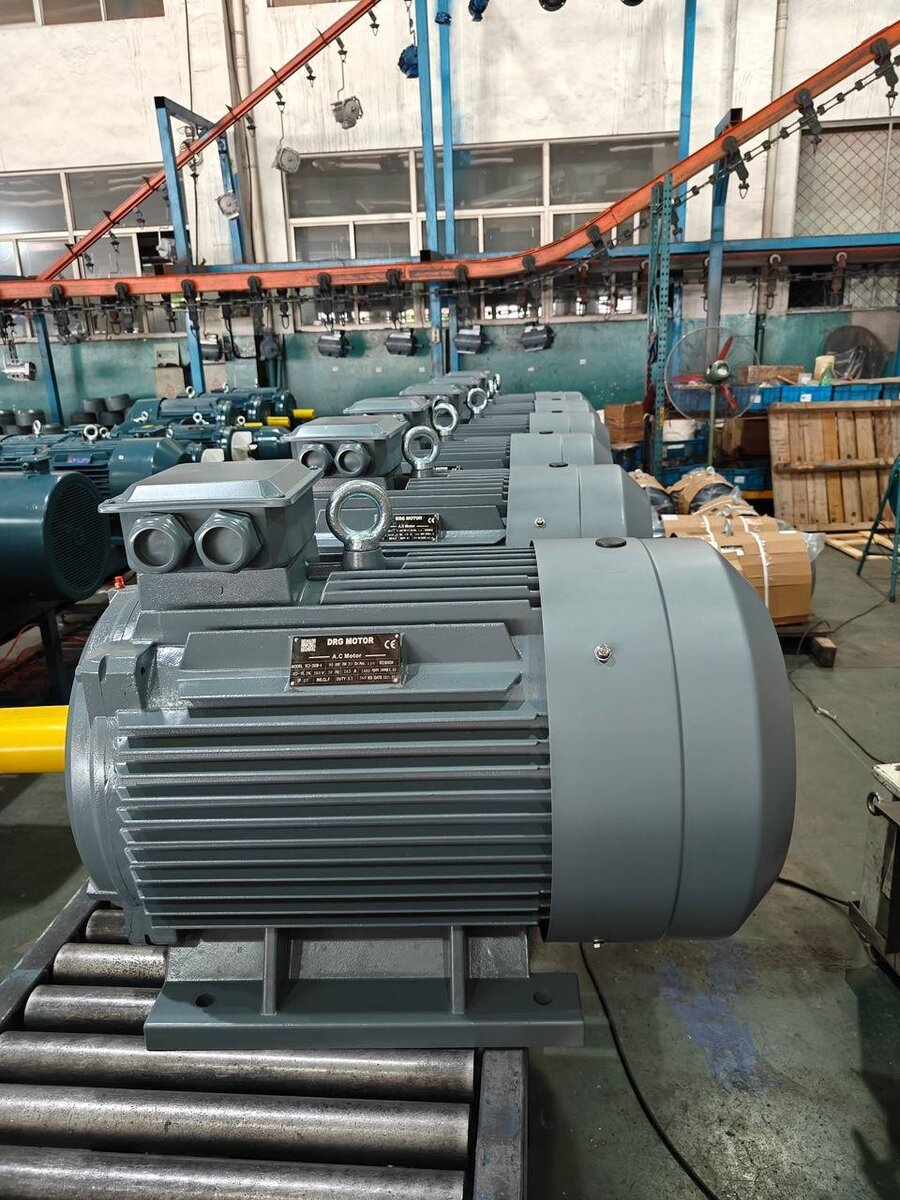

Pik döküm gövdeli IE4 motor, en üst verim seviyelerinden biri olan IE4 Süper Premium ile dökme demir gövdenin mekanik dayanıklılığını tek üründe birleştirir. Bu kombinasyon, hem enerji kayıplarını en aza indiren hem de ağır sanayi ortamının titreşim ve darbesine direnen bir tahrik çözümü arayan tesisler için anlam taşır. Verim ve sağlamlığın birbirine rakip değil tamamlayıcı olduğu noktada IE4 pik döküm motor öne çıkar. Bu yazıda hem verim sınıfının hem de gövde malzemesinin getirdiği avantajları teknik ayrıntılarıyla ele alıyoruz.

IE4 Süper Premium Verim Sınıfı

IEC 60034-30-1 standardında IE4 Süper Premium, IE3 Premium'un da üzerinde bir verim eşiği tanımlar. Aynı 400 V / 50 Hz şebekede aynı mil gücünü daha az kayıpla sağlar; bu da sargının daha az ısınması ve uzun çalışmada düşük tüketim anlamına gelir. IE4 sınıfı, özellikle günde 16 saatin üzerinde çalışan, yılın büyük bölümünde devrede kalan sürekli yük uygulamalarında IE3'e göre ek tasarruf getirir. Düşük kayıp, aynı zamanda daha düşük çalışma sıcaklığı demektir; bu da yalıtım ve rulman ömrünü uzatır. Verim sınıfı yükseldikçe motorun sargısında ve sac paketinde harcanan enerji azalır, bu enerji ise doğrudan faydalı mil gücüne dönüşür.

Pik Döküm Gövdenin Rolü

Pik döküm (dökme demir) gövde, alüminyuma göre daha ağır ancak çok daha rijittir. Üç temel avantaj sunar:

  • Titreşim sönümleme: ağır kütle, dönen aksamdan gelen titreşimi yutar ve rulmanlara binen dinamik yükü azaltır.
  • Darbe dayanımı: mekanik çarpma ve zorlu çalışma koşullarına alüminyumdan daha dayanıklıdır, çatlamaya karşı güvenli marj sunar.
  • Isıl kararlılık: ısıyı kararlı biçimde dağıtır, sıcaklık dalgalanmalarında biçimini ve mil hizasını korur.

Bu özellikler sayesinde kırıcı, kompresör, ağır konveyör ve değirmen gibi zorlu uygulamalarda motorun ömrü belirgin biçimde uzar. Pik döküm gövde aynı zamanda sürekli vibrasyon altında dahi gövde rijitliğini koruyarak mil ve rulman eksenliğini bozmaz.

Verim ve Dayanıklılığın Birleşmesi

Çoğu uygulamada işletmeci ya yüksek verimi ya da sağlam gövdeyi öne çıkarmak zorunda kalır. IE4 pik döküm motor bu ödünleşmeyi ortadan kaldırır: Süper Premium verim düşük enerji maliyeti sağlarken, dökme demir gövde ağır hizmet koşullarında dayanıklılık sunar. Sürekli çalışan ve aynı zamanda titreşimli ortamda görev yapan bir kırıcı veya kompresör için bu birleşim, hem işletme maliyetini hem de plansız arıza duruşlarını düşürür. Böylece motor seçiminde tasarruf ile dayanıklılık arasında taviz verme gereği ortadan kalkar.

Teknik Yapı ve Devir Seçenekleri

IE4 pik gövde motorlar 2, 4 ve 6 kutup seçenekleriyle sunulur; 50 Hz şebekede sırasıyla 3000, 1500 ve 1000 d/d senkron hız verir. Sincap kafesli rotor, yük altında oluşan kayma (slip) sayesinde torku üreterek mil devrini bu senkron değerin biraz altında tutar; kayma genellikle yüzde 2 ile 4 arasındadır. Uygulamanın devir ihtiyacı, doğru kutup sayısının seçilmesini belirler ve gereksiz akım çekişinin önüne geçer. Yüksek tork gereken kırıcı ve karıştırıcılarda 6 kutuplu düşük devirli motorlar, hızlı dönüş gereken pompalarda ise 2 kutuplu motorlar tercih edilir.

Koruma Sınıfı, Yalıtım ve Çalışma Rejimi

IP55 koruma, tozun zararlı miktarda girmesini ve her yönden gelen su püskürtmesini engeller; bu da dökümhane, maden ve çimento gibi ağır ortamlarda standart beklentidir. F sınıfı yalıtım, 155 derece sınır sıcaklığıyla yüksek sıcaklığa karşı güvenli marj sağlar. S1 sürekli çalışma rejimine göre boyutlandırılmış motor, kesintisiz vardiyalarda nominal sıcaklığını aşmadan döner. Bu üçlü birlikte, zorlu uygulamada uzun servis ömrünün temelini oluşturur. Ağır tozlu ortamlarda IP55'in yanı sıra düzenli dış temizlik, soğutma kanatçıklarının verimini korur.

Uygulama Alanları

IE4 pik döküm motorlar, hem yüksek verimin hem de mekanik dayanımın gerektiği uygulamalarda öne çıkar. Tipik kullanım alanları şunlardır:

  • Kırıcı ve değirmenler: yüksek başlangıç torku ve titreşim dayanımı gerektiren ağır makineler.
  • Kompresörler: sürekli çalışan, kararlı tork isteyen basınçlı hava sistemleri.
  • Ağır konveyörler: yüklü kalkış ve uzun çalışma süresi olan taşıma hatları.
  • Pompa ve fanlar: yüksek verimle uzun saat çalışan akışkan sistemleri.

Bu uygulamaların ortak özelliği uzun çalışma saati ve zorlu ortamdır; her ikisi de IE4 pik döküm motorun güçlü yanlarını ortaya çıkarır.

Bağlantı ve Montaj Seçenekleri

IE4 pik döküm motorlar B3 ayaklı, B5 büyük flanşlı ve B14 küçük flanşlı bağlantı seçenekleriyle sunulur. B3 ayaklı gövde şase üstü klasik montaj için uygundur; B5 ve B14 flanşlar ise pompa, redüktör veya kırıcıya doğrudan kuplajlı bağlantılarda kullanılır. Doğru bağlantı tipi mil hizalamasını kolaylaştırır ve titreşimli ortamlarda rulman ömrünü korur. Montaj sırasında zeminin sağlam ve düz olması, pik döküm gövdenin titreşim sönümleme avantajından tam yararlanmak için önemlidir.

Isıl Davranış ve Soğutma

Bir motorun gerçek ömrünü belirleyen en önemli etkenlerden biri çalışma sıcaklığıdır. IE4 sınıfının düşük kayıpları, sargıda üretilen ısıyı baştan azaltır; pik döküm gövde ise bu ısıyı kararlı biçimde dış yüzeye taşıyarak dışarı atar. Gövdenin yüksek ısıl kütlesi, kısa süreli aşırı yüklerde sıcaklık artışını yavaşlatarak sargıyı korur. Standart soğutma yöntemi, mil ucundaki fanın gövde kanatçıkları üzerinden hava üflemesidir. Soğutma kanatçıklarının ve fan kapağının tozdan temiz tutulması, ısı atma kapasitesinin sürmesini sağlar. Doğru soğutulan bir motor, nominal sıcaklığının altında çalışarak hem verimini hem de yalıtım ömrünü korur.

Frekans Sürücüsü ile Çalışma

IE4 motorlar çoğu uygulamada frekans sürücüsü ile birlikte kullanılarak devir kontrolü sağlanır. Sürücü, pompa ve fan gibi değişken yüklerde motoru tam devir yerine ihtiyaç duyulan devirde çalıştırarak ek enerji tasarrufu getirir; çünkü santrifüj yüklerde güç ihtiyacı devrin küpüyle değişir. Sürücülü çalışmada motorun sargı yalıtımının gerilim darbelerine dayanıklı olması önem kazanır; pik döküm gövdeli IE4 motorlar bu kullanım için uygun yalıtım yapısıyla sunulabilir. Düşük devirde uzun süre çalışan motorlarda ek soğutma ihtiyacı da değerlendirilmelidir.

Ağır Hizmet İçin Doğru Tercih

Yüksek verim ile sağlam gövdenin bir arada gerektiği uzun saatli, zorlu uygulamalar için IE4 pik döküm motor isabetli bir seçimdir. İzmir merkezli tedarikiyle DRG Motor, 0,55 ile 355 kW aralığında bu motorları stoktan sunar; tesisinizin yük profiline, devir ihtiyacına ve ortam koşullarına uygun gücü birlikte belirleyebiliriz. IE3'ten IE4'e geçişin getireceği tasarrufu mevcut çalışma saatinize göre değerlendirmenize ve doğru gövde seçimine teknik destekle yardımcı olabiliriz.
