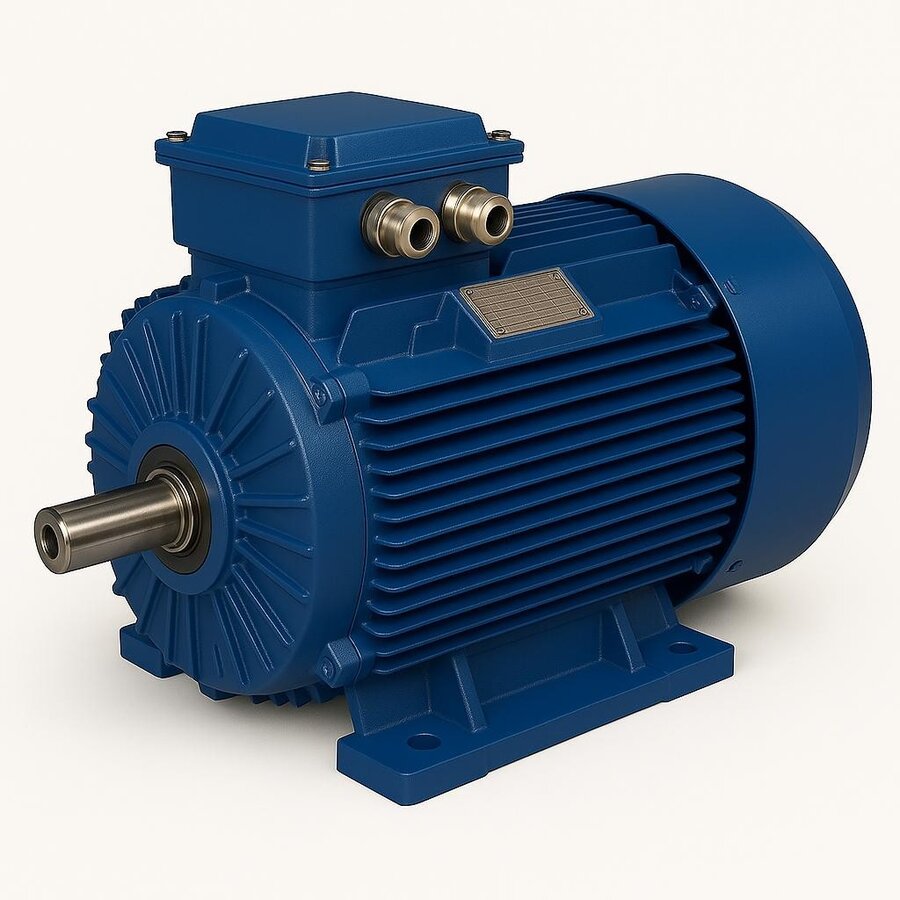

IE4 elektrik motorları, enerji verimliliğinde bugün ulaşılabilen en üst seviyelerden birini temsil eder. "Super Premium Efficiency" olarak da adlandırılan bu sınıf, IEC 60034-30-1 standardının tanımladığı verim basamaklarının en üst tarafında konumlanır. Türkiye'de sanayi enerji maliyetlerinin artmasıyla birlikte IE4 motorlara ilgi belirgin biçimde yükselmiş, özellikle sürekli çalışan üretim hatlarında bu motorlar uzun vadeli tasarruf aracı olarak öne çıkmıştır.

IE4 Verim Sınıfı Ne Anlama Gelir

IEC 60034-30-1 standardı motorları verimlerine göre IE1 (Standart), IE2 (Yüksek), IE3 (Premium), IE4 (Super Premium) ve IE5 (Ultra Premium) olarak sınıflandırır. IE4 sınıfı motorlar, aynı güçteki IE3 motorlara kıyasla yaklaşık yüzde 15-20 daha az kayba sahiptir. Bu kayıp azalması, sürekli çalışan bir motorda yıllar içinde motorun satın alma maliyetinin çok üzerinde tasarrufa dönüşür. IE3 motorlardan IE4'e geçiş, özellikle yüksek kW'larda ve uzun çalışma saatlerinde anlamlıdır.

IE4 Verimini Mümkün Kılan Tasarım

Bu yüksek verim seviyesi rastgele elde edilmez; motorun her bileşeninde kayıp azaltmaya yönelik mühendislik vardır:

  • Daha ince ve düşük kayıplı silikonlu sac paketi, demir kayıplarını düşürür
  • Artırılmış bakır kesiti ve optimize sargı, omik (bakır) kayıpları azaltır
  • Düşük sürtünmeli rulman ve aerodinamik fan, mekanik kayıpları düşürür
  • Hassas hava aralığı ve gelişmiş rotor tasarımı, manyetik kaçakları sınırlar

Bu iyileştirmeler aynı zamanda motorun daha az ısınmasını sağlar, bu da yalıtım ömrünü uzatır ve soğutma yükünü hafifletir.

Enerji Tasarrufu: Somut Hesap

Verimin işletme bütçesine etkisini bir örnekle görmek mümkündür. 75 kW gücünde, günde 16 saat ve yılda 300 gün çalışan bir motor uzun saatler boyunca yük altında kalır. IE3 (≈%95) yerine IE4 (≈%96) motor kullanıldığında her saat başına kazanılan küçük verim farkı, yıllık binlerce kilovatsaatlik elektrik tasarrufuna dönüşür. Elektrik birim fiyatı yükseldikçe bu farkın geri ödeme süresi kısalır ve aradaki ilk yatırım farkı hızla kapanır.

IE4 ve Frekans İnvertörü Uyumu

IE4 motorların potansiyeli, çoğu zaman frekans invertörü (VFD) ile birlikte tam olarak açığa çıkar. Değişken debi gerektiren pompa ve fan uygulamalarında, motoru sabit hızda çalıştırıp vana kısmak yerine hızı talebe göre ayarlamak enerji tüketimini ciddi biçimde düşürür. İnvertörle sürülecek IE4 motorlarda yalıtımın gerilim darbelerine dayanıklı olması ve gerekirse mil topraklaması yapılması önemlidir.

Türkiye'de IE4 Motor Kullanım Alanları

IE4 motorlar, enerji tüketiminin yüksek olduğu sektörlerde hızla yaygınlaşıyor:

  • Su ve atık su arıtma tesislerinde sürekli çalışan pompalar
  • Tekstil ve kağıt sanayinde sürekli üretim hatları
  • HVAC ve büyük havalandırma sistemleri
  • Gıda işleme ve soğutma tesisleri
  • Kompresör istasyonları ve basınçlı hava sistemleri

Teknik Özellikler ve Standartlar

Türkiye'de tedarik edilen IE4 motorlar genellikle IP55 koruma sınıfı, F sınıfı yalıtım ve S1 sürekli çalışma rejimiyle sunulur. Güç aralığı 0,55 kW'tan başlayıp 355 kW'a kadar uzanır; 2, 4 ve 6 kutup seçenekleriyle 3000, 1500 ve 1000 d/d devirlerde temin edilebilir. Gövde, güç sınıfına göre alüminyum ya da pik döküm olarak seçilir; yüksek güçlerde pik döküm gövde mekanik dayanım ve titreşim sönümü açısından öne çıkar.

IE3 ile IE4 Arasındaki Pratik Farklar

IE3 ve IE4 motorlar dışarıdan benzer görünse de, içyapılarında belirgin farklar vardır. IE4 motorlarda kayıpları azaltmak için daha fazla bakır ve daha kaliteli sac kullanıldığından, aynı güçteki IE4 motor genellikle biraz daha büyük ve ağırdır. Bu fark montaj boyutlarını çoğunlukla etkilemez, çünkü IEC eksen yükseklikleri standardı korunur. Verim açısından IE4 motor, IE3'e kıyasla kayıplarını belirgin biçimde azaltır; bu da daha düşük çalışma sıcaklığı, daha uzun yalıtım ömrü ve daha az soğutma ihtiyacı demektir. Sürekli çalışan ağır uygulamalarda bu farklar, ilk yatırımdaki maliyet farkını zamanla fazlasıyla telafi eder.

Kalkış akımı ve kalkış torku gibi dinamik özellikler de tasarımdan etkilenir. IE4 motorların pek çoğu, yumuşak yol verici veya frekans invertörü ile sürülecek şekilde optimize edilir; bu da kalkış darbelerini azaltarak hem motora hem de şebekeye yük bindirmeyi sınırlar.

IE4 Motorda Çevre ve Sıcaklık Avantajı

Yüksek verim, doğrudan ısıya dönüşen kayıpların azalması demektir. IE4 bir motor, aynı işi yaparken IE3 emsaline göre daha az ısınır. Bu durum birkaç pratik avantaj getirir: sargı yalıtımı daha düşük sıcaklıkta çalıştığı için ömrü uzar, rulman yağı daha yavaş bozulur ve motorun bulunduğu mahaldeki ısı yükü azalır. Klimatize edilen veya sıcaklığın kritik olduğu üretim alanlarında, motorlardan yayılan ısının azalması soğutma maliyetlerine de dolaylı katkı sağlar.

  • Daha düşük çalışma sıcaklığı sayesinde uzayan yalıtım ömrü
  • Azalan ısı yayımı ile mahal soğutma yükünün hafiflemesi
  • Daha az termik strese bağlı düşük arıza eğilimi

Kutup Sayısı ve Güç Aralığına Göre IE4 Seçimi

IE4 motorlar farklı kutup ve güç seçenekleriyle sunulur ve uygulamaya göre doğru kombinasyon seçilmelidir. 50 Hz şebekede 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup ise 1000 d/d senkron devir verir. Yüksek hız gerektiren kompresör ve fanlarda 2 kutup, genel tahrik ve konveyörlerde 4 kutup, ağır kalkışlı yüksek tork uygulamalarında ise 6 kutup tercih edilir. Verim sınıfı IE4 olsa dahi, yanlış kutup seçimi motoru uygunsuz devirde çalıştırarak sistem genelinde verimsizliğe yol açabilir. Bu nedenle IE4 seçiminde yalnızca güç değil, devir ve yük karakteristiği birlikte değerlendirilir.

Güç aralığı 0,55 kW'tan 355 kW'a kadar geniş bir bandı kapsar. Düşük güçlerde alüminyum gövde yaygınken, yüksek kW'larda pik döküm gövde mekanik dayanım sağlar. Sürekli çalışan yüksek güçlü uygulamalarda IE4'ün enerji avantajı en yüksek seviyeye ulaşır; bu yüzden büyük pompa ve fan sistemlerinde IE4 seçimi öncelikli değerlendirilir.

  • 2 kutup (3000 d/d): kompresör, yüksek hızlı fan
  • 4 kutup (1500 d/d): konveyör, genel sanayi tahriki
  • 6 kutup (1000 d/d): kırıcı, değirmen, yüksek tork yükleri

IE4'e Geçişin İşletmeye Katkısı

IE4 motora geçiş, yalnızca enerji faturasını düşürmekle kalmaz; daha az ısınma sayesinde arıza sıklığını azaltır, bakım aralıklarını uzatır ve üretim sürekliliğini destekler. İlk yatırım IE3'e göre bir miktar yüksek olsa da, sürekli çalışan uygulamalarda bu fark hızla geri kazanılır. DRG olarak IE4 elektrik motorlarını Türkiye genelinde, farklı güç ve devir seçenekleriyle İzmir merkezli olarak tedarik ediyor; uygulamanıza en uygun verim sınıfı ve konfigürasyonu birlikte belirliyoruz. Enerji maliyetlerini kalıcı biçimde aşağı çekmek isteyen işletmeler için doğru IE4 çözümünü seçmekte teknik destek sunuyoruz.
