Bir elektrik motorunun sahadaki performansı yalnızca gücüne ve verim sınıfına değil, makineye nasıl bağlandığına da sıkı sıkıya bağlıdır. Yanlış seçilen bir montaj biçimi; erken rulman aşınmasına, titreşime ve hizalama sorunlarına yol açarak motorun ömrünü kısaltır. Bu yüzden montaj türü, motor seçiminin teknik olarak en az güç kadar önemli bir parçasıdır. Aşağıda standartlaşmış bağlantı biçimlerini, kullanım alanlarını ve seçim ölçütlerini ayrıntılı ele alıyoruz.

Montaj Biçimleri ve IEC Kodlaması

Endüstride motor montaj biçimleri IEC 60034-7 standardındaki IM (International Mounting) kodlarıyla tanımlanır. En sık karşılaşılan kodlar B3 (ayaklı, yatay), B5 (büyük flanşlı), B14 (küçük yüz flanşlı) ve bunların kombinasyonlarıdır (örneğin B35 hem ayaklı hem flanşlı). Bu standart kodlama sayesinde farklı üreticilerin motorları aynı makineye sorunsuzca takılabilir. Montaj biçimi aynı zamanda klemens kutusunun konumunu ve şaftın yönünü de belirler.

  • B3 – Motor altındaki dökme ayaklardan cıvatalanan, mili yere paralel duran ve sahada en sık karşılaşılan yerleşim.
  • B5 – Geniş bağlantı flanşıyla, ara eleman olmadan tahrik edilen ekipmana cıvatalı bağlanan tip.
  • B14 – Vida delikleri flanş içinde kalan, dar yerleşim isteyen düzenekler için küçük yüzlü çözüm.
  • B35 – Hem ayak hem flanş; ekstra destek isteyen düzenekler.
  • V1 / V5 – Şaft aşağı veya yukarı bakan dikey montaj.

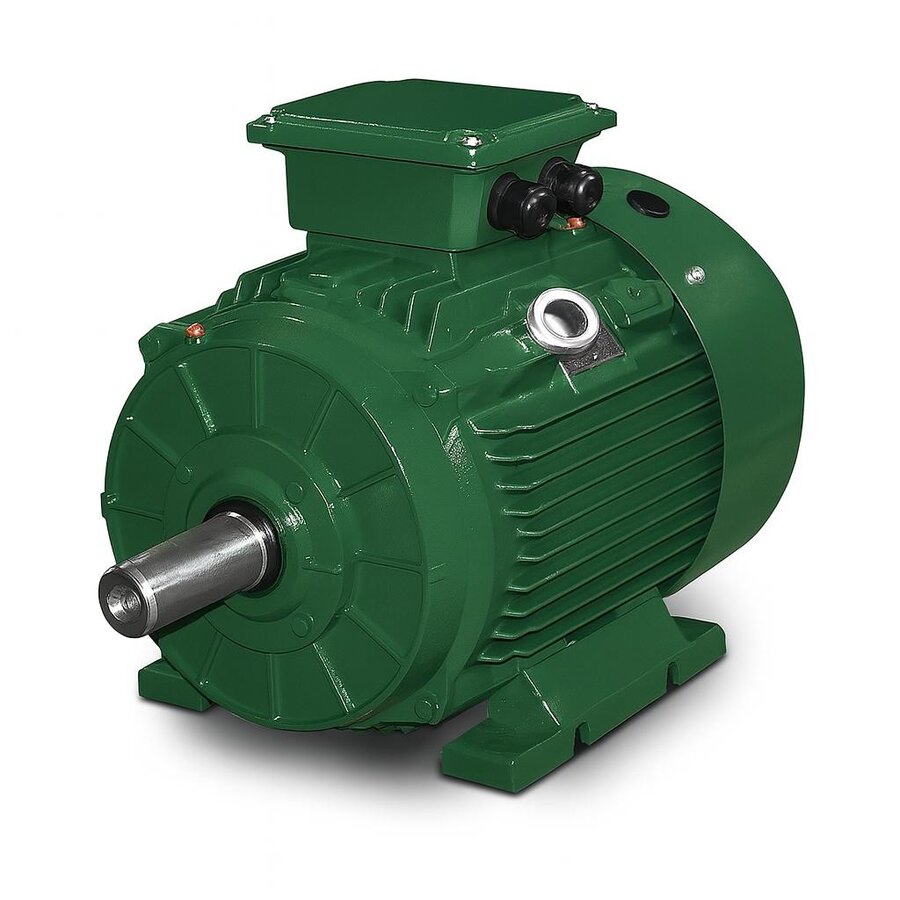

Ayaklı (B3) Montaj

Ayaklı montaj, motorun gövdesindeki ayaklar üzerinden bir şaseye ya da temele cıvatalanmasıyla yapılır. En yaygın ve en ekonomik biçimdir; konveyör, kırıcı, jeneratör ve kayış-kasnak düzenekleri gibi geniş bir uygulama yelpazesinde kullanılır. Ağır ve titreşimli yüklerde sağladığı stabilite, ayaklı montajı tercih edilir kılar. Temelin düzgün ve titreşim sönümleyici olması, rulman ömrü için belirleyicidir.

Flanşlı (B5 ve B14) Montaj

Flanşlı montajda motor, ön kapağındaki delikli flanş aracılığıyla doğrudan tahrik edilen makineye cıvatalanır. B5 büyük flanşı, ara delikleri flanşın dışında olan daha güçlü bir bağlantı sunarken; B14 küçük yüz flanşı, vida delikleri flanşın içinde kalan daha kompakt bir çözümdür. Pompalar, redüktörler ve dişli kutuları en sık flanşlı montajla birleştirilen makinelerdir. Flanşlı bağlantı, motor ile makine arasında hassas eksenel hizalama sağlayarak kaplin ömrünü uzatır.

Dikey Montaj

Dikey montajda motorun şaftı düşey eksendedir; şaft aşağı (V1) veya yukarı (V5) bakacak şekilde yerleştirilebilir. Dalgıç olmayan dikey mil pompaları, karıştırıcılar ve bazı fan uygulamaları bu biçimi gerektirir. Dikey montaj zemin alanından tasarruf sağlar; ancak rulman seçiminde eksenel yükün doğru hesaplanması gerekir, çünkü motorun ağırlığı ve tahrik kuvveti rulmana farklı yönde etki eder. Su sızdırma riskine karşı üst kapakta koruyucu davlumbaz tercih edilebilir.

Kayış-Kasnaklı ve Doğrudan Tahrik

Motorun makineye güç aktarma biçimi de montaj kararının parçasıdır. Kayış-kasnaklı tahrikte motor ile makine arasında devir oranı kasnak çaplarıyla ayarlanabilir; bu esneklik, farklı hız isteyen sistemlerde avantaj sağlar fakat kayışın şafta uyguladığı radyal yük rulman seçimini etkiler. Doğrudan (kaplinli) tahrikte ise motor şaftı kaplin üzerinden makineye birebir bağlanır; hizalama hassasiyeti yüksek olmalıdır ancak verim kaybı en aza iner. Yüksek tork gerektiren ve hız değişimi istenmeyen uygulamalarda doğrudan tahrik öne çıkar.

Çift Şaftlı ve Özel Montajlar

Bazı uygulamalarda motorun her iki ucundan güç alınması gerekir; bu durumda çift şaftlı (çift çıkışlı) gövdeler kullanılır. Bir uçta ana tahrik, diğer uçta enkoder, fren ya da ikinci bir mekanizma bağlanabilir. Benzer şekilde frenli motorlar, dışarıdan soğutmalı (forced cooling) düzenekler ve özel flanş ölçüleri proje bazında tedarik edilebilir. Bu özel çözümlerde, makinenin montaj resmiyle motor flanş ölçülerinin birebir uyuşması kritiktir.

Klemens Kutusu Konumu ve Şaft Yönü

Montaj biçimi seçilirken sıkça gözden kaçan iki ayrıntı, klemens (bağlantı) kutusunun konumu ve şaftın yönüdür. Standart motorlarda klemens kutusu genellikle üst tarafta bulunur; ancak motor yan yatırılarak veya dikey olarak monte edildiğinde kutu konumu kablo girişini zorlaştırabilir. Birçok motorda klemens kutusu 90 derece adımlarla döndürülebilir, böylece kablo girişi panele uygun yöne çevrilebilir. Şaftın dönüş yönü ise faz sırasıyla belirlenir ve özellikle fan, pompa gibi tek yönlü çalışması gereken makinelerde devreye almadan önce mutlaka kontrol edilmelidir. Yanlış dönüş yönü, pompada debinin düşmesine veya fanda hava akışının tersine dönmesine yol açar.

Montaj Biçimi ve Koruma Sınıfı (IP)

Motorun konumlandığı yön, hangi koruma sınıfının yeterli olacağını da etkiler. IP55 koruma sınıfı, toza ve her yönden gelen su püskürtmesine karşı dayanıklılık sunar ve çoğu sanayi ortamı için standart kabul edilir. Ancak dikey montajda, özellikle şaft yukarı bakacak şekilde (V5) konumlandırıldığında, üstten gelen su veya yoğuşmanın klemens kutusuna ve rulmana ulaşma riski artar. Bu tür durumlarda koruyucu davlumbaz, drenaj tapaları ve gerekirse daha yüksek koruma sınıfı tercih edilir. Açık alanda veya nemli ortamda çalışan motorlarda yoğuşma deliklerinin doğru yöne bakması, gövde içinde su birikmesini önler.

Montaj Türü Nasıl Seçilir?

Doğru montaj biçimini belirlerken birkaç temel soruyu yanıtlamak gerekir: motor yatay mı dikey mi çalışacak, tahrik kayışlı mı doğrudan mı olacak, makinede flanş bağlantısı için yüzey var mı, çalışma ortamı ne kadar titreşimli? Aşağıdaki ölçütler seçimi kolaylaştırır:

  • Yük yönü: Radyal yük ağırlıkta ise ayaklı, eksenel yük varsa dikey/flanşlı.
  • Yer kısıtı: Dar alanlarda flanşlı veya dikey montaj avantajlıdır.
  • Hizalama: Doğrudan tahrikte flanşlı bağlantı hassasiyet sağlar.
  • Bakım kolaylığı: Ayaklı motorlar saha bakımında daha erişilebilirdir.
  • Koruma sınıfı: Dikey montajda üstten su girişine karşı IP55 ve davlumbaz önemlidir.

Bağlantı Biçiminin Motor Ömrüne Etkisi

Montaj biçimi, motorun titreşim profilini ve rulmanlara binen yükü doğrudan belirlediği için ömür üzerinde belirleyici bir etkendir. Gevşek cıvatalanmış bir ayak, hatalı hizalanmış bir flanş ya da fazla gerdirilmiş bir kayış; ısınmaya, gürültüye ve erken arızaya yol açar. Bu nedenle motor seçilirken makinenin montaj resmi ile motorun IM kodunun birebir örtüşmesi, kurulumda tork değerlerine uygun sıkma yapılması ve devreye almadan önce hizalamanın kontrol edilmesi gerekir. İhtiyacınıza uygun montaj biçiminde motoru İzmir merkezli stoğumuzdan tedarik ediyor, doğru ölçü ve bağlantı seçiminde teknik destek sunuyoruz. Farklı gövde tipleri için elektrik motorları kategorimizi inceleyebilirsiniz.
