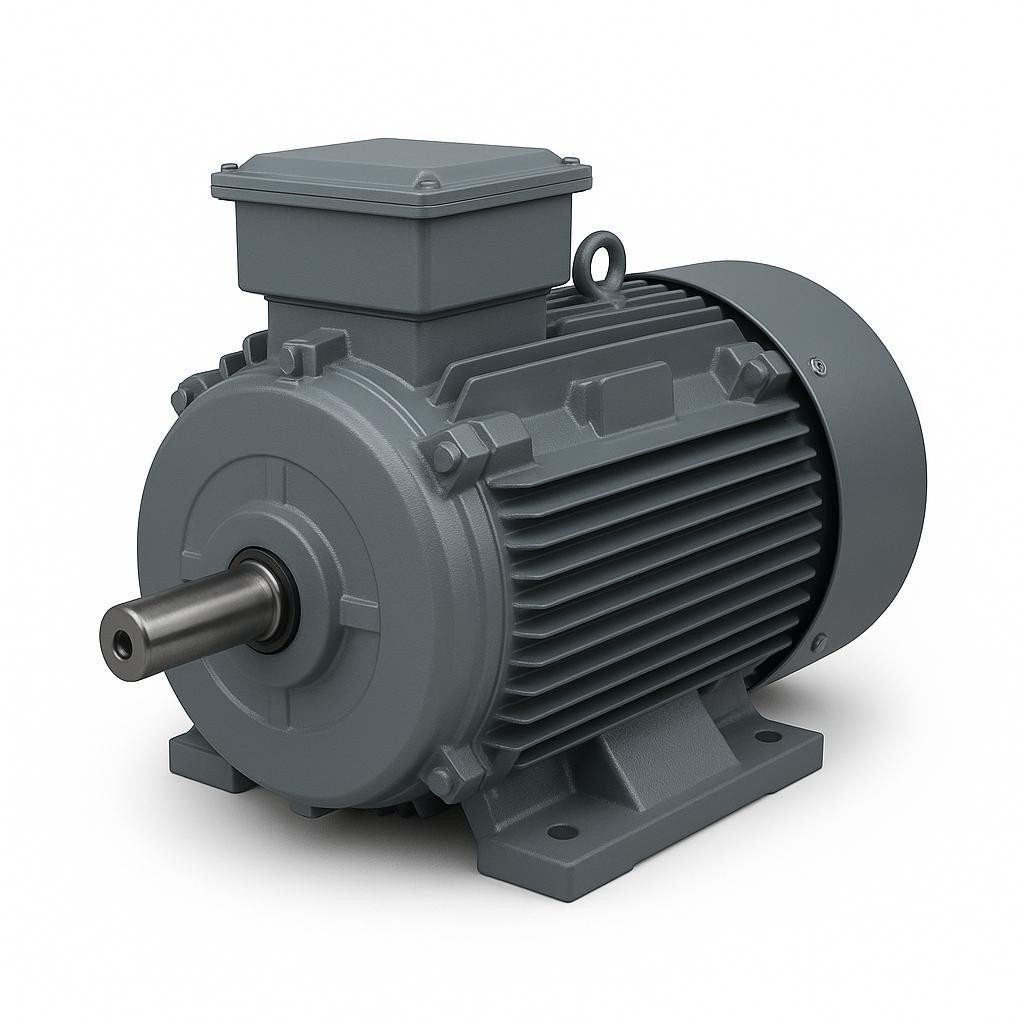

Havalandırma ve iklimlendirme sistemlerinde motor, sistemin kalbidir; havayı hareket ettiren, basıncı oluşturan ve konfor ile hava kalitesini belirleyen bileşendir. Ancak bu uygulamaların kendine özgü gereksinimleri vardır: sessiz çalışma, geniş hız aralığında verim, nemli ve değişken sıcaklıklı ortamlara dayanım. Bu yazıda HVAC sistemleri için motor seçiminin teknik ayrıntılarını ve doğru tercihlerin enerji faturasına etkisini ele alıyoruz.

Fan Yükünün Motor Üzerindeki Özelliği

Fanlar ve körükler "değişken tork" yükü oluşturur; gerekli güç, devir sayısının kübüyle artar. Bu fiziksel gerçek, HVAC uygulamalarında hız kontrolünü son derece değerli kılar. Devri yüzde 20 azaltmak, harcanan gücü yaklaşık yarı yarıya düşürür. Dolayısıyla sabit hızda çalışan ve damper ile debi ayarlanan eski sistemler ciddi enerji israfı yaratırken, frekans çeviricili motorlar talebe göre hızı ayarlayarak büyük tasarruf sağlar.

Verim Sınıfı ve Sürekli Çalışma

Havalandırma motorları çoğunlukla S1 sürekli rejimde, günün büyük bölümünde çalışır. Bu nedenle verim sınıfı doğrudan işletme maliyetine yansır. IEC 60034-30-1 kapsamında IE3 ve üzeri sınıflar, sürekli çalışan fan motorlarında birkaç yıl içinde kendini amorti eder. IE3 verim sınıfı motorlar, klima santralleri ve egzoz fanları için verim ile maliyet arasında dengeli bir tercihtir.

Kutup Sayısı ve Hava Debisi

Fan tipi ve istenen debi, motorun kutup sayısını belirler. 50 Hz'de 2 kutuplu motor 3000 d/d ile yüksek basınçlı küçük fanlarda; 4 kutuplu 1500 d/d genel amaçlı santral fanlarında; 6 kutuplu 1000 d/d ise büyük çaplı, düşük devirli ve sessiz çalışması istenen fanlarda kullanılır.

  • Düşük devirli (6 kutup) fanlar daha az aerodinamik gürültü üretir; konfor uygulamaları için uygundur.
  • Yüksek devir, küçük gövdede yüksek debi sağlar ancak gürültü ve titreşimi artırır.
  • Doğrudan akuplajlı eksenel fanlarda motor devri fan devrine eşittir; seçim kritiktir.

Nem, Sıcaklık ve Koruma Sınıfı

İklimlendirme ortamları nem ve yoğuşma açısından zorlayıcıdır. Klima santrali içinde çalışan bir motor IP55 korumaya, dış ortamda veya nemli egzoz hattında çalışan bir motor ise IP56 ya da daha üst sınıflara ihtiyaç duyar. Soğuk hava kanallarında yoğuşma suyunun sargıya ulaşmaması için drenaj tapaları ve uygun montaj yönü önemlidir. Ortam sıcaklığının yüksek olduğu mutfak egzozu gibi uygulamalarda ise yüksek sıcaklık dayanımlı özel motorlar gerekir.

Sessiz Çalışma ve Titreşim Kontrolü

HVAC motorlarında akustik konfor önemli bir kriterdir. Gürültünün önemli bir kısmı manyetik vınlama, rulman sesi ve aktarılan titreşimden kaynaklanır. Sessiz çalışma için alınan tedbirler hem konforu hem motor ömrünü iyileştirir.

  • Dengelenmiş rotor ve hassas işlenmiş şaft, titreşimi kaynağında azaltır.
  • Titreşim takozları ve esnek bağlantılar, motor sesinin yapıya iletilmesini engeller.
  • Düşük gürültülü rulman ve doğru yağlama, mekanik sesi azaltır.

Frekans Çeviriciyle Konfor ve Tasarruf

Modern iklimlendirme sistemleri talebe göre debi ayarlar; bir toplantı salonu dolduğunda hava debisi artar, boşaldığında azalır. Bunu sağlayan frekans çeviricidir. VFD ile sürülen motorlar hem konforu hem tasarrufu birlikte sunar; ancak motorun inverter uyumlu yalıtıma ve gerekirse yalıtımlı rulmana sahip olması gerekir. Geniş hız aralığında düşük devirde çalışırken yeterli soğutma için harici fanlı modeller tercih edilebilir.

Bağlantı Tipi ve Montaj

HVAC ünitelerinde yer kısıtı sıktır; bu nedenle montaj tipi seçimi önem taşır. B3 ayaklı motorlar kayış-kasnaklı fan gruplarında; B5 flanşlı motorlar doğrudan akuplajlı santral fanlarında; B14 yüzlü flanş ise kompakt kanal fanlarında kullanılır. Kayış-kasnak sistemlerinde doğru kasnak çapı seçimiyle fan devri ince ayar yapılabilirken, doğrudan akuplajda devir motorla sabittir ve titreşim hizaya bağlıdır.

Klima Santrali ve Egzoz Fanı Farkı

Havalandırma sistemlerinde motorun çalıştığı yer, seçim kriterlerini değiştirir. Klima santrali içinde, temiz ve şartlandırılmış hava akışında çalışan bir motorla, yağlı mutfak egzozunu veya nemli duman gazını taşıyan bir fan motoru aynı değildir.

  • Klima santrali motorları temiz ortamda çalışır; standart IP55 ve IE3 verim yeterlidir.
  • Egzoz fanı motorları neme, yağ buharına ve yüksek sıcaklığa maruz kalır; daha yüksek koruma sınıfı gerekir.
  • Duman tahliye fanlarında yangın anında yüksek sıcaklıkta dakikalarca çalışabilen özel sertifikalı motorlar kullanılır.

Bu nedenle aynı debideki iki fan, çalışma ortamına göre tamamen farklı motor gerektirebilir. Seçim yapılırken yalnızca güç ve debi değil, taşınan havanın niteliği de değerlendirilmelidir.

Enerji Tasarrufu Hesabı: Bir Örnek

Hız kontrolünün etkisini somutlaştırmak için basit bir örnek verelim. Sabit hızda çalışan 11 kW'lık bir egzoz fanı, talebin düşük olduğu saatlerde de tam güçte döner. Aynı sistem frekans çeviriciyle donatıldığında, debi ihtiyacının düştüğü saatlerde devir azaltılır. Fan yükünün kübik karakteri nedeniyle devri %30 azaltmak gücü yaklaşık üçte birine indirir. Günün önemli bir bölümünde kısmi yükte çalışan bir sistemde bu, yıllık tüketimin kayda değer ölçüde azalması anlamına gelir. Tasarruf, frekans çeviricinin ek maliyetini genellikle iki-üç yıl içinde karşılar.

Kayış-Kasnak mı Doğrudan Akuplaj mı?

Havalandırma sistemlerinde fan ile motor arasındaki güç aktarımı iki temel yöntemle yapılır. Kayış-kasnak sistemi, kasnak çapı değiştirilerek fan devrinin ince ayarlanmasına izin verir; bu, devreye alma sırasında debiyi tam istenen değere getirmek için pratiktir. Ancak kayışlar zamanla gevşer, aşınır ve düzenli kontrol gerektirir. Doğrudan akuplaj ise motor şaftını fana doğrudan bağlar; bakım gereksinimi düşüktür ve verim kaybı azdır, fakat devir motorla sabittir ve ince ayar ancak frekans çeviriciyle yapılabilir.

  • Kayış-kasnak: esnek devir ayarı, ancak periyodik kayış bakımı gerektirir.
  • Doğrudan akuplaj: yüksek verim ve düşük bakım, ancak hassas hizalama şarttır.
  • Büyük santral fanlarında çoğunlukla doğrudan akuplaj ve frekans çevirici birlikte tercih edilir.

Bakım ve Filtre Etkisi

Havalandırma motorlarının ömrü, sistemin genel bakımıyla iç içedir. Tıkanmış bir filtre, fanın basınca karşı daha çok çalışmasına ve motorun aşırı yüklenmesine yol açar. Düzenli filtre değişimi yalnızca hava kalitesini değil, motor yükünü de korur.

  • Kirli filtre, basınç kaybını artırarak motoru gereksiz akım çekmeye zorlar.
  • Fan kanatlarındaki toz birikimi dengesizlik ve titreşim yaratarak rulmanı yıpratır.
  • Motor soğutma kanatlarının temiz tutulması, sürekli çalışan fanlarda ısı atımını korur.

İklimlendirme sisteminde motor tek başına değil, tüm hava yolu zinciriyle birlikte değerlendirildiğinde gerçek ömrüne ve verimine ulaşır.

Doğru Motoru HVAC Projenizle Eşleştirmek

İklimlendirme projelerinde motor seçimi, hava debisi, basınç kaybı, çalışma saatleri ve akustik gereksinimlerin birlikte değerlendirilmesini gerektirir. İzmir merkezli tedarik ağımızla 0,55 kW'tan başlayan geniş güç aralığında, 400V/50Hz şebekeye uygun, IP55 korumalı ve çeşitli kutup sayılarıyla fan ve santral motorlarını stoktan sunuyoruz. Projenizin debi-basınç eğrisine uygun kutup ve güç seçimi yaparak hem ilk yatırımı hem de sürekli çalışan bir sistemde belirleyici olan enerji giderini en aza indiren çözümü öneriyoruz.
