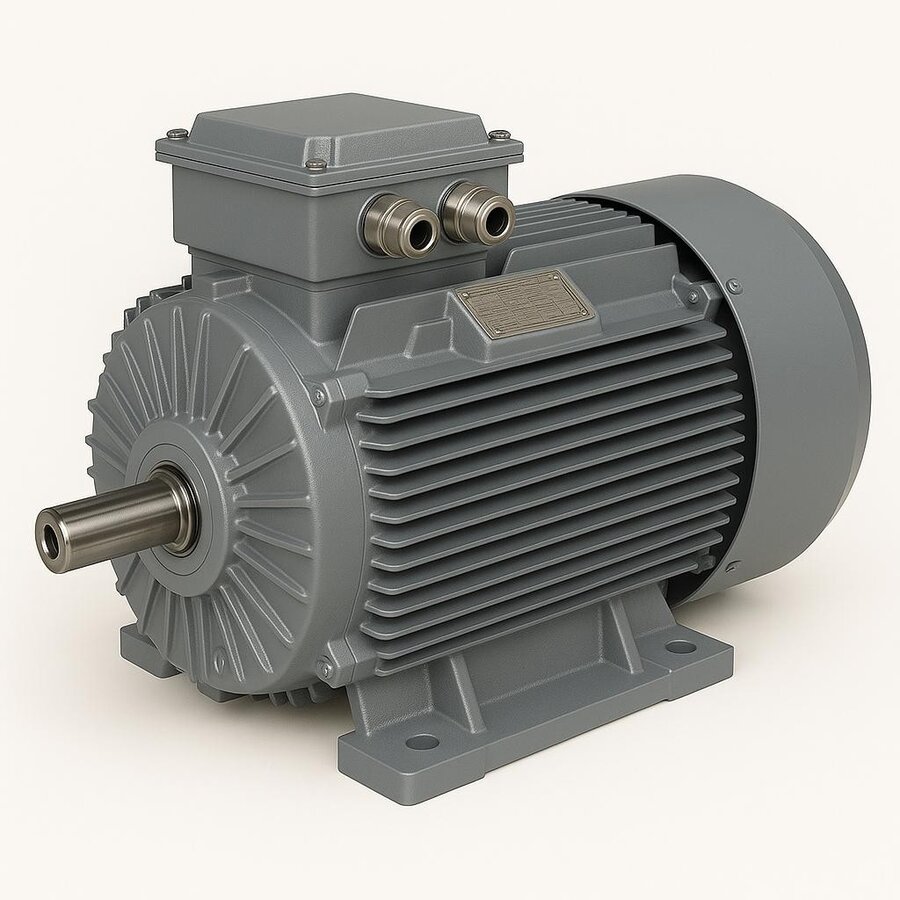

IE5 Ultra Premium, IEC 60034-30 ailesinin tanımladığı en yüksek verimlilik basamağıdır ve klasik asenkron tasarımın sınırlarını zorlar. DRG Motor IE5 serisi, kayıpları çekirdek ve sargı düzeyinde en aza indiren bir elektromanyetik tasarımla, sürekli çalışan endüstriyel hatlarda enerji tüketimini IE3 ve IE4 muadillerinin altına çeker. Uzun çalışma saatleri olan tesislerde bu fark, ömür boyu enerji giderinde belirgin bir azalmaya dönüşür.

IE5 Verim Sınıfı Ne Anlama Gelir?

IEC 60034-30-1 ve genişletilmiş 60034-30-2, verim sınıflarını IE1 Standart'tan IE5 Ultra Premium'a kadar basamaklandırır. Her basamak, aynı güç ve devirde daha düşük kayıp demektir. IE5 seviyesinde rotor, stator sacı ve sargı bakırı, manyetik ve omik kayıpları azaltacak şekilde optimize edilir. Bir motorun toplam kaybı; demir (çekirdek) kaybı, bakır (sargı) kaybı, rotor kaybı, sürtünme-havalandırma kaybı ve yük kaynaklı ek kayıplardan oluşur; IE5'e çıkmak bu kalemlerin her birinde iyileştirme gerektirir.

IE3, IE4 ve IE5 Arasındaki Fark

Verim sınıfları arasındaki geçiş, ilk yatırım ile işletme gideri arasındaki dengeyi değiştirir. Düşük çalışma saatli, ara sıra devreye giren bir motorda IE3 yeterliyken; sürekli çalışan hatlarda üst sınıflar kendini hızla amorti eder. Karar verirken motorun yılda kaç saat çalıştığı ve elektrik birim fiyatı belirleyici olur.

  • IE3 Premium: Pek çok ülkede zorunlu alt sınır olarak belirlenen, sanayide en sık karşılaşılan seviyedir.
  • IE4 Süper Premium: Yüksek çalışma saatli pompa, fan ve kompresörlerde tercih edilir.
  • IE5 Ultra Premium: En uzun çalışan, enerjinin maliyetin başını çektiği hatlarda en düşük ömür boyu maliyeti verir.

Döner alanın rotoru nasıl sürüklediğini ve kaymanın neden gerekli olduğunu merak ediyorsanız asenkron AC motorlar yazısı konuyu ayrıntılandırır.

Nerede Fark Yaratır?

Yılda 6000 saatin üzerinde çalışan pompa, fan ve kompresör hatlarında motorun ömrü boyunca tükettiği enerji, satın alma bedelinin çok üzerindedir. IE5 serisi bu uygulamalarda toplam sahip olma maliyetini düşürür; düşük kayıp aynı zamanda daha az ısınma ve daha uzun yalıtım ömrü anlamına gelir. Su pompası istasyonları, soğutma kuleleri, havalandırma santralleri ve basınçlı hava hatları, IE5 yatırımının en anlamlı olduğu tipik uygulamalardır. Bu hatlarda motor neredeyse hiç durmadığı için küçük verim farkları yıl içinde büyük rakamlara dönüşür.

Verim Hesabı Nasıl Yapılır?

Bir motorun yıllık enerji tüketimi, gücü, yük oranı ve çalışma saatiyle bulunur. Aynı işi gören iki motor arasındaki verim farkı, yılda tüketilen kilovatsaate ve oradan da elektrik faturasına yansır. Örneğin 22 kW'lık bir motor tam yükte yılda 7000 saat çalışıyorsa, IE4'ten IE5'e geçişle sağlanan yüzde birkaçlık verim artışı, yıllık binlerce kilovatsaatlik tasarruf anlamına gelebilir. Bu hesap, satın alma kararında ilk fiyat yerine ömür boyu maliyeti öne çıkarır ve yüksek çalışma saatli hatlarda üst verim sınıfını mantıklı kılar.

Daha Az Isınma, Daha Uzun Ömür

Verimi yükselen bir motor, aynı işi daha az kayıpla yaptığı için daha az ısınır. Sargı sıcaklığındaki her düşüş, F sınıfı yalıtımın ömrünü uzatır; genel kural olarak yalıtım sıcaklığındaki düşüş, beklenen kullanım ömrünü artırır. Bu da bakım aralıklarının uzaması ve rulman gresinin daha yavaş bozulması anlamına gelir. IE5 motorlar bu yönüyle yalnızca enerji değil, bakım giderinde de kazanç sağlar ve plansız duruş riskini azaltır.

Teknik Özellikler

DRG IE5 motorları 400 V / 50 Hz şebekede, 2 kutup 3000 d/d ve 4 kutup 1500 d/d seçenekleriyle sunulur. F sınıfı yalıtım, IP55 koruma, S1 sürekli çalışma rejimi ve B3/B5/B14 bağlantı standarttır; pik döküm gövde titreşim ve ısıl yükü güvenle taşır. Sincap kafesli rotor yapısı, sade ve dayanıklı bir tahrik sağlarken, düşük kayıplı sac paketi yüksek verimi mümkün kılar.

Frekans Konvertörüyle Çalışma

IE5 motorlardan en yüksek verimi almak, çoğu uygulamada bir frekans konvertörü (VFD) ile değişken devir kontrolü gerektirir. Sabit devir yerine yükü takip eden bir hızda çalışan pompa ya da fan, gerçek ihtiyaca göre güç çekerek ek tasarruf sağlar. Konvertörle sürülen hatlarda yalıtımın ve rulmanların bu çalışma biçimine uygun seçilmesi, motor ömrünü korur; özellikle uzun kablo mesafelerinde gerilim piklerine karşı uygun önlemler alınmalıdır.

IE5 Geçişinde Dikkat Edilecek Noktalar

Mevcut bir IE2 ya da IE3 motoru IE5 ile değiştirmeden önce, motorun gerçek çalışma saatini ve ortalama yük oranını ölçmek gerekir. Çok düşük yükte çalışan bir motorda verim sınıfı yükseltmek beklenen tasarrufu vermez; bu durumda önce doğru güçte motor seçmek daha anlamlıdır. Aşağıdaki adımlar geçiş kararını sağlıklı kılar:

  • Motorun yıllık çalışma saatini ve ortalama yük yüzdesini belirleyin.
  • Mevcut motorun verim sınıfını etiketinden veya kayıtlardan teyit edin.
  • Elektrik birim fiyatıyla yıllık enerji giderini hesaplayın.
  • Değişken yük varsa frekans konvertörü ile birlikte değerlendirin.

Bu değerlendirme, hangi hatların öncelikle IE5'e taşınmasının anlamlı olduğunu nesnel biçimde ortaya koyar.

Bakım ve İzleme

IE5 motorlar düşük kayıpları sayesinde daha serin çalışsa da, her motor gibi düzenli bakım ister. Rulman sıcaklığı ve titreşim periyodik olarak izlendiğinde mekanik aşınma erken yakalanır; sargı yalıtım direncinin ölçülmesi nem ve yaşlanma kaynaklı sorunları önceden gösterir. IP55 koruma sınıfı toz ve su sıçramasına karşı koruma sağlasa da, soğutma kanatları ve fan kapağındaki birikintilerin temizlenmesi, motorun tasarlandığı sıcaklıkta kalmasını sağlar. Klemens bağlantılarının sıkılığının kontrolü de yerel ısınmayı ve verim kaybını önler.

Uygulama Alanlarına Göre IE5 Tercihi

IE5 motorun değeri, uygulamanın çalışma profiline göre ortaya çıkar. Su temin ve atıksu istasyonlarındaki pompalar gün boyu kesintisiz döndüğü için verimdeki en küçük iyileşme bile yıllık enerji bütçesinde belirgin fark yaratır. Soğutma kuleleri ve büyük havalandırma fanları, mevsim boyunca yüksek saatlerde çalıştığından IE5'in en hızlı geri dönüş verdiği uygulamalar arasındadır. Vidalı kompresör hatlarında ise motor neredeyse hiç durmadan yük altında olduğu için verim sınıfı doğrudan işletme giderine yansır. Buna karşılık nadiren devreye giren acil durum pompaları gibi düşük saatli yüklerde IE5 yatırımının geri dönüşü uzar; bu tür hatlarda IE3 veya IE4 daha dengeli bir seçim olabilir. Doğru karar, her hattın yıllık çalışma saatini ayrı ayrı değerlendirmekten geçer.

Doğru IE5 Motoru Seçmek

IE5'e geçiş, özellikle uzun süre çalışan ve frekans konvertörüyle sürülen hatlarda en hızlı geri dönüşü verir. DRG Motor, uygulamanızın çalışma saatini ve yük profilini değerlendirerek hangi gücün IE4 yerine IE5 ile karşılanmasının anlamlı olduğunu birlikte belirler ve İzmir merkezli tedarik ağıyla Türkiye geneline sunar. Güç, devir ve bağlantı ihtiyacınızı ilettiğinizde uygun model ve güncel teklif hazırlanır.
