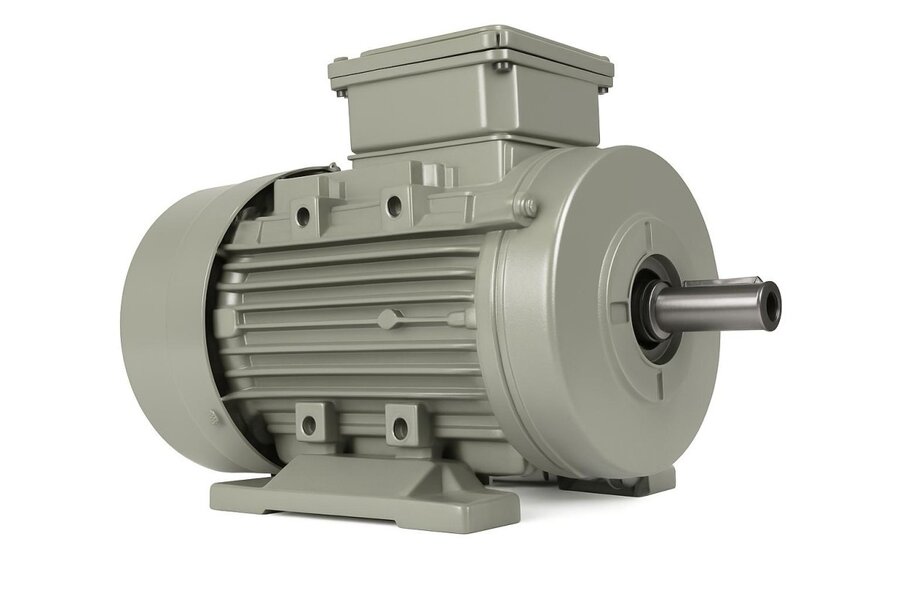

Bant sistemleri; üretim tesislerinde, paketleme hatlarında ve lojistik merkezlerinde malzeme taşımanın kesintisiz yürümesini sağlayan omurgadır. Bir konveyörün düzgün hızlanması, sabit hızda yük taşıması ve gerektiğinde yavaşça durması, tahrikte kullanılan elektrik motorunun gücüne, torkuna ve verimine bağlıdır. DRG Motor, bant sistemlerinin zorlu çalışma koşullarına uygun farklı güç ve verim sınıflarındaki elektrik motorlarını tedarik eder.

Bant Tahrikinde Motorun Görevi

Konveyör bandı, tahrik tamburuna sarılı bir kayıştır; motor bu tamburu döndürerek bandı ve üzerindeki yükü hareket ettirir. Motorun en çok zorlandığı an kalkıştır: durağan bandı ve üzerindeki tüm yükü harekete geçirmek için yüksek başlangıç torku gerekir. Sabit hıza ulaşıldıktan sonra ihtiyaç duyulan güç düşer. Bu nedenle bant motoru seçilirken yalnızca sürekli güç değil, kalkış torku da hesaba katılır.

Sincap Kafesli Rotor ve Kayma

Bant tahrikinin gözde tahrik elemanı, sincap kafesli rotorlu asenkron motordur; çünkü değişken bant yüküne kendiliğinden uyum sağlar. Rotor, manyetik alanın senkron hızına tam yetişemez ve aradaki küçük fark olan kayma, tam yükte çoğunlukla yüzde 3 ila 6 bandında kalır. Konveyöre bir kasa daha bindiğinde rotor anlık olarak biraz geriler, kayma büyür ve motor o anda daha çok tork üreterek bandı sabit hızda tutmaya çalışır. Yük hafifleyince denge kendiliğinden yeniden kurulur. Bu öz-ayar mekanizması, bandın yük dalgalanmalarına ek bir kumanda olmadan tepki vermesini sağlar.

  • Yük arttığında kayma artar, akım yükselir — motorun esnek tepki mekanizması budur
  • Sincap kafesli rotorun fırça ve bilezik içermemesi, bakımı en aza indirir
  • Asenkron yapı, tozlu bant ortamında uzun ömür ve düşük arıza demektir

Bu sağlam yapı, asenkron motoru bant hatlarının vazgeçilemez tahrik çözümü yapar. Konuyu daha derinlemesine incelemek için asenkron AC motorlar içeriğine bakabilirsiniz.

Doğru Devir ve Redüktör Uyumu

Bant hızları genellikle düşüktür, motor devri ise yüksektir; bu farkı redüktör kapatır. 50 Hz şebekede 4 kutuplu motor 1500 d/d, 6 kutuplu motor 1000 d/d döner. Bant uygulamalarında çoğunlukla 4 veya 6 kutuplu motorlar redüktörle birlikte kullanılır:

  • 4 kutup (1500 d/d) — orta hızlı, genel amaçlı bant hatları
  • 6 kutup (1000 d/d) — daha yüksek tork gerektiren ağır taşıma
  • Flanşlı B5 bağlantı — redüktöre doğrudan montaj için ideal

Motor ve redüktörün doğru eşleştirilmesi, bandın istenen hızda ve yeterli torkta çalışmasını sağlar.

Bağlantı Biçimi: B3, B5 ve B14

Bant motorunun mekanik bağlantısı, redüktör ve gövde tasarımıyla uyumlu seçilmelidir. Ayaklı B3 montaj, motorun bir şasiye cıvatalanıp kaplinle aktarım yaptığı klasik düzendir. Flanşlı B5, motorun büyük flanşından doğrudan redüktöre cıvatalandığı, bantta en çok tercih edilen biçimdir. Küçük flanşlı B14 ise kompakt redüktörlü tahriklerde yer kazandırır. Bağlantı tipinin yanlış seçilmesi, hizalama sorunlarına ve erken rulman aşınmasına yol açar; bu yüzden motor-redüktör çifti baştan birlikte planlanır.

Güç İhtiyacını Doğru Belirlemek

Bant motorunun gücü gelişigüzel seçilmez; taşınan yükün ağırlığına, bant hızına ve hattın eğimine bağlıdır. Yatay bir bantta motorun yenmesi gereken temel direnç, rulo ve tamburlardaki sürtünmedir; eğimli bir hatta ise buna yükü yukarı taşımanın ağırlığı eklenir. Yük arttıkça veya bant dikleştikçe gereken güç hızla yükselir. Bu yüzden 0,55 kW'lık küçük bir paketleme bandından, maden sahasında 90 kW ve üzerine çıkan ağır hizmet hatlarına kadar geniş bir aralık söz konusudur. Gücü ihtiyacın hemen üstünde seçmek, motorun sürekli aşırı yüklenmeden ve fazla ısınmadan çalışmasını sağlarken; gereğinden büyük seçmek hem ilk maliyeti hem de boşta tüketimi artırır. Doğru güç, bu iki ucun arasındaki dengede bulunur.

Verim Sınıfı ve Enerji Tasarrufu Hesabı

Bant sistemleri çoğunlukla vardiya boyu, hatta kesintisiz çalışır. Bu süreklilik, verim sınıfını doğrudan kâr-zarar kalemi yapar. IEC 60034-30-1 standardına göre IE3 Premium asgari sınırdır; sürekli çalışan hatlarda IE4'e çıkmak yıllık enerji tüketimini belirgin biçimde azaltır. Somut bir örnekle: 15 kW gücünde, günde 16 saat ve yılda 300 gün çalışan bir bant motoru yaklaşık 72.000 kWh tüketir. IE3'ten IE4'e geçişte sağlanan birkaç puanlık verim artışı, bu tüketimde yılda binlerce kWh tasarruf demektir ve aradaki ek motor bedeli kısa sürede kendini karşılar. IE3 elektrik motorları hakkındaki içerikte verim sınıflarının ayrıntısını bulabilirsiniz. Günde uzun saatler çalışan bir bant motorunda birkaç puanlık verim farkı, ömür boyunca kayda değer bir tasarrufa dönüşür.

Zorlu Ortama Dayanıklılık

Bant hatları çoğu zaman tozlu, nemli ve değişken sıcaklıktaki ortamlarda kurulur. Bu yüzden IP55 koruma sınıfı, motorun toz ve su sıçramasından korunması için gereklidir. F sınıfı yalıtım, sargıların yüksek sıcaklığa dayanmasını sağlar. S1 sürekli çalışma rejimi ise motorun tam yükte aralıksız dönmesini garanti eder. Maden, çimento ve geri dönüşüm gibi sektörlerde bu koruma değerleri pazarlık konusu değildir.

Gövde Tipi Seçimi

Hafif paketleme bantlarında alüminyum gövde yeterli ve ekonomiktir. Ancak madende, kırıcı çıkışında ya da büyük hacimli taşıma hatlarında darbeli yük ve titreşim devreye girer; burada pik döküm gövde öne çıkar. Pik dökümün yüksek kütlesi titreşimi sönümler, ısıyı geniş yüzeye yayar ve eksen hizasını korur. Bandın taşıdığı yükün karakteri, hangi gövdenin doğru olduğunu belirler.

Sürücü ile Yumuşak Kalkış

Bant doğrudan şebekeye bağlandığında kalkış anında hem motor hem de bant sert bir darbe alır. Frekans inverteri (sürücü) kullanıldığında bant yavaşça hızlanır; mekanik zorlanma azalır, taşınan ürün kaymaz ve enerji tüketimi düşer. Değişken hız gereken sıralama ve dolum hatlarında sürücü neredeyse standart hale gelmiştir. Yumuşak kalkış, hem motorun hem de bant elemanlarının ömrünü uzatır.

Sektörlere Göre Bant Uygulamaları

Bant motorunun doğru seçimi, hattın kurulduğu sektörün gereksinimleriyle şekillenir. Her uygulama farklı bir güç, koruma ve gövde profili ister:

  • Gıda ve paketleme — düşük güçlü, hijyenik, sessiz alüminyum gövdeli motorlar
  • Depo ve lojistik — orta güçlü, sürücülü, değişken hızlı sıralama hatları
  • Maden ve agrega — yüksek güçlü, IP55, pik döküm gövdeli ağır hizmet motorları
  • Çimento ve geri dönüşüm — tozlu ortama dayanıklı, sürekli çalışan dayanıklı tahrikler
  • Otomotiv montaj — hassas hız kontrollü, güvenilir konveyör motorları

Sektör belirlendiğinde motorun spesifikasyon aralığı büyük ölçüde netleşir; geri kalan ayrıntılar yük ve hız hesabıyla tamamlanır.

Bakım ve Arıza Önleme

Bant motorunda rulman ve hizalama en sık takip edilmesi gereken kalemlerdir. Tamburla motor arasındaki kaplin veya redüktör bağlantısının doğru hizalanması, titreşimi düşük tutar ve rulman ömrünü korur. Soğutma kanatlarının tozdan arındırılması, motorun ısınmasını önler. Periyodik titreşim ve sıcaklık ölçümleri, beklenmedik hat duruşlarının önüne geçer; bant duruşu çoğu zaman motorun kendisinden daha pahalıya mal olur.

Doğru Bant Motoru İçin DRG Motor

Bant sisteminin gücü, hızı, çalışma süresi ve ortam koşulları netleştiğinde uygun motor-redüktör bileşimi kolayca belirlenir. DRG Motor; gıda işlemeden otomotiv montajına, depo lojistiğinden maden sahasına kadar farklı sektörlerin bant uygulamalarına uygun güç, verim sınıfı ve gövde seçeneklerini tedarik eder. İhtiyaç bilgilerini ileterek stok durumu ve teslim planını birlikte alabilirsiniz. Doğru seçilmiş bir bant motoru, hattın kesintisiz çalışması ve düşük işletme gideri olarak işletmeye geri döner.
