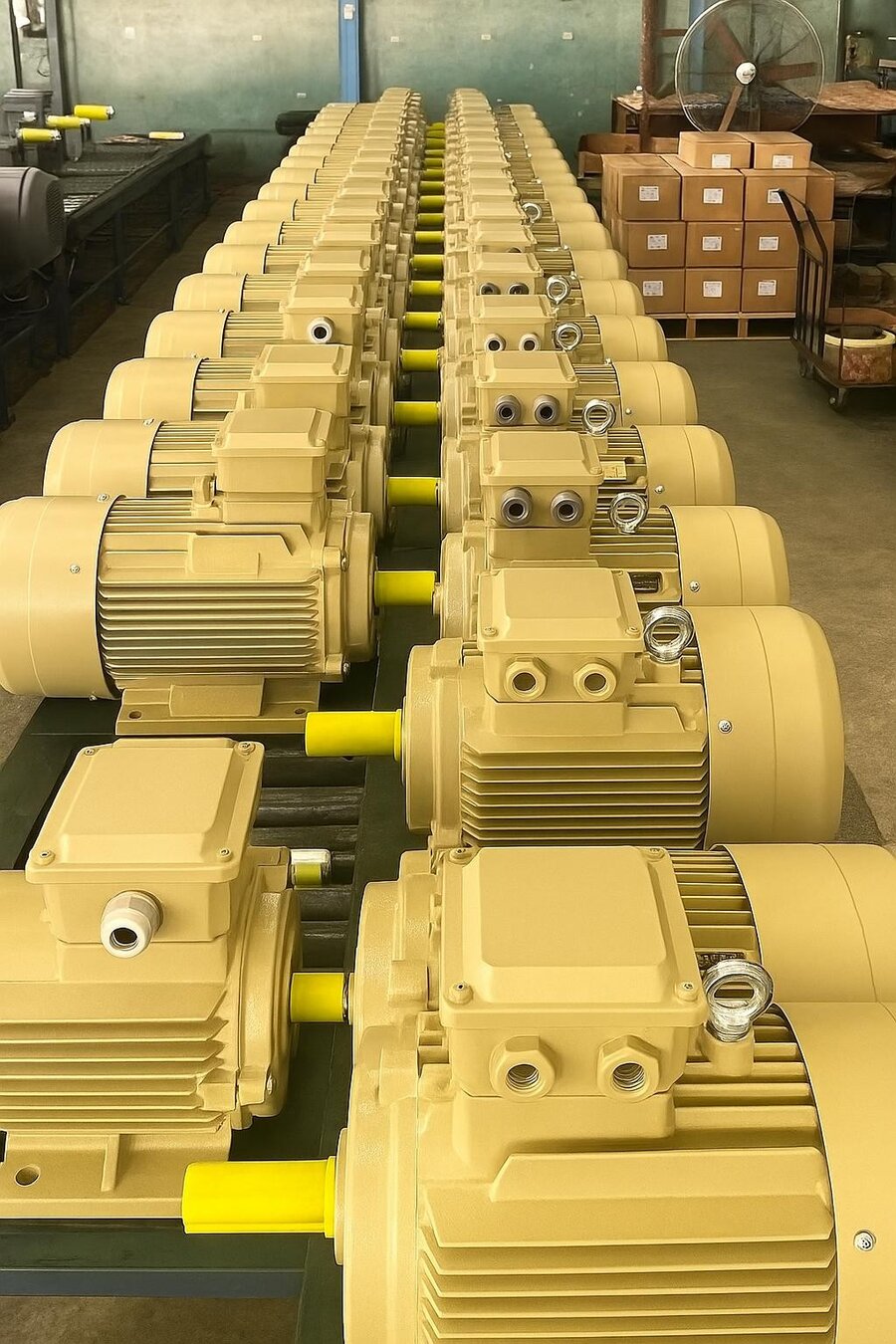

Ağır hizmet koşullarında çalışan makinelerde güç kaynağının seçimi, yalnızca anlık performansı değil sistemin uzun vadeli sürekliliğini de belirler. 3 kW gücündeki 6 kutuplu bu motor, 1000 d/d senkron hız sınıfında yer alır ve düşük devirde yüksek tork talep eden uygulamalar için sağlam bir çözüm oluşturur. Bu yazıda 3 kW 1000 devir motorun teknik karakteristiğini, sürücü uyumunu, mekanik dayanımını ve doğru seçim ölçütlerini sektörel uygulamalar üzerinden açıklıyoruz.

6 Kutuplu Yapı ve 1000 d/d Hızın Kaynağı

Asenkron motorda senkron hız, şebeke frekansı ile kutup sayısının oranıdır. 50 Hz şebekede 6 kutuplu sargı 1000 d/d senkron hız üretir; sincap kafesli rotordaki kayma nedeniyle yük altında gerçek devir yaklaşık 950-970 d/d civarında oturur. 3 kW gücünde bu devirde milden alınan sürekli tork yaklaşık 30 Nm seviyesindedir. Aynı gücü 1500 d/d veren 4 kutuplu bir motor üretseydi tork yaklaşık 19 Nm olurdu; bu fark, 6 kutuplu modeli ağır kalkışlı sistemlerde öne çıkarır.

Kalkış Torku ve Yük Karakteristiği

3 kW 1000 devir motorun en belirgin avantajı, yük altında kalkış sırasında sergilediği yüksek başlangıç torkudur. Pres, mengene, sıkıştırma ve kaldırma gibi durağan halden yüksek dirence karşı harekete geçmesi gereken makinelerde bu özellik belirleyicidir.

  • Durağan yükten kalkışta zorlanma ve devir düşmesi riski azalır
  • Düşük hız, ani yük değişimlerine karşı daha dengeli tepki verir
  • Sürekli ağır yük altında ısınma kontrol altında kalır

Elektriksel Yapı ve Yol Verme Yöntemleri

3 kW motorlar trifaze 400V / 50Hz şebekede çalışır. Bu güç seviyesinde doğrudan yol verme şebekeden yüksek kalkış akımı çeker; bu nedenle çoğu tesiste yıldız-üçgen yol verici ya da frekans konvertörü (VFD) tercih edilir. Yıldız-üçgen yol verme kalkış akımını yaklaşık üçte birine indirirken, VFD hem akımı sınırlar hem de tam hız kontrolü sağlar.

  • VFD ile hız kademesiz ayarlanır, proses ihtiyacına göre devir ölçeklenir
  • Yumuşatılmış kalkış ve duruş, dişli ve kaplin ömrünü uzatır
  • Kısmi yükte enerji tüketimi düşürülerek işletme maliyeti azalır
  • Aşırı akım ve mekanik darbe yükleri sınırlanır

Verim Sınıfı ve Enerji Tasarrufu

IEC 60034-30-1 standardı verim sınıflarını IE1'den IE5'e kadar tanımlar. 3 kW 1000 devir motorlar genellikle IE2 ya da IE3 sınıfında tedarik edilir. Verim sınıfı yükseldikçe motorun çektiği şebeke gücü aynı mekanik çıkış için azalır. Günde 8 saat ve üzeri sürekli çalışan bir sistemde, IE3 sınıfının sağladığı birkaç puanlık verim kazanımı yıllık bazda kayda değer bir elektrik tasarrufuna dönüşür. Verim sınıfları ve seçim mantığı hakkında IE3 elektrik motorları içeriğimizde daha fazla ayrıntı yer alır.

Pik Döküm Gövde ve Mekanik Dayanım

3 kW sınıfındaki motorlar genellikle pik döküm gövdeli üretilir. Pik döküm, alüminyuma göre daha ağır olsa da titreşim sönümleme ve dış darbeye direnç açısından üstündür; ağır sanayi ortamında bu dayanım belirleyicidir. Gövde, F sınıfı yalıtım (155°C) ve tipik olarak IP55 koruma sınıfıyla birlikte sunulur; bu sayede toz ve su jetlerine karşı tam koruma sağlanır. TEFC yapıda mile bağlı harici fan, yük altında sürekli çalışmada motoru soğutur ve sıcaklık artışını sınırlar.

S1 Çalışma Rejimi, Rulman ve Bağlantı Tipi

Bu motorlar S1 sürekli çalışma rejimine uygundur; sabit yükte kesintisiz çalışma için tasarlanmıştır. Rulmanlar, yüksek radyal ve eksenel yüke dayanacak şekilde seçilir ve uzun ömürlü kullanımı hedefler. Mekanik bağlantıda B3 (ayaklı), B5 (flanşlı) ve B14 (yüz flanşlı) seçenekleri mevcuttur. Redüktöre doğrudan akuplajla bağlanan tahrik sistemlerinde flanşlı tipler, zemine sabitlenen uygulamalarda ise ayaklı gövde tercih edilir.

Sektörel Kullanım Alanları

3 kW 1000 devir motor, yüksek tork ve dayanım isteyen birçok endüstriyel makinede kullanılır:

  • Redüktörlü tahrik sistemleri ve ağır konveyör hatları
  • Hamur yoğurma, harç ve boya karıştırma tankları
  • Sanayi tipi su ve kimyasal pompaları
  • Pres, mengene ve sıkıştırma sistemleri
  • Kaldırma ve kaldırma yardımcı sistemleri
  • Tahıl taşıma ve işleme ekipmanları

Bu uygulamaların çoğunda motor, redüktörle birlikte çalışır; 6 kutuplu yapının yüksek nominal torku, redüktör kademesini sadeleştirmeye katkı sağlar. Asenkron motorların çalışma prensibi için asenkron AC motorlar içeriğine göz atabilirsiniz.

Doğru Seçim ve Bakım Önerileri

Motoru seçerken yalnızca etiket gücüne bakmak yeterli değildir; sürekli mi yoksa kesikli mi çalışacağı, ortam sıcaklığı, montaj tipi ve sürücü uyumu birlikte değerlendirilmelidir. Periyodik bakımda rulman sesinin dinlenmesi, fan kapağındaki tozun temizlenmesi ve klemens bağlantılarının kontrolü temel adımlardır.

Kalkış Akımı, Sigorta ve Kontaktör Seçimi

3 kW gücünde bir motorun doğrudan yol vermede çektiği kalkış akımı, nominal akımının 5-7 katına ulaşabilir. 400V trifaze şebekede bu motorun nominal akımı yaklaşık 6,5-7 A civarındadır; dolayısıyla DOL kalkışta anlık olarak 35-45 A çekilebilir. Bu nedenle koruma elemanları doğru boyutlandırılmalıdır: motor koruma şalteri (MPCB) nominal akıma göre ayarlanmalı, kontaktör AC-3 kategorisinde ve uygun anma akımında seçilmelidir. Yıldız-üçgen yol verme bu akımı yaklaşık üçte birine indirerek hem şebekeyi hem de mekanik aktarımı rahatlatır.

  • Termik röle, motorun gerçek nominal akımına göre kalibre edilmelidir
  • Kablo kesiti, akım ve hat uzunluğuna göre gerilim düşümü hesabıyla belirlenmelidir
  • Sık başlatma-durdurma yapılan sistemlerde VFD, kontaktör aşınmasını ortadan kaldırır

Gövde Gabarisi ve Eşdeğer Modellerle Uyum

3 kW 6 kutuplu motorlar tipik olarak 112M gövde gabarisinde, yaklaşık 112 mm eksen yüksekliğinde tedarik edilir. Bu gabari, IEC standardı sayesinde farklı markalar arasında ayak delik aralığı, mil çapı ve flanş ölçüleri açısından uyumludur; bu da mevcut bir makinedeki arızalı motoru sökerken yerine farklı marka bir eşdeğeri takmayı mümkün kılar. Mil çapı bu sınıfta genellikle 28 mm olup, redüktör ya da kaplin seçiminde bu ölçü esas alınır. Yenileme yaparken yalnızca güç ve devir değil, eksen yüksekliği ve bağlantı tipinin de birebir tutması montajın sorunsuz olmasını sağlar.

Titreşim, Hizalama ve Kaplin Bakımı

Ağır yük altında sürekli çalışan bir motorda en sık görülen erken arıza nedeni, kötü hizalamadan kaynaklanan titreşim ve buna bağlı rulman yorulmasıdır. Motor ile tahrik edilen makine arasındaki eksenel ve açısal kaçıklık, kaplin üzerinden rulmanlara aktarılır ve zamanla aşınmayı hızlandırır. Montajda lazer ya da komparatörle hizalama yapılması, esnek kaplin kullanılması ve temel cıvatalarının torkunda sıkılması titreşimi belirgin biçimde azaltır. Periyodik bakımda titreşim ölçümü alınması, rulman arızalarını ortaya çıkmadan önce yakalamanın en güvenilir yoludur. Düzenli yağlama gerektiren rulman tiplerinde üreticinin önerdiği gres aralığına uyulması ömrü uzatır.

3 kW 1000 devir motoru; yüksek tork, sürekli çalışma ve mekanik dayanım isteyen sistemler için dengeli bir seçimdir. İhtiyacınıza uygun güç, verim sınıfı ve bağlantı tipindeki motorları İzmir merkezli tedarik ağımızla sunuyoruz, uygulamanıza en doğru oturan modeli birlikte belirleyebiliriz.
