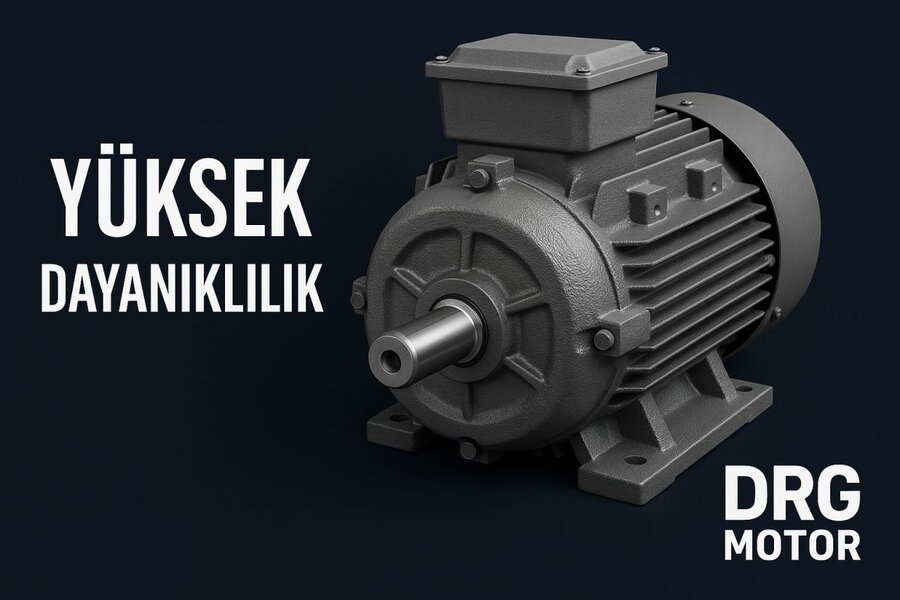

250 kW gücünde ve 3000 d/d devirde çalışan DRG motorları, yüksek hız ile yüksek gücü aynı milde birleştiren ağır hizmet uygulamaları için boyutlandırılmıştır. 2 kutuplu sincap kafesli yapısı sayesinde bu motorlar, 50 Hz şebekede senkron hıza yakın yüksek devir üreterek kompresör, santrifüj pompa ve büyük fan gruplarını çoğu zaman ara dişli kademesi olmadan, doğrudan tahrik edebilir. Bu yazıda 250 kW 2 kutuplu bir motorun teknik karakterini ve hangi uygulamalarda doğru tercih olduğunu ele alıyoruz.

2 Kutuplu Yüksek Devir Yapısı

50 Hz şebekede 2 kutuplu bir motorun senkron hızı 3000 d/d'dir. Asenkron motor doğası gereği yük altında kaymayla çalıştığından, gerçek mil hızı tam yükte yaklaşık 2950 d/d civarına oturur; aradaki bu fark kayma (slip) olarak adlandırılır ve torkun aktarılmasını sağlayan fiziksel temeldir. Yüksek devir, döner ekipmanı daha az dişli kademesiyle sürmeyi mümkün kılarak mekanik kayıpları ve dişli kutusu bakım yükünü azaltır. 250 kW seviyesinde bu doğrudan tahrik avantajı, hem verim hem güvenilirlik açısından önemli kazanım sağlar.

Tork, Devir ve Güç İlişkisi

Mil gücü, tork ile açısal hızın çarpımıdır; dolayısıyla yüksek devirde aynı güç daha düşük torkla elde edilir. 250 kW 3000 d/d bir motor, 1500 d/d'lik bir muadiline göre yaklaşık yarı tork üretir ama aynı gücü taşır. Bu nedenle bu motor sınıfı, yüksek tork değil yüksek debi ve yüksek hız isteyen uygulamalar için biçilmiş kaftandır. Yol alma anında çekilen yüksek başlangıç akımı, bu güçte yıldız-üçgen yol verici ya da yumuşak yol verici (soft starter) kullanımını çoğu tesiste zorunlu kılar.

  • Senkron hız: 3000 d/d (50 Hz, 2 kutup)
  • Tam yük hızı: yaklaşık 2950 d/d
  • Güç: 250 kW, 400V/50Hz besleme
  • Görev tipi: S1 sürekli çalışma

Soğutma ve Mekanik Dayanım

Yüksek devirde ısı yönetimi belirleyici hale gelir; çünkü hem elektriksel kayıplar hem de rulman sürtünmesi devirle artar. DRG'nin 250 kW motorları F sınıfı yalıtım ve IP55 koruma ile tedarik edilir. Geniş kütleli pik döküm gövde, yüksek hızdaki titreşim enerjisini sönümleyerek hem sargıyı hem rulmanları korur. Bu güçte rulman seçimi ve dengeleme kalitesi kritik öneme sahiptir; iyi dengelenmemiş bir rotor 3000 d/d'de hızla aşınmaya yol açar. Motor, S1 sürekli rejimde tam yükte kesintisiz görev yapacak şekilde boyutlandırılır.

Tipik Kullanım Alanları

3000 d/d'lik 250 kW motorlar yüksek devirden doğrudan fayda sağlayan ağır ekipmanlarda tercih edilir:

  • Şehir şebekesi ve endüstriyel proseslerde yüksek debili su devir-daim grupları
  • Vidalı ve santrifüj hava kompresörleri
  • Büyük endüstriyel aspiratör ve cebri çekiş fanları
  • Granülasyon ve öğütme hatlarındaki yüksek hızlı tahrikler

Bu uygulamalarda yüksek devir, ara dişli kutusu ihtiyacını ortadan kaldırarak hem ilk yatırım hem bakım maliyetini düşürür.

Enerji Verimi ve Verim Sınıfı

250 kW gibi büyük güçlerde verim sınıfı doğrudan işletme maliyetini belirler; çünkü her yüzde bir verim farkı, kilovatlar mertebesinde sürekli kayba ya da tasarrufa karşılık gelir. IEC 60034-30-1 standardına göre IE3 ve üzeri sınıfta bir motor seçmek, yıl boyu çalışan bir kompresör ya da pompa için satın alma bedelinin çok ötesinde enerji kazancı sağlar. Yüksek verimli motorlarda kayıplar düştüğü için sargı daha az ısınır, bu da yalıtım ömrünü uzatır.

Frekans İnverteriyle Çalışma

250 kW 2 kutuplu bir motor, debi ve basıncın değişken olduğu uygulamalarda frekans inverteri (sürücü) ile birlikte kullanıldığında ek tasarruf sunar. Santrifüj pompa ve fanlarda güç, devrin küpüyle değiştiği için devri yüzde olarak düşürmek enerji tüketimini çok daha büyük oranda azaltır. Bu güçte inverterli kullanımda yalıtımın gerilim darbelerine dayanıklı seçilmesi ve gerektiğinde zorlamalı soğutma fanı kullanılması önerilir.

Rulman, Yağlama ve Titreşim Yönetimi

3000 d/d'de dönen bir rotorda rulman, motorun en çok zorlanan parçasıdır. Bu devirde yağ filminin sürekliliği ve doğru gres seçimi, rulman ömrünü belirleyen başlıca etkenlerdir. 250 kW seviyesinde genellikle yeniden greslenebilir rulmanlar ve klemens kutusuna yakın gres giriş-çıkış nipelleri tercih edilir; böylece motor sökülmeden periyodik yağlama yapılabilir. Yüksek hızda dengeleme sınıfı da önem kazanır: G2,5 dengeleme kalitesi, kabul edilebilir titreşim seviyesini sağlayarak hem rulmanı hem kuplajı korur. İşletmede titreşim ölçümünün periyodik olarak izlenmesi, rulman aşınmasını arıza oluşmadan önce haber veren en güvenilir göstergedir.

Doğru Tahrik ve Kuplaj Seçimi

250 kW bir motoru ekipmana bağlamanın yolu uygulamaya göre değişir. Santrifüj pompa ve kompresörlerde çoğunlukla esnek kaplin ile doğrudan kuplaj kullanılır; bu yöntem eksen kaçıklığını tolere ederek rulman yükünü azaltır. Büyük fanlarda ise kasnak-kayış aktarımı, devir oranını uygulamaya göre ayarlama esnekliği sunar. Hangi yöntem seçilirse seçilsin, montajda lazerli eksen ayarı yapılması, yüksek devirde milin salgısını en aza indirir. Yanlış hizalanmış bir kuplaj, 2 kutuplu bir motorda kısa sürede rulman ve keçe arızasına yol açar. Bağlantı tipi olarak ayaklı (B3) gövdeler büyük güçlerde en yaygın seçenektir; flanşlı bağlantı ise doğrudan pompa gövdesine kuplaj gerektiren özel uygulamalarda kullanılır.

Devreye Alma ve İşletme Kontrolleri

Bu güçteki bir motorun devreye alınması, küçük motorlara göre daha titiz bir hazırlık ister. İlk çalıştırmadan önce sargı izolasyon direncinin megger ile ölçülmesi, faz sırasının ve dönüş yönünün doğrulanması, koruma rölesi ayarlarının etiket akımına göre yapılması temel adımlardır. İlk saatlerde rulman sıcaklığı ve titreşimin izlenmesi, montaj kaynaklı bir sorunu erken yakalamayı sağlar. Yüksek başlangıç akımı nedeniyle, motorun arka arkaya çok sayıda çalıştırılmaması ve etikette belirtilen saatlik izin verilen kalkış sayısına uyulması, hem rotor hem yol verici için uzun ömür anlamına gelir.

Uygulamaya Doğru Motoru Seçmek

250 kW 3000 d/d bir motor her ağır iş için değil, yüksek hız ve yüksek debi isteyen yükler için doğru tercihtir. Düşük devirli, yüksek torklu bir kırıcı ya da karıştırıcı için aynı güçte 4 ya da 6 kutuplu bir model daha uygun olur. İzmir merkezli DRG Motor, 0,55–355 kW aralığında kutup sayısı, bağlantı tipi (B3, B5, B14) ve koruma sınıfını uygulamaya göre belirleyerek en uygun çözümü tedarik eder. Tesisinizin yük karakterine uygun motor seçimi için elektrik motorları içeriklerimizi inceleyebilir, teknik destek için bizimle iletişime geçebilirsiniz.
