Bir elektrik motorunu çalıştığı ekipmana bağlamanın birden çok yolu vardır ve bu, montaj tipi olarak adlandırılır. Ayaklı, flanşlı veya kombine montaj seçenekleri; motorun nasıl sabitleneceğini ve ekipmana nasıl bağlanacağını belirler. Doğru montaj tipi seçimi, hizalama hatalarını önler, titreşimi azaltır ve motorun uzun ömürlü çalışmasını sağlar. Peki elektrik motorunda doğru montaj tipi nasıl seçilir ve hangi tip hangi uygulamaya uygundur?
DRG Motor olarak bu yazıda, motor montaj tiplerini ve doğru seçim kriterlerini ele alıyoruz. Motorun temel özelliklerini hatırlamak için elektrik motoru nedir yazımıza göz atabilirsiniz.
Montaj Tipi Nedir?
Montaj tipi, bir motorun nasıl sabitleneceğini ve çalıştığı ekipmana nasıl bağlanacağını tanımlar. Uluslararası IEC standartlarına göre B3, B5, B35 gibi kodlarla ifade edilir. Bu kodlar, motorun ayaklı mı, flanşlı mı yoksa kombine mi olduğunu gösterir. Montaj tipi, motorun mekanik bağlantısının temelidir.
Doğru montaj tipi, uygulamaya ve bağlanacak ekipmana göre belirlenir. Yanlış tip, kurulumda uyum sorunu yaratır.

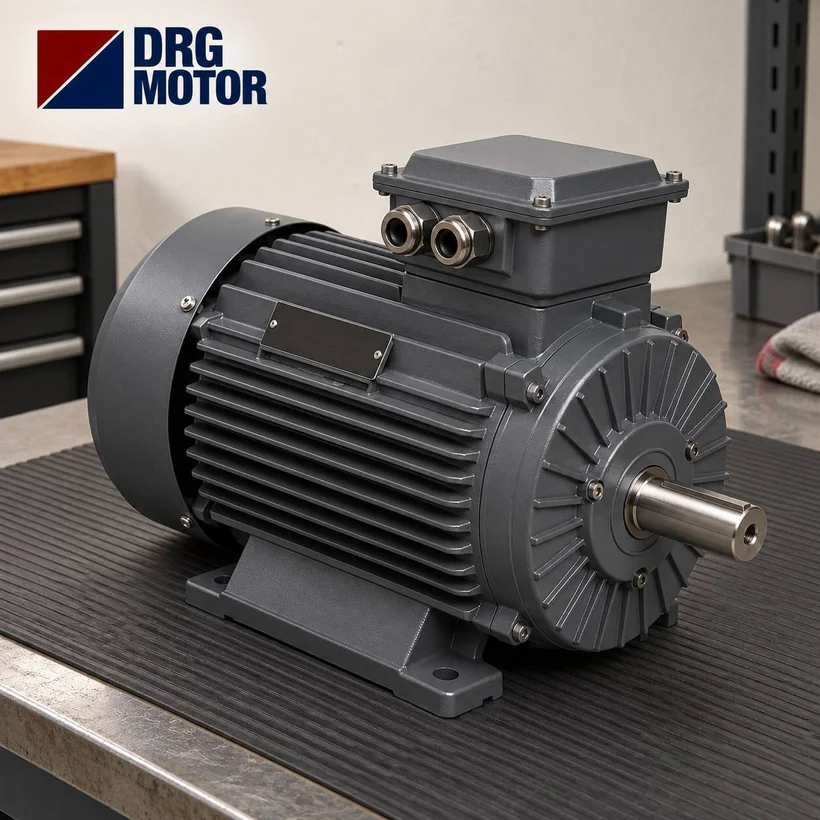

B3 - Ayaklı Montaj
B3 montaj tipi, motorun gövdesine entegre ayaklar üzerinden zemine sabitlendiği standart yapıdır. Yatay çalışma pozisyonunda, sağlam bir zemine veya kızağa monte edilir. Pompa, fan, kompresör ve konveyör gibi sabit sistemlerde yaygın olarak kullanılır. B3, en yaygın ve en pratik montaj tipidir.
Ayaklı montaj, kolay kurulum ve bakım erişimi sağlar. Bu yüzden pek çok genel uygulamada tercih edilir.
B5 - Flanşlı Montaj
B5 montaj tipi, motorun ön kısmındaki bir flanş aracılığıyla doğrudan ekipmana bağlandığı yapıdır. Bu tip, yüksek hizalama doğruluğu gerektiren uygulamalar için idealdir. Redüktöre veya pompaya doğrudan bağlanan motorlarda sıkça kullanılır. B5, kompakt ve hassas bağlantı sağlar.
Flanşlı montaj, motorun ekipmana doğrudan ve hizalı bağlanmasını sağlar. Bu da yer tasarrufu ve hassasiyet sunar.
B35 - Kombine Montaj
B35 montaj tipi, hem ayak hem de flanş içeren kombine bir yapıdır. Motor, hem zemine ayaklarla hem de ekipmana flanşla bağlanabilir. Bu çift bağlantı, montaj esnekliği ve ek sağlamlık sağlar. B35, özellikle titreşimli ve ağır uygulamalarda tercih edilir.
Kombine montaj, hem destek hem de doğrudan bağlantı sunarak en sağlam çözümü sağlar. Bu da zorlu uygulamalarda avantajlıdır.
Montaj Tipi Neden Önemli?
Doğru montaj tipi, motorun ekipmana doğru hizalanmasını ve dengeli çalışmasını sağlar. Yanlış montaj tipi veya hatalı hizalama; titreşim, rulman aşınması ve verim kaybına yol açar. Bu yüzden montaj tipi, motorun ömrünü ve performansını doğrudan etkiler. Doğru seçim, sorunsuz bir kurulum demektir.
Hatalı hizalamanın rulmanlara etkisini rulman ömrünü uzatma yazımızda anlatıyoruz. Doğru montaj, rulman ömrünü de korur.
Uygulamaya Göre Montaj Seçimi
Montaj tipi seçimi, uygulamanın çalışma koşullarına ve sistem tasarımına bağlıdır. Alan kısıtı, hizalama ihtiyacı ve yük tipi bu seçimi belirler. Sabit ve yatay uygulamalarda B3, doğrudan bağlantı gerektiren yerlerde B5, sağlam ve esnek bağlantı isteyen yerlerde B35 tercih edilir. Doğru seçim, uygulamanın ihtiyacına göre yapılır.
Her montaj tipinin kendine özgü avantajları vardır. Uygulamayı doğru tanımak, doğru tipi seçmenin temelidir.
Yatay ve Dikey Montaj
Motorlar yatay veya dikey konumda monte edilebilir. Çoğu uygulama yatay montaja uygundur; ancak bazı pompalar ve özel uygulamalar dikey montaj gerektirir. Dikey montajda, motorun ve rulmanların bu konuma uygun olması önemlidir. Montaj konumu, motor seçimini etkileyen bir faktördür.
Dikey montaj için tasarlanmış motorlar, eksenel yükü bu konumda taşıyabilir. Doğru konum seçimi, motorun güvenli çalışmasını sağlar.
Montaj ve Hizalama İlişkisi
Montaj tipi ne olursa olsun, motor ile ekipman arasındaki hizalama doğru olmalıdır. Hatalı hizalama, en sağlam montajda bile titreşim ve aşınma yaratır. B5 ve B35 gibi flanşlı tipler, hizalamayı kolaylaştırır. Ancak her durumda hizalama dikkatle kontrol edilmelidir.
Doğru hizalama, gücün verimli aktarılmasını ve dengeli çalışmayı sağlar. Bu da hem motoru hem ekipmanı korur.
Montaj Tipi ve Titreşim
Sağlam bir montaj, titreşimi azaltır ve motorun dengeli çalışmasını sağlar. Gevşek veya yanlış montaj ise titreşimi artırır ve rulmanları zorlar. Özellikle titreşimli ağır uygulamalarda, B35 gibi sağlam montaj tipleri tercih edilir. Doğru montaj, titreşim kontrolünün bir parçasıdır.
Titreşim azaldıkça, motor ve bağlı ekipman daha uzun ömürlü olur. Bu yüzden montaj sağlamlığı önemlidir.
Montaj Tipi ve Bakım Erişimi
Montaj tipi, motorun bakımına erişimi de etkiler. Ayaklı B3 montaj, genellikle bakım için kolay erişim sağlar. Flanşlı montajlarda ise erişim, ekipmanın tasarımına bağlı olabilir. Bakım kolaylığı, montaj tipi seçiminde dikkate alınmalıdır.
Kolay bakım, motorun uzun ömürlü ve sorunsuz çalışmasını destekler. Bu da montaj planlamasının bir parçasıdır.
Montaj Tipi ve Yer Tasarrufu
Flanşlı (B5) montaj, motorun ekipmana doğrudan bağlanmasını sağlayarak yer tasarrufu sunar. Sınırlı alana sahip uygulamalarda bu avantaj önemlidir. Ayaklı montaj ise daha fazla yer gerektirebilir ancak kurulum esnekliği sunar. Alan kısıtı, montaj tipi seçimini etkiler.
Kompakt sistemlerde flanşlı montaj, yer açısından avantaj sağlar. Doğru seçim, hem alan hem de işlevsellik gözetir.
Redüktörle Montaj
Redüktöre bağlanan motorlarda, genellikle flanşlı (B5) veya kombine (B35) montaj tercih edilir. Bu tipler, motorun redüktöre doğrudan ve hizalı bağlanmasını sağlar. Konveyör gibi redüktörlü uygulamalarda bu önemlidir. Doğru montaj tipi, redüktörle uyumu sağlar.
Konveyör motoru seçimini konveyör ve bant motoru seçimi yazımızda ele alıyoruz. Redüktörlü sistemlerde montaj tipi kritiktir.
Standart Ölçülerin Önemi
Montaj tipiyle birlikte, motorun standart gövde ölçülerinde olması da önemlidir. Standart ölçüler, motorun değişiminde ve yedeklenmesinde büyük kolaylık sağlar. Aynı montaj tipi ve ölçüdeki bir motor, arızalanan motorun yerine kolayca takılabilir. Bu da üretim sürekliliğini destekler.
Standart ölçü ve montaj tipi, yedekleme açısından avantaj sağlar. Bu yüzden standart motorlar tercih edilir.
Yanlış Montaj Tipinin Sonuçları
Yanlış montaj tipi seçimi, kurulumda uyumsuzluğa ve ek maliyete yol açar. Ekipmana bağlanamayan veya hizalanamayan bir motor, sorun yaratır. Bu yüzden montaj tipi, satın alma öncesinde doğru belirlenmelidir. Doğru tip, sorunsuz bir kurulum sağlar.
Montaj tipi hatası, çoğu zaman motor değişimi gerektirir. Bu da gereksiz maliyet ve zaman kaybı demektir.
Montaj Tipi ve Motor Ömrü
Doğru montaj tipi ve sağlam kurulum, motorun ömrünü uzatır. Dengeli ve hizalı bir montaj, titreşimi ve rulman aşınmasını azaltır. Bu da motorun uzun süre sorunsuz çalışmasını sağlar. Montaj kalitesi, motor ömrünün önemli bir bileşenidir.
İyi bir montaj, motorun tüm diğer kaliteli özelliklerinin tam olarak kullanılmasını sağlar. Bu da uzun ömür demektir.
Doğru Tedarikçiden Doğru Montaj Tipi
Güvenilir bir tedarikçi, uygulamanıza uygun montaj tipini önerir ve doğru ürünü sağlar. Montaj tipi konusunda tereddüt yaşıyorsanız, bir uzmana danışmak doğru seçimi kolaylaştırır. Bu da kurulumda sorun yaşamamanızı sağlar. Doğru tedarikçi, doğru montaj tipi demektir.
Doğru tedarikçi seçiminin ölçütlerini elektrik motoru satıcısı seçimi yazımızda anlatıyoruz. Uzman desteği, doğru montaj seçimini sağlar.
B14 ve Küçük Flanş Montaj
B5'in yanında, daha küçük motorlar için B14 olarak adlandırılan küçük flanşlı montaj tipi de vardır. Bu tip, küçük güçlü motorların kompakt biçimde bağlanmasını sağlar. B14, özellikle küçük pompa ve makine uygulamalarında kullanılır. Küçük flanş, sınırlı alanda hassas bağlantı sunar.
Motorun gücü ve boyutu, B5 mi yoksa B14 mü kullanılacağını belirler. Doğru flanş tipi, uygulamaya göre seçilir.
Montaj Tipi Kodlarını Okumak
Montaj tipi kodlarında "B" harfi montaj biçimini, yanındaki sayılar ise yapıyı belirtir. Bu kodları okumak, motorun nasıl bağlanacağını anlamayı sağlar. Katalog ve etiket bilgilerinde bu kodlar yer alır. Kodları doğru yorumlamak, doğru motoru seçmenin parçasıdır.
Etiket ve katalog bilgilerini etiket bilgileri yazımızda ele alıyoruz. Kod okuma, bilinçli seçimi destekler.
Montaj Zemininin Önemi
Ayaklı montajda, motorun sabitlendiği zemin düz, sağlam ve titreşimsiz olmalıdır. Dengesiz veya zayıf bir zemin, titreşim ve hizalama sorunlarına yol açar. Sağlam zemin, motorun dengeli çalışmasının temelidir. Bu yüzden montaj zemini dikkatle hazırlanmalıdır.
İyi hazırlanmış bir zemin, motorun titreşimsiz ve uzun ömürlü çalışmasını sağlar. Bu da montajın önemli bir adımıdır.
Cıvata ve Bağlantı Sıkılığı
Motorun montaj cıvataları, doğru tork değeriyle sıkılmalıdır. Gevşek cıvatalar, çalışma sırasında titreşimle iyice gevşer ve motorun yerinden oynamasına yol açabilir. Aşırı sıkma ise gövdeye zarar verebilir. Doğru sıkılık, sağlam ve güvenli bir montaj sağlar.
Bağlantı sıkılığı, periyodik olarak kontrol edilmelidir. Titreşimli uygulamalarda bu kontrol daha da önemlidir.
Kaplin ve Kasnak Bağlantısı
Motorun gücü ekipmana kaplinle veya kasnak-kayışla aktarılabilir. Kaplinli bağlantıda hizalama kritikken, kayışlı bağlantıda kayış gerginliği önemlidir. Montaj tipi, bu bağlantı yöntemiyle uyumlu seçilmelidir. Doğru bağlantı, gücün verimli aktarılmasını sağlar.
Yanlış kaplin veya kasnak ayarı, titreşim ve rulman zorlanması yaratır. Bu yüzden bağlantı dikkatle yapılmalıdır.
Montaj ve Soğutma İlişkisi
Motorun montaj konumu, soğutmasını da etkiler. Motorun soğutma fanının havayı serbestçe geçirebilmesi için çevresinde yeterli boşluk olmalıdır. Çok kapalı veya sıkışık bir montaj, soğutmayı engeller ve ısınmaya yol açar. Bu yüzden montajda hava akışı gözetilmelidir.
İyi havalandırılmış bir montaj, motorun serin çalışmasını sağlar. Soğutmanın önemini elektrik motoru sıcaklık kontrolü yazımızda anlatıyoruz.
Dikey Montajda Eksenel Yük
Dikey monte edilen motorlarda, milin taşıdığı eksenel yük artar. Bu yüzden dikey uygulamalar, eksenel yüke uygun rulman ve tasarım gerektirir. Yanlış seçilmiş bir motor, dikey montajda rulman sorunları yaşar. Dikey montaj, özel dikkat gerektirir.
Dikey uygulamalar için tasarlanmış motorlar, bu yükü güvenle taşır. Doğru seçim, dikey montajda da uzun ömür sağlar.
Montaj Tipi ve Maliyet
Farklı montaj tipleri, üretim ve fiyat açısından da farklılık gösterebilir. Bazı özel montaj tipleri, standart tiplere göre daha maliyetli olabilir. İhtiyaç duyulmayan özel bir montaj tipi seçmek, gereksiz maliyet demektir. Doğru tip, hem işlevsellik hem de maliyet açısından değerlendirilmelidir.
Montaj tipinin fiyata etkisini fiyatı belirleyen etkenler yazımızda ele alıyoruz. Doğru tip, gereksiz maliyeti önler.
Montaj Öncesi Kontroller
Montaj öncesinde motorun, ekipmanın ve zeminin kontrol edilmesi önemlidir. Motorun montaj tipi ekipmanla uyumlu mu, zemin sağlam mı, bağlantı noktaları doğru mu; bunlar kontrol edilmelidir. Bu ön kontroller, kurulumda sorun yaşanmasını önler. Doğru hazırlık, başarılı bir montajın temelidir.
Montaj öncesi planlama, kurulumu hızlı ve sorunsuz kılar. Bu da zaman ve maliyet tasarrufu sağlar.
Montaj ve Üretici Talimatları
Her motorun montajı, üretici talimatlarına uygun yapılmalıdır. Bu talimatlar; doğru montaj tipini, cıvata torklarını ve hizalama gereksinimlerini içerir. Talimatlara uymak, hem doğru montajı hem de garantinin korunmasını sağlar. Bu yüzden montaj kılavuzu dikkate alınmalıdır.
Garanti ve montaj ilişkisini elektrik motoru garantisi yazımızda ele alıyoruz. Doğru montaj, garantiyi de korur.
Montaj Tipi Değişimi Mümkün mü?
Bir motorun montaj tipi, üretiminde belirlenir; ancak bazı motorlarda ek parçalarla farklı montaj tiplerine uyum sağlanabilir. Yine de en doğru yaklaşım, baştan uygulamaya uygun montaj tipinde motor seçmektir. Sonradan dönüşüm, her zaman mümkün veya pratik olmayabilir. Bu yüzden ilk seçim önemlidir.
Doğru montaj tipini baştan seçmek, sonradan sorun yaşamamayı sağlar. Bu da bilinçli bir alım demektir.
Ağır Uygulamalarda Montaj
Ağır sanayi uygulamalarında, titreşim ve yük nedeniyle sağlam montaj kritiktir. Bu uygulamalarda B35 gibi kombine montaj tipleri, ek sağlamlık sağlar. Sağlam montaj, ağır koşullarda motorun yerinde ve dengeli kalmasını sağlar. Doğru tip, ağır sanayide güvenliği destekler.
Ağır sanayi motorları için endüstriyel elektrik motorları yazımıza bakabilirsiniz. Sağlam montaj, ağır uygulamaların gereğidir.
Montaj ve Güç Aktarım Verimi
Doğru montaj ve hizalama, motorun gücünü ekipmana kayıpsız aktarmasını sağlar. Hatalı hizalama, gücün bir kısmının sürtünme ve titreşimle kaybolmasına yol açar. Bu yüzden montaj kalitesi, verimi de etkiler. Doğru montaj, hem verim hem de uzun ömür demektir.
Verimli güç aktarımı, doğru montajla başlar. Bu da enerji tasarrufuna dolaylı katkı sağlar.
Montaj Tipi Seçim Özeti
Özetle; sabit ve yatay uygulamalarda B3, doğrudan ve hassas bağlantıda B5, sağlam ve esnek bağlantıda B35 tercih edilir. Doğru seçim, uygulamanın çalışma koşullarına, alan kısıtına ve hizalama ihtiyacına göre yapılır. Bu seçim, motorun verimli ve uzun ömürlü çalışmasını sağlar. Doğru montaj tipi, başarılı bir kurulumun temelidir.
Uygulamanızı doğru analiz etmek, doğru montaj tipini seçmenin anahtarıdır. Bu da sorunsuz bir çalışma demektir.
Uzman Desteğiyle Doğru Montaj
Montaj tipi seçimi konusunda tereddüt yaşıyorsanız, bir uzmana danışmak en doğru kararı vermenizi sağlar. Uzman, uygulamanızı ve ekipmanınızı değerlendirerek uygun montaj tipini önerir. Bu da kurulumda sorun yaşamamanızı sağlar. Doğru destek, doğru montaj demektir.
DRG Motor olarak, montaj tipi seçiminizde size teknik destek sunuyoruz. Doğru seçim, sorunsuz ve uzun ömürlü bir kurulum sağlar.
Doğru Montaj Tipi İçin DRG Motor
DRG Motor olarak; B3, B5 ve B35 montaj tiplerinde, uygulamanıza uygun motorlar sunuyoruz. Amacımız, motorun ekipmanınıza doğru ve sorunsuz bağlanmasını sağlayacak montaj tipini belirlemektir. Pompa, fan, redüktör veya konveyör; her uygulama için doğru montaj tipinde motoru öneriyoruz.
Uygulamanıza en uygun montaj tipinde motoru seçmek ve teknik destek almak için DRG Motor ile iletişime geçebilir, ürün yelpazemizi ürünlerimiz sayfasından inceleyebilirsiniz. Doğru montaj tipi, motorunuzun ekipmanınızla mükemmel uyumunu sağlar.
