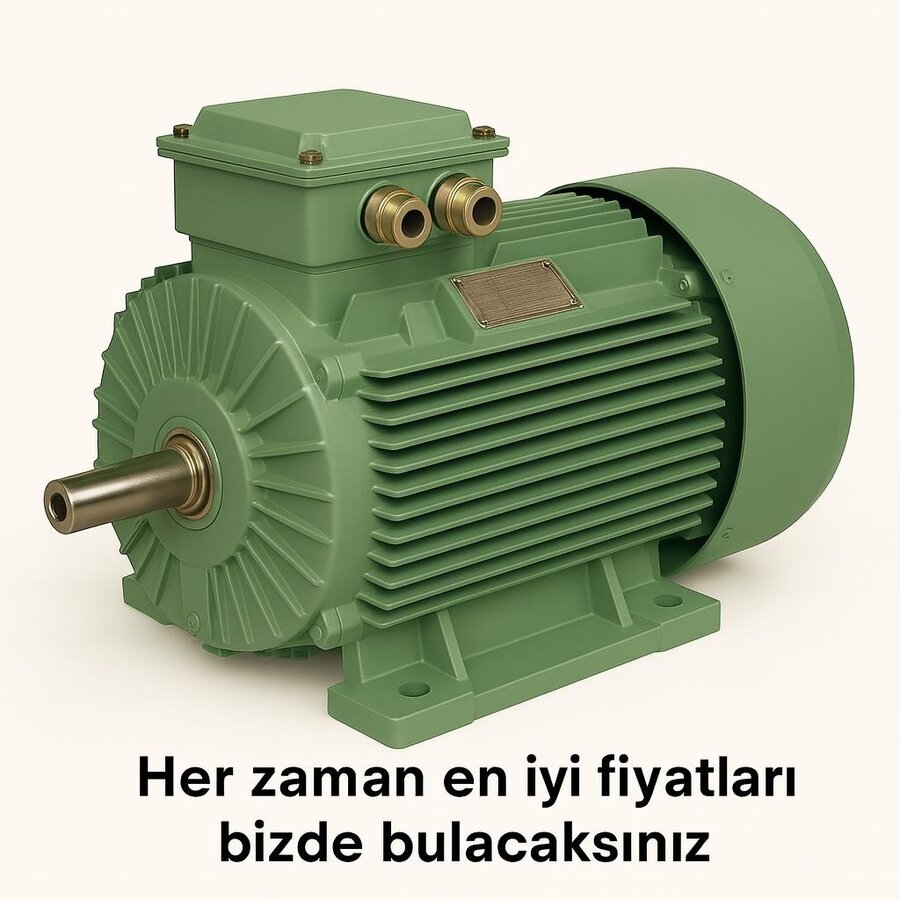

Düşük devirde çalışıp yüksek tork üreten elektrik motorları, redüktör maliyetini azaltmak ve mekanik aktarımı sadeleştirmek isteyen işletmeler için pratik bir orta nokta sunar. 1,5 kW gücündeki 6 kutuplu bu model, 1000 d/d senkron hız sınıfında yer alır ve orta ölçekli tork gereksinimleri olan makinelerde dengeli bir performans verir. Bu yazıda söz konusu motorun elektriksel ve mekanik karakteristiğini, hangi uygulamalara oturduğunu ve doğru seçimde nelere dikkat edilmesi gerektiğini ayrıntılı ele alıyoruz.

1000 d/d Hız Sınıfı ve Kutup Sayısının Anlamı

Asenkron motorlarda senkron hız, şebeke frekansı ve kutup sayısı tarafından belirlenir. 50 Hz şebekede 2 kutuplu motor 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu motor ise 1000 d/d senkron hızda döner. 1,5 kW 1000 devir motor 6 kutupludur ve sincap kafesli rotordaki kayma (slip) nedeniyle yük altında gerçek devri yaklaşık 940-960 d/d aralığında oturur. Daha az kutuplu yüksek devirli bir motora göre aynı güçte daha düşük hız, daha yüksek nominal tork demektir; bu da redüktör kademesi sayısını azaltma imkânı verir.

Tork Hesabı ve Mekanik Aktarımdaki Avantaj

Motor milinden alınan tork, güç ve devir arasındaki ilişkiden çıkar. 1,5 kW gücünde, yaklaşık 950 d/d gerçek devirde milden alınan sürekli tork kabaca 15 Nm civarındadır; aynı gücü 2 kutuplu (2900 d/d) bir motor verseydi tork yaklaşık 5 Nm olurdu. Üç kat fark, 1000 devir motoru karıştırıcı, redüktörlü konveyör ve düşük hızlı tahrik gibi uygulamalarda doğrudan avantajlı kılar.

  • Daha yüksek nominal tork sayesinde redüktör çevrim oranı küçülür
  • Düşük hız, sarsıntısız ve titreşimi azaltılmış bir hareket sağlar
  • Ağır yük altında kalkışta zorlanma riski azalır

Elektriksel Yapı ve Bağlantı Seçenekleri

Bu sınıftaki motorlar standart olarak trifaze 400V / 50Hz şebekeye uygundur. 1,5 kW gibi nispeten düşük bir güçte doğrudan yol verme (DOL) çoğu uygulamada sorun çıkarmaz; ancak hassas hız kontrolü ya da enerji optimizasyonu istenen yerlerde frekans konvertörü (VFD) tercih edilir. Sürücü ile çalıştırıldığında motorun klemens kutusundaki bağlantı, sürücü çıkış gerilimine göre yıldız ya da üçgen seçilmelidir.

  • Yumuşak kalkış sayesinde kayış-kasnak ve dişli aşınması azalır
  • İhtiyaca göre devir düşürülerek kısmi yükte enerji tüketimi optimize edilir
  • Aşırı akım, faz kaybı ve gerilim dalgalanmasına karşı koruma sağlanır

Verim Sınıfı ve İşletme Maliyeti

IEC 60034-30-1 standardı motorları IE1'den IE5'e kadar verim sınıflarına ayırır. 1,5 kW 1000 devir motorlar genellikle IE2 ya da IE3 sınıfında tedarik edilir. Yüksek verim sınıfı, aynı mekanik gücü daha az şebeke gücü çekerek üretmek anlamına gelir; bu da kayıpların ısıya dönüşen kısmını azaltır. Günde 8 saatten fazla çalışan bir sistemde IE3 ile IE2 arasındaki birkaç puanlık verim farkı bile yıllık elektrik faturasında hissedilir bir tasarruf yaratır. IE3 verimli elektrik motorları hakkında ayrıntılı bilgiyi blog kategorimizde bulabilirsiniz.

Yalıtım, Koruma Sınıfı ve Soğutma

Endüstriyel ortamlarda dayanıklılığın belirleyicileri yalıtım ve koruma sınıfıdır. Bu motorlar tipik olarak F sınıfı yalıtıma (155°C dayanım) ve IP55 koruma sınıfına sahiptir; IP55, toz girişine karşı tam koruma ve her yönden gelen su jetlerine karşı dayanım sağlar. TEFC (tam kapalı, fan soğutmalı) gövde yapısında mile bağlı harici fan, çalışma sırasında gövdeyi sürekli soğutur. Bu sayede tozlu, nemli atölye koşullarında dahi motorun iç sıcaklığı güvenli sınırlarda kalır.

S1 Sürekli Çalışma ve Bağlantı Tipleri

Bu motorlar S1 çalışma rejimine, yani sabit yükte sürekli (kesintisiz) çalışmaya uygundur. Mekanik montaj açısından B3 (ayaklı), B5 (flanşlı) ve B14 (yüz flanşlı) gibi bağlantı biçimleriyle tedarik edilebilir. Redüktörle doğrudan eşleştirilecek uygulamalarda B5 ya da B14 flanşlı tipler tercih edilirken, zemin ya da şasi üzerine sabitlenen sistemlerde B3 ayaklı gövde pratiktir. Doğru bağlantı tipinin seçilmesi, montaj sırasındaki eksen kaçıklığını ve buna bağlı rulman yükünü en aza indirir.

Tipik Kullanım Alanları

1,5 kW 1000 devir motor, orta tork ve düşük hız isteyen birçok makinede karşımıza çıkar:

  • Redüktörlü tahrik sistemleri ve düşük hızlı konveyör bantları
  • Sıvı transfer pompaları (su, yağ, kimyasal akışkanlar)
  • Karıştırıcı ve mikser tankları
  • Ahşap ve metal işleme tezgâhlarında yardımcı tahrik
  • Tarım ekipmanlarında yem kırma ve besleme helezonları
  • Fan ve havalandırma uygulamaları

Bu makinelerin ortak özelliği, hızdan çok kararlı tork talep etmeleridir; 6 kutuplu yapı tam da bu ihtiyaca yanıt verir. Pompa ve fan uygulamalarındaki seçim detayları için drgmotor.com ürün sayfalarını inceleyebilirsiniz.

Bakım, Rulman Ömrü ve Seçimde Dikkat Edilecekler

Düzenli kontrol, motor ömrünü doğrudan belirler. Rulman gürültüsünün periyodik dinlenmesi, fan kapağının temiz tutulması ve klemens bağlantılarının sıkılığının kontrolü en temel bakım adımlarıdır. Doğru motoru seçerken yalnızca güç değil; gerçek devir, çalışma rejimi, ortam sıcaklığı ve montaj tipi birlikte değerlendirilmelidir.

Eksen Yüksekliği ve Gabari Uyumu

1,5 kW 6 kutuplu motorlar genellikle 90L ya da 100L gövde gabarisinde, yani 90-100 mm eksen yüksekliğinde sunulur. Eksen yüksekliği, mil merkezinin ayak tabanına olan mesafesidir ve bir makineye motor takarken kaplin ya da kasnak hizasını doğrudan belirler. Aynı güçteki 4 kutuplu bir motora göre 6 kutuplu model bir gabari büyük olabilir; çünkü düşük devirde aynı gücü vermek için daha fazla bakır ve daha geniş bir manyetik kesit gerekir. Yenileme amaçlı motor değişiminde mevcut makinenin delik aralığı, mil çapı ve kama ölçüsünün yeni motorla birebir örtüşmesi, montaj sırasında zaman kaybını önler.

  • Mil çapı bu gabaride tipik olarak 24-28 mm aralığındadır
  • Ayak delik aralıkları IEC standardına göre sabittir, marka bağımsız uyum sağlar
  • Flanşlı tiplerde pilot çapı (rabbet) redüktör girişiyle eşleşmelidir

Frekans Konvertörü ile Düşük Devirde Soğutma

Bir noktayı atlamamak gerekir: mile bağlı harici fanla soğuyan standart bir motoru VFD ile nominal hızının çok altında uzun süre çalıştırırsanız, fanın hava debisi de düştüğü için soğutma zayıflar. 1000 devir bir motoru 500 d/d civarında sürekli yük altında çalıştıran uygulamalarda bu durum göz önünde tutulmalı; yüksek momentin sürekli talep edildiği işlerde ya bir kademe büyük motor seçilir ya da harici (zorlanmış) soğutma fanı eklenir. Tersi durumda, yani motor çoğunlukla nominal hız ve üzerinde çalışacaksa standart soğutma yeterlidir. Bu denge, sürücülü kurulumlarda motor sıcaklığının uzun vadeli sargı ömrüne etkisini belirleyen başlıca etkendir.

Yıllık Enerji Maliyeti Üzerine Bir Örnek

Verim sınıfının cebe etkisini somutlaştırmak faydalı olur. 1,5 kW bir motor günde 10 saat, yılda 300 gün çalışsın. IE2 sınıfında verim yaklaşık yüzde 82, IE3 sınıfında yaklaşık yüzde 86 kabul edilirse, çekilen şebeke gücü IE2 için yaklaşık 1,83 kW, IE3 için yaklaşık 1,74 kW olur. Aradaki 0,09 kW fark, yılda 3000 saat çalışmada yaklaşık 270 kWh tasarruf demektir. Tek bir küçük motorda bu rakam mütevazı görünse de, bir tesiste onlarca motorun toplamında verim sınıfı seçimi işletme bütçesinde gözle görülür bir kalem haline gelir. Bu yüzden uzun süre çalışacak sistemlerde başlangıç fiyatından çok ömür boyu enerji maliyeti dikkate alınmalıdır.

1,5 kW 1000 devir motoru, orta tork ihtiyacı olan sistemlerde redüktör yükünü hafifleten, kararlı ve enerji açısından dengeli bir tercihtir. İhtiyacınıza uygun güç, kutup sayısı ve bağlantı tipindeki motorları İzmir merkezli tedarik ağımızla sunuyoruz; uygulamanıza en doğru oturan modeli birlikte belirleyebiliriz.
