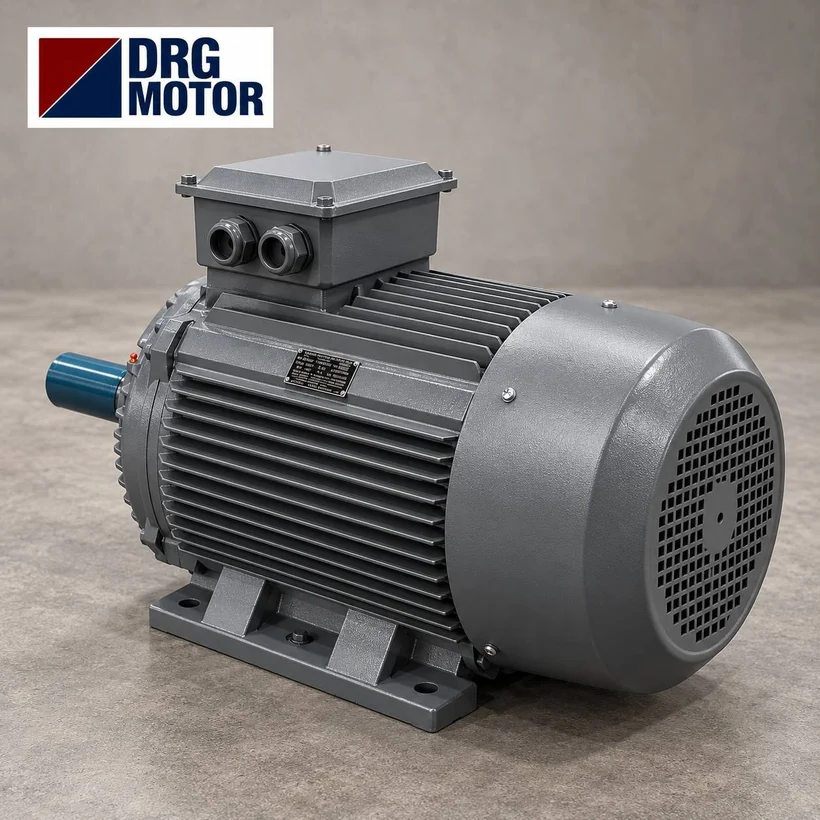

Qu'est-ce qu'un moteur électrique

Le moteur électrique est l'appareil électromécanique fondamental qui convertit l'énergie électrique en énergie mécanique et qui met les machines en mouvement. Utilisés dans un domaine très large, de la vie quotidienne à l'industrie lourde, les moteurs électriques sont la principale source de mouvement dans les sites de production, les ateliers, les machines agricoles, les systèmes d'automatisation et d'innombrables appareils domestiques. Dans cet article, vous trouverez réunis ce qu'est un moteur électrique, comment il fonctionne, sa structure interne, ses types, ses domaines d'utilisation ainsi que les principes d'un choix correct et de l'entretien.

DRG Motor figure parmi les marques qui répondent professionnellement à ce besoin, avec les solutions fiables et à haut rendement qu'elle propose dans le domaine des technologies du moteur électrique.

Comment fonctionne un moteur électrique ? (Principe de fonctionnement)

Le principe de fonctionnement du moteur électrique repose sur la conversion de l'énergie électrique en énergie mécanique par l'intermédiaire de champs magnétiques. Ce principe s'explique par les lois de l'électromagnétisme, en particulier par la loi de l'induction électromagnétique de Faraday et la force de Lorentz. Le courant électrique appliqué au moteur traverse les bobinages du stator et crée un champ magnétique tournant ; ce champ engendre des forces électromagnétiques sur le rotor et provoque sa rotation.

Le processus se déroule fondamentalement en quatre étapes : le courant qui traverse les bobinages du stator crée un champ magnétique, ce champ interagit avec les conducteurs du rotor, la force de rotation qui en résulte (le couple) fait tourner le rotor et l'énergie électrique se transforme en énergie mécanique par l'arbre. Ce mouvement mécanique est utilisé pour entraîner une pompe, un ventilateur, un convoyeur ou un compresseur. Dans les moteurs à courant alternatif (AC), l'écart entre le champ tournant et la vitesse du rotor assure le fonctionnement asynchrone, tandis que dans les moteurs synchrones le rotor tourne à la même vitesse que le champ du stator.

Pour une explication détaillée et pas à pas du principe de fonctionnement, vous pouvez consulter notre article comment fonctionne un moteur électrique .

Structure interne et composants du moteur électrique

Lorsque vous regardez un moteur électrique de l'extérieur, vous ne voyez qu'un carter métallique, un arbre et quelques raccordements. Pourtant, sous cette apparence sobre se cache une ingénierie qui transforme silencieusement l'énergie électrique en mouvement de rotation. Le moteur se compose de pièces complémentaires telles que le stator, le rotor, le carter, l'arbre, les roulements, le ventilateur de refroidissement et le boîtier à bornes.

Stator

Le stator est la partie fixe du moteur qui produit le champ magnétique. Il est constitué d'un noyau formé par l'empilage sous presse de fines tôles d'acier au silicium ; le fait que ces tôles soient minces et isolées les unes des autres réduit les pertes par courants de Foucault et l'échauffement excessif. Lorsque le courant traverse les bobinages en cuivre placés dans les encoches situées sur la circonférence intérieure du noyau, le stator se comporte comme un aimant.

Bobinages

Les bobinages sont constitués de fils de cuivre isolés placés dans les encoches du stator. Dans un moteur triphasé, trois groupes de bobinages distincts sont disposés avec un angle de 120 degrés les uns par rapport aux autres ; lorsque les phases sont mises sous tension tour à tour, un champ magnétique tournant se forme à l'intérieur du stator. Le cuivre est privilégié grâce à sa haute conductivité ; la classe d'isolation du fil de bobinage (F, H par exemple) est critique pour la durée de vie du moteur.

Rotor

Le rotor est la pièce placée au centre du stator de manière à pouvoir tourner. Le type le plus répandu est le rotor à cage d'écureuil: des barres en aluminium ou en cuivre placées dans les encoches sont court-circuitées aux extrémités par des anneaux. Le second type, utilisé dans les applications exigeant un couple de démarrage élevé et un réglage de vitesse, est le rotor à bagues (bobiné). Les rotors à barres de cuivre, qui présentent moins de pertes, sont fréquemment utilisés dans les moteurs à haut rendement IE4 et IE5.

Entrefer

Le stator et le rotor ne se touchent pas ; il existe entre eux un petit espace mesuré en dessous du millimètre. Lorsque cet entrefer est étroit et égal en tout point, le champ magnétique passe plus facilement, le courant magnétisant diminue et le rendement augmente. Si l'entrefer est large ou irrégulier, le moteur consomme davantage de courant et s'échauffe ; c'est pourquoi le centrage du rotor est réalisé avec des tolérances serrées.

Arbre, roulements et paliers

L'arbre est la pièce en acier qui transmet la rotation du rotor à la machine à entraîner (pompe, ventilateur, réducteur) et il est soutenu aux deux extrémités par des roulements. Les roulements font partie des pièces qui s'usent le plus dans un moteur ; un contrôle régulier et un graissage lorsque nécessaire prolongent la durée de vie du moteur. Un mauvais alignement, une surcharge et une lubrification insuffisante sont les principales causes des défaillances de roulement.

Système de refroidissement

Pendant son fonctionnement, le moteur produit de la chaleur en raison de la résistance des bobinages et des pertes magnétiques. Le ventilateur de refroidissement situé en bout d'arbre sur la plupart des moteurs fait passer de l'air sur le carter et abaisse la température ; les ailettes présentes sur le carter augmentent la surface de dissipation de la chaleur. Sur les moteurs fonctionnant longtemps à très faible vitesse, un ventilateur de refroidissement externe (forcé) peut être utilisé.

Carter, protection et boîtier à bornes

Le carter maintient toutes les pièces ensemble et les protège des agents extérieurs ; dans les moteurs industriels, le matériau le plus répandu est la fonte, solide et bonne conductrice de chaleur. Le niveau de protection assuré est indiqué par le code IP (par exemple IP55, protection contre la poussière et les projections d'eau). Le boîtier à bornes est quant à lui le compartiment où sont réalisés les raccordements électriques ; dans les moteurs triphasés, les extrémités des bobinages y sont amenées de façon à permettre un couplage étoile ou triangle. Comme des connexions desserrées peuvent provoquer un échauffement et une perte de phase, elles doivent être contrôlées périodiquement.

Types de moteurs électriques

Les moteurs électriques sont fabriqués en différents types selon les domaines d'application, les besoins de performance et les conditions de fonctionnement. La distinction la plus fondamentale se fait entre moteurs AC et DC, selon le courant d'alimentation.

Moteurs AC (courant alternatif)

• Moteurs asynchrones à rotor à cage : il s'agit du type de moteur AC le plus répandu. Grâce à sa structure robuste et à son faible besoin d'entretien, il est très utilisé dans les pompes, ventilateurs, compresseurs et convoyeurs. Pour plus de détails, vous pouvez consulter notre article moteur électrique asynchrone .
• Moteurs à bagues (à rotor bobiné) : ils offrent un couple de démarrage élevé et un contrôle de vitesse ; ils sont privilégiés dans les applications lourdes telles que les grues et les broyeurs.
• Moteurs synchrones : ils fonctionnent à vitesse constante avec la fréquence du réseau ; ils sont idéaux pour les applications exigeant un contrôle de vitesse précis et un rendement élevé.

Selon la phase d'alimentation, les moteurs se divisent également en deux : les moteurs asynchrones monophasés fonctionnant sur réseau monophasé et les moteurs électriques triphasés, standard dans l'industrie. Du point de vue de la classe de rendement, les moteurs IE3 et supérieurs permettent des économies d'énergie.

Moteurs DC (courant continu)

• Moteurs DC à balais : ils possèdent une structure à balais et collecteur ; ils sont utilisés dans l'automobile, les petites machines et les appareils grand public.
• Moteurs DC sans balais (BLDC) : ils offrent un rendement et une robustesse supérieurs ; ils sont répandus dans les véhicules électriques, les drones et les périphériques informatiques.

Moteurs à usage spécifique

• Servomoteurs : contrôle précis de la position, de la vitesse et de l'accélération avec un couple élevé ; dans les applications d'automatisation, de robotique et de CNC.
• Moteurs pas à pas : positionnement précis ; dans la robotique, les machines CNC et les imprimantes 3D.
• Moteurs linéaires : ils produisent un mouvement linéaire au lieu d'un mouvement rotatif.
• Moteurs universels : ils fonctionnent aussi bien en AC qu'en DC ; ils sont répandus dans l'outillage à main portatif.

Parmi les types les plus fréquemment rencontrés dans l'industrie figurent également les moteurs frein et les motoréducteurs .

Plaque signalétique du moteur et critères de choix

Chaque moteur électrique porte une plaque signalétique qui fait office de carte d'identité. On y trouve la puissance nominale (kW), la tension (V), le courant (A), le facteur de puissance (cosφ), la vitesse de rotation (RPM), la fréquence (Hz), l'indice de protection (IP) et la classe d'isolation. Lors du choix d'un moteur, ces valeurs doivent être compatibles avec l'application ; fonctionner en permanence au-dessus du courant indiqué sur la plaque surchauffe le moteur et raccourcit sa durée de vie.

Le mode de montage est également important : les types les plus répandus sont le montage à pattes B3, à bride B5 et le montage combiné à pattes et à bride B35 . Le choix de la bonne puissance, de la bonne vitesse, de la classe de rendement (IE3/IE4/IE5), de l'indice de protection et du type de montage influe directement sur l'efficacité énergétique comme sur la fiabilité du système. Même si deux moteurs de même puissance se ressemblent de l'extérieur, la qualité des matériaux qu'ils contiennent (tôles à faibles pertes, bobinage en cuivre pur, roulements de qualité) crée une grande différence en matière de rendement et de durée de vie.

Dans quels domaines les moteurs électriques sont-ils utilisés ?

Les moteurs électriques se rencontrent dans presque tous les secteurs et dans de nombreuses applications quotidiennes :

• Industrie et production : systèmes de convoyeurs, machines CNC, compresseurs, systèmes de pompes et de ventilateurs, grues et presses.
• Agriculture : systèmes d'irrigation, machines de mélange d'aliments pour animaux, systèmes de transport agricole.
• Gestion des bâtiments et des installations : moteurs d'ascenseur, systèmes de ventilation, portes automatiques et systèmes de volets roulants.
• Électroménager et petits appareils : lave-linge, réfrigérateurs, ventilateurs et climatiseurs, blenders et mixeurs.
• Automobile et transport : véhicules électriques et hybrides, systèmes de trains et de tramways, systèmes auxiliaires.
• Énergie et infrastructures : éoliennes, générateurs, pompes à eau.

Entretien et installation du moteur électrique

Un fonctionnement durable et efficace d'un moteur électrique n'est possible qu'avec une installation correcte et un entretien régulier. L'entretien régulier couvre à la fois les contrôles mécaniques et électriques :

• Nettoyage : la poussière, l'huile et les particules métalliques provoquent l'échauffement du moteur ; il doit être nettoyé à intervalles réguliers.
• Contrôle des roulements : les roulements doivent être lubrifiés et remplacés s'ils sont usés.
• Raccordements : les connexions électriques doivent être serrées ; des câbles desserrés provoquent vibrations et échauffement.
• Refroidissement : les canaux d'air et le capot de ventilateur doivent être nettoyés régulièrement.
• Vibration et bruit : un bruit ou une secousse inhabituels signalent un problème d'alignement ou de palier.

Lors de l'installation, la surface de montage du moteur doit être plane et exempte de vibrations, les raccordements électriques doivent être réalisés selon les instructions du fabricant et l'alignement entre le moteur et l'équipement entraîné doit être assuré avec soin. Une installation correcte évite les défaillances précoces de roulement et les pertes de performance.

Qu'est-ce que le couple et pourquoi est-il important ?

Le couple est la force de rotation du moteur ; c'est également cette force qui déplace une charge lourde. Un couple élevé permet au moteur de tourner sans forcer sous charge. À puissance égale, les moteurs à faible vitesse produisent un couple plus élevé ; c'est pourquoi le couple passe au premier plan dans les applications exigeant un démarrage difficile.

Comme exemple d'applications exigeantes où le besoin de couple est élevé, vous pouvez consulter notre article moteurs pour installation de concassage . Le bon couple détermine l'adéquation du moteur à l'application.

Rendement et économie d'énergie

Le rendement d'un moteur indique quelle part de l'électricité qu'il consomme il convertit en travail utile. Les moteurs à haut rendement réalisent le même travail avec moins d'énergie et permettent des économies importantes dans les applications fonctionnant en continu. Le rendement est l'un des critères les plus déterminants du choix d'un moteur moderne.

Nous traitons de l'apport des classes de rendement à l'exploitation dans notre article moteurs électriques à haut rendement . Un rendement élevé est avantageux aussi bien sur le plan des coûts que sur le plan environnemental.

L'importance du bobinage en cuivre

Le cuivre utilisé dans les bobinages du moteur augmente le rendement grâce à sa haute conductivité et réduit l'échauffement. Un bobinage en cuivre de qualité permet au moteur de fournir de manière stable la puissance inscrite sur sa plaque. La qualité du bobinage, même si elle ne se voit pas de l'extérieur, détermine directement la performance.

Nous expliquons en détail l'effet de la qualité du bobinage sur le rendement dans notre article moteurs électriques à bobinage rotorique en cuivre . Le bobinage en cuivre est la pierre angulaire d'un moteur de qualité.

Carter en fonte et robustesse

Dans les moteurs industriels, le matériau de carter le plus répandu est la fonte. Le carter en fonte offre une structure à la fois solide et bonne conductrice de chaleur. Le moteur fonctionne ainsi en toute sécurité dans des conditions difficiles et sous charge élevée. La qualité du carter détermine la durée de vie et la robustesse du moteur.

L'importance d'un carter robuste se voit plus nettement, en particulier dans les applications de l'industrie lourde. Un carter solide amortit les vibrations et protège le moteur des agents extérieurs.

Qu'est-ce que l'indice de protection (IP) ?

L'indice de protection IP indique dans quelle mesure le moteur est protégé contre la poussière et l'eau. Par exemple, IP55 assure une protection contre la poussière et les projections d'eau. Pour un moteur fonctionnant dans un environnement poussiéreux et humide, on recherche un indice de protection IP élevé. Le bon indice de protection prolonge la durée de vie du moteur.

Choisir un indice de protection adapté à l'environnement de travail permet au moteur de fonctionner longtemps sans panne. C'est pourquoi les conditions ambiantes ne doivent pas être négligées dans le choix du moteur.

Couplage étoile et triangle

Les moteurs triphasés peuvent être mis en service en couplage étoile ou triangle. Le couplage étoile est généralement utilisé pour obtenir un courant faible au démarrage, tandis que le couplage triangle est utilisé en fonctionnement normal. Le démarrage étoile-triangle est une méthode répandue pour réduire le courant de démarrage des moteurs de forte puissance.

Un couplage et une méthode de démarrage corrects protègent aussi bien le moteur que le réseau. Le choix du couplage se fait en fonction de la puissance du moteur et de l'application.

Comment démarrer un moteur

Au moment du démarrage, les moteurs consomment un courant plus élevé qu'en fonctionnement normal. Pour limiter ce courant, on utilise des méthodes telles que le démarrage direct, l'étoile-triangle ou le démarreur progressif (soft starter). Un démarrage correct réduit les contraintes au lancement et prolonge la durée de vie du moteur.

La méthode de démarrage prend une importance particulière sur les moteurs de forte puissance. Le variateur de fréquence assure lui aussi à la fois un démarrage progressif et un contrôle de la vitesse.

Contrôle par variateur de fréquence

Le variateur de fréquence est un appareil qui permet de régler la vitesse du moteur selon le besoin. Un moteur à vitesse fixe peut ainsi être exploité efficacement à différentes vitesses. Dans les applications de pompes et de ventilateurs, le variateur permet une économie d'énergie importante.

Le variateur assure en même temps un démarrage progressif et protège ainsi le système mécanique. Dans les applications à charge variable, les solutions à variateur se répandent de plus en plus.

Choix de la puissance selon le profil de charge

Pour qu'un moteur fonctionne efficacement, il doit être choisi avec une puissance et une vitesse adaptées à l'application. Un moteur surdimensionné entraîne un gaspillage d'énergie, un moteur sous-dimensionné une contrainte permanente. Le bon choix assure à la fois le rendement et une longue durée de vie.

Pour voir réunies les options de puissance et de vitesse, vous pouvez consulter notre tableau des puissances (kW) et des vitesses . La bonne puissance et la bonne vitesse sont la base du choix d'un moteur.

La large diffusion des moteurs asynchrones

Le type de moteur le plus utilisé dans l'industrie est le moteur asynchrone à rotor à cage. Grâce à leur structure robuste, à leur faible besoin d'entretien et à leur coût abordable, ils sont largement privilégiés dans les pompes, ventilateurs, compresseurs et convoyeurs. Leur structure simple et résistante en a fait le standard de l'industrie.

La logique de fonctionnement et les avantages des moteurs asynchrones constituent la base de l'industrie moderne. Ces moteurs peuvent être fabriqués dans une large plage de puissances.

Les avantages des moteurs de nouvelle génération

Grâce à une conception et à des matériaux évolués, les moteurs de nouvelle génération sont plus performants et plus durables que les anciens moteurs. Ils réalisent le même travail avec moins d'énergie et s'échauffent moins. Remplacer les anciens moteurs par des moteurs performants de nouvelle génération procure un gain important à long terme.

Nous traitons des avantages qu'offrent les moteurs modernes dans notre article moteurs électriques de nouvelle génération . La technologie de nouvelle génération, c'est à la fois l'économie et la fiabilité.

Le choix du bon fournisseur

La personne auprès de laquelle vous achetez le moteur change le résultat autant que le moteur lui-même. Un vendeur fiable offre un large stock, une garantie, un support technique et une livraison rapide. Le bon fournisseur reste à vos côtés également après l'achat.

Nous exposons les critères de choix d'un fournisseur fiable dans notre article choix d'un vendeur de moteurs électriques . La bonne source, c'est le bon moteur.

Moteur électrique et continuité de production

Lorsqu'un moteur électrique s'arrête dans une entreprise, c'est le plus souvent toute la ligne de production qui s'arrête. C'est pourquoi la fiabilité du moteur affecte directement la continuité de la production. Un moteur de qualité, bien choisi et régulièrement entretenu réduit au minimum les arrêts imprévus et permet à l'entreprise de fonctionner sans interruption. Le bon moteur n'est pas seulement une pièce, c'est la garantie de la production.

DRG Motor pour le bon moteur électrique

Le moteur électrique est l'une des pierres angulaires de l'industrie moderne et un moteur bien choisi permet d'économiser de l'énergie, réduit les coûts d'entretien et garantit la continuité de la production. DRG Motor, avec sa large gamme de produits allant des faibles valeurs de kW aux gros moteurs de type industriel, son rendement élevé et sa qualité de fabrication robuste, apporte une solution aux besoins de chaque secteur. Pour choisir le moteur le mieux adapté à votre application, vous pouvez demander l'aide de l'équipe DRG Motor.
