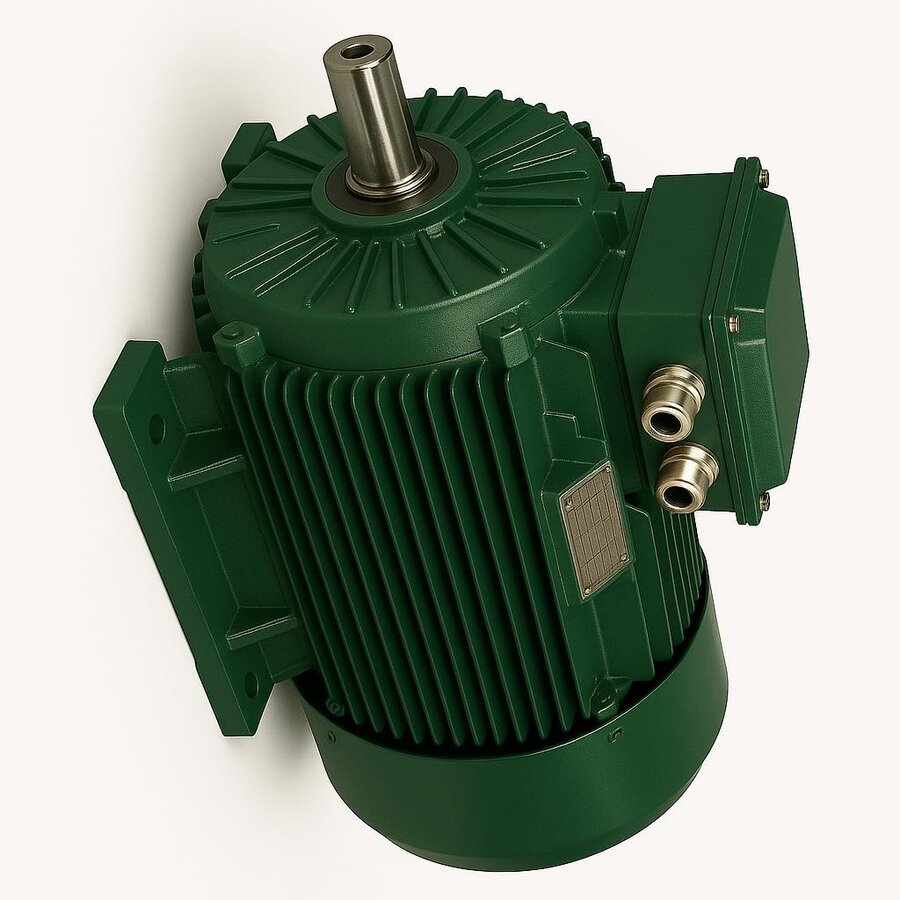

Tek fazlı asenkron motor, sanayi tipi üç fazlı beslemenin bulunmadığı ortamlarda küçük güçlü mekanik işleri görmek için tasarlanmış bir alternatif akım motorudur. Konutlardan küçük atölyelere, tarımsal sulamadan ev tipi cihazlara kadar geniş bir alanda karşımıza çıkar. Bu yazıda motorun nasıl döndüğünü, neden yol verme düzeneğine ihtiyaç duyduğunu ve hangi durumlarda üç fazlı bir motora geçmenin daha mantıklı olduğunu teknik ayrıntılarıyla ele alıyoruz.

Tek Fazlı Beslemenin Doğası

230 V / 50 Hz tek fazlı şebeke, zaman içinde tek bir sinüs dalgası olarak değişir. Bu beslemeyle tek bir sargı grubu uyarıldığında, ortaya çıkan manyetik alan döner değil, sabit bir eksen üzerinde yön değiştirerek titreşen (pulsatif) bir alandır. Titreşen alan rotorda akım indükler fakat onu belirli bir yöne doğru kendiliğinden harekete geçirecek başlangıç torkunu üretemez. İşte tek fazlı motorların tüm tasarım inceliği, bu eksik başlangıç torkunu yapay olarak yaratmaya dayanır.

Çalışma Prensibi ve Kayma

Rotor bir dış etkiyle ya da yardımcı sargıyla harekete geçtikten sonra, motor klasik asenkron prensiple çalışmaya başlar. Statorun döner alanı ile rotor arasında her zaman küçük bir hız farkı, yani kayma (slip) bulunur. Rotor, döner alanın senkron hızına asla tam olarak ulaşmaz; çünkü kayma sıfıra inseydi rotorda akım indüklenmez ve tork üretilemezdi. Tipik bir tek fazlı motorda kayma yükle birlikte yüzde 3-6 arasında değişir. Bu kayma sayesinde sincap kafesli rotor çubuklarında akım indüklenir ve dönmeyi sürdüren tork doğar.

Kutup Sayısı ve Devir İlişkisi

Tek fazlı motorlarda da senkron hız, üç fazlı muadillerinde olduğu gibi şebeke frekansı ve kutup sayısı tarafından belirlenir. 50 Hz besleme için temel devir değerleri şöyledir:

  • 2 kutup: 3000 d/d senkron hız; yükte yaklaşık 2800-2850 d/d. Yüksek devir isteyen taşlama, küçük testere ve pompalarda kullanılır.
  • 4 kutup: 1500 d/d senkron hız; yükte yaklaşık 1400-1450 d/d. En yaygın seçenektir; fan, hidrofor ve genel tahriklerde tercih edilir.
  • 6 kutup: 1000 d/d senkron hız; yükte yaklaşık 920-960 d/d. Daha yüksek tork, daha sessiz ve titreşimsiz çalışma istenen düşük devirli uygulamalarda kullanılır.

Anma hızı seçilirken tahrik edilecek yükün ihtiyaç duyduğu devir doğrudan dikkate alınmalı; gerektiğinde kayış-kasnak ya da redüktör ile devir uyarlanmalıdır.

Yol Verme Yöntemleri

Başlangıç torkunu üretmek için ana sargıya ek olarak elektriksel açıdan yaklaşık 90 derece kaydırılmış bir yardımcı sargı kullanılır. Bu kaydırmayı sağlamak için farklı teknikler vardır:

  • Dirençli yol verme (split-phase): Yardımcı sargı ince telden, daha dirençli sarılır; faz farkı sargıların direnç-endüktans oranından doğar. Düşük başlangıç torku gerektiren fanlar için uygundur.
  • Kondansatörle yol verme (capacitor-start): Yardımcı sargıya seri bir kondansatör eklenir; faz farkı 90 dereceye yaklaşır ve başlangıç torku belirgin biçimde artar. Pompa ve kompresör gibi yüklü kalkışlarda tercih edilir.
  • Daimi kondansatörlü (capacitor-run): Kondansatör çalışma boyunca devrede kalır; güç faktörünü ve verimi iyileştirir, sessiz çalışma sağlar.

Motor anma hızının yaklaşık yüzde 75'ine ulaştığında santrifüj anahtar yardımcı sargıyı devreden çıkarır; böylece ana sargı tek başına dönüşü sürdürür.

Yapısal Özellikler ve Koruma

Tek fazlı motorların gövdesi genellikle alüminyum ya da küçük pik döküm olarak imal edilir. Ev ve atölye uygulamalarında IP44 veya IP55 koruma sınıfı toz ve su sıçramasına karşı yeterli güvenliği sağlar. Sargı yalıtımı çoğunlukla B veya F sınıfıdır; F sınıfı, 155 °C'ye kadar sargı sıcaklığına dayanarak aşırı yüklenmelerde marj bırakır. Sürekli çalışma gereken yerlerde S1 çalışma rejimine uygun modeller seçilmelidir. Bağlantı tipi olarak küçük motorlarda ayaklı B3, makineye flanşla doğrudan bağlanan uygulamalarda ise B5 veya B14 gövdeler kullanılır.

Bağlantı, Yön Çevirme ve Montaj

Tek fazlı motorun dönüş yönü, ana sargı ile yardımcı sargı arasındaki bağlantı sırasıyla belirlenir. Klemens kutusundaki köprü düzeni değiştirilerek (yardımcı sargı uçları yer değiştirilerek) dönüş yönü tersine çevrilebilir; bu işlem motor dururken ve enerji kesikken yapılmalıdır. Montajda dikkat edilmesi gereken noktalar şunlardır:

  • Mil ve kaplin hizalaması doğru yapılmalı, eksen kaçıklığı titreşim ve rulman aşınmasına yol açacağından minimumda tutulmalıdır.
  • Kondansatör değeri üretici etiketindeki µF değerine uygun olmalı; yanlış değer hem torku düşürür hem sargıyı zorlar.
  • Besleme kablosu kesiti, kalkış akımını taşıyacak şekilde seçilmeli ve uygun bir termik koruma kullanılmalıdır.

Tipik Kullanım Alanları

Tek fazlı asenkron motorlar birkaç yüz wattan birkaç kW'a kadar olan güçlerde yaygındır. Başlıca kullanım alanları şunlardır:

  • Küçük dalgıç ve yüzey su pompaları, hidroforlar
  • Ev tipi ve hobi kompresörleri
  • Havalandırma ve aspirasyon fanları
  • Soğutma ve iklimlendirme üniteleri
  • Marangoz tezgâhları, taşlama ve testere makineleri

Verim, Enerji ve Sınırlamalar

Tek fazlı motorlar, yardımcı sargı ve kondansatör kaybı nedeniyle aynı güçteki üç fazlı muadiline göre daha düşük verime ve güç faktörüne sahiptir. IEC 60034-30-1 ile tanımlanan IE1-IE5 verim sınıfları öncelikle üç fazlı motorları kapsasa da, mantık aynıdır: verim ne kadar yüksekse aynı işi yapmak için şebekeden çekilen güç o kadar azdır. Basit bir örnekle, 1,1 kW mekanik güç veren bir motor yüzde 70 verimle çalışıyorsa şebekeden yaklaşık 1,57 kW çeker; verim yüzde 82'ye çıktığında bu değer 1,34 kW'a iner. Günde 8 saat ve yılda 300 gün çalışan bir tahrikte bu fark, yıllık yüzlerce kWh tasarruf anlamına gelir. Tek fazlı motorlarda ayrıca başlangıç torku sınırlıdır ve büyük güçlerde titreşim ile gürültü artar. Bu nedenle pratikte yaklaşık 3-4 kW üzerindeki ihtiyaçlarda tek fazlı çözümler ekonomik olmaktan çıkar. Asenkron AC motorlar ailesinde üç fazlı tipler, kendiliğinden döner alan oluşturduğu için ek yol verme düzeneği gerektirmez ve bu da verim ile güvenilirliği yükseltir.

Bakım ve Arıza Belirtileri

Tek fazlı motorun ömrünü uzatmak için düzenli bakım önemlidir. En sık karşılaşılan sorunlar ve kontrol noktaları şunlardır:

  • Motor kalkmıyor, uğulduyor: Genellikle kondansatör arızası, santrifüj anahtar kontaklarının yapışması ya da yardımcı sargının açık olması anlamına gelir.
  • Aşırı ısınma: Sürekli aşırı yük, yetersiz havalandırma ya da düşük şebeke gerilimi kaynaklı olabilir; sargı sıcaklığı yalıtım sınıfının üzerine çıkarsa ömür kısalır.
  • Anormal gürültü ve titreşim: Rulman aşınması, eksen kaçıklığı ya da gevşek montaj işaretidir; rulmanlar periyodik olarak gözlenmeli ve gerektiğinde değiştirilmelidir.

Tozlu ortamlarda gövde havalandırma kanatları temiz tutulmalı, klemens bağlantıları belirli aralıklarla sıkılmalı ve kondansatör şişme ya da sızıntı belirtisi gösteriyorsa hemen yenilenmelidir.

Tek Faz mı, Üç Faz mı Tercih Etmeli?

Karar verirken tesisin besleme altyapısı belirleyicidir. Eğer ortamda yalnızca 230 V tek faz mevcutsa ve güç ihtiyacı düşükse, kondansatörlü bir tek fazlı motor pratik bir çözümdür. Ancak 400 V üç faz erişilebilir durumdaysa, aynı güçte üç fazlı motor daha yüksek verim, daha düşük işletme maliyeti ve daha basit yol verme sunar. Uzun saatler çalışan uygulamalarda bu fark, yıllık enerji giderinde gözle görülür bir tasarrufa dönüşür.

Doğru Motorla Başlamanın Yolu

Bir tahrik seçerken yalnızca güç değil; başlangıç yükü, çalışma süresi, ortam koşulları ve şebeke tipi birlikte değerlendirilmelidir. DRG Motor, tek fazlı uygulamalardan büyük endüstriyel tahriklere geçişte yön gösterir ve 0,55 kW ve üzeri ihtiyaçlar için 400 V / 50 Hz üç fazlı asenkron motorları İzmir merkezli olarak tedarik eder. Uygulamanıza en uygun güç, devir ve gövde tipini birlikte belirlemek için DRG Motor teknik ekibinden destek alabilirsiniz.
