Le moteur asynchrone, type de moteur électrique le plus utilisé au monde, est le véritable cheval de trait de l'industrie. Des pompes aux grues, des convoyeurs aux concasseurs, ce moteur se trouve derrière d'innombrables machines. Mais comment ce moteur tourne-t-il exactement ? Dans cet article, nous expliquons pas à pas et dans un langage clair le principe d'induction qui constitue la base du moteur asynchrone, la façon dont le rotor se met en mouvement et pourquoi il tourne un peu plus lentement que le champ tournant.
Pour revoir le fonctionnement général du moteur, vous pouvez consulter l'article comment fonctionne un moteur électrique , et pour la formation du champ tournant, l'article champ magnétique tournant ; ici, l'accent est mis entièrement sur le mécanisme de rotation du moteur asynchrone.

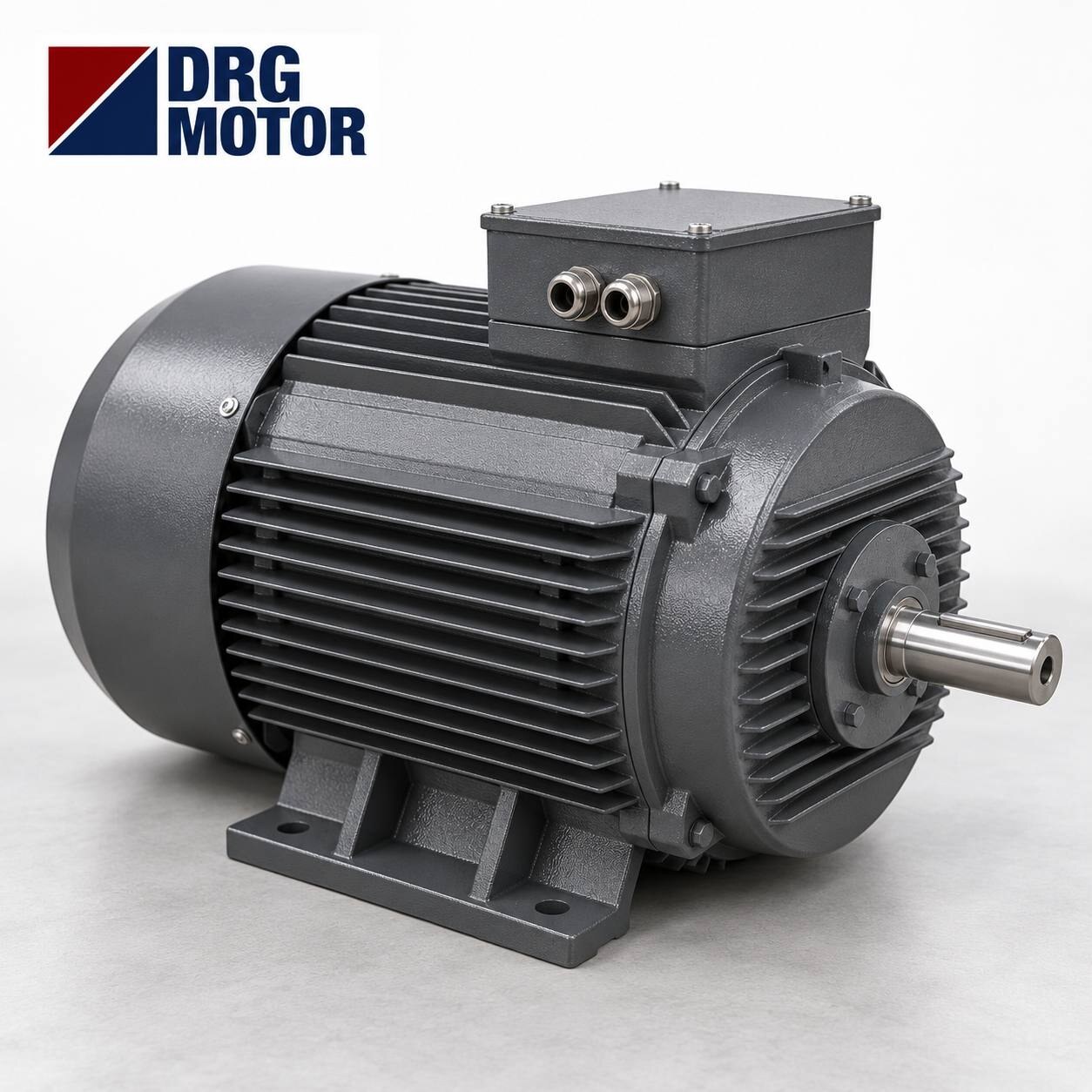

Qu'est-ce qu'un moteur asynchrone ?
Le moteur asynchrone est un moteur fonctionnant en courant alternatif dont la vitesse du rotor est toujours légèrement inférieure à celle du champ magnétique du stator. Le mot « asynchrone » exprime exactement cela : non simultané. Le rotor ne tourne pas à la même vitesse que le champ tournant ; il existe entre eux un petit écart de vitesse, et c'est précisément sur cet écart que repose le fonctionnement du moteur.
En raison de leur principe de fonctionnement, les moteurs asynchrones sont également appelés moteurs à induction. En effet, le courant dans le rotor n'est pas créé par une liaison extérieure, mais par effet magnétique, c'est-à-dire par induction. Cette particularité confère au moteur à la fois de la simplicité et une robustesse exceptionnelle.
Le principe d'induction
Au cœur du moteur asynchrone se trouve l'une des lois les plus fondamentales de la physique : l'induction électromagnétique. Selon cette loi, s'il existe un champ magnétique variable à proximité d'un conducteur, une tension apparaît dans ce conducteur. Si le conducteur forme un circuit fermé, cette tension engendre un courant.
Dans le moteur asynchrone, le champ magnétique tournant produit par le stator, étant en mouvement permanent, représente un « champ variable » du point de vue des barres du rotor. Ce champ variable induit une tension dans les barres du rotor. Comme les barres du rotor sont court-circuitées à leurs deux extrémités, cette tension se transforme immédiatement en courant. C'est là le premier maillon de la chaîne qui fait tourner le moteur.
Pas à pas : comment le moteur démarre-t-il ?
Au moment où le moteur est mis sous tension, les bobinages du stator créent un champ magnétique tournant. Ce champ coupe les barres du rotor encore à l'arrêt et y induit une forte tension. Le rotor étant immobile, l'écart de vitesse avec le champ tournant est à son maximum ; c'est pourquoi un courant très élevé apparaît dans le rotor au moment du démarrage.
Ce courant fait que les barres du rotor ressentent une force à l'intérieur du champ tournant et le rotor commence à tourner. À mesure que le rotor accélère, l'écart avec le champ tournant diminue, le courant induit baisse et le moteur atteint une vitesse de fonctionnement stable. Tout ce processus se déroule en moins d'une seconde.
L'induction du courant dans le rotor
L'aspect le plus élégant du moteur asynchrone est que l'énergie est transmise au rotor sans qu'aucun câble n'y soit raccordé. Dans le rotor à cage d'écureuil, des barres en aluminium ou en cuivre sont reliées à leurs deux extrémités par des anneaux et forment un circuit fermé. Lorsque le champ tournant passe sur ces barres, il y induit un courant, exactement comme dans le bobinage secondaire d'un transformateur.
Ce courant naît uniquement par effet magnétique, et non par contact direct. Pour en savoir plus sur la structure du rotor, vous pouvez consulter l'article stator et rotor . Ce transfert d'énergie sans contact explique pourquoi le moteur asynchrone s'use si peu et possède une longue durée de vie.
La loi de Lenz et la force de rotation
Le courant induit dans le rotor crée son propre champ magnétique. Selon la loi de Lenz, ce nouveau champ apparaît dans le sens qui s'oppose à la variation qui lui a donné naissance. En pratique, cela signifie que le rotor cherche à « rattraper » le champ tournant. Le rotor commence à tourner dans le sens du champ tournant du stator, comme s'il courait derrière lui.
Cette interaction entre le champ du stator et celui du rotor crée une force de rotation sur l'arbre, c'est-à-dire un couple. Pour voir plus en détail comment le couple se forme, vous pouvez consulter l'article le couple dans les moteurs électriques .
Pourquoi le rotor tourne-t-il plus lentement que le champ tournant ?
Il y a ici un point déterminant : le rotor ne peut jamais atteindre exactement la même vitesse que le champ tournant. Car s'il y parvenait, il n'y aurait plus de mouvement relatif entre les barres du rotor et le champ, aucune tension ne serait induite et aucun courant n'apparaîtrait. Sans courant, il n'y aurait pas de force et le moteur ne tournerait pas.
C'est pourquoi le rotor tourne toujours légèrement en retard par rapport au champ tournant ; cet écart de vitesse s'appelle le glissement. Le glissement est une condition indispensable au fonctionnement du moteur. Pour le détail de cette notion, vous pouvez consulter l'article le glissement dans les moteurs asynchrones .
Moteurs asynchrones à cage d'écureuil et à bagues
Les moteurs asynchrones se divisent en deux catégories selon la structure du rotor. Le type à cage d'écureuil, avec sa structure simple et robuste dans laquelle les barres sont court-circuitées, est utilisé dans la grande majorité de l'industrie. Il ne nécessite pas d'entretien, il est bon marché et résistant. Dans le second type, le rotor à bagues, le rotor comporte des bobinages qui sont reliés vers l'extérieur par des bagues.
Le moteur à bagues permet d'obtenir un couple de démarrage élevé en ajoutant une résistance extérieure au moment du démarrage ; c'est pourquoi il est privilégié dans les applications particulières qui doivent démarrer sous une charge très lourde. Néanmoins, pour la plupart des applications actuelles, le moteur à cage d'écureuil est la solution suffisante et la plus économique.
Le moment du démarrage et le courant de démarrage
Le moment le plus difficile pour un moteur asynchrone est le démarrage. Tant que le rotor est à l'arrêt, le courant induit est très élevé ; c'est pourquoi le moteur peut absorber plusieurs fois son courant nominal au démarrage. Sur les petits moteurs, cela ne pose pas de problème, mais sur les gros moteurs ce courant élevé sollicite le réseau.
C'est pourquoi on utilise sur les gros moteurs asynchrones des méthodes de démarrage comme l'étoile-triangle ou le démarreur progressif. Nous avons traité la question de savoir quelle méthode convient dans quel cas dans la comparaison démarrage étoile-triangle .
Les avantages du moteur asynchrone
Les raisons pour lesquelles le moteur asynchrone est si répandu sont claires. Sa structure est simple ; il ne comporte ni balais, ni collecteur, ni électronique complexe. Son entretien est facile et il n'a pratiquement aucune pièce d'usure. Sa fabrication est économique, il est donc proposé à un prix abordable. Il est robuste et, utilisé correctement, il peut fonctionner pendant des décennies.
Il fonctionne à une vitesse stable même en charge et s'équilibre de lui-même. Toutes ces caractéristiques font du moteur asynchrone la force de travail incontournable de l'industrie. Pour les options triphasées, vous pouvez consulter notre page moteur asynchrone triphasé .
Les limites du moteur asynchrone
Comme toute technologie, le moteur asynchrone a lui aussi certaines limites. Raccordé directement à un réseau à fréquence fixe, sa vitesse est à peu près constante et ne peut pas être réglée facilement. Le réglage de la vitesse nécessite un appareil supplémentaire tel qu'un variateur de fréquence. Par ailleurs, son courant de démarrage est élevé et le facteur de puissance peut baisser aux faibles charges.
Ces limites ont été largement dépassées grâce aux technologies modernes d'entraînement. Aujourd'hui, avec un variateur de fréquence, le moteur asynchrone peut offrir à la fois un réglage précis de la vitesse et un rendement élevé.
Le comportement en charge
L'une des caractéristiques les plus utiles du moteur asynchrone est qu'il s'adapte lui-même à la charge. Lorsque la charge augmente, le rotor ralentit légèrement, le glissement augmente, le courant induit s'élève et le moteur produit davantage de couple pour répondre à la charge. Lorsque la charge diminue, c'est exactement l'inverse qui se produit et le moteur absorbe moins de courant.
Ce comportement auto-équilibrant rend le moteur asynchrone idéal pour de nombreuses applications. Toutefois, faire fonctionner le moteur en permanence au-delà de la charge indiquée sur sa plaque signalétique entraîne une surchauffe et une perte de rendement ; c'est pourquoi le choix correct de la puissance oriente la décision.
Si l'installation doit travailler sur un site minier, c'est le caractère de la charge qui détermine le choix
Les moteurs asynchrones se rencontrent dans presque tous les secteurs. Dans l'industrie, ils entraînent des pompes, des ventilateurs, des compresseurs, des convoyeurs et des mélangeurs. Dans l'agriculture, ils font fonctionner les pompes d'irrigation et les machines à aliments. Dans le bâtiment et les mines, ils entraînent les bétonnières et les concasseurs. Dans l'électroménager, ce sont les petits types monophasés qui sont utilisés.
Le moteur adapté est choisi selon l'application ; par exemple, pour la ventilation les moteurs de ventilateur, pour les systèmes d'eau les moteurs de pompe sont privilégiés. Pour l'ensemble des moteurs asynchrones et des moteurs AC, vous pouvez consulter la section moteurs asynchrones et AC .
Rendement et économies
Les moteurs asynchrones progressent en permanence sur le plan du rendement. Les moteurs asynchrones modernes de classe IE3, IE4 et IE5 réalisent le même travail avec beaucoup moins d'énergie. Dans une installation fonctionnant 24 h/24 et 7 j/7, choisir un moteur à haut rendement procure une économie importante au fil des années.
La plus grande partie de l'argent dépensé par un moteur au cours de sa vie correspond à la consommation électrique ; c'est pourquoi un moteur asynchrone à haut rendement rembourse rapidement l'écart de coût initial. Pour les différentes options, vous pouvez consulter la section moteurs à haut rendement et, pour faire le bon choix, demander l'assistance de l'équipe DRG Motor .
Entretien et durée de vie
L'un des plus grands avantages du moteur asynchrone est qu'il demande très peu d'entretien. Dans le type à cage d'écureuil, la seule pièce d'usure est en pratique le roulement. Un contrôle régulier des roulements, un graissage lorsque nécessaire et une mesure périodique de l'isolation du bobinage prolongent considérablement la durée de vie du moteur.
Un moteur asynchrone correctement installé, utilisé à la charge appropriée et entretenu régulièrement rend service pendant des décennies sans problème. Cette fiabilité explique pourquoi le moteur asynchrone est depuis plus d'un siècle la pierre angulaire de l'industrie.
L'histoire du moteur asynchrone
Les bases du moteur asynchrone ont été posées à la fin du XIXe siècle avec la découverte du champ magnétique tournant. Grâce aux travaux de Nikola Tesla et de Galileo Ferraris, ce type de moteur fonctionnant en courant alternatif et ne nécessitant pas de balais a vu le jour. Il est rapidement devenu la source d'énergie la plus fiable de l'industrie.
Depuis lors, le principe de fonctionnement de base du moteur asynchrone n'a pas changé ; en revanche, la qualité des matériaux, le rendement et les technologies de commande ont considérablement progressé. Aujourd'hui, malgré plus d'un siècle d'existence, le moteur asynchrone reste la machine électrique la plus produite et la plus utilisée au monde.
Qu'est-ce que le facteur de puissance (cosφ) ?
Dans les moteurs asynchrones, le facteur de puissance indique quelle part de la puissance absorbée sur le réseau le moteur convertit en travail utile. Une partie du courant est consacrée à la création du champ magnétique et ne se transforme pas directement en travail ; cela influe sur le facteur de puissance. À pleine charge, le facteur de puissance est élevé, tandis qu'à vide ou à faible charge il est plus bas.
Un facteur de puissance faible conduit à absorber inutilement trop de courant sur le réseau. C'est pourquoi des systèmes de compensation d'énergie réactive sont utilisés dans les grandes installations. Faire fonctionner le moteur à une charge proche de sa valeur de plaque est le moyen le plus simple de maintenir un facteur de puissance élevé.
Moteur asynchrone et variateur de fréquence
Même si la vitesse du moteur asynchrone est à peu près constante en raccordement direct sur le réseau, la situation change complètement avec un variateur de fréquence. Le variateur modifie la fréquence appliquée au moteur et règle ainsi la vitesse en continu. Un seul moteur asynchrone peut donc fonctionner sur une large plage de vitesse.
Cette possibilité procure de grandes économies d'énergie, en particulier dans les applications à charge variable comme les pompes et les ventilateurs. Vous trouverez en détail comment la vitesse de rotation varie avec la fréquence dans l'article vitesse de rotation du moteur .
Échauffement et refroidissement
En fonctionnement, le moteur asynchrone s'échauffe en raison de la résistance du bobinage, des pertes rotoriques et des pertes magnétiques. L'évacuation de cette chaleur est essentielle pour la durée de vie du moteur. Sur la plupart des moteurs asynchrones, le ventilateur situé en bout d'arbre refroidit le moteur en faisant circuler l'air le long du carter.
Une surcharge, une ventilation insuffisante ou une température ambiante élevée provoquent un échauffement excessif du moteur. Un fonctionnement permanent à haute température raccourcit la durée de vie de l'isolation du bobinage. C'est pourquoi le choix correct de la puissance et une bonne ventilation sont indispensables à une longue durée de vie.
Indice de protection et environnement de travail
Les moteurs asynchrones sont fabriqués selon différents indices de protection. Le code IP indique dans quelle mesure le moteur est protégé contre la poussière et l'eau. Par exemple, un moteur de classe IP55 peut fonctionner en toute sécurité dans des environnements poussiéreux et exposés aux projections d'eau. Choisir un indice de protection adapté aux conditions ambiantes réduit dès le départ le risque de panne.
Dans les applications poussiéreuses, humides ou en extérieur, on privilégie les moteurs à indice de protection IP élevé. Le bon indice de protection influe directement sur la sécurité comme sur la durée de vie du moteur.
Bien choisir son moteur asynchrone
Le choix du bon moteur asynchrone dépend de la puissance, de la vitesse, du type de charge et de l'environnement de travail de l'application. Pour les travaux polyvalents, le moteur à usage général est le plus souvent la solution la plus pratique. Une puissance supérieure au besoin augmente à la fois le coût initial et la consommation d'énergie.
Lors du choix, on compare également le couple de démarrage du moteur et le couple exigé par la charge. Un moteur mal choisi ne parvient pas à démarrer ou s'échauffe en forçant en permanence. Le bon choix apporte à la fois du rendement et une longue durée de vie.
Applications en service intensif
Certaines applications exigent du moteur asynchrone une robustesse exceptionnelle et un couple de démarrage élevé. Le concassage, les installations de concassage-criblage et les installations minières viennent en tête. Dans ces applications, le moteur fonctionne pendant des heures sous charge lourde, dans un environnement poussiéreux et soumis aux vibrations.
Pour ces conditions difficiles, on utilise des moteurs spécialement renforcés. Pour les applications en service intensif, vous pouvez consulter les options de notre page moteurs pour concasseur .
Questions fréquentes
Pourquoi le facteur de puissance (cosφ) est-il important ? Il indique quelle part de la puissance absorbée sur le réseau le moteur convertit en travail utile ; une valeur faible conduit à absorber inutilement du courant.
Le moteur asynchrone fonctionne-t-il avec un variateur de fréquence ? Oui, le variateur de fréquence règle la vitesse du moteur en continu et procure de grandes économies, en particulier dans les applications de pompe et de ventilateur.
Pourquoi le moteur asynchrone porte-t-il ce nom ? Parce que son rotor ne tourne pas de façon simultanée (synchrone) avec le champ tournant du stator ; il tourne toujours un peu plus lentement.
Comment l'énergie est-elle transmise au rotor ? Sans qu'aucun câble ne soit raccordé, par l'induction d'un courant dans les barres du rotor par le champ tournant, c'est-à-dire par voie magnétique.
Pourquoi le moteur asynchrone absorbe-t-il un courant élevé au démarrage ? Lorsque le rotor est à l'arrêt, l'écart de vitesse avec le champ tournant est maximal, ce qui correspond au courant induit le plus élevé.
La vitesse du moteur asynchrone est-elle réglable ? En raccordement direct sur le réseau, la vitesse est à peu près constante ; avec un variateur de fréquence, elle peut toutefois être réglée en continu.
Faut-il privilégier la cage d'écureuil ou les bagues ? Dans la plupart des applications, la cage d'écureuil est suffisante et économique ; pour les travaux particuliers exigeant un couple de démarrage très élevé, on privilégie le rotor à bagues.
Quelle est la robustesse d'un moteur asynchrone ? Un moteur asynchrone correctement installé, utilisé à la charge appropriée et entretenu régulièrement peut rendre service pendant des décennies sans problème ; la seule pièce d'usure est en pratique le roulement.
La force de travail silencieuse de l'industrie
Par sa simplicité, le moteur asynchrone est l'une des conceptions les plus réussies de l'ingénierie. Le champ magnétique tournant produit par le stator induit un courant dans les barres du rotor ; ce courant interagit avec le champ tournant et fait tourner le rotor. Le fait que le rotor reste toujours légèrement en retard sur le champ, c'est-à-dire le glissement, est la condition nécessaire au fonctionnement du moteur. Grâce à sa structure sans balais, solide et robuste, le moteur asynchrone continue depuis plus d'un siècle d'être la force de travail silencieuse de l'industrie. Avec les variateurs de fréquence et les conceptions à haut rendement, ce moteur classique reste au cœur des objectifs modernes d'efficacité énergétique ; bien choisi, il offre à la fois un faible coût d'exploitation et un fonctionnement ininterrompu pendant de longues années.
