Asenkron motorların çalışmasını anlamanın anahtarı tek bir kavramda gizlidir: kayma. İlk duyulduğunda bir kusur gibi görünen bu olgu, aslında asenkron motorun dönebilmesi için mutlak bir zorunluluktur. Bu yazıda kaymanın ne olduğunu, neden gerekli olduğunu, nasıl hesaplandığını ve motorun torku, ısınması ile verimi üzerindeki etkilerini ayrıntılı biçimde ele alıyoruz.

Asenkron motorun genel çalışma mantığı için asenkron motor yazısına, motorun bütünü için ise elektrik motoru nasıl çalışır yazısına bakabilirsiniz.

Kayma Nedir?

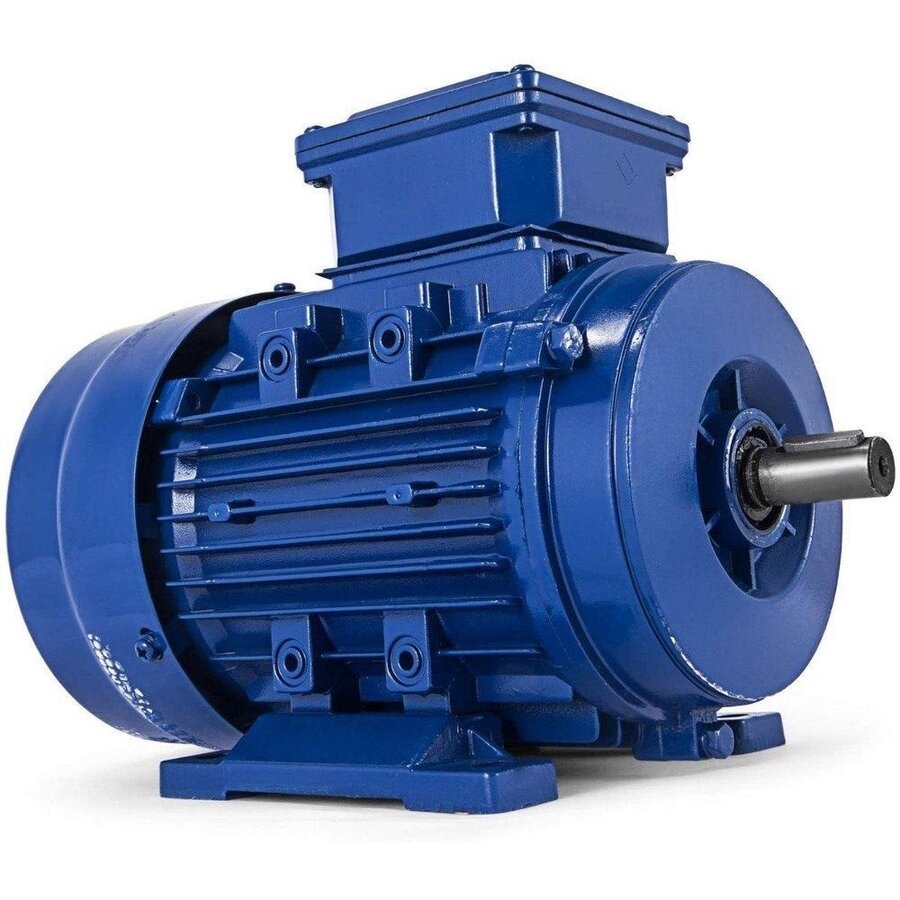

asenkron motorlarda kayma slip

Kayma, asenkron motorda statorun döner manyetik alanının hızı ile rotorun gerçek dönüş hızı arasındaki farktır. Stator alanı belirli bir senkron hızda dönerken, rotor her zaman bundan biraz daha yavaş döner. İşte bu iki hız arasındaki fark, kayma olarak adlandırılır ve genellikle yüzde olarak ifade edilir.

Bir başka deyişle kayma, rotorun döner alanı ne kadar "geriden takip ettiğini" gösterir. Rotor tam yükte daha fazla, boşta ise çok az kayar. Bu basit kavram, asenkron motorun tüm davranışını açıklayan temel anahtardır.

Kayma Neden Gereklidir?

Kayma olmadan asenkron motor çalışamaz. Çünkü rotor çubuklarında akım indüklenebilmesi için, rotor ile döner alan arasında bir bağıl hareket bulunması şarttır. Eğer rotor döner alanla tam aynı hızda dönseydi, çubukları kesen değişen bir alan kalmaz, gerilim indüklenmez ve dolayısıyla tork oluşmazdı.

Bu yüzden kayma bir kusur değil, motorun çalışmasının zorunlu koşuludur. Rotor, döner alanı yakalamaya çalışır ama yakaladığı anda tork üretmeyi durduracağı için asla tam olarak yakalayamaz. Bu zarif denge, asenkron motorun kalbinde yatar.

Senkron Hız ile Rotor Hızı

Senkron hız, döner manyetik alanın dönüş hızıdır ve şebeke frekansı ile kutup sayısına bağlıdır. Örneğin 50 Hz şebekede 4 kutuplu bir motorun senkron hızı 1500 d/dk'dır. Ancak bu motorun rotoru pratikte 1450-1480 d/dk civarında döner; aradaki fark kaymadır.

Rotor hızı asla senkron hıza eşit olmaz; ona çok yaklaşır ama her zaman altında kalır. Senkron hızın neye bağlı olduğunu daha ayrıntılı görmek için motor devir sayısı yazısına bakabilirsiniz.

Kayma Nasıl Hesaplanır?

Kayma, basit bir formülle hesaplanır: kayma yüzdesi, senkron hız ile rotor hızı arasındaki farkın senkron hıza bölünüp yüzle çarpılmasıyla bulunur. Yani kayma (%) = [(Ns − Nr) / Ns] × 100. Burada Ns senkron hız, Nr ise gerçek rotor hızıdır.

Örneğin senkron hızı 1500 d/dk olan bir motor, tam yükte 1455 d/dk dönüyorsa, kayma (1500−1455)/1500 = %3 olur. Bu basit hesap, motorun yük altında ne kadar zorlandığını anlamanın pratik bir yoludur.

Tipik Kayma Değerleri

Standart bir sincap kafesli asenkron motorda tam yükte kayma genellikle yüzde 1 ile 5 arasındadır. Küçük motorlarda bu değer biraz daha yüksek, büyük ve verimli motorlarda ise daha düşük olabilir. Yüksek verimli motorlar, daha düşük kayma ile çalışacak şekilde tasarlanır.

Düşük kayma, rotorun senkron hıza yakın döndüğü ve kayıpların az olduğu anlamına gelir. Bu yüzden kayma değeri, bir motorun verimi hakkında önemli bir ipucu verir.

Boşta, Yükte ve Kalkışta Kayma

Kayma, motorun yük durumuna göre değişir. Motor boşta çalışırken, yük çok az olduğu için kayma neredeyse sıfıra yakındır ve rotor senkron hıza çok yaklaşır. Yük arttıkça rotor yavaşlar, kayma büyür ve motor daha fazla tork üretir.

Kalkış anında ise rotor henüz durmaktadır; bu durumda kayma en yüksek değeri olan yüzde yüze ulaşır. İşte bu yüzden kalkışta indüklenen akım ve dolayısıyla çekilen akım çok yüksektir. Kalkış akımını yönetmek için kullanılan yöntemleri yıldız-üçgen yol verme yazısında ele aldık.

Kayma ve Tork İlişkisi

Kayma ile tork arasında doğrudan bir ilişki vardır. Belirli bir noktaya kadar, kayma arttıkça motorun ürettiği tork da artar. Bu, yük arttığında motorun kendini nasıl dengelediğini açıklar: yük büyüdükçe rotor yavaşlar, kayma artar ve motor daha fazla tork üreterek yükü karşılar.

Ancak bu artış sonsuz değildir; belirli bir kayma değerinden sonra tork tepe yapar ve sonra düşmeye başlar. Bu tepe noktasına devrilme torku denir. Torkun nasıl oluştuğunu ayrıntılı görmek için elektrik motorlarında tork yazısına bakabilirsiniz.

Kayma ve Rotor Frekansı

Rotorda indüklenen akımın frekansı da kaymaya bağlıdır. Kalkış anında, kayma yüksekken rotor frekansı şebeke frekansına eşittir. Motor hızlandıkça kayma azalır ve rotor frekansı da düşer. Tam yükte rotor frekansı genellikle birkaç hertz mertebesindedir.

Bu ilişki, motorun çalışma davranışını analiz etmek için önemlidir. Rotor frekansı, kaymanın doğrudan bir göstergesidir ve motorun yük altında nasıl davrandığını anlamaya yardımcı olur.

Kayma ve Isınma

Kayma arttıkça rotorda harcanan güç ve dolayısıyla üretilen ısı da artar. Rotor çubuklarında dolaşan akım, bir miktar enerjiyi ısıya dönüştürür; bu kayba "kayma kaybı" denir. Düşük kaymada bu kayıp azdır, ancak motor aşırı yüklendiğinde kayma büyür ve rotor ciddi şekilde ısınır.

Bu yüzden bir motoru sürekli aşırı yükte çalıştırmak, hem verimi düşürür hem de sargı ve rulman ömrünü kısaltır. Motorun etiket değerine uygun yükte çalıştırılması, kaymayı ve ısınmayı kontrol altında tutmanın en basit yoludur.

Kayma ve Verim

Kayma, motor veriminin doğrudan bir göstergesidir. Rotorda kayma nedeniyle harcanan güç, faydalı işe dönüşmeyen bir kayıptır. Bu yüzden düşük kayma ile çalışan bir motor daha verimlidir. Yüksek verimli motorlar, tam da bu nedenle daha kaliteli malzeme ve daha iyi tasarımla düşük kayma sağlar.

Verimli bir motor, aynı işi daha az kayma ve daha az kayıpla yapar. Yüksek verimli seçenekler için yüksek verimli motorlar bölümünü inceleyebilirsiniz.

Yük Değişiminin Kaymaya Etkisi

Asenkron motorun en kullanışlı özelliklerinden biri, yüke göre kaymayı otomatik olarak ayarlamasıdır. Yük arttığında kayma büyür ve motor daha fazla tork üretir; yük azaldığında kayma küçülür. Bu kendi kendini dengeleyen davranış, motorun farklı yük koşullarında kararlı çalışmasını sağlar.

Bu yüzden asenkron motor, değişken yüklü uygulamalarda bile güvenilir biçimde çalışır. Ancak yükün motorun kapasitesini aşması, kaymayı tehlikeli seviyelere çıkararak motoru zorlar.

Aşırı Kaymanın Belirtileri

Aşırı kayma, çoğu zaman bir sorunun habercisidir. Motorun normalden yavaş dönmesi, fazla ısınması, gücünün düşmesi veya fazla akım çekmesi, aşırı kaymanın belirtileri olabilir. Bunun nedeni genellikle aşırı yük, düşük gerilim veya mekanik bir arızadır.

Bu belirtiler fark edildiğinde, motorun yükü ve besleme gerilimi kontrol edilmelidir. Sürekli yüksek kaymada çalışmak, motorun ömrünü kısaltır ve enerji israfına yol açar.

Kaymayı Etkileyen Faktörler

Kaymayı etkileyen başlıca faktörler; yük miktarı, besleme gerilimi, rotor direnci ve motorun tasarımıdır. Yük arttıkça kayma artar. Besleme gerilimi düştüğünde motor aynı torku üretmek için daha fazla kayar. Rotor direnci yüksek olan motorlarda da kayma daha büyüktür.

Bu faktörler, motorun çalışma noktasını belirler. Doğru tasarlanmış bir motor, hedeflenen yük aralığında en uygun kayma değerinde çalışacak şekilde üretilir.

Kaymayı Kontrol Etme

Bazı uygulamalarda kaymayı kontrol etmek, motorun hızını ayarlamak için kullanılır. Bilezikli rotorlu motorlarda, rotor devresine direnç eklenerek kayma ve dolayısıyla hız değiştirilebilir. Modern uygulamalarda ise bu işi frekans konvertörü çok daha verimli biçimde yapar.

Frekans konvertörü, döner alanın hızını değiştirerek motorun hızını kademesiz ayarlar; bu, kayma ile hız kontrolünden çok daha verimlidir. Bu yüzden günümüzde hız kontrolü genellikle konvertörle sağlanır.

Kayma ve Doğru Motor Seçimi

Doğru motoru seçerken kayma değeri de göz önünde bulundurulmalıdır. Düşük kaymalı, yüksek verimli bir motor, uzun vadede daha az enerji harcar. Ağır yük altında yol alması gereken uygulamalarda ise yüksek kalkış torku ve uygun kayma davranışı önemlidir.

Uygulamanıza uygun motoru belirlemek için 3 fazlı asenkron motor seçeneklerini inceleyebilir, doğru tercih için DRG Motor ekibinden destek alabilirsiniz.

Kayma ile İlgili Yanlış Anlamalar

Kaymanın bir arıza olduğu, en yaygın yanlış anlamalardan biridir. Oysa kayma, asenkron motorun çalışması için gerekli ve normal bir olgudur. Bir diğer yanlış inanış, kaymanın her zaman düşük olması gerektiğidir; oysa motorun yük altında tork üretebilmesi için belirli bir kayma şarttır.

Önemli olan, kaymanın motorun tasarım değerleri içinde kalmasıdır. Aşırı düşük kayma motorun yeterince yüklenmediğini, aşırı yüksek kayma ise aşırı yük veya arıza olduğunu gösterebilir.

Kaymaya Göre Motor Sınıflandırması

Motorlar, kayma ve kalkış torku davranışlarına göre farklı tasarım sınıflarına ayrılır. Standart genel maksat motorları düşük kaymayla çalışır ve çoğu uygulamaya uygundur. Ancak bazı uygulamalar, kalkış anında çok yüksek tork veya darbeli yüklere dayanım gerektirir; bu durumlarda daha yüksek kaymayla çalışan özel tasarımlı motorlar kullanılır. Yüksek kaymalı motorlar, ani yük değişimlerinde rotorun bir miktar yavaşlamasına izin vererek sistemi korur ve darbe enerjisini yumuşatır.

Örneğin pres, kırıcı ve vinç gibi darbeli yük taşıyan makinelerde, yüksek kaymalı motorlar avantaj sağlar. Buna karşılık pompa ve fan gibi düzgün yüklü uygulamalarda düşük kaymalı, yüksek verimli motorlar tercih edilir. Doğru tasarım sınıfını seçmek, hem motorun ömrünü hem de sistemin verimini doğrudan etkiler; bu yüzden yalnızca güce değil, kayma davranışına da bakmak gerekir.

Kaymanın Ölçülmesi

Kaymayı belirlemek için önce rotorun gerçek hızını ölçmek gerekir. Bu, bir takometre ile mil hızının doğrudan okunmasıyla yapılabilir. Senkron hız zaten frekans ve kutup sayısından bilindiği için, ölçülen rotor hızı formülde yerine konularak kayma kolayca hesaplanır. Daha hassas ölçümler için stroboskop veya enkoder gibi cihazlar da kullanılır.

Pratikte, bir motorun kaymasını takip etmek, onun sağlığı hakkında değerli bilgi verir. Normalden yüksek bir kayma, motorun aşırı yüklendiğini veya bir arıza geliştiğini gösterebilir. Bu yüzden kritik uygulamalarda kayma, periyodik bakımın bir parçası olarak izlenir ve beklenmedik değişimler erkenden tespit edilir.

Çift Kafesli Rotor ve Kayma

Bazı asenkron motorlar, kalkış davranışını iyileştirmek için çift kafesli rotor kullanır. Bu rotorlarda biri dış, biri iç olmak üzere iki çubuk seti bulunur. Kalkış anında, yüksek rotor frekansı nedeniyle akım çoğunlukla yüksek dirençli dış kafesten geçer; bu da yüksek kalkış torku sağlar. Motor hızlandıkça akım düşük dirençli iç kafese kayar ve verim artar.

Bu zekice tasarım, hem yüksek kalkış torku hem de düşük çalışma kayması elde etmeyi sağlar. Çift kafesli rotorlar, ağır yük altında yol alması gereken ama aynı zamanda verimli çalışması beklenen uygulamalarda tercih edilir. Bu sayede tek bir motor, iki farklı ihtiyacı aynı anda karşılayabilir.

Kayma ve Güç Akışı

Bir asenkron motorda enerji, statordan hava aralığı üzerinden rotora aktarılır ve oradan mile ulaşır. Rotora aktarılan gücün bir kısmı kayma nedeniyle ısıya dönüşür; geri kalanı ise faydalı mekanik güç olarak mile iletilir. İlginç olan, rotorda ısıya dönüşen güç oranının doğrudan kayma değerine eşit olmasıdır.

Yani kayma yüzde 3 ise, rotora giren gücün yaklaşık yüzde 3'ü ısı olarak kaybolur. Bu basit ilişki, neden düşük kaymanın daha yüksek verim anlamına geldiğini açıkça gösterir. Güç akışını anlamak, motorun nerede kayıp verdiğini ve nasıl daha verimli hâle getirilebileceğini görmeyi sağlar.

Kayma ve Frekans Konvertörü

Frekans konvertörü kullanıldığında kayma davranışı yeni bir boyut kazanır. Konvertör, motorun hızını döner alanın frekansını değiştirerek ayarlar; ancak motor yine de bir miktar kayma ile çalışır. Modern vektör kontrollü sürücüler, kaymayı sürekli hesaplayarak motorun istenen torku tam olarak üretmesini sağlar.

Bu sayede asenkron motor, geniş bir hız aralığında hassas biçimde kontrol edilebilir. Devir sayısının frekansla nasıl değiştiğini motor devir sayısı yazısında ayrıntılı bulabilirsiniz. Frekans konvertörü, kaymayı bir dezavantaj olmaktan çıkarıp kontrol edilebilir bir parametreye dönüştürür.

Pratik Bir Örnek

Bir örnekle pekiştirelim: 50 Hz şebekeye bağlı 4 kutuplu bir motorun senkron hızı 1500 d/dk'dır. Bu motor boştayken neredeyse 1498 d/dk döner, yani kayma çok küçüktür. Tam yük bağlandığında ise rotor 1455 d/dk'ya yavaşlar; bu durumda kayma yüzde 3 olur. Yük daha da artarsa rotor biraz daha yavaşlar ve kayma büyür.

Bu örnek, kaymanın yük ile nasıl değiştiğini somut biçimde gösterir. Motorun etiketinde yazan anma devri (örneğin 1455 d/dk), aslında tam yükteki kaymayı da içeren gerçek çalışma hızıdır. Bu yüzden etiket devrini bilmek, motorun kayma davranışı hakkında doğrudan bilgi verir.

Sık Sorulan Sorular

Çift kafesli rotor kaymayı nasıl etkiler? Kalkışta yüksek dirençli dış kafes yüksek tork sağlar; motor hızlanınca akım iç kafese geçer ve düşük çalışma kayması ile yüksek verim elde edilir.

Etiketteki anma devri kayma içerir mi? Evet. Etikette yazan devir, tam yükteki gerçek rotor hızıdır ve bu da kaymayı zaten içerir.

Kayma neden gereklidir? Rotor çubuklarında akım indüklenmesi için rotor ile döner alan arasında bağıl hareket gerekir; kayma bu hareketi sağlar. Kayma olmazsa tork da olmaz.

Tipik kayma değeri nedir? Standart bir asenkron motorda tam yükte kayma genellikle yüzde 1 ile 5 arasındadır.

Kayma nasıl hesaplanır? Senkron hız ile rotor hızı arasındaki fark, senkron hıza bölünüp yüzle çarpılır: kayma (%) = [(Ns − Nr) / Ns] × 100.

Kayma artarsa ne olur? Belirli bir noktaya kadar tork artar; ancak aşırı kayma ısınmaya, verim kaybına ve fazla akıma yol açar.

Senkron motorda kayma var mıdır? Hayır. Senkron motorda rotor döner alanla tam aynı hızda döner, bu yüzden kayma yoktur.

Kaymayı Doğru Anlamak

Kayma, asenkron motorun en yanlış anlaşılan ama en temel kavramıdır. Bir kusur değil, motorun dönebilmesi için zorunlu olan bir koşuldur. Stator alanı ile rotor arasındaki bu küçük hız farkı, rotorda akımı indükler, torku oluşturur ve motorun yüke göre kendini dengelemesini sağlar. Kaymayı anlamak, asenkron motorun davranışını, verimini ve doğru kullanımını anlamak demektir; bu da hem enerji tasarrufu hem de uzun ömür getirir.
