Raccordement des bornes du moteur : couplage étoile et triangle

Le raccordement correct d'un moteur électrique au réseau est la première condition d'un fonctionnement sûr et performant. Sur les moteurs asynchrones triphasés, ce raccordement s'effectue dans la boîte à bornes située sur le carter. Les options de couplage étoile (Y) et triangle (Δ) que l'on y rencontre déterminent directement la tension sous laquelle le moteur fonctionnera, le courant qu'il absorbera et la manière dont il démarrera. Un pontage erroné peut empêcher le moteur de tourner ou le faire brûler en peu de temps. Sur les moteurs triphasés des classes de rendement IE3, IE4 et IE5 que nous fournissons chez DRG Motor, un raccordement correct des bornes est le fondement de la performance comme de la sécurité. Dans cet article, nous traitons en détail la structure de la boîte à bornes, les différences entre le couplage étoile et triangle, la signification des valeurs de tension figurant sur la plaque signalétique et le couplage à utiliser selon le réseau.

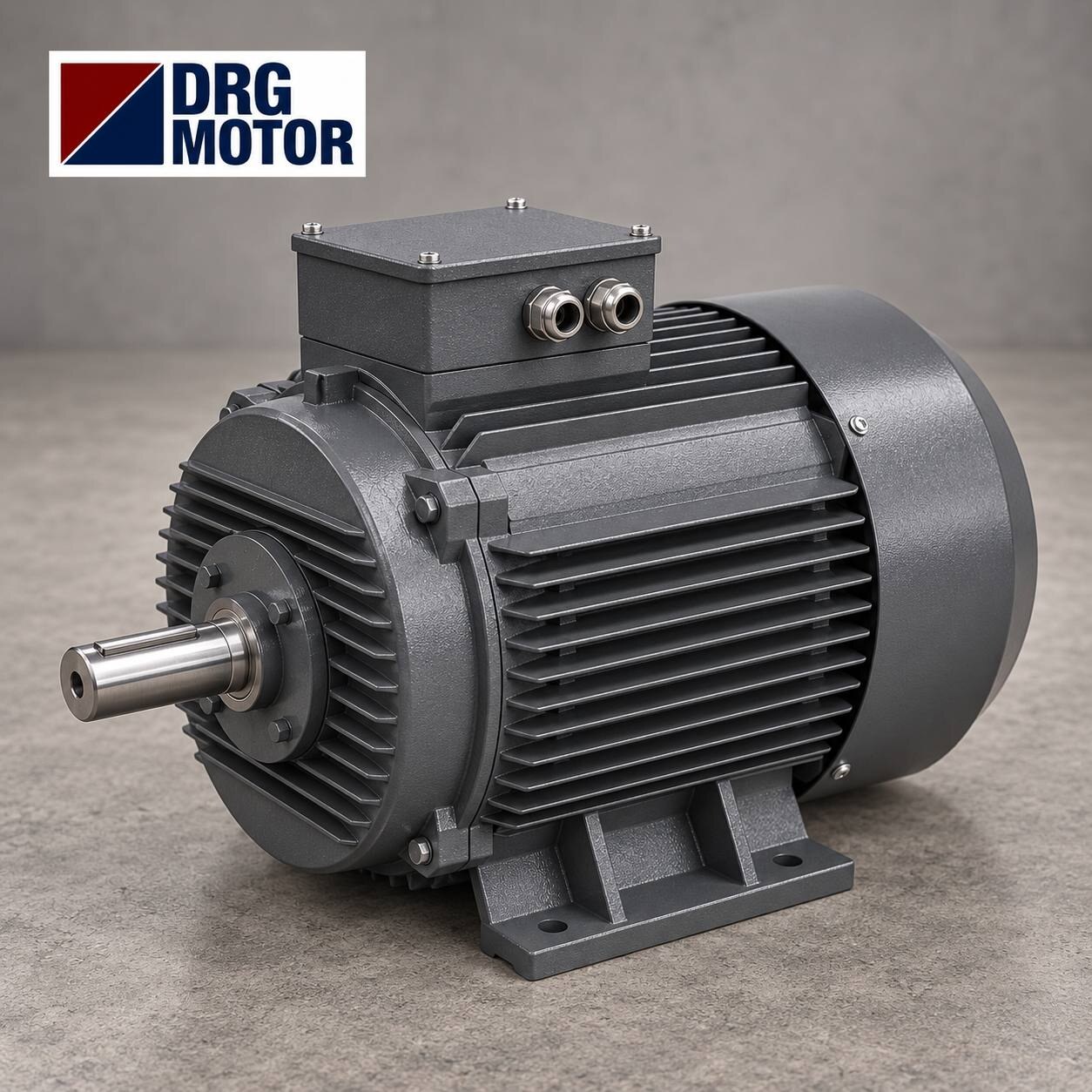

Qu'est-ce qu'une boîte à bornes ?

La boîte à bornes est la partie où les extrémités des bobinages du stator sont sorties et où les câbles du réseau sont raccordés. Elle se trouve généralement sur le carter du moteur, dans un boîtier muni d'un couvercle. Elle contient six extrémités de bobinage et les barrettes de pontage utilisées pour les relier entre elles. Cette boîte d'apparence simple est l'endroit où sont réalisés les raccordements critiques qui déterminent le fonctionnement du moteur.

Extrémités de bobinage : U1-V1-W1 et U2-V2-W2

Un moteur triphasé comporte trois bobinages. Chaque bobinage ayant deux extrémités, six extrémités au total sont amenées dans la boîte à bornes. Ces extrémités sont désignées de façon standard par U1, V1, W1 (extrémités de début) et U2, V2, W2 (extrémités de fin). Cette désignation est une norme internationale ; ainsi, quelle que soit la marque du moteur, la logique de raccordement est la même.

Rôle des barrettes de pontage

Les barrettes de pontage de la boîte à bornes relient les six extrémités de bobinage de différentes manières pour former un couplage étoile ou triangle. Changer la position de ces barrettes permet de modifier le type de couplage du moteur sans démonter physiquement le moindre câble. Un pontage correct est la clé d'un fonctionnement du moteur adapté à la tension du réseau.

Comment réaliser le couplage étoile (Y) ?

Dans le couplage étoile, les extrémités de fin des trois bobinages (U2, V2, W2) sont réunies en un point ; ce point est appelé point étoile ou point neutre. Les extrémités de début (U1, V1, W1) sont quant à elles raccordées aux trois phases du réseau. Dans la boîte à bornes, cela s'obtient en pontant entre elles les extrémités U2-V2-W2 à l'aide des barrettes.

Comment réaliser le couplage triangle (Δ) ?

Dans le couplage triangle, l'extrémité de fin de chaque bobinage est raccordée à l'extrémité de début du bobinage suivant ; les bobinages sont ainsi mis bout à bout et forment un triangle fermé. Dans la boîte à bornes, cela se fait en pontant les extrémités U1-W2, V1-U2 et W1-V2. Les phases du réseau sont toujours prises aux trois sommets.

Notion de tension de ligne et de tension de phase

Pour comprendre les types de couplage, il faut distinguer deux notions fondamentales. La tension de ligne est la tension entre deux phases ; la tension de phase est celle entre une phase et le neutre. Dans le couplage étoile, les bobinages voient la tension entre phase et neutre, alors que dans le couplage triangle ils voient directement la tension de ligne. Cette distinction est à l'origine des différences de courant et de couple.

Types de courant : courant de ligne et courant de bobinage

Comme pour la tension, il existe deux notions pour le courant. Le courant de ligne est le courant absorbé sur le réseau ; le courant de bobinage est celui qui traverse un bobinage. Dans le couplage étoile, le courant de ligne est égal au courant de bobinage ; dans le couplage triangle, le courant de ligne vaut environ 1,73 fois le courant de bobinage. Cette relation est déterminante pour le choix du câble et des organes de protection.

Différence fondamentale entre étoile et triangle

La différence fondamentale entre les deux couplages réside dans la tension appliquée à chaque bobinage. Dans le couplage étoile, chaque bobinage reçoit environ 0,58 fois (1/√3) la tension de ligne du réseau, alors que dans le couplage triangle chaque bobinage voit la pleine tension de ligne. Cette différence influence directement le courant absorbé et le couple produit par le moteur.

Tableau comparatif étoile et triangle

Nous avons rassemblé dans le tableau ci-dessous les différences pratiques entre les deux types de couplage. Ce tableau vous permet de voir rapidement quel couplage convient à quelle situation.

Que signifie 230/400 V Δ/Y sur la plaque signalétique ?

L'indication « 230/400 V Δ/Y » que nous voyons souvent sur la plaque signalétique du moteur signifie que le moteur peut fonctionner sur deux réseaux différents. La première tension (230 V) correspond au couplage triangle, la seconde (400 V) au couplage étoile. Autrement dit, sur un réseau ayant une tension de ligne de 400 V, ce moteur est couplé en étoile ; sur un réseau de 230 V de tension de ligne, il est couplé en triangle. Ces valeurs doivent être lues correctement et nous les avons traitées en détail dans notre article informations de la plaque signalétique.

Quel couplage pour quel réseau ?

La règle d'or pour choisir le bon couplage est la suivante : la tension vue par chaque bobinage doit être égale à la tension de bobinage indiquée sur la plaque signalétique. En Türkiye, la tension de ligne standard du réseau triphasé est de 400 V. Un moteur dont la plaque indique 400 V Y / 230 V Δ se couple en étoile sur ce réseau. S'il est couplé en triangle, chaque bobinage voit 400 V alors qu'il est conçu pour 230 V ; dans ce cas, le moteur absorbe un courant excessif et brûle.

Conséquences d'un couplage erroné

Coupler en triangle un moteur qui doit l'être en étoile applique aux bobinages une tension très supérieure à celle prévue. Le résultat est une surchauffe rapide et un bobinage brûlé. À l'inverse, coupler en étoile un moteur qui doit l'être en triangle réduit fortement la puissance et le couple du moteur ; celui-ci ne peut pas entraîner la charge et est sollicité. Ces deux erreurs entraînent des conséquences coûteuses.

Démarrage étoile-triangle

L'une des utilisations pratiques les plus répandues des couplages étoile et triangle est le démarrage étoile-triangle. Dans cette méthode, le moteur est couplé en étoile au moment du démarrage ; il absorbe ainsi un courant faible. Une fois que le moteur a atteint sa vitesse, on passe au couplage triangle et il fonctionne à pleine puissance. Le courant de démarrage est ainsi réduit de manière significative.

Avantage du démarrage étoile-triangle

Un moteur démarré en direct absorbe au démarrage un courant très supérieur au courant nominal. La méthode étoile-triangle réduit ce courant de démarrage à environ un tiers. Cela diminue la chute de tension sur le réseau et facilite le choix des fusibles et du contacteur. Nous avons expliqué pourquoi le courant de démarrage est aussi élevé dans notre article courant de démarrage.

Limite du démarrage étoile-triangle

Cette méthode a un prix : en position étoile, le couple de démarrage du moteur diminue lui aussi. C'est pourquoi le démarrage étoile-triangle n'est utilisé que dans les applications pouvant démarrer à vide ou en faible charge. Sur les machines exigeant un démarrage difficile en charge, cette méthode est insuffisante et l'on préfère le démarrage progressif ou le variateur.

Raccordement avec démarreur progressif et variateur

Lorsqu'un démarreur progressif ou un variateur de fréquence est utilisé, le moteur est généralement raccordé avec un seul couplage adapté au réseau d'exploitation (le plus souvent en triangle) et le démarrage est commandé électroniquement. Le variateur de fréquence gère à la fois le courant de démarrage et permet une économie d'énergie grâce au réglage de la vitesse.

Couple de serrage au raccordement des bornes

Un serrage insuffisant des bornes est l'une des causes de panne les plus fréquentes sur le terrain. Un raccordement desserré augmente la résistance de contact, ce qui peut entraîner un échauffement local, des étincelles et finalement la perte d'une phase. Chaque raccordement est serré au couple recommandé par le fabricant et contrôlé périodiquement.

Perte de phase et raccordement des bornes

Si une extrémité se desserre dans la boîte à bornes ou si une phase est coupée, le moteur peut continuer à fonctionner sur deux phases. Cette situation est très dangereuse ; le moteur absorbe un courant anormal, surchauffe et brûle rapidement. C'est pourquoi la protection contre la perte de phase demande autant d'attention qu'un raccordement correct des bornes.

L'importance d'un réseau triphasé

Les couplages étoile et triangle ne donnent le résultat attendu que sur un réseau triphasé équilibré. Un déséquilibre de tension entre les phases crée un échauffement et des vibrations supplémentaires dans le moteur, quel que soit le couplage réalisé. C'est pourquoi la santé du réseau compte autant que le raccordement. Notre article moteur triphasé dans l'industrie, où nous traitons le sujet en profondeur, est complémentaire sur ce point.

Mise à la terre dans la boîte à bornes

Un point de raccordement à la terre est toujours présent dans la boîte à bornes ou sur le carter du moteur. Ce point est critique pour la sécurité ; lorsqu'un courant de fuite apparaît sur le carter, la mise à la terre l'évacue en toute sécurité vers le sol et protège les personnes. La mise à la terre d'un moteur ne doit jamais être omise.

Section de câble et raccordement

La section de câble est choisie en fonction du courant absorbé par le moteur. Le courant étant plus faible en couplage étoile et plus élevé en couplage triangle, le choix du câble varie lui aussi selon le type de couplage. Un câble trop fin s'échauffe et provoque des pertes d'énergie ; c'est pourquoi le calcul du courant est effectué avec soin.

Raccordement des moteurs à deux vitesses

Certains moteurs peuvent fonctionner à deux vitesses différentes en changeant leur nombre de pôles. Sur ces moteurs, la boîte à bornes comporte davantage d'extrémités et les schémas de raccordement sont plus complexes. Nous avons traité la relation entre le nombre de pôles et la vitesse dans notre article nombre de pôles et vitesse.

Changer le sens de rotation

Pour changer le sens de rotation d'un moteur triphasé, il suffit d'intervertir deux phases quelconques dans la boîte à bornes. Cette opération simple inverse le sens de rotation du champ magnétique du moteur. S'assurer que le sens de rotation est correct lors de la mise en service est la première étape à contrôler sur les pompes et les ventilateurs.

Indice de protection de la boîte à bornes

Comme le reste du moteur, la boîte à bornes possède un indice de protection déterminé. Dans les environnements poussiéreux ou humides, veillez à bien mettre en place le joint du couvercle et les presse-étoupes. Nous avons traité ce sujet en détail dans notre article indice de protection IP.

Vérification du schéma de raccordement

Sur la plupart des moteurs, le schéma de raccordement figure à l'intérieur du couvercle de la boîte à bornes ou sur la plaque signalétique. Ce schéma doit impérativement être lu avant la mise en service et le pontage est réalisé en conséquence. En cas de doute, les valeurs de tension de la plaque signalétique du moteur et la tension du réseau sont comparées.

Le raccordement des bornes dans l'industrie

Dans l'industrie, les moteurs triphasés fonctionnent dans des conditions de réseau différentes ; c'est pourquoi un raccordement correct des bornes est une étape fondamentale pour la sécurité et le rendement de l'installation. Dans les applications de moteur triphasé dans l'industrie, une erreur de raccordement est l'une des principales causes d'arrêts de production et de pannes.

Classe d'isolation et sécurité du raccordement

Un raccordement correct permet au moteur de fonctionner à la tension pour laquelle il a été conçu et donc à l'isolation d'atteindre la durée de vie prévue. Un raccordement erroné élève la température du bobinage et vieillit rapidement l'isolation. La classe d'isolation et la sécurité du raccordement sont donc étroitement liées.

Surcharge et type de couplage

Comme le type de couplage détermine le courant absorbé par le moteur, il influence également le réglage de la protection contre la surcharge. Le relais thermique doit être réglé selon le type de couplage et le courant indiqué sur la plaque signalétique. Un mauvais réglage entraîne soit un arrêt inutile du moteur, soit une absence de protection lorsqu'il est réellement sollicité. Nous avons traité ce sujet dans notre article protection contre la surcharge.

Conditions ambiantes et boîte à bornes

Une température élevée et une altitude importante n'affectent pas seulement le moteur, mais aussi le raccordement des bornes. Dans les environnements chauds, les câbles et les bornes s'échauffent davantage ; c'est pourquoi la solidité des raccordements est contrôlée plus souvent dans ces conditions. Nous avons examiné l'effet des conditions ambiantes sur le choix du moteur dans notre article température ambiante et altitude.

Comment éviter les erreurs de raccordement

Le moyen le plus sûr d'éviter les erreurs de raccordement consiste à lire attentivement la plaque signalétique, à mesurer la tension du réseau, à suivre le schéma de raccordement et à serrer les bornes au couple correct. Un contrôle supplémentaire avant la mise en service évite des pannes coûteuses par la suite. Un raccordement réalisé dans la précipitation met en danger même le moteur de la meilleure qualité.

Entretien de la boîte à bornes

La boîte à bornes est un élément important de la maintenance périodique, souvent négligé. La condensation d'humidité, l'accumulation de poussière ou le desserrage des bornes finissent par poser problème. Lors de l'entretien, le joint du couvercle, les presse-étoupes et les bornes sont contrôlés ; en cas de signe d'oxydation, ils sont nettoyés. Une boîte à bornes en bon état est la garantie d'un raccordement sûr.

Contact froid et résistance de contact

Un raccordement desserré ou oxydé crée un contact à forte résistance appelé « contact froid ». Ce point s'échauffe sous charge, se dégrade avec le temps et finit par provoquer une panne en produisant des étincelles. L'augmentation de température perturbe aussi l'équilibre thermique général du moteur ; c'est pourquoi la qualité du raccordement est traitée avec le contrôle de la température.

Relation entre raccordement et rendement

Un raccordement correct permet au moteur d'atteindre son rendement nominal. Un pontage erroné ou des bornes desserrées provoquent à la fois une perte de puissance et un échauffement supplémentaire, ce qui diminue le rendement. La première condition pour obtenir l'économie attendue des moteurs à haut rendement IE3, IE4 et IE5 est un raccordement des bornes irréprochable.

Vérifier le type de couplage à la mise en service

Lors de la mise en service, la position des barrettes de pontage est contrôlée visuellement avant la mise sous tension du moteur, puis le courant absorbé par le moteur est mesuré à la pince ampèremétrique au premier démarrage. Si le courant mesuré est proche du courant indiqué sur la plaque signalétique, le raccordement est correct. Un courant bien supérieur à celui attendu est le premier et le plus net indice d'un pontage erroné ; dans ce cas, le moteur est immédiatement arrêté.

L'appui de DRG Motor pour un raccordement correct

Bien que la boîte à bornes puisse sembler une petite partie, nous avons vu que le fonctionnement sûr d'un moteur triphasé se joue précisément à cet endroit. Connaître la différence entre le couplage étoile et triangle, lire correctement les valeurs de tension de la plaque signalétique et réaliser le pontage adapté au réseau influencent directement la durée de vie et la performance du moteur. Chez DRG Motor, nous proposons nos moteurs asynchrones triphasés des classes de rendement IE3, IE4 et IE5 avec des options de raccordement adaptées aux conditions de votre réseau. Pour un raccordement correct, un démarrage correct et une protection correcte, vous pouvez consulter notre page moteurs électriques industriels. Si vous vous interrogez sur le principe de fonctionnement des moteurs électriques, notre article qu'est-ce qu'un moteur électrique sera un bon point de départ.
