dv/dt et surtension d'onde réfléchie dans les longs câbles moteur

Pourquoi le dv/dt et l'onde réfléchie sont-ils importants ?

Le câble situé entre un variateur de fréquence et un moteur asynchrone est un composant souvent négligé, mais déterminant pour la durée de vie du moteur. On pense que le câble ne transporte que le courant ; or, à mesure que la distance entre le variateur et le moteur augmente, le câble commence à se comporter comme une ligne transmettant une onde de tension. À ce stade, deux notions se dégagent : le dv/dt , qui exprime la rapidité de montée de la tension, et l' onde réfléchiequi apparaît dans les longs câbles. Lorsque ces deux phénomènes se combinent, des pics de surtension atteignant près du double de la sortie du variateur peuvent apparaître aux bornes du moteur. Chez DRG Motor , nous expliquons en détail dans cet article ce mécanisme, ses valeurs seuils et les mesures à prendre, afin que vous puissiez protéger nos moteurs asynchrones de classe IE3/IE4/IE5.

Qu'est-ce que le dv/dt ?

Le dv/dt est une grandeur qui exprime la rapidité de variation de la tension dans le temps. Alors que la tension du réseau suit une courbe sinusoïdale douce, la sortie du variateur de fréquence est constituée d'impulsions à angles vifs. Chacune de ces impulsions passe de zéro à sa pleine valeur en un temps très court. Cette montée rapide correspond justement à un dv/dt élevé.

Les variateurs modernes augmentent sans cesse la vitesse de commutation afin d'améliorer le rendement. Une commutation plus rapide procure un meilleur rendement et un courant plus lisse, mais elle accroît aussi la vitesse de montée de la tension. Autrement dit, un dv/dt élevé est un effet secondaire naturel des variateurs de fréquence modernes et c'est l'élément qui déclenche le véritable problème dans les longs câbles.

Pourquoi le câble se comporte-t-il comme une ligne de transmission ?

Aux basses fréquences et sur les câbles courts, on peut considérer le conducteur comme un simple fil. Mais lorsque la tension varie très rapidement, chaque mètre de câble portant une petite inductance et une petite capacité, le câble se transforme en ligne de transmission. Dans ce cas, la tension ne se propage pas instantanément le long du câble, mais sous forme d'une onde progressant à une certaine vitesse.

Lorsqu'une onde se propage dans un milieu et rencontre une impédance différente, une partie se réfléchit. Exactement comme le retour de l'onde lorsqu'on secoue une corde dont l'extrémité est fixée à un mur. Dans le câble moteur également, l'onde de tension émise par la sortie du variateur se réfléchit lorsqu'elle atteint les bornes du moteur.

Onde réfléchie et doublement de la tension

L'impédance d'entrée du moteur est bien plus élevée que l'impédance caractéristique du câble. En raison de cette désadaptation, l'onde de tension qui atteint les bornes du moteur se réfléchit presque intégralement. Lorsque l'onde réfléchie se superpose à l'onde incidente, les deux ondes s'additionnent et la tension aux bornes du moteur peut atteindre près du double de la valeur présente à la sortie du variateur.

Autrement dit, alors qu'une tension déterminée est présente à la sortie du variateur, le moteur situé au bout du câble peut en voir bien davantage. Ce pic soudain devient une impulsion qui met à l'épreuve les limites de conception du bobinage du moteur. C'est par ce mécanisme que se produit la surtension d'onde réfléchie.

Contrainte sur les premières spires du bobinage

Lorsqu'une impulsion de tension à dv/dt élevé atteint le bobinage du moteur, la tension ne se répartit pas uniformément dans le bobinage. En effet, l'impulsion monte très rapidement et sa propagation le long du bobinage prend du temps. C'est pourquoi une grande partie de la tension se concentre sur les premières spires du bobinage.

Les premières spires du bobinage subissent une contrainte de tension bien supérieure à la moyenne. Ces impulsions répétées dégradent avec le temps l'isolation des premières spires. Lorsque l'isolation se fatigue et s'affaiblit, un court-circuit entre spires apparaît et le bobinage tombe en panne. Cette défaillance débute le plus souvent dans les premiers groupes de bobines situés à l'extrémité d'alimentation du moteur, car c'est précisément là que s'accumule la contrainte de tension la plus élevée. Lorsqu'on recherche la cause racine d'une défaillance de bobinage, observer sur quelles spires les dommages se concentrent donne un indice solide pour savoir si le problème provient de l'onde réfléchie. C'est pourquoi la classe d'isolation et la qualité du bobinagerevêtent une importance critique dans les moteurs alimentés par variateur.

Seuil de longueur de câble

Pour que l'onde réfléchie puisse exactement doubler la tension, une condition est nécessaire : l'impulsion incidente ne doit pas encore avoir achevé sa montée avant que l'onde réfléchie par les bornes du moteur ne revienne jusqu'au variateur. Cela se produit lorsque le câble dépasse une certaine longueur.

Lorsque le câble est court, l'onde réfléchie revient très vite et s'amortit sans que la tension ne monte sérieusement. Lorsque le câble s'allonge, l'aller-retour de l'onde prend plus de temps et le pic de tension atteint sa pleine valeur. Plus la vitesse de commutation du variateur augmente, plus cette longueur seuil se raccourcit ; autrement dit, avec des variateurs plus rapides, même des câbles plus courts peuvent poser problème.

Quelles applications présentent le plus de risque ?

Le problème de l'onde réfléchie se manifeste dans les installations où le variateur et le moteur sont physiquement éloignés l'un de l'autre. Les situations suivantes augmentent le risque :

• Implantation éloignée du moteur : l'armoire du variateur se trouve à plusieurs dizaines de mètres du moteur.
• Variateur à vitesse de commutation élevée : des impulsions de tension à montée très rapide.
• Systèmes fonctionnant en continu : des impulsions répétées des millions de fois pendant des années.
• Moteur à isolation standard : une isolation de bobinage non spécifiquement renforcée pour le variateur.

La réunion de ces conditions est l'une des causes cachées les plus fréquentes de défaillance prématurée du bobinage sur les moteurs industriels triphasés .

Solution 1 : filtre dv/dt

L'une des solutions les plus répandues consiste à placer un filtre dv/dt à la sortie du variateur. Ce filtre arrondit l'angle des impulsions de tension et abaisse ainsi leur vitesse de montée. Lorsque le dv/dt diminue, la tension monte plus doucement et l'effet de l'onde réfléchie comme la contrainte sur les premières spires du bobinage se réduisent nettement.

Le filtre dv/dt est une solution relativement compacte et économique. Sur les câbles de longueur moyenne et dans la plupart des applications standard, il suffit à protéger l'isolation du moteur.

Solution 2 : filtre sinus

Lorsqu'une protection plus complète est nécessaire, on privilégie un filtre sinus . Ce filtre transforme la sortie impulsionnelle du variateur en une onde sinusoïdale presque parfaitement lisse. Le moteur voit ainsi une tension propre, comme s'il était alimenté par le réseau.

Le filtre sinus est la solution la plus efficace dans les installations à câbles très longs et dans les applications où la protection de l'isolation du moteur est critique. Il réduit également le niveau de bruit et de vibrations en atténuant les perturbations à haute fréquence propagées par le câble. Le choix du filtre se fait en fonction de la longueur du câble et de la puissance du moteur.

Solution 3 : isolation adaptée au variateur

Outre les filtres, le fait que le moteur lui-même résiste à une alimentation par variateur constitue un avantage déterminant. Une isolation adaptée au variateurdote le bobinage de matériaux et d'une fabrication renforcés contre les impulsions de haute tension répétées. Un tel moteur résiste aux pics d'onde réfléchie avec une marge de sécurité bien plus élevée.

Lors du choix d'un moteur destiné à fonctionner avec un variateur, le fait que l'isolation soit conçue pour cette alimentation impulsionnelle est l'une des protections les plus durables sur le terrain. Un choix de moteur correct réduit aussi, le plus souvent, le besoin d'un filtre supplémentaire. C'est pourquoi, avant la décision d'investissement, préciser d'emblée que le moteur fonctionnera avec un variateur et demander une structure d'isolation adaptée élimine dès le départ de nombreux problèmes futurs.

Choix du câble et rôle de la mise à la terre

Une autre dimension de la maîtrise de la surtension est le choix du câble. Le cheminement de câble le plus court possible réduit d'emblée le risque d'onde réfléchie. Utiliser un câble moteur blindé et raccorder correctement le blindage aux deux extrémités permet de garder les composantes à haute fréquence sous contrôle. Une bonne mise à la terre est nécessaire pour équilibrer à la fois la surtension et les perturbations à haute fréquence ; elle fait partie des étapes de maintenance qui ne doivent pas être négligées.

Entraînement de plusieurs moteurs par un seul variateur

Dans certaines applications, un seul variateur entraîne plusieurs moteurs en parallèle. Dans ce cas, le câble distinct allant vers chaque moteur augmente sensiblement la longueur totale de câble et le risque d'onde réfléchie se démultiplie. Dans de telles installations, un filtre de sortie devient presque obligatoire. Dans les applications à moteurs en parallèle, les longueurs de câble et le choix du filtre se planifient avec un soin particulier.

Comment reconnaître les symptômes ?

La contrainte de bobinage due à l'onde réfléchie progresse généralement lentement et ses symptômes ne deviennent nets qu'à l'approche de la panne :

• Défaillance de bobinage récurrente : des défaillances concentrées en particulier sur les premières spires à l'extrémité d'alimentation du moteur.
• N'apparaît que dans les installations à long câble : le même moteur fonctionne sans problème avec un câble court.
• Lien avec le variateur : un problème jamais observé en fonctionnement sur réseau apparaît avec le variateur.
• Baisse de la résistance d'isolement : la résistance d'isolement du bobinage diminue avec le temps lors des mesures périodiques.

Diagnostic précoce et surveillance

Les dommages dus à l'onde réfléchie étant cumulatifs, une surveillance régulière est le meilleur moyen de détecter la panne à l'avance. La mesure périodique de la résistance d'isolement du bobinage met en évidence la tendance à la baisse dans le temps et permet d'intervenir avant que la panne ne se produise. Les approches de maintenance prédictive et de suivi énergétique rendent visibles ce type de contraintes cachées et évitent les arrêts imprévus.

La garantie apportée par la conception

L'approche la plus solide face au problème de l'onde réfléchie consiste à choisir dès le départ un moteur apte à fonctionner avec un variateur. Lorsque l'isolation renforcée, une exécution de bobinage de qualité et une combinaison de filtres appropriée se réunissent, le moteur fonctionne en toute sécurité même dans les installations à longs câbles. Les moteurs asynchrones de classe IE3/IE4/IE5 de DRG Motor sont proposés en tenant compte de ces exigences des applications modernes à variateur.

Vision globale : câble, filtre et moteur ensemble

La surtension d'onde réfléchie ne concerne pas un seul composant, mais l'ensemble de la chaîne d'entraînement. Le choix du variateur, la longueur et le type de câble, le filtre et l'isolation du moteur s'évaluent ensemble. Il est difficile de résoudre durablement le problème en remplaçant uniquement le moteur ou en ajoutant seulement un filtre ; le bon résultat s'obtient avec une vision d'ingénierie couvrant toute la chaîne. Si, lors de la planification d'une installation, l'implantation du moteur, l'emplacement de l'armoire et le cheminement du câble sont traités ensemble dès le départ, la plus grande partie du problème est évitée avant même l'apparition de dommages. L'erreur fréquemment observée sur le terrain est que le moteur et le variateur sont chacun correctement choisis, alors que le câble et le filtre intermédiaires ne sont envisagés qu'ensuite ; or, lorsque ces trois composants sont conçus comme un seul système, le moteur fonctionne à la fois plus longtemps et de manière plus fiable.

Différence fondamentale entre l'alimentation réseau et l'alimentation par variateur

Un moteur asynchrone alimenté directement par le réseau voit une tension sinusoïdale douce et à variation continue. Cette courbe ne présente ni angles brusques ni pics rapides ; il ne se produit donc ni dv/dt élevé ni onde réfléchie. En revanche, lorsque le même moteur est raccordé à un variateur, l'alimentation change totalement : la tension est désormais constituée d'impulsions à angles vifs et à montée très rapide. C'est cette structure impulsionnelle qui est la seule véritable cause de la surtension d'onde réfléchie dans les longs câbles. C'est pourquoi un moteur qui a fonctionné sans problème pendant des années sur le réseau peut commencer à subir une contrainte de bobinage lorsqu'il est raccordé à un variateur par un long câble. Comprendre que le problème ne réside pas dans le moteur lui-même, mais dans le mode d'alimentation, est le premier pas vers la bonne solution.

Comment hiérarchiser la bonne solution ?

Il n'est pas nécessaire d'appliquer la solution la plus complète dans chaque installation ; l'important est de dimensionner correctement le risque. Sur un moteur à câble court, de faible puissance et doté d'une isolation adaptée au variateur, un filtre supplémentaire est le plus souvent inutile. Sur les câbles de longueur moyenne, un filtre dv/dt suffit à maintenir le pic de tension dans des limites sûres. Dans les applications à câbles très longs, de forte puissance ou dans lesquelles la protection de l'isolation du moteur est critique, le filtre sinus est le choix le plus sûr. La bonne combinaison se détermine en évaluant ensemble la longueur du câble, la vitesse de commutation du variateur, la puissance du moteur et la criticité de l'application. Mener correctement cette évaluation dès le départ protège à la fois des coûts inutiles et des pannes futures.

Le dv/dt et l'onde réfléchie, deux faces d'une même médaille

Ces deux notions sont le plus souvent évoquées ensemble, car l'une ne se comprend pas pleinement sans l'autre. Le dv/dt exprime la rapidité de montée de la tension ; l'onde réfléchie explique comment cette impulsion rapide se démultiplie dans un long câble. Si la tension montait lentement, c'est-à-dire si le dv/dt était faible, l'impulsion n'aurait pas encore achevé sa montée pendant l'aller-retour de l'onde réfléchie et la tension ne se démultiplierait pas sérieusement. Un dv/dt élevé est donc la condition préalable pour que l'onde réfléchie devienne nuisible. C'est pourquoi la plupart des solutions visent d'abord à abaisser le dv/dt ; lorsque la vitesse de montée diminue, le problème de l'onde réfléchie s'atténue en grande partie de lui-même.

Répétition des impulsions et effet de fatigue

Une seule impulsion de surtension n'endommage généralement pas immédiatement le moteur, car une isolation de qualité est conçue pour supporter, dans une certaine marge, des tensions élevées ponctuelles. Le véritable problème est la répétition continue de ces impulsions. Le variateur produisant des milliers d'impulsions par seconde, le bobinage du moteur subit cette contrainte des milliards de fois au fil des années. Tout comme plier un fil de nombreuses fois au même endroit finit par le rompre, les impulsions de tension répétées fatiguent lentement l'isolation. Cette accumulation de fatigue est la cause fondamentale d'une défaillance de bobinage survenant à un moment inattendu sur un moteur apparemment sain.

Contribution des conditions ambiantes

Alors que la contrainte due à l'onde réfléchie dégrade le bobinage à elle seule, des conditions ambiantes défavorables accélèrent ce processus. Une température élevée accroît le vieillissement de l'isolation ; l'humidité et la poussière, en formant une couche conductrice à la surface du bobinage, amplifient l'effet des impulsions de tension. C'est pourquoi, sur les moteurs alimentés par variateur, il importe que l'isolation soit résistante non seulement sur le plan électrique, mais aussi face aux conditions ambiantes. Un moteur doté du bon indice de protection offre une durée de vie plus longue, à la fois face à l'alimentation impulsionnelle et face aux conditions environnementales difficiles.

Des solutions pour les systèmes à longs câbles avec DRG Motor

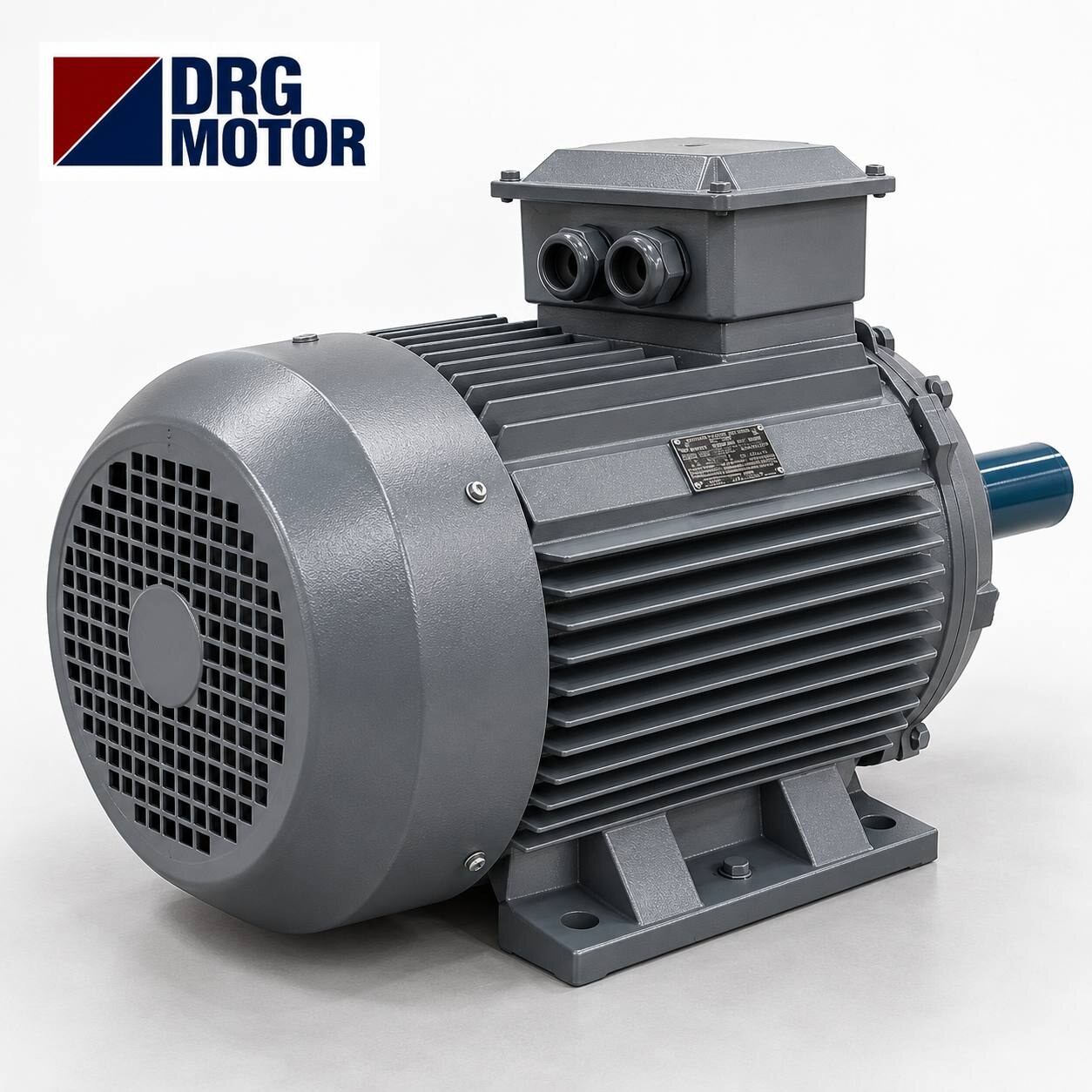

Dans les installations où le variateur et le moteur sont éloignés, choisir le bon moteur est la première étape pour réduire au minimum le risque de dv/dt et d'onde réfléchie. Chez DRG Motor , nous sommes à vos côtés avec nos moteurs asynchrones de classe de rendement IE3/IE4/IE5 et notre accompagnement applicatif. Pour le moteur et la solution d'isolation les plus adaptés à votre système à variateur et longs câbles, vous pouvez consulter nos produits de moteurs électriques et joindre notre équipe technique via drgmotor.com . Pour mieux comprendre les applications à variateur, vous pouvez également lire nos contenus qu'est-ce qu'un moteur électrique et moteurs électriques industriels .
