Optimiser ensemble le moteur et le système d'entraînement

Lorsque la facture d'énergie d'une installation est plus élevée que prévu, la première solution qui vient à l'esprit consiste le plus souvent à remplacer une seule pièce, à savoir le moteur, par un modèle plus performant. Or un moteur électrique ne peut être pensé indépendamment de la charge qu'il entraîne, du variateur qui l'alimente et des organes de transmission qui acheminent la puissance vers la charge. La véritable économie apparaît lorsque vous traitez ces composants non pas un par un, mais comme un système complet dont les éléments dialoguent entre eux. Dans cet article, nous examinons comment évaluer le moteur, le variateur de fréquence, la transmission et la charge comme un seul problème d'optimisation, comment les pertes se répartissent tout au long du système et pourquoi un couple variateur-moteur correctement conçu rapporte bien davantage qu'un simple remplacement de moteur.

Qu'est-ce que le rendement d'un système et en quoi diffère-t-il du rendement d'un composant ?

Le rendement d'un composant indique dans quelle mesure un seul élément fonctionne bien dans ses propres limites. La classe IE3 ou IE4 inscrite sur la plaque d'un moteur indique le rendement de ce moteur à une charge donnée. Le rendement du système, en revanche, est le produit de chaque maillon de la chaîne : l'électricité prélevée sur le réseau est traitée successivement par le variateur, le moteur, l'accouplement, le réducteur et enfin la charge. À chaque étage, une certaine quantité d'énergie se dissipe en chaleur. Le maillon le plus faible de la chaîne peut éclipser l'apport du moteur le plus performant. C'est pourquoi, pour évaluer un système, il faut mesurer non pas les rendements individuels des composants, mais le rapport entre l'énergie utile transmise de bout en bout et l'énergie prélevée sur le réseau. Ce rapport est le chiffre qui détermine le coût d'exploitation réel.

En pratique, lorsque vous dressez la carte énergétique d'une installation, vous constatez le plus souvent que quelques gros moteurs représentent une part importante de la consommation totale. Traiter chacun de ces moteurs avec une vision système donne des résultats bien plus rapides qu'une multitude de petites améliorations dispersées. La pensée système est le moyen d'orienter les ressources vers le point le plus rentable.

Pourquoi le seul remplacement du moteur reste-t-il insuffisant ?

Acheter un moteur à haut rendement est une bonne démarche, mais si le moteur ne fonctionne pas à vitesse constante et en permanence à pleine charge, le gain reste limité. Dans de nombreuses applications, la charge est partielle la plupart du temps ; dans ce cas, un moteur tournant à pleine vitesse sans régulation gaspille une énergie dont on n'a pas besoin. L'approche système interroge le moment, la vitesse et le couple auxquels le moteur doit fonctionner.

Qu'apporte le variateur de fréquence au système ?

Le variateur de fréquence règle la vitesse du moteur en fonction de la demande réelle de la charge. Sur les charges à demande variable comme les pompes et les ventilateurs en particulier, une légère réduction de la vitesse entraîne une baisse bien plus importante de la consommation de puissance. Cela s'explique par le fait que, sur ce type de charges, le besoin de puissance ne varie pas proportionnellement à la vitesse mais selon une relation qui croît beaucoup plus vite ; réduire la vitesse au strict nécessaire est donc bien plus économique que d'étrangler le débit avec une vanne de réglage ou un registre. Nous avons traité les détails de ce sujet dans notre article économie d'énergie avec un variateur de fréquence . Le variateur est le cerveau qui fait du moteur un élément du système ; sans lui, le moteur ne peut fonctionner qu'en deux états, marche ou arrêt, alors qu'avec un variateur il s'adapte en continu aux besoins du processus.

Connaître la charge : le point de départ de l'optimisation

Toute optimisation commence par la compréhension du caractère de la charge. Couple constant ou couple variable ? Fonctionnement continu ou démarrages-arrêts répétés ? Un dimensionnement réalisé sans avoir établi le profil de la charge repose sur des suppositions, et la supposition penche généralement du côté sécuritaire, c'est-à-dire vers un choix surdimensionné.

Le coût caché du surdimensionnement

Un moteur choisi trop grand « au cas où » fonctionne à charge partielle en dégradant son rendement et son facteur de puissance. Comme nous l'avons détaillé dans notre article Le piège de la charge partielle d'un moteur surdimensionné , la puissance achetée en excès augmente aussi bien l'investissement initial que le coût d'exploitation. Un dimensionnement correct est la pierre angulaire de l'optimisation du système.

Organes de transmission : accouplement, réducteur et courroie

Chaque liaison mécanique entre le moteur et la charge constitue un étage de rendement. Si l'alignement est défectueux, si la tension de la courroie est incorrecte ou si le choix du réducteur ne correspond pas à la charge, même le moteur le plus performant rend à cet étage ce qu'il avait fait gagner. L'optimisation du système doit obligatoirement englober la transmission mécanique.

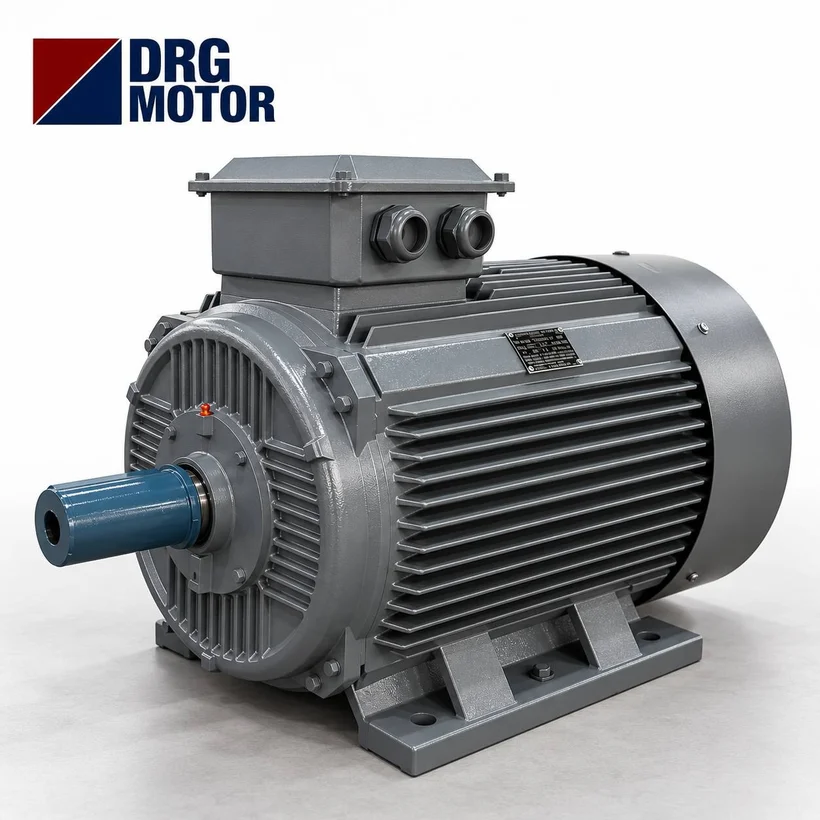

Comment les pertes se répartissent-elles dans le système ?

Dans un système moteur-variateur, les pertes se répartissent en pertes cuivre, pertes fer, pertes par frottement et ventilation, et pertes de commutation du variateur. Nous avons examiné l'origine des pertes du côté moteur dans notre article pertes de rendement d'un moteur électrique . La vision système rend chaque type de perte mesurable séparément.

Pertes cuivre et qualité des conducteurs

La qualité et la section du cuivre des bobinages influencent directement les pertes résistives apparaissant sous charge. Nous avons expliqué la contribution du choix des conducteurs au rendement dans notre article Moteurs électriques à rotor bobiné en cuivre . Dans l'optimisation du système, la conception interne du moteur entre aussi en ligne de compte.

Pertes fer et qualité des tôles

La qualité magnétique des tôles constituant le paquet statorique et rotorique détermine les pertes fer. Nous avons abordé ce sujet dans notre article Effet des tôles en acier au silicium à faibles pertes sur le rendement du moteur . Une tôle mince et à faibles pertes est déterminante, en particulier dans les classes de rendement élevées.

Facteur de puissance et charge réactive

Le système doit gérer non seulement la puissance active, mais aussi la puissance réactive. Un faible facteur de puissance augmente le courant prélevé sur le réseau et engendre des pertes supplémentaires dans les câbles. Le variateur de fréquence et un dimensionnement correct élèvent le facteur de puissance et réduisent les pertes dans les câbles.

Longueur de câble et surtensions

À mesure que le câble entre le variateur et le moteur s'allonge, les impulsions de commutation peuvent provoquer des ondes réfléchies et des pics de tension. Nous avons expliqué ce phénomène dans notre article dv/dt et onde réfléchie dans un câble moteur de grande longueur . Dans la conception du système, le câble est aussi un composant.

Tension d'arbre et courants de roulement

Sur les moteurs alimentés par un variateur, une tension peut s'accumuler sur l'arbre et un courant peut traverser les roulements en provoquant des dommages. Notre article Variateur de fréquence, tension d'arbre et courants de roulement traite ce sujet en profondeur. L'optimisation du système préserve non seulement l'énergie, mais aussi la durée de vie du moteur.

Démarrage progressif et contraintes mécaniques

Le démarrage direct génère un courant élevé et un choc mécanique au démarrage. Un démarrage progressif ou un démarrage contrôlé par variateur protège à la fois le réseau et la transmission. Nous avons détaillé ce gain dans notre article L'avantage du démarrage progressif sur un moteur électrique .

Classe d'isolation et tenue thermique

Lorsque l'optimisation du système fait fonctionner le moteur plus souvent et de manière plus souple, la tenue thermique de l'isolation prend de l'importance. Notre article Classe d'isolation d'un moteur électrique explique quelle classe résiste à quelle température de fonctionnement.

L'amélioration de la qualité du processus grâce au contrôle de vitesse

Le gain de l'optimisation n'est pas seulement énergétique. Un contrôle de vitesse correct améliore aussi la qualité du produit, la répétabilité et la durée de vie de la machine. Qu'un mélangeur tourne au bon régime ou qu'une bande ralentisse selon la demande influence directement le résultat du processus.

Pas d'optimisation sans surveillance

On ne peut pas améliorer ce que l'on ne mesure pas. La surveillance énergétique montre combien chaque machine consomme et où se situe le potentiel d'économie. Nous avons présenté les stratégies de surveillance dans notre article Surveillance énergétique sur un moteur électrique .

Lire correctement la plaque signalétique

Pour comprendre le rôle d'un moteur dans le système, il faut lire sa plaque signalétique. Notre article Lire la classe de rendement IE sur la plaque du moteur montre la signification de chaque valeur. La classe de rendement, la puissance, la vitesse et le facteur de puissance sont les données d'entrée du calcul système.

La place des moteurs à haut rendement dans le système

Lorsque le système est optimisé, un moteur à haut rendement exprime pleinement son potentiel. Nous avons traité la différence entre les classes IE3, IE4 et supérieures dans notre article Moteurs électriques à haut rendement . Le moteur est le composant le plus critique au centre du système.

Matériau du carter et stabilité mécanique

Le matériau du carter du moteur influence les performances du système sur le plan de l'amortissement des vibrations et de la dissipation de la chaleur. Nous avons expliqué les avantages du carter en fonte dans notre article Moteur électrique à carter en fonte . Un carter robuste se comporte de manière plus stable lors d'un fonctionnement dynamique piloté par variateur.

L'approche système dans les applications industrielles

De la station de pompage au convoyeur, du compresseur au palan, chaque application possède son propre profil de charge. Nous avons traité les exigences des différents secteurs dans notre article Moteurs électriques industriels . L'approche système produit une recette différente pour chaque application.

Cas particuliers dans les applications de levage et de palan

Dans les applications de levage, le moteur peut se comporter comme un générateur lorsque la charge descend ; cette situation exige une solution particulière en matière de freinage et de gestion de l'énergie. Nous avons examiné ces scénarios dans notre article Moteur électrique de palan et de levage . Dans ces applications, l'optimisation du système ouvre aussi la voie à la récupération d'énergie.

Le rôle de la maintenance et du service dans le système

Un système bien conçu perd son rendement avec le temps s'il reste sans maintenance. Des facteurs comme l'usure des roulements, la dégradation de l'alignement et le colmatage des filtres augmentent les pertes. Sans maintenance planifiée, l'optimisation s'annule en quelques mois.

Décider du service à partir des données

Les données de surveillance indiquent quand intervenir. Les tendances de courant, de vibration et de température avertissent avant l'apparition d'une panne. L'approche système permet de passer d'une maintenance réactive à une maintenance prédictive.

Quel est le potentiel d'économie ?

Le potentiel d'économie varie selon l'application ; dans un système à charge variable, le variateur et un dimensionnement correct peuvent apporter une réduction d'énergie importante grâce à une approche intégrée. L'essentiel est de répartir le gain non pas sur un seul composant, mais sur l'ensemble du système. Les taux indiqués ici ont une valeur générale ; le gain réel se précise par la mesure.

Calculer correctement le délai de retour sur investissement

La décision d'investissement doit être prise en considérant non pas seulement le prix du moteur, mais aussi le variateur, l'installation et le gain énergétique attendu. Le délai de retour d'une amélioration réalisée à l'échelle du système est le plus souvent plus prévisible que celui du remplacement d'une seule pièce.

Normes et conformité

Les classes de rendement et les méthodes de mesure sont définies par des normes internationales. Le choix d'un moteur et d'un variateur conformes à ces normes garantit à la fois la conformité réglementaire et des performances comparables. Dans la conception du système, le respect des normes établit une base durable.

Refroidissement et conditions environnementales

Des conditions telles que la température ambiante, l'altitude et un environnement poussiéreux influencent la puissance que le moteur peut fournir et son besoin de refroidissement. Le calcul système doit obligatoirement inclure ces facteurs environnementaux ; sinon, le rendement attendu ne sera pas obtenu sur le terrain.

Harmoniques et qualité du réseau

Les variateurs peuvent propager des harmoniques sur le réseau. Le choix d'un filtre et d'une topologie appropriés préserve la qualité du réseau et évite les pertes supplémentaires. L'optimisation du système dépasse le moteur et veille aussi à la santé électrique de l'installation.

Le facteur humain et les habitudes d'exploitation

Même le meilleur système ne peut exprimer son potentiel s'il est mal exploité. La formation des opérateurs, des points de consigne corrects et la prévention des marches inutiles constituent le volet humain de l'optimisation. La technologie et les habitudes doivent être améliorées ensemble.

Une feuille de route d'optimisation étape par étape

Établissez d'abord le profil de charge, puis mesurez la consommation actuelle par la surveillance. Détectez le surdimensionnement, évaluez la faisabilité d'un variateur, contrôlez la transmission mécanique et enfin associez le moteur à la classe de rendement appropriée. Avancez en mesurant le gain à chaque étape.

De l'application pilote au déploiement

Dans une grande installation, plutôt que de changer tout le système d'un coup, réaliser une application pilote en commençant par la machine la plus consommatrice est une voie sans risque. Le gain vérifié sur le pilote assoit la décision de déploiement sur une base solide.

Le réglage fin de la programmation du variateur

Après l'installation du variateur de fréquence, les rampes d'accélération, la fréquence de découpage et les seuils de protection doivent être adaptés à la charge. Un paramètre erroné dégrade le rendement et met le moteur à l'épreuve. Le réglage fin est l'étape la plus rentable de l'optimisation du système, bien qu'elle soit le plus souvent négligée.

Redondance et continuité

Dans les processus critiques, l'optimisation doit être menée sans compromettre la continuité. Une stratégie de moteur de réserve et des options de bypass du variateur équilibrent le gain énergétique et la sécurité d'exploitation.

Un reporting fondé sur la mesure

Pour démontrer la valeur de l'amélioration réalisée, la consommation avant et après doit être documentée. Un reporting transparent justifie l'investissement et oriente l'amélioration suivante.

L'importance de travailler avec le bon partenaire

Si vous travaillez avec un fournisseur qui connaît à la fois le moteur, le variateur et l'application, les pièces s'ajustent entre elles sur le terrain. Une solution unique évite la division des responsabilités et facilite l'obtention de résultats sur le terrain.

L'effet du choix de la vitesse de rotation sur le système

Il est possible de produire la même puissance avec différents nombres de pôles, c'est-à-dire à différentes vitesses. Faire correspondre la vitesse nominale du moteur à la vitesse dont la charge a réellement besoin peut supprimer les pertes dues à l'insertion d'un réducteur inutile ou à une réduction de vitesse par courroie. Lorsque l'entraînement direct est possible, le nombre d'étages de la transmission diminue et le rendement du système augmente. Le choix de la vitesse est donc une décision de conception qui concerne non seulement le moteur, mais toute la chaîne de transmission.

Régime de fonctionnement et cycle de service

Savoir si un moteur fonctionne en continu ou par intermittence est une donnée critique qui détermine le choix correct. Les besoins d'un ventilateur fonctionnant en continu et ceux d'un moteur de convoyeur qui démarre et s'arrête des centaines de fois par jour sont très différents. Lorsque le cycle de service est mal évalué, le moteur est soit choisi trop grand et fonctionne alors à charge partielle avec un mauvais rendement, soit choisi trop petit et surchauffe. L'approche système précise le cycle de service à partir de données mesurées et effectue le choix en conséquence.

Équilibre thermique et puissance continue

La puissance qu'un moteur peut fournir est en définitive limitée par sa capacité à évacuer la chaleur qu'il produit. Si le refroidissement est suffisant, le moteur reste stable à sa puissance nominale ; s'il est insuffisant, l'isolation vieillit rapidement. Sur les moteurs autoventilés fonctionnant à basse vitesse avec un variateur, le ventilateur ralentit également et le refroidissement s'affaiblit ; cette situation peut exiger une solution de refroidissement distincte dans la conception du système. Une optimisation qui ne tient pas compte de l'équilibre thermique fait gagner sur le papier tout en volant de la durée de vie au moteur sur le terrain.

La pensée système doit devenir une habitude

L'optimisation n'est pas un projet ponctuel, c'est un point de vue permanent. À chaque nouvel achat de machine, à chaque révision, se poser la question « où se situe cette pièce dans le système ? » apporte le plus grand gain à long terme. Considérer votre moteur non pas seulement comme un moteur, mais comme le cœur de l'ensemble, permet d'élever conjointement le rendement énergétique et celui du processus. Chez DRG Motor, nous sommes à vos côtés pour que vous choisissiez nos moteurs asynchrones des classes de rendement IE3, IE4 et IE5 en fonction du profil de charge de votre application et de votre configuration de variateur ; pour associer le bon moteur au bon système, contactez-nous.
