Moteur AC, moteur asynchrone et moteur à courant alternatif sont bien souvent trois noms différents désignant la même machine. Le type le plus répandu dans l'industrie est le moteur asynchrone (à induction) triphasé, simple et robuste grâce à sa structure sans balais ni collecteur. Ce moteur fonctionne en entraînant le rotor par le champ tournant créé dans le stator alimenté en courant alternatif. Même si désigner le même produit sous différents noms prête à confusion, le principe reste toujours le même ; dans cet article, nous détaillons un à un à la fois la confusion terminologique et les valeurs techniques à examiner lors du choix.

Pourquoi les noms se mélangent-ils ?

« Moteur AC » met l'accent sur le type d'alimentation (courant alternatif), « moteur asynchrone » sur le principe de fonctionnement (le rotor tourne légèrement en retard sur le champ, en dessous de la vitesse de synchronisme), et « moteur à courant alternatif » de nouveau sur le type d'alimentation. Le moteur à induction à cage d'écureuil répondant d'un seul coup à ces trois définitions, les utilisateurs recherchent le même produit sous des noms différents. Autrement dit, lire « moteur AC » dans un catalogue et « moteur asynchrone » ailleurs désigne le plus souvent la même classe de produit. La confusion concerne essentiellement le moteur triphasé à cage d'écureuil ; les moteurs synchrones et à aimants permanents constituent des classes distinctes.

Principe de fonctionnement et glissement

Le courant alternatif traversant les bobinages du stator produit un champ magnétique tournant à la vitesse de synchronisme. Le rotor ne parvient pas à rattraper tout à fait ce champ ; l'écart de vitesse de 1 à 5 % entre les deux est appelé « glissement » et constitue le phénomène fondamental qui produit le couple. Si le rotor tournait à la même vitesse que le champ, le champ magnétique ne couperait pas les barres du rotor et aucun couple ne se formerait. Lorsque la charge augmente, le glissement augmente également un peu et le moteur ajuste automatiquement le couple nécessaire. Cette propriété d'autorégulation est l'une des qualités qui rendent le moteur asynchrone aussi répandu dans l'industrie ; à vide, le glissement tombe presque à zéro et atteint sa valeur nominale à pleine charge.

Structure du rotor à cage d'écureuil

Le cœur du moteur asynchrone est le rotor à cage d'écureuil. Des barres en aluminium ou en cuivre sont placées dans les encoches du paquet de tôles du rotor et reliées à leurs extrémités par des anneaux de court-circuit ; la structure obtenue tire son nom du fait qu'elle rappelle une cage d'écureuil. Il n'y a ni balai, ni collecteur, ni bague. Grâce à cette simplicité, le moteur ne comporte pas de points de contact frottants qui s'usent, le besoin d'entretien est réduit au minimum et la résistance augmente. L'absence de liaison électrique extérieure au rotor rend également le moteur fiable dans les environnements poussiéreux et humides. La forme des encoches et le matériau des barres déterminent l'équilibre entre le couple de démarrage et le courant de démarrage ; les conceptions à encoches profondes offrent un couple de démarrage élevé.

Quel matériau de carter convient à un site de broyage ?

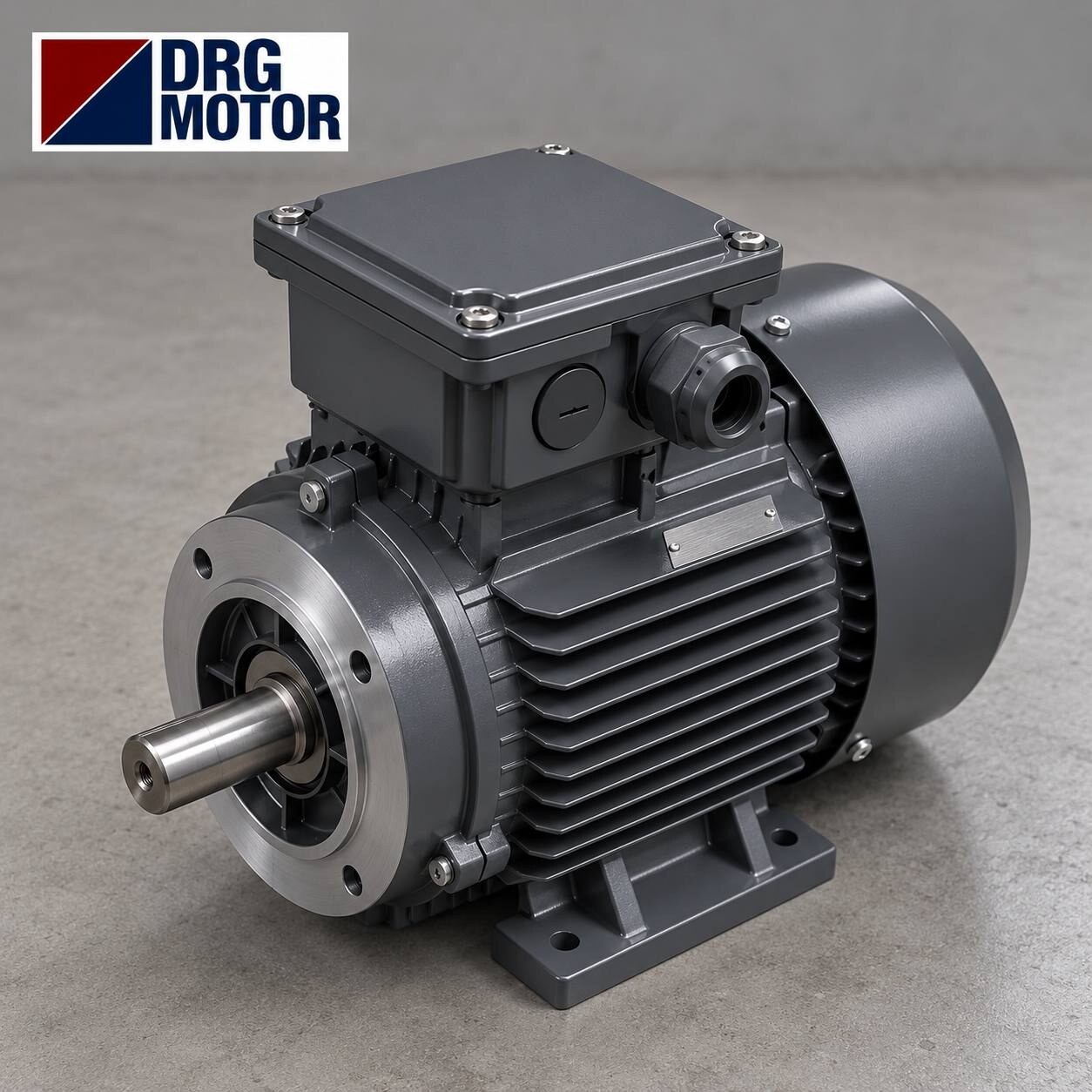

Le carter du moteur peut être réalisé en fonte ou en aluminium, et ce choix influe directement sur le lieu d'utilisation. Le carter en fonte est lourd, résistant aux chocs et aux vibrations ; il est préféré sur les sites sévères tels que concasseurs, broyeurs et convoyeurs lourds. Le carter en aluminium, lui, est léger, évacue la chaleur plus rapidement et se transporte facilement ; il est répandu dans les applications de pompes, de ventilateurs et à usage général. Les moteurs électriques en fonte se distinguent dans les conditions de l'industrie lourde, tandis que les moteurs à carter en aluminium se démarquent là où la légèreté et la gestion de la chaleur importent. Le bon matériau de carter allonge sensiblement la durée de vie du moteur sur le terrain.

Vitesse de synchronisme et nombre de pôles

Sur un réseau 50 Hz, la vitesse de synchronisme dépend du nombre de pôles. La vitesse réelle de l'arbre est, quant à elle, inférieure à ces valeurs de la valeur du glissement.

  • 2 pôles : 3000 tr/min — vitesse élevée ; compresseurs et certaines applications de ventilateurs.
  • 4 pôles : 1500 tr/min — le choix le plus répandu pour les pompes, les ventilateurs et l'usage général.
  • 6 pôles : 1000 tr/min — basse vitesse, convoyeurs et agitateurs demandant un couple élevé.
  • 8 pôles : 750 tr/min — utilisé sur les entraînements lourds nécessitant une vitesse très basse.

Sur les pompes et les ventilateurs, on préfère généralement 4 pôles à 1500 tr/min et, dans les applications demandant une vitesse élevée, 2 pôles à 3000 tr/min. Le choix du nombre de pôles est directement lié à la vitesse attendue de la charge à laquelle le moteur sera accouplé et constitue une décision de conception qui ne peut plus être modifiée par la suite.

Quel est l'écart entre IE3 et IE5 sur un moteur asynchrone

Les moteurs asynchrones sont classés de IE1 à IE5 selon la norme IEC 60034-30-1. L'énergie qu'un moteur en rotation continue consomme au cours de sa vie représente plusieurs fois son prix d'achat ; c'est pourquoi la classe de rendement est déterminante sur le long terme. Un moteur de classe IE3 réalise le même travail avec moins de pertes qu'un IE1 et crée un écart sensible sur la facture annuelle. Dans une installation travaillant en plusieurs équipes, une classe de rendement élevée rembourse l'écart de prix initial au fil des heures de fonctionnement. Il ne faut pas oublier que la courbe de rendement est la plus élevée à proximité de la pleine charge ; sur un moteur travaillant en permanence à mi-charge, le choix d'une puissance correcte est au centre de la décision autant que la classe indiquée sur la plaque.

Comment calculer l'économie

Il est possible de voir sur un exemple concret ce que vaut l'écart de rendement. Prenons un moteur de 30 kW travaillant 16 heures par jour, soit environ 6000 heures par an. Lorsque l'on choisit IE3 au lieu de IE1, un écart de rendement de seulement 3 % représente une baisse d'environ 5400 kWh de la consommation annuelle.

  • Fonctionnement annuel : 6000 heures, puissance : 30 kW.
  • Écart de rendement : environ 3 %.
  • Économie annuelle : 30 × 6000 × 0,03 ≈ 5400 kWh.

Multiplié par le prix unitaire de l'électricité, ce chiffre couvre en quelques années l'écart de prix initial du moteur à haut rendement. Dans une installation comportant plusieurs moteurs, l'économie atteint au total un montant considérable.

Déterminez l'indice de protection selon le lieu de montage du moteur asynchrone

Sur les moteurs industriels, l'indice de protection IP55 assure la sécurité minimale contre la poussière et les projections d'eau. L'isolation de classe F protège le bobinage jusqu'à 155 °C ; cela allonge la durée de vie du bobinage dans les environnements chauds et lors de longues périodes de fonctionnement. Le régime de service continu S1 indique que le moteur peut travailler sans arrêt, en atteignant son équilibre thermique. Réunies, ces trois valeurs résument à quel point le moteur est adapté aux conditions du site. Dans des environnements plus sévères, des relèvements tels que IP65 ou une isolation de classe H peuvent être demandés.

À pattes ou à bride

Les moteurs asynchrones sont proposés avec différentes formes de montage. Le montage à pattes B3 est la forme la plus classique, où le moteur est fixé au sol ou au châssis par ses pattes. La fixation à bride B5 permet de monter le moteur directement sur la machine au moyen d'une grande bride ; elle est fréquemment utilisée sur les pompes. La petite bride B14 convient, elle, à des fixations plus légères et compactes. Le bon type de fixation détermine la manière dont le moteur s'implante mécaniquement et son comportement vibratoire. Le raccordement à six bornes de la boîte à bornes, nécessaire au démarrage étoile-triangle, se planifie également à ce stade.

Pompe et convoyeur avec une seule classe au lieu de moteurs distincts

Le moteur asynchrone triphasé est utilisé pour entraîner les organes tournants dans presque toutes les branches de l'industrie. Sa large plage de puissance et sa structure simple le rendent adaptable à des charges très diverses.

  • Transfert d'eau et de liquides sur les pompes centrifuges et immergées.
  • Circulation d'air sur les ventilateurs d'extraction et de ventilation.
  • Transport de matières sur les convoyeurs à bande et à chaîne.
  • Fonctionnement sous charge permanente comme source d'entraînement sur les compresseurs.
  • Charge permanente sur les entraînements lourds tels que concasseurs, broyeurs et agitateurs.

La même classe de moteur peut s'adapter à toutes ces applications en modifiant seulement le choix de la puissance, de la vitesse et de la fixation ; cette souplesse en fait la source d'entraînement standard de l'industrie.

Contrôle de vitesse par variateur de fréquence

Travailler à vitesse fixe n'est pas toujours la voie la plus efficace. Un variateur de fréquence règle la vitesse du moteur selon la charge en modifiant la fréquence du réseau. En particulier sur les pompes et les ventilateurs, réduire la vitesse lorsque le besoin de débit diminue consomme bien moins d'énergie que de fermer une vanne ; en effet, sur ces charges, la consommation de puissance varie avec le cube de la vitesse. Le variateur assure en outre un démarrage progressif, réduisant le courant de démarrage et les chocs mécaniques, et protège les courroies et les accouplements. L'utilisation du moteur asynchrone avec un variateur ouvre une couche d'économie supplémentaire, au-delà de la classe de rendement fixe.

Gardez le capot de ventilateur propre, surveillez le bruit de vibration

Le moteur à cage d'écureuil est une machine qui demande peu d'entretien, mais pas aucun entretien. Les roulements doivent être graissés à intervalles déterminés, et une vibration ou un bruit excessifs se surveillent comme signes précoces de panne. Le serrage des raccordements de la boîte à bornes évite l'échauffement dû au desserrage. Les ailettes de refroidissement et le capot de ventilateur doivent rester exempts de poussière ; une voie de refroidissement obstruée élève la température du bobinage et raccourcit la durée de vie de l'isolation. Ces contrôles simples constituent l'assurance la moins chère pour que le moteur tourne sans souci pendant des années.

Déterminons ensemble le bon moteur AC

Le bon choix repose sur la concordance entre la puissance, la vitesse, la classe de rendement et le type de fixation, d'une part, et l'application, d'autre part. On détermine d'abord la puissance et la vitesse dont la charge a besoin, puis on choisit la classe de rendement selon la durée de fonctionnement et l'indice de protection selon l'environnement. Assimiler les notions de base concernant les moteurs AC asynchrones facilite la prise de ces décisions en toute sûreté. DRG Motor fournit, depuis İzmir, des moteurs asynchrones triphasés de classe de rendement IE3, à isolation de classe F et à protection IP55, dans la plage 0,55–355 kW, avec les options de fixation B3, B5 et B14. En décrivant clairement votre besoin, nous pouvons déterminer ensemble la bonne configuration.
