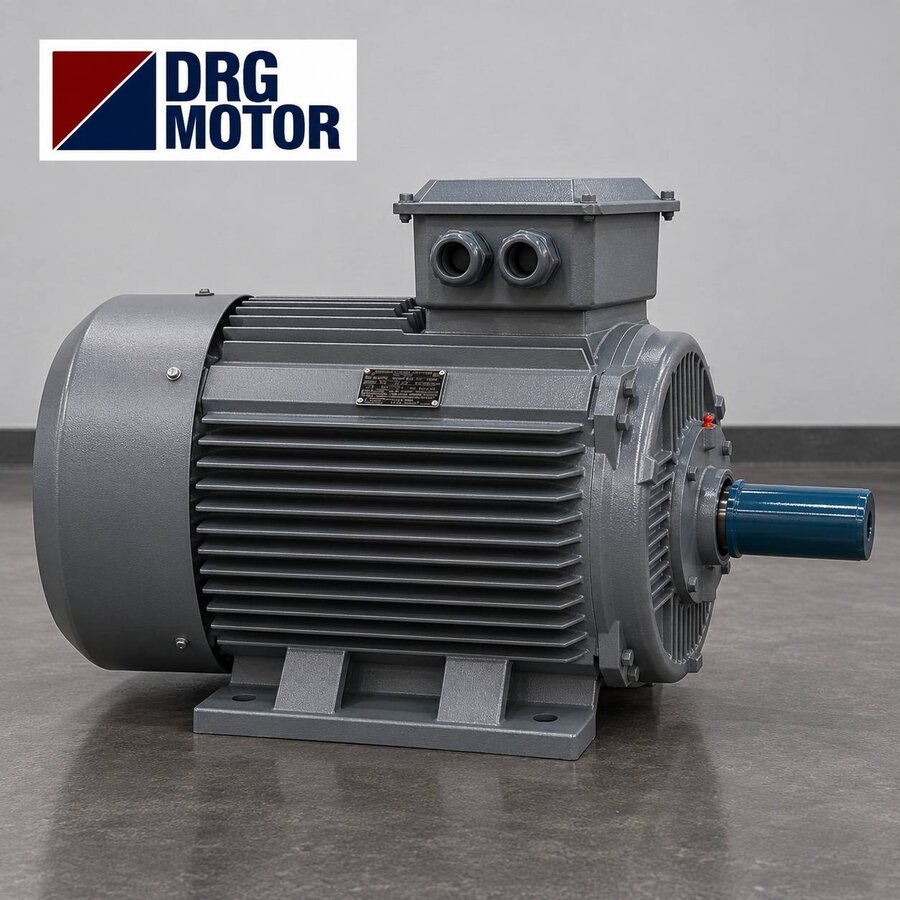

Le carter d'un moteur électrique n'est pas seulement une enveloppe qui recouvre les pièces qu'il contient ; il détermine directement la résistance mécanique, la répartition de la chaleur, le comportement vibratoire et donc la durée de vie du moteur. Dans les applications industrielles, le choix du matériau du carter se fait le plus souvent entre la fonte et l'aluminium. Dans cet article, nous examinons d'un point de vue technique pourquoi le carter en fonte se distingue dans les conditions de service lourd et dans quels cas il doit être préféré.

Qu'est-ce que la fonte ?

La fonte (fonte grise) est un alliage de fer à forte teneur en carbone contenant des lamelles de graphite. Cette structure graphitique confère au matériau ses caractéristiques propres : haute résistance à la compression, excellent amortissement des vibrations et bonne usinabilité. Coulée comme carter de moteur, elle forme une structure solide et rigide qui entoure les bobinages et le rotor. Cette rigidité permet au moteur de conserver sa géométrie même sous charge lourde.

Un amortissement des vibrations supérieur

L'avantage le plus marquant de la fonte est l'absorption de l'énergie vibratoire par les lamelles de graphite qu'elle contient. Les vibrations mécaniques qui apparaissent inévitablement dans un moteur en fonctionnement sont amorties bien plus efficacement dans un carter en fonte que dans un carter en aluminium. Les conséquences pratiques en sont les suivantes :

  • La charge dynamique appliquée aux roulements diminue, la durée de vie des roulements s'allonge.
  • Le bruit de fonctionnement baisse.
  • Le risque de fatigue des connexions du bobinage diminue.
  • La stabilité augmente sur les entraînements exigeant un alignement précis.

Résistance mécanique et conditions de service lourd

Dans les applications à charge pulsatoire et variable comme les concasseurs, les broyeurs, les compresseurs et les grands convoyeurs, le carter doit présenter une résistance mécanique élevée. La fonte résiste à la déformation sous pression et répartit les charges de choc dans sa structure. C'est pourquoi, sur les moteurs de forte puissance travaillant en continu sous charge lourde, le choix standard est le carter en fonte. Alors que l'aluminium peut suffire aux petites puissances comme 0,55 kW, la supériorité de la fonte devient nette à mesure que la puissance et la charge augmentent.

Répartition de la chaleur et refroidissement

L'évacuation de la chaleur produite par le moteur est essentielle pour maintenir la température du bobinage sous les 155 degrés Celsius, limite de tenue de l'isolation de classe F. Le carter en fonte, par sa surface à ailettes, diffuse la chaleur sur une large zone et assure un équilibre de température stable en régime de service continu S1. Sa masse thermique étant élevée, il adoucit également les fluctuations de température lors de variations brusques de charge ; cela contribue à une plus longue durée de vie de l'isolation et des roulements.

Indice de protection et tenue à l'environnement

Sur les moteurs industriels, le degré de protection courant est l'IP55 ; il assure une protection totale contre la poussière et une résistance aux projections d'eau. Grâce à sa structure solide, le carter en fonte maintient cet indice de protection de façon fiable même dans les environnements sévères. Dans les installations poussiéreuses, humides et à fort risque de choc mécanique, la résistance du carter à la fissuration et à l'usure est déterminante pour la fiabilité à long terme.

Comparaison entre la fonte et l'aluminium

Les deux matériaux ont chacun leur domaine d'utilisation ; le choix dépend des exigences de l'application.

  • Fonte : plus lourde et plus coûteuse ; amortissement des vibrations supérieur, résistance mécanique élevée, idéale pour le service lourd.
  • Aluminium : léger et d'un coût avantageux ; facile à transporter, avantageux dans les applications de service léger et de faible puissance.

S'il s'agit d'un entraînement destiné à fonctionner en continu sous charge lourde et sensible aux vibrations, le carter en fonte offre à long terme un coût de panne et de maintenance plus faible. Le choix du carter doit être évalué avec autant de soin que la classe de rendement du moteur ; à ce sujet, notre contenu moteurs électriques de classe IE3 vous sera également utile.

Notes de maintenance pour une longue durée de vie

Pour tirer pleinement parti de la robustesse du carter en fonte, il faut respecter les mesures de maintenance de base. Débarrasser les ailettes du carter de la poussière et des salissures préserve l'évacuation de la chaleur ; respecter les périodes de graissage des roulements permet à l'avantage vibratoire de perdurer. Une mesure régulière des vibrations et le suivi de la température du bobinage sont les méthodes les plus efficaces pour détecter une défaillance avant qu'elle ne s'aggrave. Depuis İzmir, nous fournissons des moteurs électriques à carter en fonte et en aluminium dans une large plage de puissance et proposons un support technique pour le choix du bon carter selon la charge et les conditions ambiantes de votre application.

Dans quelles applications la fonte est-elle indispensable ?

Le choix du matériau du carter doit toujours se faire selon le profil de charge de l'application. Dans certaines applications, le carter en fonte devient pour ainsi dire une obligation :

  • Entraînements à charge pulsatoire et variable comme les concasseurs et les broyeurs
  • Compresseurs d'air et systèmes fonctionnant en continu sous charge élevée
  • Grands convoyeurs et lignes de transport
  • Groupes de pompes à forte sensibilité aux vibrations
  • Entraînements de forte puissance des installations de l'industrie lourde

Dans ces applications, le carter en aluminium n'amortissant pas suffisamment les chocs et les vibrations reçus, la durée de vie des roulements comme celle du bobinage peut se raccourcir. Dans ces conditions, la structure rigide de la fonte préserve la géométrie du moteur et maintient un fonctionnement fiable.

L'usinabilité et la stabilité dimensionnelle de la fonte

La fonte est un matériau bien usinable grâce à la structure graphitique qu'elle contient ; les logements de roulements, les surfaces de bride et les points de raccordement peuvent être usinés avec une grande précision par enlèvement de matière. Cette précision permet à l'entrefer entre le rotor et le stator de rester régulier et donc à l'équilibre magnétique d'être préservé. En outre, la fonte conserve sa stabilité dimensionnelle avec le temps et les variations de température ; cela contribue au maintien de l'alignement en usage de longue durée et à l'équilibre de la charge appliquée aux roulements.

La fonte du point de vue du coût total de possession

Le prix d'achat d'un moteur à carter en fonte peut être plus élevé que celui de son équivalent en aluminium ; toutefois, dans la bonne application, il est avantageux en coût total. L'amortissement supérieur des vibrations et la répartition de la chaleur allongent la durée de vie des roulements et de l'isolation, réduisant ainsi la fréquence de maintenance et les temps d'arrêt. Dans les conditions de service lourd, la panne imprévue d'un moteur entraîne des coûts indirects élevés du fait de l'arrêt de la ligne de production. La robustesse offerte par la fonte réduit ce type de pertes et compense à long terme l'écart de prix initial.

Évaluation pour un choix de carter correct

Lors de la décision sur le matériau du carter, la puissance de l'application, le profil de charge, les conditions ambiantes et la sensibilité aux vibrations doivent être traités conjointement. Alors que l'aluminium suffit lorsque la puissance est faible, le service léger et la transportabilité importants, le carter en fonte est un choix plus sûr lorsqu'il s'agit de forte puissance, de charge pulsatoire et de travail lourd continu. Évaluer le matériau du carter de manière globale, en même temps que la classe de rendement, le degré de protection et le type de montage, est la clé pour obtenir du moteur la durée de vie et la fiabilité attendues.

Corrosion et protection de surface sur un carter en fonte

Les carters en fonte doivent être considérés avec leur protection de surface dans les environnements humides et agressifs. L'apprêt et la couche de peinture de finition appliqués en sortie d'usine protègent le carter contre l'humidité et les effets chimiques ; dans les installations poussiéreuses et humides, la corrosion démarre dès que cette couche est rayée. Maintenir propre la surface extérieure à ailettes assure à la fois la poursuite de l'évacuation de la chaleur et la préservation de la couche de peinture. Au besoin, en demandant une peinture spéciale ou un indice de protection élevé, le carter peut être rendu apte aux environnements sévères tels que le bord de mer, une usine chimique ou une ligne agroalimentaire.

Durée de vie des roulements et fiabilité mécanique

La propriété d'amortissement des vibrations du carter en fonte se répercute directement sur la durée de vie des roulements. L'absorption efficace des vibrations réduit la charge dynamique appliquée aux roulements et allonge ainsi leur durée de vie à la fatigue. La structure rigide du carter préserve en outre l'alignement de l'arbre du rotor et assure une charge équilibrée des paliers. Cette stabilité mécanique réduit les défaillances imprévues de roulements, en particulier dans les applications à haute vitesse et à fonctionnement continu ; associée à un graissage régulier et au suivi des vibrations, elle contribue à un service sans problème du moteur pendant de longues années.
