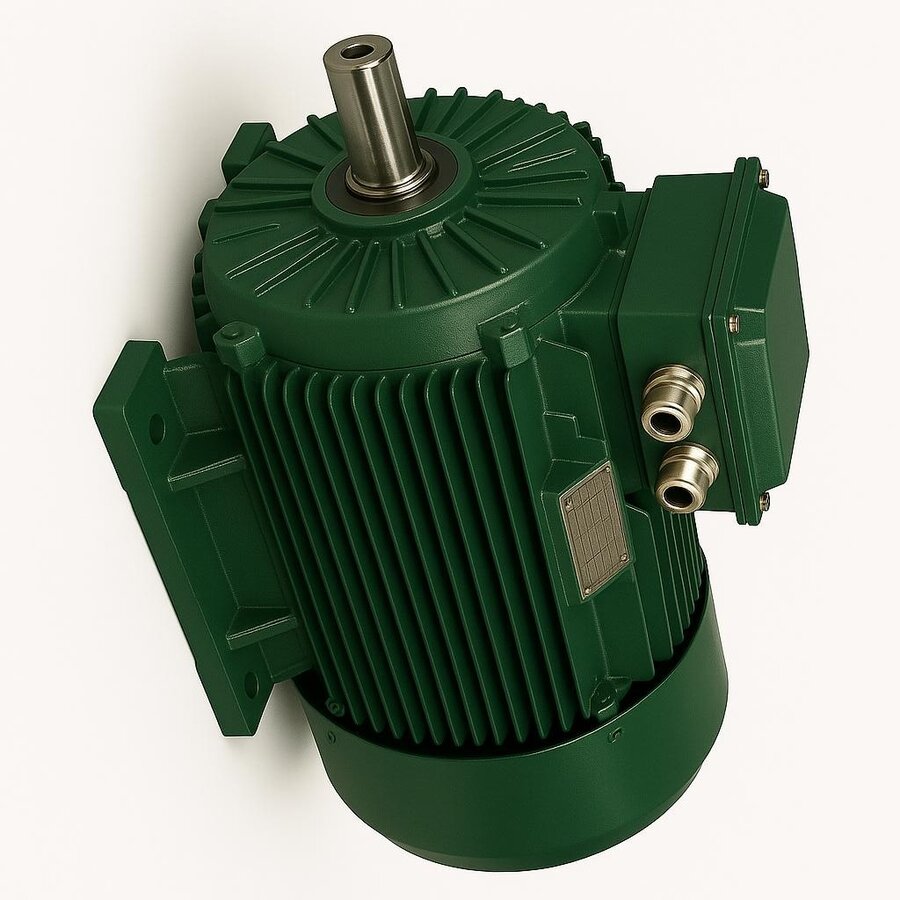

Taş kırma tesisleri, bir elektrik motorunu sahada en çok zorlayan uygulamalardan biridir. Konkasör ani ve değişken yük altında çalışır, ortam toz doludur, vibrasyon yüksektir ve hat günün büyük bölümünde kesintisiz döner. Bu koşullarda kataloğun en üst satırındaki güç değeri tek başına bir şey ifade etmez; motorun nasıl yol aldığı, ısıyı nasıl attığı ve yükteki ani sıçramaları nasıl karşıladığı çok daha belirleyicidir. Aşağıda kırma-eleme tesislerinde AC motor seçiminin teknik çerçevesini tüm yönleriyle ele alıyoruz.

Konkasörde Yükün Karakteri

Bir çeneli ya da darbeli kırıcı, içine giren malzemenin boyutuna ve sertliğine göre saniye saniye değişen bir yük çeker. Boş dönüşte motor nominal akımın çok altında çalışırken, hazneye iri bir blok düştüğü anda tork talebi anlık olarak nominalin iki-üç katına çıkabilir. Bu yüzden taş kırmada motor, sadece ortalama güce göre değil, tepe yüklerine göre de boyutlandırılır. Volan kütlesi bu sıçramaların bir kısmını yutar, ancak motorun devrilme torku (pull-out torque) yine de yeterli pay bırakacak kadar yüksek seçilmelidir.

Yol Alma ve Atalet Sorunu

Kırıcı rotoru ve volanı yüksek ataletlidir. Motor durağan haldeki bu kütleyi hızlandırırken uzun bir kalkış süresi yaşar ve bu süre boyunca sargılardan yüksek yol alma akımı geçer. Direkt yol vermede (DOL) bu akım nominalin 6-7 katına ulaşır; sık devreye girip çıkan tesislerde bu hem şebekeyi zorlar hem de sargıyı ısıtır. Bu nedenle ağır kalkışlı kırıcılarda yumuşak yol verici (soft starter) ya da frekans inverteri tercih edilir. İnverter aynı zamanda besleme bandını rampalı hızlandırarak malzeme akışını da düzenler.

Verim Sınıfı ve Sürekli Çalışma

Kırma hatları çoğunlukla S1 sürekli çalışma rejiminde, yani günde uzun saatler boyunca aralıksız döner. Böyle bir kullanımda motorun verim sınıfı doğrudan elektrik faturasına yansır. IEC 60034-30-1 standardına göre Premium verim sınıfı olan IE3 elektrik motorları, eski IE1 muadillerine göre kayıpları belirgin biçimde düşürür. 90 kW bir kırıcı motorunun yılda 6.000 saat döndüğü bir tesiste, sadece birkaç puanlık verim farkı yılda binlerce kilovatsaat tasarruf anlamına gelir.

  • IE1 - Standart verim, yeni tesislerde önerilmez
  • IE3 - Premium verim, sürekli çalışan kırıcılar için ölçüt
  • IE4/IE5 - Süper ve ultra premium, inverterli yüksek güçlü hatlarda

Gövde, Soğutma ve Toz Koruması

Taş tozu, motorun en sinsi düşmanıdır. Toz, soğutma kanatçıklarının arasını doldurarak ısı atımını engeller ve rulman keçelerinden içeri sızarsa yatak ömrünü kısaltır. Bu yüzden kırma tesislerinde en az IP55 koruma sınıfı, tozlu bölgelerde ise IP56/IP65 seviyeleri tercih edilir. Pik döküm gövde, alüminyume göre titreşimi daha iyi söndürür ve darbe-vibrasyona dayanımı yüksektir; bu nedenle ağır kırıcılarda döküm gövdeli motorlar standart kabul edilir. Yalıtım sınıfı olarak F sınıfı sargı, yüksek ortam sıcaklığında bile güvenli sıcaklık payı bırakır.

Kutup Sayısı ve Devir Seçimi

Kırıcının istediği mil devri, motorun kutup sayısıyla belirlenir. 50 Hz şebekede 2 kutuplu motor yaklaşık 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu ise 1000 d/d senkron devirde döner. Konkasörler genellikle kayış-kasnak üzerinden tahrik edildiği için 4 ya da 6 kutuplu, yani 1500 veya 1000 d/d motorlar yaygındır; bu devirler yüksek tork ve daha sakin bir tahrik sağlar. Asenkron motorda yük arttıkça oluşan kayma (slip) sayesinde gerçek devir senkron devrin biraz altında kalır ve motor torku otomatik olarak ayarlar.

Frekans İnverteri ve Enerji Hesabı

Birçok modern kırma-eleme hattında motorlar artık frekans inverteri (VSD) ile sürülür. İnverterin ilk faydası kalkışı yumuşatmasıdır: yüksek ataletli volan rampalı biçimde hızlandığında yol alma akımı nominale yakın seviyede tutulur, böylece şebekede gerilim çökmesi ve sargıda ısınma önlenir. İkinci fayda kısmi yükte enerji tasarrufudur. Besleme debisi düştüğünde motoru tam devirde döndürmek yerine inverter frekansı azaltır; çünkü merkezkaç tipi yardımcı ekipmanlarda güç tüketimi devirle kübik orantılıdır. Pratik bir örnek: 110 kW bir hattın yılda 5.500 saat çalıştığını ve inverterle ortalama %8 enerji kazancı sağlandığını varsayalım. Bu, kabaca 110 × 5.500 × 0,08 ≈ 48.400 kWh yıllık tasarruf demektir ki bu rakam, inverter yatırımını birkaç sezon içinde karşılayan büyüklüktedir. İnverter ayrıca aşırı yük, faz kaybı ve aşırı sıcaklık koruması gibi fonksiyonları da tek panoda toplar.

Eleme ve Konveyör Motorlarıyla Uyum

Bir kırma tesisi tek bir motordan ibaret değildir; konkasörün ardında titreşimli elek, taşıma bantları, besleyici ve toz toplama fanları sıralanır. Bu motorların güç ve devir seçimi birbirine bağlıdır, çünkü zincirin her halkası aynı malzeme akışını taşır. Titreşimli elekler özel dengesiz rotorlu titreşim motorlarıyla ya da eksantrik tahrikli standart motorlarla çalışır; bant konveyörlerinde ise redüktörlü 4 veya 6 kutuplu motorlar yaygındır. Bantların kalkış sırası önemlidir: en sondaki bant önce, en baştaki besleyici en son devreye alınır ki hat üzerinde malzeme yığılması olmasın. Tüm bu motorların aynı verim sınıfında ve uyumlu koruma seviyesinde seçilmesi, tesisin toplam enerji performansını ve yedek parça yönetimini sadeleştirir.

  • Besleyici - düşük devirli, yüksek torklu redüktörlü motor
  • Konkasör - ağır kalkışlı ana tahrik motoru
  • Titreşimli elek - dengesiz rotorlu titreşim ya da eksantrik tahrik
  • Bant konveyör - redüktörlü dört/altı kutuplu motor
  • Toz toplama fanı - sürekli çalışan iki/dört kutuplu motor

Bağlantı Tipi ve Mekanik Montaj

Kırma tesislerinde motor çoğunlukla ayaklı (B3) montajla şasiye cıvatalanır ve kayış-kasnakla kırıcı miline güç aktarır. Kasnak hizalaması ve kayış gerginliği, rulman ömrü açısından kritik öneme sahiptir; yanlış hizalama mili radyal olarak zorlar ve yatak arızasına yol açar. Pompa benzeri doğrudan akuple uygulamalarda flanşlı B5 ya da B14 montaj kullanılırken, kırıcılarda esneklik ve darbe yutma için kayışlı aktarım yaygındır. Sincap kafesli rotor yapısı, bu zorlu ortamda fırça ve kolektör gibi aşınan parça içermediği için bakım yükünü düşürür.

Ortam Sıcaklığı ve Saha Koşulları

Kırma sahaları çoğunlukla açık alanda, mevsim sıcaklığının ve güneş ışınımının doğrudan etkisinde kurulur. Standart motorlar 40 °C ortam sıcaklığına ve 1.000 metre rakıma göre etiketlenir; yaz aylarında 45-50 °C'yi bulan saha sıcaklıkları ya da yüksek rakımlı şantiyeler söz konusuysa motor gücünün bir miktar düşülerek (derating) seçilmesi gerekir. F sınıfı yalıtımın B sınıfı sıcaklık artışına göre kullanılması bu durumda ek emniyet payı sağlar. Yağmur, çamur ve yıkama suyu ihtimaline karşı klemens kutusunun conta bütünlüğü ve kablo rakorlarının sızdırmazlığı düzenli kontrol edilmelidir. Kış aylarında uzun süre duran motorlarda yoğuşmayı önlemek için sargı ısıtıcısı (anti-condensation heater) işe yarar.

Bakım ve Arıza Önleme

Kırma hatlarında plansız duruş, doğrudan üretim kaybıdır. Bu yüzden motor bakımı takvime bağlanmalıdır. Düzenli olarak rulman sıcaklığı ve titreşim ölçülmeli, soğutma fanı kapağı ile kanatçıklar tozdan temizlenmeli, klemens kutusundaki bağlantı sıkılıkları kontrol edilmelidir. Sargı yalıtım direncinin (megger) periyodik ölçümü, nem ve toz kaynaklı yalıtım zayıflamasını erken yakalar. Yedek rulman ve keçe stoğu bulundurmak, arıza anında duruş süresini saatlerden dakikalara indirir.

Doğru Motoru Birlikte Belirleyelim

Taş kırma tesisi için motor seçerken kırıcı tipi, beslenen malzemenin sertliği, günlük çalışma saati, devreye girme sıklığı ve mevcut şebeke kapasitesi bir arada değerlendirilir. DRG olarak İzmir merkezli tedarik ağımızla 0,55 kW'tan 355 kW'a kadar IE3 verimli, pik döküm gövdeli, ağır kalkışa uygun üç fazlı asenkron motorları kırma-eleme sektörüne sunuyoruz. Uygulamanızın yük profilini paylaştığınızda, doğru kutup sayısı ve koruma sınıfıyla en uygun modeli birlikte belirleyebilir, gerekirse yumuşak yol verici ya da inverter çözümünü de planlayabiliriz. Tüm ürün yelpazemizi drgmotor.com üzerinden inceleyebilirsiniz.
