1.5 kW 1500 Devir Trifaze Elektrik Motoru – Mevcut Makineye Oturtmak

1.5 kW'lık motor siparişlerinin çoğu sıfır makine için değil, çalışan bir makinedeki motorun yerine verilir. Bu siparişlerde işi bozan şey güç ya da verim sınıfı değil, mekanik uyumdur: mil çapı bir milimetre farklı olduğunda ya da flanş delikleri tutmadığında motor rafta kalır.

Bu yüzden 1.5 kW 1500 devir elektrik motoru fiyatları sorulurken yanına mil, flanş ve klemens yönü de sorulur. Aşağıda yenileme siparişinde tutması gereken ölçüler ve kontrol sırası yazılı.

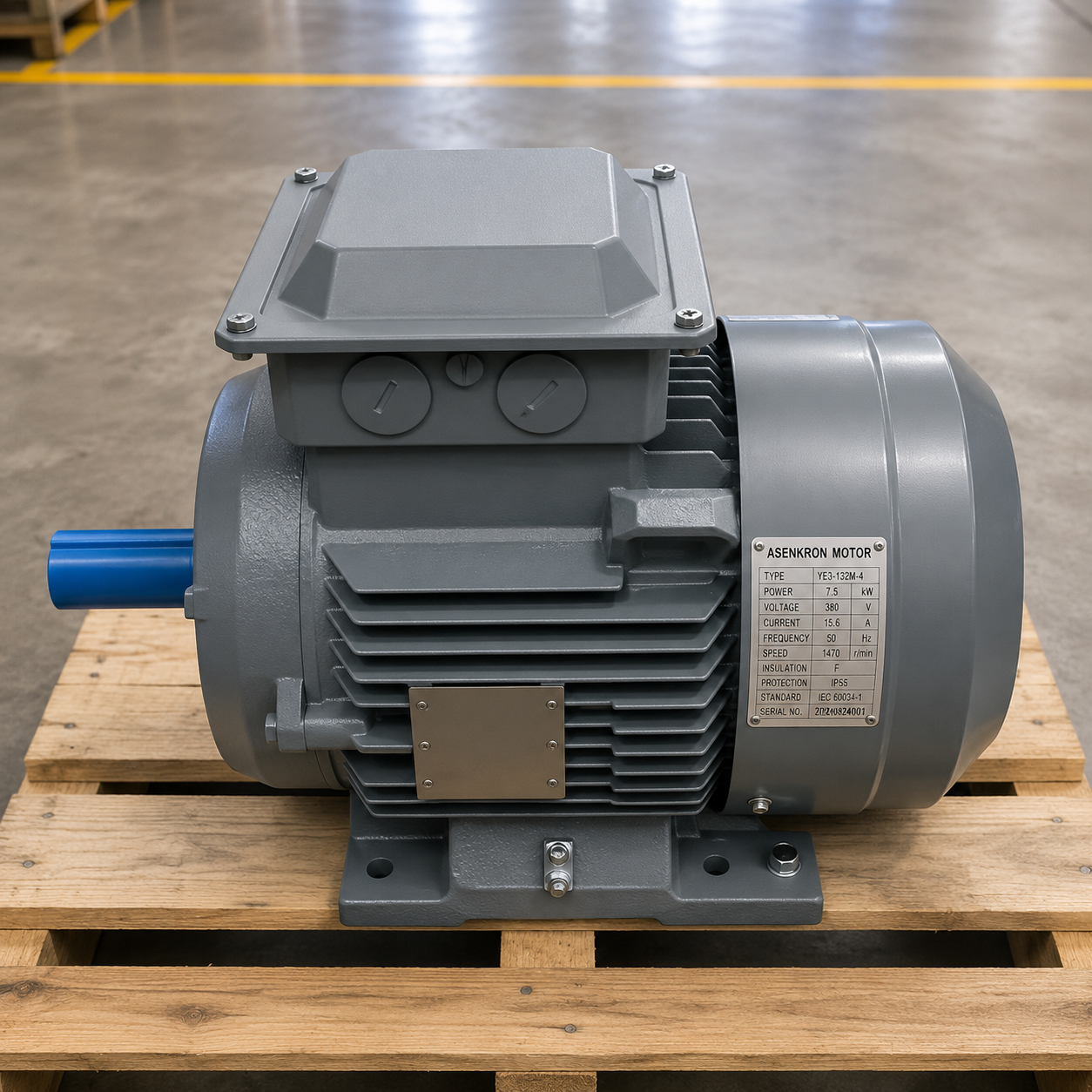

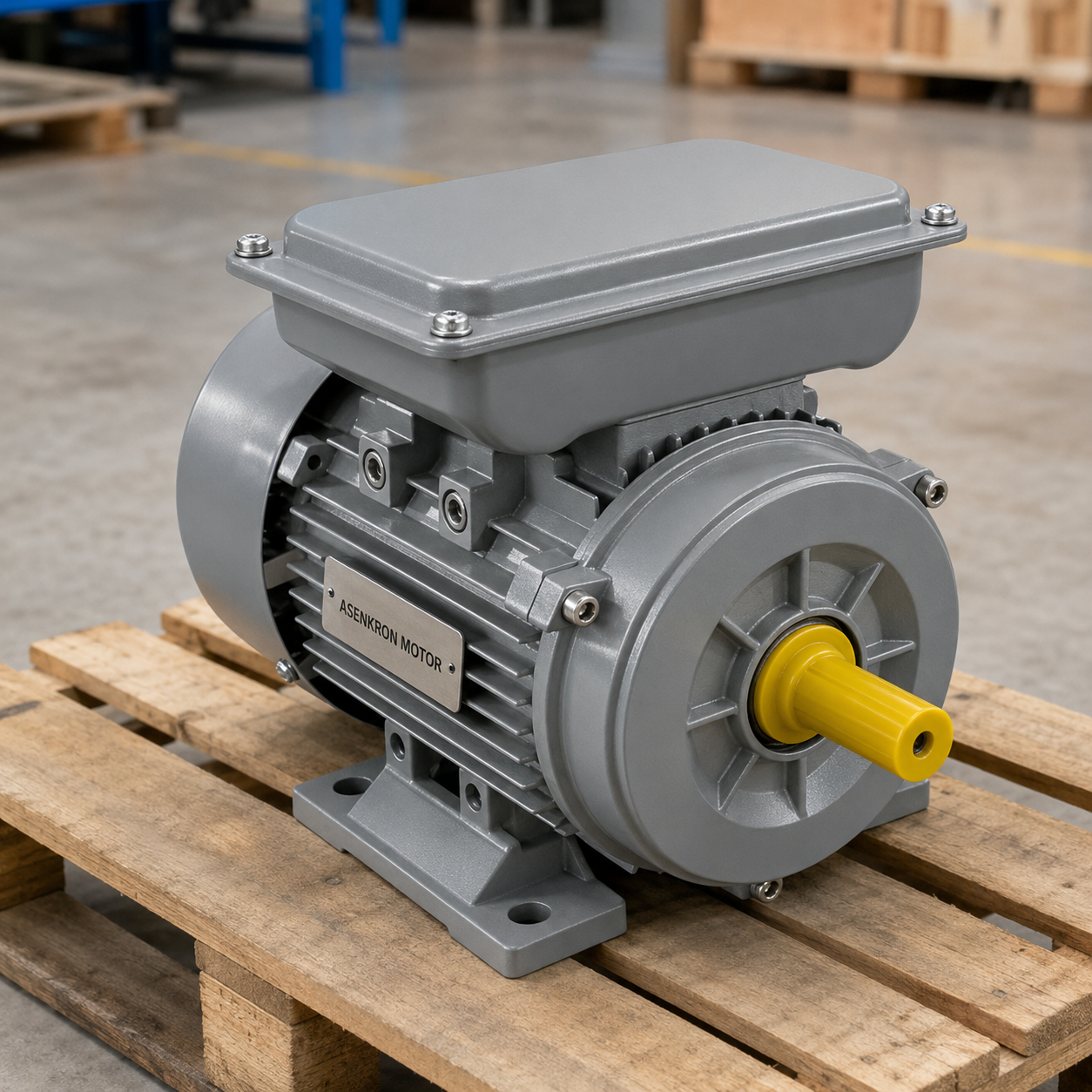

DRG Motor'un 1.5 kW dört kutuplu trifaze motoru 380–400 V 50 Hz beslemede, B3 ayaklı, B5 flanşlı ve B35 ayaklı-flanşlı seçeneklerle IEC ölçülerinde üretilir; böylece yerine geçtiği gövdeyle aynı ayak izine oturur.

Aynı Güç, Farklı Gövde

1.5 kW dört kutuplu bir motor yaklaşık 2 HP verir ve 1500 d/d yakınında döner. Aynı anma değerine sahip iki motor, IEC gövde ölçüsüne kadar birbirinin yerine geçer; mil boyu, kama yuvası, flanş delik çapı ve klemens kutusu yönü bu noktadan sonra ayrışır. Makine bir tanesine göre tasarlanmışsa diğeri oturmaz.

Sipariş öncesinde bu dört ölçünün yazıya geçirilmesi, ikinci bir sevkiyatı ve boşa geçen bir montaj gününü ortadan kaldırır.

Montaj Biçimi Nasıl Seçilir

1.5 kW gövde üç bağlantı biçiminde sunulur ve seçim tahrik edilen makinenin kendisiyle belirlenir.

Hangi durumda hangisi:

  • B3 ayaklı: motor bir şase ya da kızak üzerine ayaklarından cıvatalanır
  • B3: kayış-kasnak ile tahrik edilen düzenlerde yaygın seçim
  • B5 flanşlı: motor pompa gövdesine ya da redüktöre ara parça olmadan oturur
  • B5: yakın bağlantılı pompa setlerinde standart
  • B35: hem ayak hem flanş; ağır kaplin yükü olan tahriklerde
  • Mil çapı: kaplin göbeği ya da kasnak deliği ile aynı olmalı
  • Mil boyu: kaplin yarımının tam oturmasına yetmeli
  • Kama yuvası: aktarılacak momente uygun ölçüde
  • Flanş delik dairesi: makine gövdesindeki delik dairesiyle aynı
  • Flanş merkezleme çapı: makineye merkezlemeyi sağlayan bilezik
  • Ayak delik aralığı: mevcut kaidedeki delikleri tutmalı
  • Mil yüksekliği: kaplin ekseninin makineyle aynı kotta kalması
  • Klemens kutusu yönü: mevcut kablo güzergâhına bakmalı
  • Kablo giriş rakoru: kesitin geçeceği ölçüde
  • Dönüş yönü: kaplin bağlanmadan önce kontrol edilir
  • Bu on beş kalem sipariş formuna yazıldığında, motoru daha önce görmemiş bir satın alma biriminin de aynı ürünü tekrar sipariş etmesi mümkün olur.

Yenilemede Ölçüm Sırası

Eski motoru sökmeden yapılacak işler vardır ve söküldükten sonra bir kısmı geri getirilemez.

Sıra şöyle işler:

  • Eski motorun etiketini fotoğraflayın: güç, devir, akım, gövde ölçüsü
  • Aynı yükte pens ampermetreyle çektiği akımı bir çevrim boyunca ölçün
  • Mil çapını ve mil boyunu kumpasla ölçün, kaplin sökülmeden
  • Flanş delik dairesini ve merkezleme çapını ölçün
  • Ayak delik aralığını ve mil yüksekliğini kaideden alın
  • Klemens kutusunun ayaklara göre baktığı yönü not edin
  • Mevcut termik röle ayarını ve kablo kesitini kaydedin
  • Konumun tozlu, nemli ya da yıkamalı olup olmadığını yazın
  • Motorun invertörle mi doğrudan şebekeyle mi çalıştığını belirtin
  • Ölçülen değerlerle etiket değerini yan yana koyup farkı görün

Ölçülen Yük ile Etiket Değeri Farklıysa

Bu karşılaştırma çoğu yenilemede aynı sonucu verir: motor anma gücünün altında çalışıyordur. Etikete bakılarak sipariş verildiğinde, gereğinden büyük seçilmiş bir motor bir kez daha satın alınmış olur.

Ölçülen yükle sipariş vermenin karşılığı:

  • Anma gücü gerçek yüke oturur, motor verim eğrisinin düz bölgesinde çalışır
  • Yol verme ekipmanı ve kablo kesiti gereksiz büyümez
  • Termik röle yeni etiket akımına göre doğru ayarlanır
  • Kısmi yükte sürekli çalışmanın getirdiği verim kaybı ortadan kalkar
  • Gövde ölçüsü küçüldüğünde montaj boşluğu sorunu azalır
  • Aynı bütçeyle bir üst verim sınıfı sipariş edilebilir
  • Yedek motor bulundurma maliyeti düşer
  • Aynı referans hattaki diğer tahriklerde de kullanılabilir
  • Sipariş formu bir sonraki yenilemede aynen tekrarlanabilir
  • Fiyat karşılaştırması aynı gövde üzerinden yapılır
  • Teklif süresi kısalır, çünkü sorulacak bir şey kalmaz
  • Uyumsuz sevkiyat riski ortadan kalkar

Teknik Özellikler

DRG Motor tarafından sunulan 1.5 kW trifaze elektrik motorları IEC ölçülerinde üretilir; yerine geçtiği gövdeyle aynı ayak izine ve mil eksenine oturur.

Standart Teknik Özellikler

  • Güç: 1.5 kW
  • Yaklaşık Güç: 2 HP
  • Devir: 1500 rpm
  • 4 kutuplu tasarım
  • Trifaze çalışma sistemi
  • 380–400 Volt çalışma gerilimi
  • 50 Hz frekans
  • IE3 Premium Verimlilik
  • IE4 Süper Premium Verimlilik seçenekleri
  • %100 bakır sargı
  • Pik döküm veya alüminyum gövde seçenekleri
  • IP55 koruma sınıfı
  • Class F izolasyon
  • IEC standartlarına uygun üretim
  • Düşük titreşim
  • Sessiz çalışma
  • Uzun ömürlü rulman sistemi
  • Sürekli çalışmaya uygun yapı
  • B3, B5 ve B35 montaj seçenekleri

Klemens Kutusu ve Kablolama

Yenilemede en sık gözden kaçan kalem klemens kutusudur. Kutunun baktığı yön mevcut kablo güzergâhına uymuyorsa, kablo ya gerilir ya da kutunun kapağı gasketine tam oturmaz; ikisinin de sonucu aynıdır, IP55 koruma sahada geçersiz kalır.

Sipariş sırasında netleşmesi gerekenler:

  • Klemens kutusunun ayaklara göre yönü ve kapak erişimi
  • Kablo giriş rakor ölçüsü ve kesitin bükülme yarıçapı
  • Kutu içinde yıldız-üçgen bağlantı için yeterli hacim
  • Toprak baraj vidası ve pabuç ölçüsü
  • Sargıya gömülü sensör kablolarının çıkış noktası
  • Kapak gasketinin kablolama sonrası tam oturması
  • Yıkamalı konumda kutunun aşağı bakmaması

Neden DRG Motor?

Yenileme siparişinde tedarikçiden beklenen şey, ölçüyü doğru anlamak ve aynı ürünü yıllar sonra tekrar verebilmektir.

Müşterilerimize sunduğumuz kalemler:

  • Mil, flanş ve klemens yönünün ölçülerinize göre teyidi
  • Standart dışı mil çapı ve flanş ölçüsünün üretilmesi
  • Tek parça referansının tekrar siparişlerde korunması
  • Yaygın güç kademelerinin stoktan kısa sürede verilmesi
  • IE3 ve IE4 seçeneğinin yan yana fiyatlanması
  • Alüminyum ve pik döküm gövde alternatifleri
  • Sargı sensörü ve termik korumanın fabrikada takılması
  • IP55 ve gerektiğinde daha yüksek koruma sınıfı
  • Ölçüm ve termik ayar konusunda devreye alma desteği
  • Yıllar sonra aynı referansla yedek tedariki

DRG Motor'dan 1.5 kW 1500 Devir Elektrik Motoru Satın Alın

Ölçüm listesini ve eski motorun etiketini gönderin; 1.5 kW 1500 devir trifaze motor makinenizin mevcut mili, flanşı ve kaidesi üzerinden teyit edilerek fiyatlanır.

Motorlar %100 bakır sargı, IE3 Premium ve IE4 Süper Premium verimlilik, IP55 koruma sınıfı, F sınıfı yalıtım ve IEC ölçüleriyle 380–400 V 50 Hz beslemeye uygun üretilir.
