Redüktör Motoru Fiyatları ve Seçim Rehberi: Redüktörlü Motorda Güç, Çıkış Devri ve Flanş Uyumu

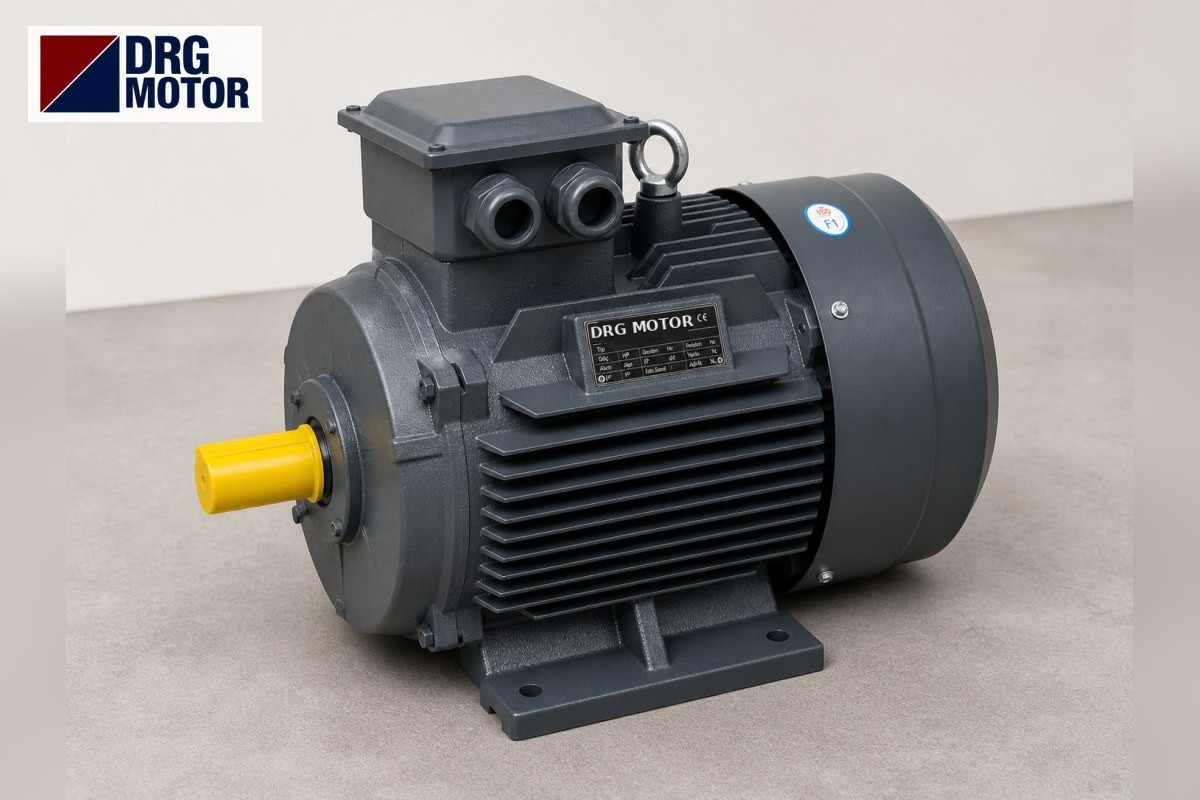

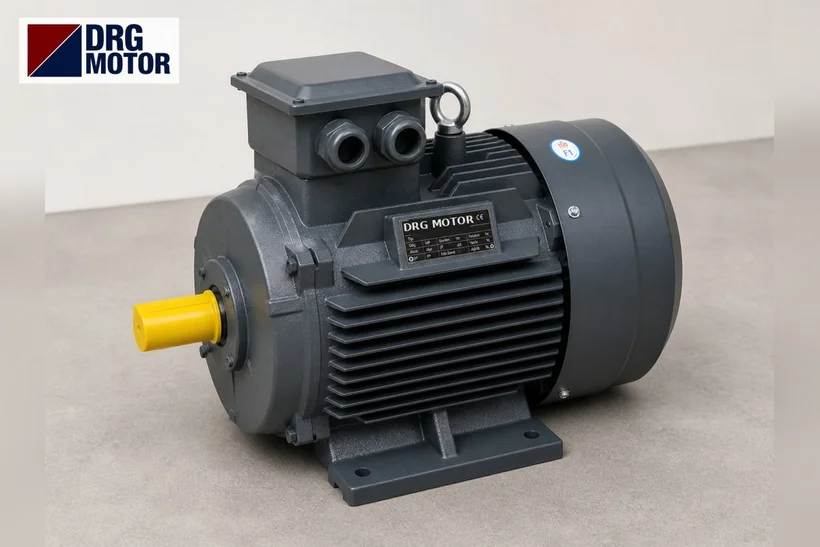

Redüktör motoru, bir trifaze elektrik motoru ile onun devrini düşürüp momentini artıran redüktörün birleşimidir; doğru seçim üç değere dayanır: motor gücü, çıkış devri = motorun nominal devri ÷ redüktör oranı ve motor flanşı ile milinin redüktör girişine birebir oturması. Örneğin 4 kW, 4 kutuplu DRG-112M-4 tam yükte 1450 d/d döner; 40 oranlı bir redüktörle çıkış 1450 ÷ 40 = 36,25 d/d olur. Bu motorun redüktöre bağlanan tarafı IEC 112M gövdeye ait B5 flanştır: flanş dış çapı P 250 mm, merkezleme çapı N 180 mm, mil 28×60 mm.

Bu üç değerden biri değişince diğerleri de değişir. Aynı 4 kW'ı 6 kutuplu seçerseniz devir 968 d/d'ye iner, gövde 132M'ye büyür ve redüktör girişi artık 300 mm'lik flanş ile 38 mm mil ister. DRG Motor redüktör satmaz; redüktörü kendi üreticisinden veya bayisinden temin edersiniz, redüktöre takılacak elektrik motorunu ise Elektrik Motoru Online Satın Al sayfasındaki 120 model arasından gövde, kutup ve montaj bilgisine bakarak seçersiniz. Yük momenti ve servis faktörü hesabı bu yazının konusu değildir; onu Motor Redüktör Seçimi Nasıl Yapılır? Tork, Oran ve Servis Faktörü yazısında adım adım bulabilirsiniz.

Redüktör Motoru Hangi Parçalardan Oluşur?

Satın alma açısından redüktör motoru üç ayrı kalemdir ve her birinin sorumlusu farklıdır:

• Elektrik motoru: gücü (kW), nominal devri, gerilimi ve gövde ölçüsü belirler. DRG'nin sattığı kısım budur.
• Redüktör: oranı, dişli tipi ve çıkış mili/flanşı ile makineye bağlanır. Redüktör üreticisinin kataloğundan seçilir.
• Bağlantı arayüzü: motor flanşının redüktör giriş kapağına, motor milinin redüktör giriş deliğine (kama ile) oturduğu yüzeydir. Ayrı kaplinli sistemlerde bu arayüz kaplin ve kaide olur.

Hatalar çoğunlukla üçüncü kalemde çıkar: motor ve redüktör tek tek doğru seçilir, ama giriş flanşı başka gövdeye göre sipariş edildiği için iki parça birleşmez.

Redüktör Tipleri ve Motor Seçimine Etkisi

Redüktörün dişli yapısı, motorun nasıl duracağını ve hangi kutup sayısının mantıklı olduğunu doğrudan etkiler. Aşağıdaki tablo tipleri motor tarafından bakarak özetler:

Tip seçimi redüktör üreticisinin işidir; motor tarafı için sizden istenen bilgi her durumda aynıdır: güç, nominal devir, IEC gövde, flanş tipi ve mil ölçüsü.

Çıkış Devrinden Kutup Sayısına: Oran Tablosu

Oran hesabında motorun senkron devrini (3000/1500/1000 d/d) değil, etiketteki nominal devrini kullanın. 1500 ÷ 40 = 37,5 d/d bulursunuz, ama 4 kW 4 kutuplu motorla gerçek çıkış 36,25 d/d olur. Aşağıdaki tablo mağazadaki üç adet 4 kW motorun nominal devriyle, 10, 20 ve 40 d/d çıkış için gereken redüktör oranını gösterir:

Tablodan çıkan pratik sonuç: düşük çıkış devrinde 2 kutuplu motor çok yüksek oran ister, bu da daha fazla dişli kademesi ve daha büyük redüktör demektir. 6 kutuplu motor oranı küçültür ama motor gövdesini ve flanşını büyütür. Bu yüzden redüktörlü tahriklerde en sık 4 kutuplu motor tercih edilir; 6 kutup, oranı düşürmek gerektiğinde ve gövde büyüklüğü sorun olmadığında anlam kazanır.

Çözümlü örnek: 35 d/d çıkış isteyen karıştırıcı

Yük hesabı sonunda 4 kW motor gerektiği belirlenmiş bir karıştırıcı düşünün; hedef çıkış devri 35 d/d.

• 4 kutup (DRG-112M-4, 1450 d/d): gereken oran 1450 ÷ 35 ≈ 41,4. Redüktör kataloğunda 40 oranı varsa çıkış 1450 ÷ 40 = 36,25 d/d olur; hedefin yaklaşık %3,6 üstü.
• 6 kutup (DRG-132M1-6, 968 d/d): gereken oran 968 ÷ 35 ≈ 27,7. Katalogda 28 oranı varsa çıkış 968 ÷ 28 ≈ 34,57 d/d olur; hedefin yaklaşık %1,2 altı.

İki çözüm de devir açısından uygundur. Karar flanş tarafında verilir: 4 kutuplu çözüm IEC 112 girişli (P 250 mm, mil 28 mm), 6 kutuplu çözüm IEC 132 girişli (P 300 mm, mil 38 mm) redüktör ister. Oranı ve çıkış momentini sayısal olarak denemek için redüktör çıkış devri ve moment hesaplama aracını kullanabilirsiniz.

Motor Tarafında Flanş ve Mil Uyumu: Aynı Güç, Farklı Giriş

Redüktör siparişinde “4 kW motor” yazmak yetmez; redüktör girişi gövde numarasına göre işlenir. Aşağıdaki tablo DRG katalogundaki B5 flanş ölçülerini, bu yazıda geçen motorlarla eşleştirir:

P: flanş dış çapı, M: delik çemberi çapı, N: merkezleme çapı. Tablodaki iki ayrıntı sahada çok iş görür:

• Kutup değişimi flanşı değiştirir: 4 kW'ı 4 kutuptan 6 kutba çevirmek, 250 mm'lik flanştan 300 mm'lik flanşa ve 28 mm milden 38 mm mile geçmek demektir. Mevcut redüktörde kutup değiştirecekseniz önce giriş ölçüsünü kontrol edin.
• Kompakt gövde mevcut girişi korur: 5,5 kW 4 kutuplu standart motor 132S gövdedir; kompakt DRG-112M-4K aynı gücü 112M gövdede verir. IEC 112 girişli bir redüktörde gücü 4 kW'tan 5,5 kW'a çıkarmak gerekirse giriş flanşını değiştirmeden çözüm sağlayabilir; redüktörün bu gücü taşıyıp taşımadığını ise redüktör kataloğundan doğrulayın.

DRG kataloğunda B14 (küçük flanş) ölçü tablosu yer almaz; B14 girişli redüktörlerde redüktörün giriş ölçüsünü bize iletin, motoru o bilgiyle eşleştirelim. Merkezleme çapının nasıl ölçüleceği ve B5/B14 farkının ayrıntısı için Redüktöre Uygun Flanşlı Elektrik Motoru Nasıl Seçilir? yazısına bakabilirsiniz.

Redüktörlü Motor Siparişinden Önce Kontrol Listesi

• Hedef çıkış devri ve yük hesabından gelen motor gücü belli mi?
• Oran, senkron değil nominal devirle hesaplandı mı (ör. 1500 değil 1450 d/d)?
• Redüktör giriş kapağındaki IEC gövde numarası ile motorun gövdesi aynı mı (112M motor → IEC 112 giriş)?
• Flanş tipi doğru mu: B5 (büyük, delikli flanş) mı, B14 (küçük, dişli delikli flanş) mı?
• Motor mili D×E ve kama genişliği F, redüktör giriş deliğiyle aynı mı (ör. 28×60 mm, kama 8 mm)?
• Montaj konumunda (yatay, dikey, motor yukarı/aşağı) klemens kutusu ve kablo girişi erişilebilir kalıyor mu?
• Şebeke gerilimi ve bağlantı biliniyor mu? Mağazada 3 kW ve altı modeller 230/400 V, 4 kW ve üstü modeller 400/690 V sargılıdır.
• Motor koruması (termik röle, sigorta, kontaktör) motor etiket akımına göre seçildi mi? Bunun için termik, sigorta ve kontaktör seçimi aracı işinizi kolaylaştırır.

Redüktör Motoru Fiyatını Belirleyen Teknik Etkenler

Redüktör motorunun toplam bedeli iki ayrı kalemden oluşur ve DRG yalnız elektrik motoru kalemini karşılar. Motor tarafında bedeli belirleyen teknik etkenler şunlardır:

• Güç (kW): sargı ve gövde büyüklüğünü belirleyen ana etken.
• Kutup sayısı: aynı güçte 6 kutuplu motor, 4 kutupluya göre daha büyük gövdeye çıkar (4 kW'ta 112M yerine 132M).
• Gövde malzemesi: alüminyum (0,25–11 kW) veya pik döküm (0,55–355 kW).
• Montaj şekli: B3, B5, B35 veya B14; flanş seçimi sipariş notunda belirtilir.
• Kompakt gövde: aynı gücü bir küçük gövdede isteyen uygulamalar için ayrı modeldir.

Redüktör tarafının bedeli oran, tip ve moment kapasitesine göre redüktör üreticisi tarafından verilir. Motorun güncel fiyatını ürün sayfalarında ve online mağazamızdaki 120 model listesinde görebilirsiniz.

Redüktör Tahrikine Uygun Motorlar

• DRG-90L-4 – 1,5 kW – 1500 d/d (nominal 1445) – alüminyum, IEC 90L
• DRG-112M-4 – 4 kW – 1500 d/d (nominal 1450) – alüminyum, IEC 112M
• DRG-112M-2 – 4 kW – 3000 d/d (nominal 2905) – alüminyum, IEC 112M
• DRG-132M1-6 – 4 kW – 1000 d/d (nominal 968) – alüminyum, IEC 132M
• DRG-132S-4 – 5,5 kW – 1500 d/d (nominal 1460) – alüminyum, IEC 132S
• DRG-112M-4K – 5,5 kW – 1500 d/d (nominal 1460) – kompakt alüminyum, IEC 112M

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Sıkça Sorulan Sorular

Redüktörlü motorun çıkış devri nasıl hesaplanır?

Motorun etiketindeki nominal devri redüktör oranına bölün. 1450 d/d dönen 4 kutuplu bir motor 40 oranlı redüktörle 36,25 d/d, 20 oranlı redüktörle 72,5 d/d verir. Senkron devirle (1500 d/d) yapılan hesap çıkışı olduğundan yüksek gösterir.

B5 flanşlı motor her redüktöre takılır mı?

Hayır. Redüktör girişi belirli bir IEC gövdeye göre işlenir. 112M gövdeli motorun B5 flanşı 250 mm dış çaplı, 180 mm merkezlemeli ve 28 mm millidir; IEC 132 girişli bir redüktöre adaptör olmadan oturmaz. Siparişten önce flanş ölçüsünü ve mil çapını karşılaştırın.

Redüktör motorunda kaç kutuplu motor seçilmeli?

Kutup sayısı oran ile gövde büyüklüğü arasında bir dengedir. 2 kutuplu motor düşük çıkış devirlerinde çok yüksek oran ister; 6 kutuplu motor oranı küçültür ama aynı güçte daha büyük gövde ve flanş getirir. Hedef devir ve redüktör girişine göre karar verin; yük momenti hesabı için ilgili rehberimize bakın.

Mevcut redüktöre daha güçlü motor takılabilir mi?

Ancak redüktörün giriş ölçüsü ve moment kapasitesi buna izin veriyorsa. Örneğin IEC 112 girişte 4 kW yerine 5,5 kW gerekiyorsa kompakt DRG-112M-4K aynı 112M flanş ve 28 mm mille bağlanır; standart 5,5 kW 4 kutuplu motor ise 132S gövdeye çıkar. Redüktörün taşıyabileceği gücü redüktör üreticisinin kataloğundan doğrulayın.

Redüktörünüzün giriş ölçüsünü ve hedef çıkış devrini paylaşırsanız uygun motoru birlikte eşleştirelim: +90 (542) 666 11 11, [email protected] veya iletişim sayfamız. Diğer hesaplar için elektrik motoru hesaplama araçları sayfasına, motorların tamamı için Elektrik Motoru Online Satın Al kategorisine göz atabilirsiniz.
