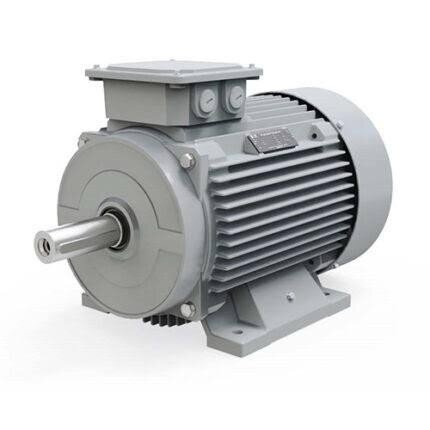

Pik döküm gövde, ağır sanayi koşullarında çalışan elektrik motorlarının dayanıklılığını, sessizliğini ve ısıl davranışını belirleyen temel unsurdur. Sürekli yük altında, titreşimli ve tozlu ortamlarda gövde malzemesi çoğu zaman motorun gerçek ömrünü tayin eder. DRG Motor'un tedarik ettiği yeni nesil pik döküm gövdeli modeller, yüksek mekanik mukavemeti düşük titreşim ve düşük gürültü ile bir araya getirerek zorlu uygulamalarda kararlı çalışma sunar.

Pik Döküm ile Alüminyum Gövde Arasındaki Fark

Pik döküm (cast iron) gövde, alüminyum gövdeye göre belirgin biçimde daha yüksek kütleye ve iç sönümleme kapasitesine sahiptir. Bu kütle, motorun yüksek momentte ve ani yük değişimlerinde daha az titreşmesini, dolayısıyla daha sessiz çalışmasını sağlar. Alüminyum gövde hafifliği ve düşük maliyeti sayesinde fan, küçük pompa ve hafif hizmet uygulamalarında ekonomik bir tercihtir; ancak darbe, sürekli mekanik zorlama ve aşındırıcı ortam söz konusu olduğunda pik döküm açık ara daha güvenlidir.

  • Sürekli yük altında bükülmeye direnen rijit yapı
  • İyi titreşim sönümleme, düşük gürültü seviyesi
  • Boyutsal kararlılık ve uzun servis ömrü
  • Ağır vinç, kırıcı ve konveyör tahrikine uygunluk

Isı Yönetimi ve Soğutma

Döküm gövdenin geniş yüzey alanı ve dökümle birlikte gelen kanatçık (kaburga) yapısı, sargılarda oluşan ısının dışarı atılmasını kolaylaştırır. Motorun arka kapağındaki fan, gövde kanatçıkları boyunca hava akışı oluşturarak yüzey sıcaklığını düşürür. F sınıfı yalıtım, sargıların 155 °C'ye kadar dayanmasına imkân tanırken IP55 koruma toz ve su püskürtmesine karşı içyapıyı korur. İyi tasarlanmış bir döküm gövde, aynı güçteki alüminyum bir motora kıyasla tam yükte daha düşük sargı sıcaklığına ulaşır; bu da yalıtım ve rulman ömrünü doğrudan uzatır.

Verim Sınıfları ve Enerji Tasarrufu

Yeni nesil pik döküm gövdeli motorlar IEC 60034-30-1 standardına göre IE3 (Premium) ve IE4 (Süper Premium) verim sınıflarında sunulur. Yüksek verim, çekilen elektrik enerjisinin daha büyük bölümünün mekanik güce dönüşmesi demektir. Günde 16 saat, yılda yaklaşık 6000 saat çalışan 22 kW'lık bir motorda IE2'den IE3'e geçiş yıllık birkaç bin kWh tasarruf sağlayabilir. Sürekli çalışan hatlarda verim sınıfı, ilk satın alma bedelinden çok daha büyük bir maliyet kalemi olan enerji tüketimini düşürür. Pik döküm gövde, bu yüksek verimli iç tasarımı mekanik olarak da güvenle taşır.

Devir, Kutup Sayısı ve Güç Aralığı

Pik döküm gövdeli motorlar 2, 4 ve 6 kutuplu seçeneklerle tedarik edilir. 400 V / 50 Hz beslemede 2 kutuplu modeller yaklaşık 3000 d/d, 4 kutuplu modeller 1500 d/d, 6 kutuplu modeller 1000 d/d senkron devirde döner. Asenkron yapı gereği rotor, kaymadan (slip) dolayı bu senkron devrin biraz altında çalışır. Güç aralığı 0,55 kW'tan 355 kW'a kadar uzanır; küçük güçlerde dahi döküm gövde, mekanik dayanım gerektiren özel uygulamalar için talep edilir.

Bağlantı Tipleri ve Montaj

Montaj biçimi, motorun bağlanacağı makineye göre seçilir. Ayaklı tip (B3) zemine veya şaseye cıvatayla sabitlenir; flanşlı tipler (B5 büyük flanş, B14 küçük flanş) pompa, redüktör ve fan gövdesine doğrudan bağlanır. Pik döküm gövdede ayak ve flanş bölgeleri tek parça dökümle geldiğinden, yüksek tork aktarımında bağlantı noktaları çok daha rijittir. Bu rijitlik, kaplin kaçıklığına ve titreşime bağlı erken rulman arızalarını azaltır.

Sincap Kafesli Rotor ve Çalışma Rejimi

Bu motorların büyük çoğunluğu sincap kafesli (kafes rotorlu) asenkron yapıdadır. Rotorda fırça veya bilezik bulunmaz; bu da bakım ihtiyacını en aza indirir ve arızasız çalışma süresini uzatır. Anma değerleri S1 sürekli çalışma rejimine göre verilir; yani motor tam yükte kesintisiz çalışacak şekilde tasarlanmıştır. Sık devreye girip çıkan uygulamalar için ısıl açıdan farklı değerlendirme gerekir, ancak sürekli proses hatlarında pik döküm gövde ile S1 rejimi ideal bir eşleşmedir.

Tipik Kullanım Alanları

Pik döküm gövdeli motorlar, gövdesinin zorlandığı her yerde tercih edilir. Tozlu, titreşimli ve sürekli çalışan ortamlarda bu gövde tipi en güvenli seçimdir.

  • Kırıcı, değirmen ve eleme tesisleri
  • Ağır konveyör ve bant sistemleri
  • Yüksek basınçlı pompa ve büyük fan grupları
  • Vinç ve kaldırma tahrikleri
  • Kompresör ve hidrolik güç üniteleri

Bakım ve Uzun Ömür

Pik döküm gövde bakım yükünü azaltsa da düzenli kontrol motor ömrünü uzatır. Rulman yağlama aralıklarına uyulması, soğutma fanının ve kanatçık aralarının tozdan arındırılması, klemens bağlantılarının periyodik sıkılması ve titreşim seviyesinin izlenmesi temel adımlardır. Sargı yalıtım direncinin yılda en az bir kez ölçülmesi, nemli ortamlarda olası yalıtım zayıflamasını erken yakalar. Bu basit önlemler, döküm gövdenin sunduğu mekanik dayanıklılıkla birleştiğinde motorun çok uzun yıllar sorunsuz çalışmasını sağlar.

Klemens Bağlantısı ve Şebeke Uyumu

Pik döküm gövdeli motorların klemens kutusu da genellikle dökümden gelir ve dış darbelere karşı dirençlidir. Standart üç fazlı modeller 400 V / 50 Hz beslemeye uygundur ve sargılar yıldız (Y) ya da üçgen (delta) bağlanarak farklı gerilimlere uyarlanabilir. Yüksek güçlü motorlarda yol verme akımını sınırlamak için yıldız-üçgen yol verme veya yumuşak yol verici (soft starter) kullanılır. Frekans inverteriyle (VFD) çalıştırıldığında ise devir, uygulamanın anlık ihtiyacına göre ayarlanabilir; bu hem proses esnekliği hem de fan ve pompa uygulamalarında ciddi enerji tasarrufu sağlar. Döküm gövde, inverter beslemesinde oluşan ek ısıyı dağıtmada alüminyuma göre avantajlıdır.

Titreşim, Gürültü ve Çalışma Konforu

Gövde kütlesinin yüksek olması, dönen kütlelerden ve manyetik kuvvetlerden kaynaklanan titreşimin daha iyi sönümlenmesini sağlar. Bu da çalışma ortamındaki gürültü seviyesini düşürür; özellikle insanların bulunduğu üretim hatlarında ve gece çalışan tesislerde belirgin bir konfor farkı yaratır. Düşük titreşim aynı zamanda rulmanlar, kaplinler ve bağlı makine elemanları üzerindeki yorulma yükünü azaltır. Sonuçta yalnızca motor değil, motorun tahrik ettiği tüm sistem daha uzun ömürlü olur. Pik döküm gövdenin ağır sanayide tercih edilmesinin en somut nedenlerinden biri budur.

Doğru Gövdeyi Birlikte Belirleyelim

Gövde malzemesi seçimi, uygulamanın yükü, ortam koşulları ve beklenen çalışma süresiyle birlikte ele alınmalıdır. İzmir merkezli tedarik altyapısıyla DRG Motor, 0,55-355 kW aralığında B3/B5/B14 bağlantılı, IE3 ve üzeri verimli pik döküm gövdeli motorları uygulamanıza göre temin eder. Güç, devir ve montaj bilgilerinizi ilettiğinizde, ister ağır kırıcı hattı ister sessiz çalışması gereken bir fan grubu olsun, ihtiyacınıza tam oturan modeli birlikte belirleyebiliriz. Daha geniş ürün ve teknik içerik için IE3 elektrik motorları sayfamızı inceleyebilir veya ana sayfamızdan tüm seçeneklere ulaşabilirsiniz.
