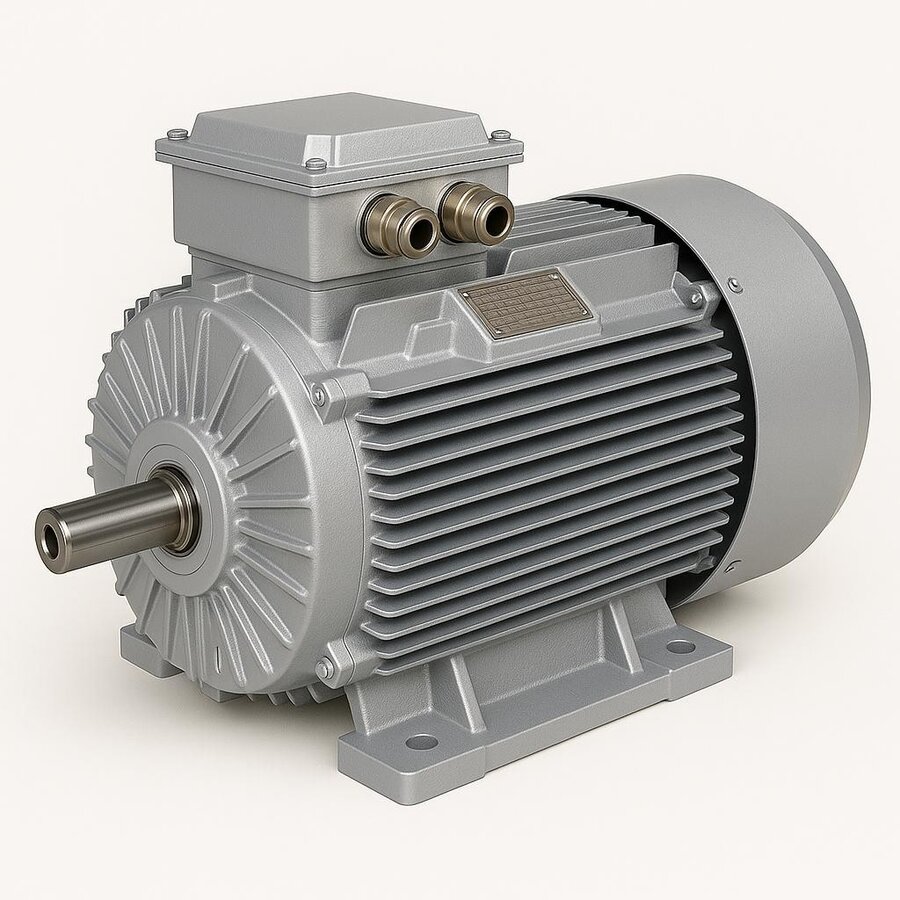

Yeni nesil IE3 elektrik motorları, IEC 60034-30-1 standardının "Premium" verim sınıfını karşılayacak şekilde tasarlanmış üç fazlı asenkron motorlardır ve endüstriyel tahrik uygulamalarının büyük bölümünde dengeli bir tercih oluşturur. Verim beklentilerinin yükseldiği, enerji maliyetlerinin işletme bütçesinde giderek büyüdüğü bir ortamda IE3 sınıfı, makul bir ilk maliyetle yüksek verimi bir araya getirir. Aşağıda bu motorların teknik temelini, yeni nesil tasarımların getirdiği iyileştirmeleri, seçim ölçütlerini ve doğru uygulama eşleştirmesini sırasıyla ele alıyoruz.

Premium Sınıfı Hangi Verim Seviyesini Tanımlar?

IEC 60034-30-1 verim ölçeğinde sınıflar IE1 (Standart), IE2 (Yüksek), IE3 (Premium) ve IE4 (Super Premium) biçiminde sıralanır. IE3, bu ölçekte verimliliğin Premium eşiğini temsil eder ve birçok pazarda belirli güç aralıkları için asgari kabul edilen seviyedir. Bir motorun IE3 olması, şebekeden çektiği enerjinin önemli bir bölümünü düşük kayıpla mile aktardığı anlamına gelir. Örneğin 7,5 kW gücünde 4 kutuplu bir motorda IE3 verimi yaklaşık yüzde 90 mertebesindedir; bu da IE1 bir eşdeğeriyle kıyaslandığında yıllık enerji tüketiminde belirgin bir azalma sağlar. Verim sınıfının etiketteki kW değeriyle birlikte okunması, doğru kıyaslamanın temelidir.

Yeni Nesil Tasarımda Verimi Yükselten Müdahaleler

Yeni nesil IE3 motorlar, klasik sincap kafesli asenkron yapıyı korurken her kayıp kaynağını ayrı ayrı azaltacak biçimde geliştirilmiştir. Verimi artıran başlıca tasarım adımları şunlardır:

  • Sargı bakır kesitinin artırılması ile yük (bakır) kayıplarının düşürülmesi
  • Manyetik geçirgenliği iyileştirilmiş ince sac paketleriyle dönen alanın yarattığı nüve ısınmasının azaltılması
  • Çubuk kesitleri ve kafes oranları yeniden ölçülendirilmiş rotor yapısıyla akım dağılımının düzgünleştirilmesi
  • Geliştirilmiş soğutma kanatları ve düşük sürtünmeli yataklarla mekanik kayıpların azaltılması

Bu iyileştirmeler birleştiğinde motor aynı yükte daha az ısınır, daha sessiz çalışır ve yalıtım ömrü uzar. Düşük çalışma sıcaklığı hem güvenilirliği artırır hem de bakım aralıklarını genişletir. Sonuçta etiket üzerindeki Premium ibaresi, sahada doğrudan hissedilen bir performans farkına dönüşür.

Kutup, Devir ve Güç Seçenekleri

IE3 motorlar yaygın olarak 0,55 kW ile 355 kW arasında, 400 V / 50 Hz besleme için sunulur. Mil devri kutup sayısına bağlıdır: 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d senkron devir verir; gerçek mil devri kayma (slip) kadar bunun altında kalır. Uygulamanın hız ve tork ihtiyacına göre kutup seçilir: yüksek devirli fan ve blower'larda 2 kutup, genel tahrik ve konveyörlerde 4 kutup, yüksek kalkış torku gereken yüklerde 6 kutup tercih edilir. Doğru kutup seçimi, hem verimi hem de mekanik uyumu doğrudan etkiler; yanlış devir seçimi gereksiz redüktör ya da kasnak çözümlerine yol açar.

Koruma, Yalıtım ve Çalışma Rejimi

Endüstriyel ortamda güvenilirlik için IE3 motorlar tipik olarak IP55 koruma sınıfında üretilir; bu, toza karşı tam koruma ve her yönden gelen su püskürtmesine dayanım anlamına gelir. Sargı yalıtımı F sınıfı (155 °C) olup, çoğu uygulamada B sınıfı sıcaklık artışıyla çalıştırılarak ek termal emniyet payı bırakılır. Sürekli yük altında çalışan tesisler için S1 (sürekli çalışma) anma rejimi esas alınır; sık duran-kalkan hatlarda ise S3 gibi periyodik rejimler değerlendirilir. Bu özelliklerin birlikteliği, motorun tozlu ve nemli sanayi koşullarında uzun süre güvenle çalışmasını mümkün kılar.

Bağlantı Biçimleri ve Gövde Malzemesi

Motorun makineye entegrasyonu montaj tipine bağlıdır. En yaygın seçenekler ayaklı B3, flanşlı B5 ve küçük flanşlı B14'tür. Pompalarda doğrudan bağlantı için genellikle B5 flanş tercih edilirken, konveyör ve genel tahriklerde ayaklı B3 yapısı kaide montajına uygundur; küçük güçlü pompa ve redüktör gruplarında B14 öne çıkar. Gövde malzemesi olarak pik (gri) döküm, yüksek mekanik dayanım ve titreşim sönümlemesiyle ağır uygulamalarda öne çıkar; alüminyum gövde ise hafifliği ve iyi ısı atımıyla orta-küçük güçlerde avantaj sağlar. Doğru montaj ve gövde seçimi, hizalama kolaylığı ve uzun ömür için belirleyicidir.

Tipik Uygulama Alanları

IE3 sınıfı, verim ve maliyet dengesi sayesinde çok geniş bir uygulama yelpazesine uyar. Sık karşılaşılan kullanım alanları:

  • Santrifüj ve dalgıç pompalar
  • Havalandırma ve proses fanları
  • Bant ve zincirli konveyörler
  • Vidalı ve pistonlu kompresörler
  • Taş kırma, öğütme ve harç/çamur karıştırma hatları gibi yüksek başlangıç torku isteyen tahrikler

Bu uygulamalarda IE3 motor, hem yeterli yüksek verimi hem de IE4'e kıyasla daha ölçülü bir ilk maliyeti bir arada sunarak yaygın bir denge noktası oluşturur. Asenkron motorların çalışma prensibini daha ayrıntılı incelemek için asenkron AC motorlar içeriğimiz iyi bir başlangıç sunar.

Sürücü ile Çalışma ve Devir Kontrolü

Premium verim, çoğu zaman tek başına değil bir kontrol stratejisiyle birlikte en yüksek getiriyi verir. Pompa ve fan gibi değişken yüklü hatlarda motoru sürekli tam devirde tutmak yerine, devri proses talebine göre ayarlamak ciddi enerji kazancı doğurur; çünkü santrifüj yüklerde güç tüketimi devrin küpüyle orantılı azalır. Bu nedenle birçok tesiste IE3 motor, bir frekans dönüştürücüyle birlikte konumlandırılır. Sürücülü çalışmada şu hususlara dikkat edilmelidir:

  • Düşük devirde soğutma fanının verimi düştüğünden ağır yüklerde harici (cebri) soğutma değerlendirilmelidir
  • PWM kaynaklı yalıtım gerilimine dayanıklı sargı ve gerekli durumlarda yalıtımlı yatak tercih edilmelidir
  • Uzun kablolarda gerilim yükselmesini sınırlamak için çıkış filtresi kullanılabilir

Bu önlemlerle IE3 motorun Premium verimi, geniş bir devir aralığında korunur ve değişken proseslerde toplam tüketim aşağı çeker.

IE3 ile Enerji Tasarrufu Hesabı

IE3 motorun getirdiği tasarrufu kabaca hesaplamak mümkündür. 15 kW gücünde bir motor IE1 yerine IE3 olduğunda, verim farkına bağlı olarak girişte birkaç yüz watt daha az çekiş sağlayabilir. Yılda 6000-7000 saat çalışan bir hatta bu, motor başına yıllık birkaç bin kWh azalmaya karşılık gelebilir. Elektrik birim fiyatıyla çarpıldığında, IE3 ile IE1 arasındaki ilk maliyet farkı çoğu sürekli çalışan uygulamada kısa sürede geri kazanılır. Çalışma saati ve motor gücü arttıkça bu denklem IE3 lehine daha da belirginleşir; bu nedenle 24 saat çalışan tesislerde Premium sınıf, kâğıt üstündeki fiyat farkından bağımsız olarak çoğunlukla daha ekonomik çözümdür.

Bakım, Ömür ve Sahada Güvenilirlik

IE3 motorların düşük çalışma sıcaklığı, yalıtım ve yatak ömrünü uzatan en önemli etkenlerden biridir. Düzenli bir bakım planı; yatak gresleme aralıklarının takibi, sargı yalıtım direncinin periyodik ölçümü, hizalama ve titreşim kontrolü ile soğutma kanallarının temiz tutulmasını kapsar. Bu adımlar arıza ihtimalini düşürür ve plansız duruşların önüne geçer. Doğru seçilmiş bir IE3 motor, uygun montaj ve düzenli bakımla birlikte yıllar boyunca anma değerlerine yakın bir verimle çalışmaya devam eder.

DRG Motor ile Doğru Eşleştirme

İzmir merkezli bir tedarikçi olarak DRG Motor, yeni nesil IE3 elektrik motorlarını farklı güç, kutup ve montaj seçenekleriyle stoktan ve projeye özel olarak sunar. Uygulamanızın güç, devir, çalışma saati ve montaj ihtiyacını birlikte değerlendirerek hem verim hem de bütçe açısından en uygun motoru belirlemenize yardımcı oluruz. Verim sınıfları arasındaki farkları ve uygulamanıza en uygun seviyeyi daha yakından incelemek, ürün ve fiyat bilgilerine ulaşmak için DRG Motor üzerinden bize ulaşabilirsiniz. Amacımız, etiketteki sınıfın ötesinde sahada gerçek tasarruf ve güvenilirlik sağlayan bir eşleştirme sunmaktır.
