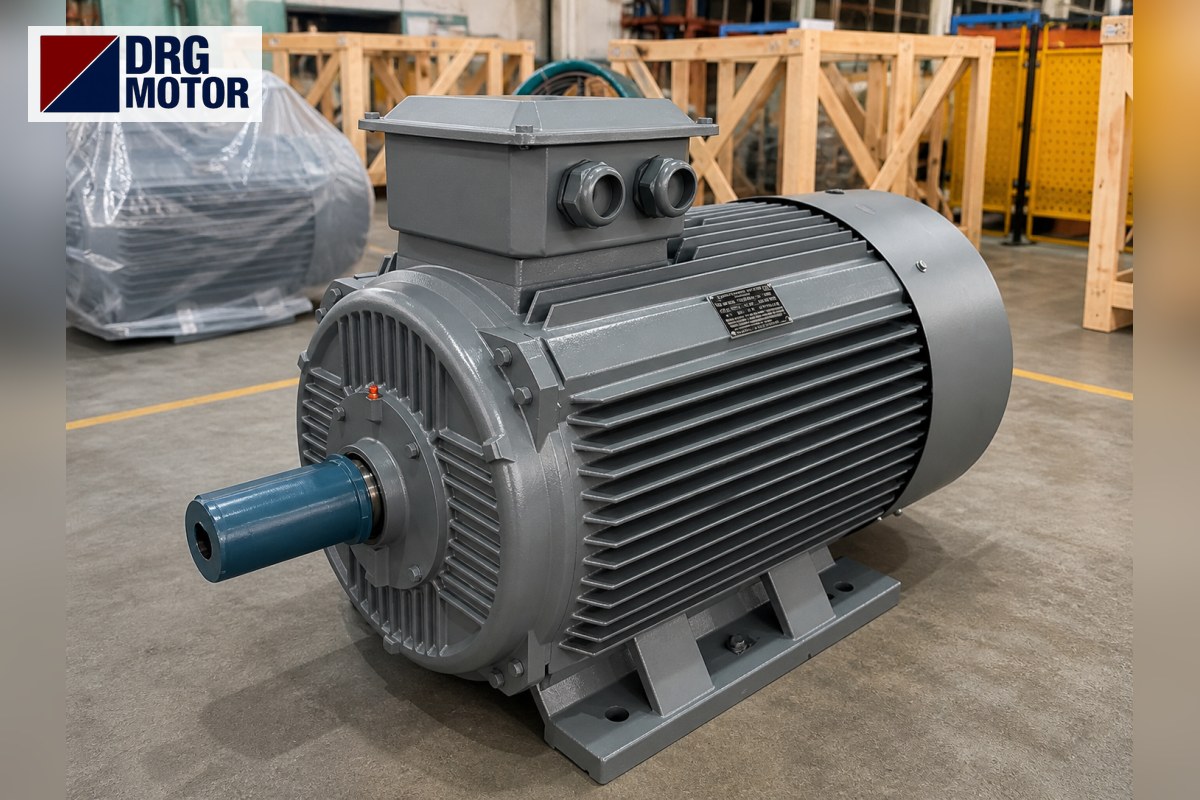

Asenkron Motor 3 Fazlı Seçimi: Güç, Devir, Gerilim ve Gövde Tipine Göre Doğru Model Nasıl Bulunur?

3 fazlı asenkron motor seçerken doğru modele altı bilgiyle ulaşılır: yükün istediği güç, devir (kutup sayısı), şebeke gerilimi ve bağlantı şekli, gövde malzemesi, montaj şekli ve çalışma ortamı. Örneğin makine milinde 1450 d/d civarında 45 N·m isteyen bir yük 6,83 kW eder; bir üst standart güç 7,5 kW, 1500 d/d motor ise DRG-132M-4 olur. Bu motor 400/690 V sargılıdır, 380 V şebekede üçgen (Δ) bağlanır, 380 V'ta 15,0 A çeker ve IEC 132M gövdededir.

Altı adımdan biri değiştiğinde model de değişir: aynı 7,5 kW 3000 d/d istenirse gövde 132S'ye iner, 1000 d/d istenirse 160M'ye büyür. Aşağıdaki adımlar Elektrik Motoru Online Satın Al sayfasındaki 120 modelin filtreleriyle aynı sırayı izler, böylece her adımın sonunda listeyi daraltabilirsiniz. Motorun nasıl çalıştığını, rotor ve stator yapısını merak ediyorsanız bu konu Üç Fazlı Asenkron Motor Nedir? Yapısı, Çeşitleri ve Kullanım Alanları yazısında anlatılıyor; burada yalnız satın alma kararına odaklanıyoruz. Seçtiğiniz motorun bağlantısını ve devreye alınmasını mutlaka yetkili bir elektrikçiye yaptırın.

Adım 1: Yükün Gücünü Bulun ve Standart Güce Yuvarlayın

Motor gücü, makinenin milinde istediği güçtür. Makine üreticisi bunu kW olarak veriyorsa doğrudan kullanın. Yalnızca moment ve devir biliniyorsa şu bağıntı yeterlidir:

P (kW) = M (N·m) × n (d/d) ÷ 9550

Girişteki örnekte 45 × 1450 ÷ 9550 ≈ 6,83 kW bulunur. Mağazadaki standart güç basamakları 5,5 – 7,5 – 11 kW şeklinde ilerler; 6,83 kW'ın üstündeki ilk basamak 7,5 kW'tır. Kontrol olarak DRG-132M-4'ün nominal momentine bakın: 49,1 N·m, yani yükün istediği 45 N·m'nin üstünde. Hesaplanan değer bir basamağın çok yakınındaysa (ör. 7,4 kW) bir üst basamağı düşünün; yük ağır kalkıyorsa kalkış momenti oranına (Ts/Tn) da bakın. DRG-132M-4'te bu oran 2,0'dır.

Adım 2: Devri ve Kutup Sayısını Seçin

Devri, motorun bağlanacağı makine belirler: doğrudan akuple pompa ve fanlar çoğunlukla 3000 veya 1500 d/d, kasnak veya redüktörle çalışan makineler genellikle 1500 d/d motorla tasarlanır. Aynı güçte devir düştükçe moment ve gövde büyür. 7,5 kW'ın üç seçeneği:

Tablo iki şeyi gösterir. Birincisi, devir yarıya inince moment yaklaşık iki katına çıkar (24,4 → 49,1 N·m); makinenin istediği devri motor devriyle karşılamak, kasnak veya redüktör oranını gereksiz yere büyütmekten daha sağlıklıdır. İkincisi, aynı güçte kutup sayısı arttıkça cos φ düşer ve akım biraz yükselir; kablo ve koruma seçimini bu yüzden kutup sayısı kesinleştikten sonra yapın.

Adım 3: Gerilimi ve Bağlantıyı Şebekeye Göre Belirleyin

Türkiye'de sanayi şebekesi fazlar arası 380–400 V'tur. Motor etiketindeki iki gerilim, bu şebekede hangi bağlantının kullanılacağını söyler:

• 230/400 V (Δ/Y): 380 V şebekede yıldız (Y) bağlanır. Mağazada 0,25–3 kW arasındaki 43 modelin tamamı bu sargıdadır. Örnek: DRG-100L2-4, 3 kW, 380 V'ta 6,34 A.
• 400/690 V (Δ/Y): 380 V şebekede üçgen (Δ) bağlanır. 4 kW ve üstündeki 77 model bu sargıdadır. Örnek: DRG-112M-4, 4 kW, 380 V'ta 8,37 A.

Bu ayrım yol verme yöntemini de belirler. Yıldız-üçgen yol verme, motorun 380 V'ta üçgen çalışmasını gerektirir; bu nedenle yalnız 400/690 V sargılı motorlarda uygulanır. DRG-132M-4'ün kalkış akımı oranı (Is/In) 7,5'tir: doğrudan yol vermede kalkış akımı yaklaşık 7,5 × 15,0 = 112,5 A olur, yıldız-üçgende hat akımı bunun yaklaşık üçte birine, 37,5 A civarına iner. Klemens köprülerinin dizilişi için 3 Fazlı Motor Bağlantı Şeması yazısına, yöntem karşılaştırması için yıldız-üçgen yol verme aracına bakabilirsiniz.

Adım 4: Gövde Malzemesini Seçin: Alüminyum, Pik Döküm veya Kompakt

Gövde seçiminde ilk sınır güçtür: alüminyum gövde 0,25–11 kW, pik döküm gövde 0,55–355 kW aralığında sunulur. 0,25 ve 0,37 kW yalnız alüminyum, 15 kW ve üstü yalnız pik dökümdür. Mağazadaki 120 modelin güç aralığına göre dağılımı:

0,55–11 kW arasında aynı model kodu iki gövde malzemesiyle bulunur ve elektriksel değerleri aynıdır: alüminyum ve pik döküm DRG-132M-4 ikisi de 1460 d/d, 15,0 A ve 49,1 N·m'dir. Karar ortama göre verilir. Hafiflik, kolay taşıma ve flanşla askıda montaj önemliyse alüminyum; titreşimli, darbeli veya tozlu ağır sanayi ortamında sağlam bir gövde isteniyorsa pik döküm tercih edilir (ör. pik döküm DRG-132M-4).

Kompakt seri (kodun sonundaki “K”) aynı gücü bir küçük gövdede verir: DRG-132M-4K, 11 kW 1500 d/d motoru standart 160M yerine 132M gövdede sunar ve 380 V'ta 21,5 A çeker. Makinedeki yer veya mevcut bağlantı ölçüsü 132 gövdeye göre ise bu seçenek değerlendirilebilir.

Adım 5: Montaj Şeklini Belirleyin

Montaj kodu motorun makineye nasıl tutturulacağını gösterir ve siparişte ayrıca belirtilir:

• B3: ayaklı, yatay montaj; kaideye cıvatalanır. Kasnaklı ve kaplinli tahriklerde en yaygın şekil.
• B5: büyük flanşlı, ayaksız; motor flanşından pompaya, redüktöre veya makine gövdesine bağlanır. 132M gövdede flanş dış çapı 300 mm, delik çemberi 265 mm, merkezleme çapı 230 mm'dir.
• B35: hem ayaklı hem B5 flanşlı; motor kaideye oturur, flanşla da hizalanır.
• B14: küçük flanşlı (dişli delikli); daha çok küçük güçlerde ve kompakt makinelerde kullanılır.

Mağaza ürün sayfalarında B3, B5, B14 ve B35 montaj seçenekleri listelenir; istenen şekli sipariş notuna yazmanız yeterlidir. Ayak delik aralığı (A×B) ve toplam boy (L) ürün sayfalarındaki ölçü tablosunda yer alır; DRG-132M-4 için A×B 216×178 mm, L 476 mm'dir.

Adım 6: Koruma, Kablo Girişi ve Ortam Koşullarını Kontrol Edin

Son adım motorun çalışacağı yere uygunluğudur. Mağazadaki motorlar IP55 koruma sınıfındadır ve ürün sayfalarında ortam sıcaklığı −15…+40 °C, rakım ≤1000 m olarak verilir; bu sınırların dışındaki bir kullanım için sipariş öncesi bize danışın. Termik koruma (PTC / PT100) opsiyonel olarak belirtilir; sık dur-kalk yapan veya sıcak ortamda çalışan motorlarda değerlendirilmeye değer. Kablo girişi de gövdeye göre değişir: DRG-132M-4'te 2 × M32×1,5 rakor girişi ve 6208-ZZ-C3 rulman bulunur.

Motor seçildikten sonra kablo kesiti ve koruma elemanları etiket akımına göre belirlenir. 15,0 A'lik bir motor için motor kablo kesiti hesaplama ve termik, sigorta ve kontaktör seçimi araçlarını kullanabilir, farklı güçlerin akımlarını motor akım tablosunda karşılaştırabilirsiniz.

Satın Almadan Önce Son Kontrol ve Mağazada Filtreleme

Altı adımı tamamladıysanız seçimi iki kısa işlemle bitirin: sonucu mağaza filtrelerine girin, ardından siparişten önce aşağıdaki listeyi tek tek işaretleyin.

Mağaza filtreleriyle modeli bulmak

Altı adımın sonucunu online mağazada dört filtreyle listeye dökebilirsiniz:

• Gövde malzemesi: “3 fazlı pik döküm (0,55–355 kW)” veya “Alüminyum gövde (0,25–11 kW)”.
• Motor gücü: Adım 1'de bulduğunuz standart güç (ör. 7,5 kW).
• Devir (kutup): 3000 – 2p, 1500 – 4p veya 1000 – 6p.
• Ara (kod, kW): gövde kodu veya güçle doğrudan arama (ör. “132M” ya da “7,5”).

Güç ve devri bilmiyorsanız, uygulama bilgisinden öneri üreten elektrik motoru seçim sihirbazı ile başlayabilirsiniz.

10 maddelik kontrol

• Yükün güç ihtiyacı kW olarak biliniyor ve bir üst standart basamağa yuvarlandı mı?
• Motorun nominal momenti, yükün istediği momentin üstünde mi?
• Devir makinenin istediği hızla uyumlu mu; kasnak veya redüktör oranı buna göre mi hesaplandı?
• Etiket gerilimi (230/400 V veya 400/690 V) ve 380 V'taki bağlantı (Y veya Δ) belli mi?
• Yıldız-üçgen yol verme planlanıyorsa motor 400/690 V sargılı mı?
• Gövde malzemesi ortam koşullarına (titreşim, toz, taşıma) uygun mu?
• Montaj kodu (B3, B5, B35, B14) ve flanş ölçüsü makineye uyuyor mu?
• Mil çapı ve boyu (D×E) kaplin, kasnak veya redüktör deliğiyle aynı mı?
• Ortam sıcaklığı ve rakım −15…+40 °C ve ≤1000 m sınırları içinde mi?
• Kablo kesiti, termik röle ve sigorta etiket akımına göre seçildi mi?

Bu Seçim Örneklerinde Geçen Motorlar

• DRG-132M-4 – 7,5 kW – 1500 d/d – alüminyum, IEC 132M
• DRG-132M-4 – 7,5 kW – 1500 d/d – pik döküm, IEC 132M
• DRG-132S2-2 – 7,5 kW – 3000 d/d – alüminyum, IEC 132S
• DRG-160M-6 – 7,5 kW – 1000 d/d – alüminyum, IEC 160M
• DRG-100L2-4 – 3 kW – 1500 d/d – alüminyum, IEC 100L
• DRG-112M-4 – 4 kW – 1500 d/d – alüminyum, IEC 112M
• DRG-132M-4K – 11 kW – 1500 d/d – kompakt alüminyum, IEC 132M

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Sıkça Sorulan Sorular

7,5 kW 3 fazlı motor kaç amper çeker?

1500 d/d DRG-132M-4 380 V'ta 15,0 A, 400 V'ta 14,3 A çeker. Aynı güçte 3000 d/d DRG-132S2-2 380 V'ta 14,4 A, 1000 d/d DRG-160M-6 ise 16,2 A çeker. Akım kutup sayısına göre değiştiği için kablo ve termik seçimini kesin modelin etiket değeriyle yapın.

3 fazlı asenkron motor 380 V'ta yıldız mı üçgen mi bağlanır?

Etiketteki gerilime bağlıdır. 230/400 V yazan motor 380 V şebekede yıldız, 400/690 V yazan motor üçgen bağlanır. Mağazadaki modellerde 3 kW ve altı 230/400 V, 4 kW ve üstü 400/690 V sargılıdır. Bağlantıyı yetkili bir elektrikçi yapmalıdır.

Alüminyum gövde mi pik döküm gövde mi seçilmeli?

0,55–11 kW arasında iki gövdede de aynı model kodu ve aynı elektriksel değerler bulunur; karar ortama göre verilir. Hafiflik ve flanşla montaj önemliyse alüminyum, titreşimli ve ağır sanayi ortamında pik döküm tercih edilir. 15 kW ve üstünde yalnız pik döküm vardır.

1500 devir mi 3000 devir motor mu almalıyım?

Makinenin istediği devre göre seçin. Aynı güçte 1500 d/d motor 3000 d/d motorun yaklaşık iki katı moment verir (7,5 kW'ta 49,1 N·m'ye karşı 24,4 N·m). Doğrudan akuple yüksek devirli pompa ve fanlarda 3000 d/d, kasnak veya redüktörlü makinelerde çoğunlukla 1500 d/d kullanılır.
