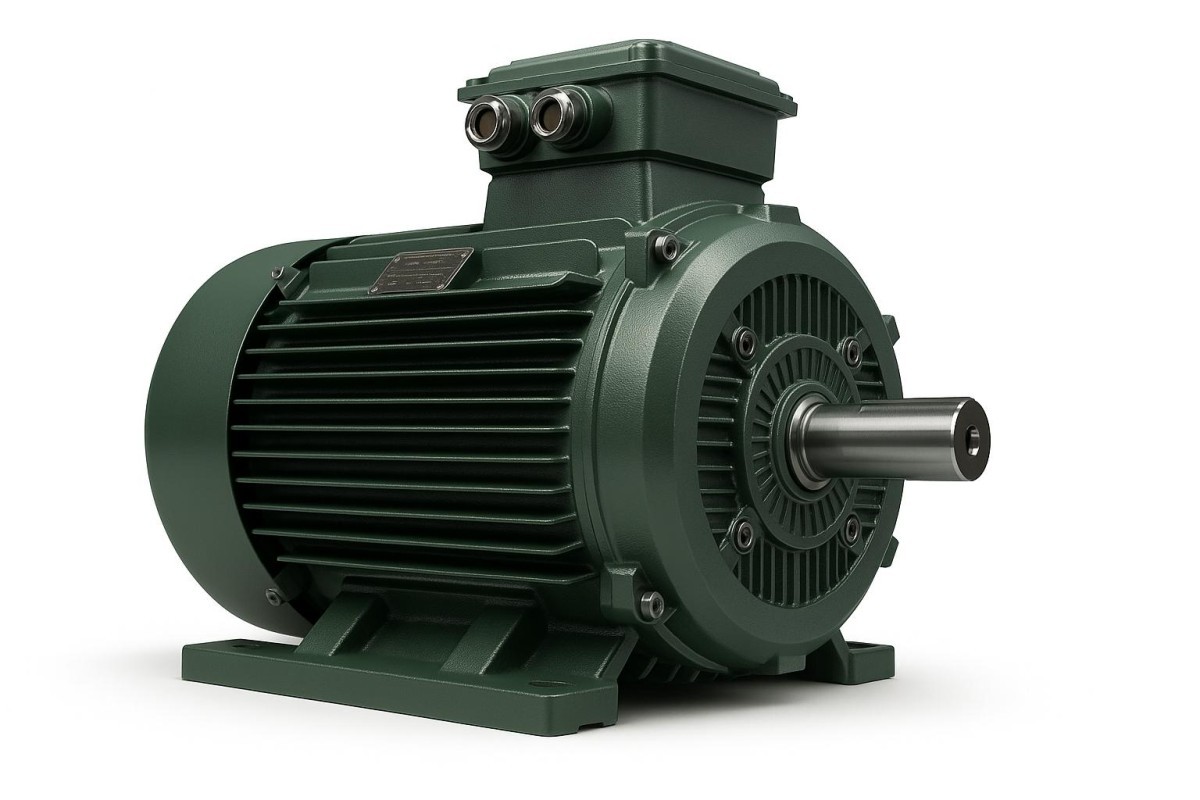

Fabrika sahalarında dönen motorların büyük çoğunluğu tek bir aileye, asenkron tipe aittir. Bu makinede stator tarafında üretilen dönen manyetik alan, rotora hiçbir fiziksel temas olmadan akım bindirir ve dönüşü bu indüklenen akım başlatır. İsmindeki asenkron sözcüğü, rotorun bu alana tam yetişemeyip hep birkaç adım gerisinden gelmesine işaret eder. Sade kuruluşu, uzun ömrü ve neredeyse bakım istemeyen yapısı, onu sanayinin baş tahrik kaynağı yapar. Aşağıda çalışma mantığını, iç yapısını, etiket değerlerini ve doğru seçim ile bakım yöntemlerini sırasıyla inceliyoruz.

Çalışma Prensibi: İndüksiyon ve Döner Alan

Statordaki üç ayrı sargı, zaman içinde sırayla zirveye ulaşan üç fazla beslenince, manyetik alanın yönü çevre boyunca kaymaya, yani dönmeye başlar. Hareketli bu alan, rotorun kafes çubuklarından geçerken onların üzerinde bir gerilim doğurur ve kapalı çubuklarda akım akmaya başlar. Çubuklardaki bu akım kendi manyetik alanını kurar; statorun alanıyla rotorun alanı birbirini iterek rotoru alanın peşi sıra sürükleyen döndürücü kuvveti, yani torku ortaya çıkarır. Tüm bu olayın fırça ya da bilezik gibi sürtünen bir parça olmadan gerçekleşmesi, motorun neden bu kadar uzun ömürlü olduğunu açıklar.

Kayma (Slip) Neden Vardır

Rotor, döner alanla tam aynı hızda dönseydi, çubukları kesen manyetik alan değişmez ve indüksiyon dururdu; akım da tork da sıfırlanırdı. Bu nedenle rotor her zaman döner alanın biraz gerisinden döner ve aradaki bu yüzdesel farka kayma (slip) denir. Yük arttıkça kayma da artar; motor daha fazla tork üretmek için biraz daha yavaşlar. Tipik bir asenkron motorda nominal yükte kayma %2-5 bandındadır. Kayma doğrudan rotor kaybıyla ilişkili olduğundan, verimli motorlarda düşük tutulmaya çalışılır.

Kutup Sayısı ve Devir İlişkisi

Senkron devir, şebeke frekansı ve kutup sayısına bağlıdır. 50 Hz şebekede 2 kutuplu motor 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu ise 1000 d/d senkron devirde döner. Gerçek devir, kayma kadar bu değerlerin altındadır. Uygulamaya göre yüksek devirli (2 kutuplu) motorlar pompa ve kompresörlerde, orta devirli (4 kutuplu) motorlar genel amaçlı tahriklerde, düşük devirli (6 kutuplu ve üzeri) motorlar ise yüksek tork ve yavaş hareket gerektiren konveyör ve kırıcılarda tercih edilir.

Yapı ve Bileşenler

Asenkron motorun başlıca bileşenleri stator, rotor, gövde, rulmanlar, fan ve klemens kutusudur. En yaygın rotor tipi sincap kafesli rotordur; alüminyum ya da bakır çubukların kısa devre halkalarıyla birleştirildiği bu yapı, basit, ucuz ve dayanıklıdır.

  • Stator: İnce silisli saclardan oluşan nüve ve bakır sargıları içerir; döner alanı bu kısım oluşturur.
  • Rotor: Sincap kafesli yapı standarttır; fırça ve kollektör bulunmadığından kıvılcım ve aşınma sorunu yaşanmaz.
  • Gövde: Ağır sanayi koşullarında darbeye ve titreşime karşı pik döküm tercih edilirken, taşınması ve soğuması kolay olsun istenen yerlerde alüminyum kasa öne çıkar.

Teknik Özellikler ve Standartlar

Sanayi tipi asenkron motorlar genellikle 400V / 50Hz üç fazlı beslemeyle çalışır, F sınıfı yalıtıma ve IP55 koruma derecesine sahiptir. F sınıfı yalıtım 155 °C'ye kadar güvenli çalışma sağlarken, IP55 toz ve su püskürtmesine karşı koruma sunar. Çalışma rejimi çoğunlukla S1 sürekli çalışmadır. Verimlilik IEC 60034-30-1 standardına göre IE1'den IE5'e sınıflandırılır; yüksek çalışma saatine sahip uygulamalarda IE3 ve üzeri sınıflar enerji maliyetini belirgin biçimde düşürür. Güç aralığı 0,55 kW'tan 355 kW'a kadar uzanır; bağlantı tipi olarak B3 ayaklı, B5 flanşlı ve B14 küçük flanşlı seçenekler bulunur.

Yol Verme Yöntemleri: Doğrudan ve Yıldız-Üçgen

Asenkron motorun kalkış anında çektiği akım, nominal akımının 5-7 katına kadar çıkabilir; bu yüksek kalkış akımı şebekede gerilim çökmesine ve koruma elemanlarının gereksiz atmasına neden olabilir. Küçük güçlerde (genellikle 5,5 kW altında) motor doğrudan yol verme (DOL) ile şebekeye bağlanır; bu en basit ve en ucuz yöntemdir. Daha büyük güçlerde kalkış akımını sınırlamak için yıldız-üçgen yol verme tercih edilir: motor kalkışta yıldız bağlanarak sargılara daha düşük gerilim uygulanır, devir belli bir seviyeye ulaştığında üçgene geçilerek tam tork sağlanır. Bu yöntem kalkış akımını yaklaşık üçte birine indirir, ancak kalkış torku da düşeceğinden yük altında zor kalkan uygulamalar için uygun değildir. Daha hassas kalkış gerektiren sistemlerde yumuşak yol verici (soft starter) ya da frekans konvertörü kullanılarak akım ve tork kademeli biçimde yükseltilir; bu hem mekanik darbeyi hem de elektriksel zorlanmayı azaltır.

Kullanım Alanları

Asenkron motorlar, döndürme gerektiren neredeyse her sanayi uygulamasında karşımıza çıkar. Su ve atık su pompaları, havalandırma ve egzoz fanları, basınçlı hava kompresörleri, bant ve zincirli konveyörler, kırıcılar, değirmenler, karıştırıcılar ve tezgâh tahrikleri bunların başında gelir. Bu yaygınlığın sebebi, motorun standart şebekeden doğrudan çalışabilmesi, ucuz olması ve frekans konvertörü ile devir kontrolüne kolayca uyum sağlamasıdır.

Frekans Konvertörü ile Devir Kontrolü

Asenkron motorun devri, frekans konvertörü (VFD) ile besleme frekansı değiştirilerek ayarlanabilir. Bu sayede pompa ve fan gibi uygulamalarda ihtiyaç kadar debi sağlanır, gereksiz enerji tüketimi engellenir. Konvertörle çalışacak motorlarda, anahtarlama gerilimlerine dayanıklı yalıtım ve gerektiğinde rulman yalıtımı tercih edilmesi, uzun ömür açısından önemlidir. Değişken yük altında çalışan sistemlerde VFD ile elde edilen tasarruf, sabit devirli çalışmaya göre oldukça yüksektir.

Enerji Tasarrufu Hesabı

Asenkron motorun verim sınıfı, özellikle sürekli çalışan sistemlerde işletme maliyetini doğrudan belirler. Örnek olarak, yılda 6.000 saat çalışan 15 kW'lık bir motoru ele alalım. IE1 sınıfı bir motorun verimi yaklaşık %88, IE3 sınıfı bir motorun verimi ise yaklaşık %92,1 civarındadır. Aynı mekanik gücü vermek için IE1 motoru şebekeden yaklaşık 17,05 kW, IE3 motoru ise yaklaşık 16,29 kW çeker; aradaki 0,76 kW fark yılda 6.000 saatte yaklaşık 4.560 kWh enerjiye karşılık gelir. Elektrik biriminin kWh başına belirli bir tarifeyle çarpılması, sadece daha yüksek verim sınıfına geçilerek elde edilecek yıllık tasarrufu ortaya koyar. Motor fiyatları arasındaki fark genellikle bu tasarrufla kısa sürede karşılandığından, yüksek çalışma saatine sahip uygulamalarda üst verim sınıfı seçmek ekonomik olarak avantajlıdır.

Seçim, Bakım ve Doğru Tercih

Doğru asenkron motoru seçmek için güç, devir, bağlantı tipi, gövde malzemesi, koruma sınıfı ve verim kademesi birlikte değerlendirilmelidir. Yüksek çalışma saatine sahip uygulamalarda verim sınıfı öne çıkarken, ağır koşullarda pik döküm gövde tercih edilir. Bakım tarafında düzenli rulman kontrolü, sargı yalıtım direnci ölçümü, klemens bağlantılarının kontrolü ve havalandırma kanallarının temizliği motor ömrünü uzatır. Verim sınıflarını ayrıntılı karşılaştırmak isteyenler IE3 elektrik motorları içeriğimizi inceleyebilir. İhtiyacınıza uygun güç ve özellikteki asenkron motorları İzmir merkezli olarak tedarik ediyor, seçim aşamasında teknik yönlendirme sağlıyoruz; ürün yelpazemize drgmotor.com üzerinden ulaşabilirsiniz.
