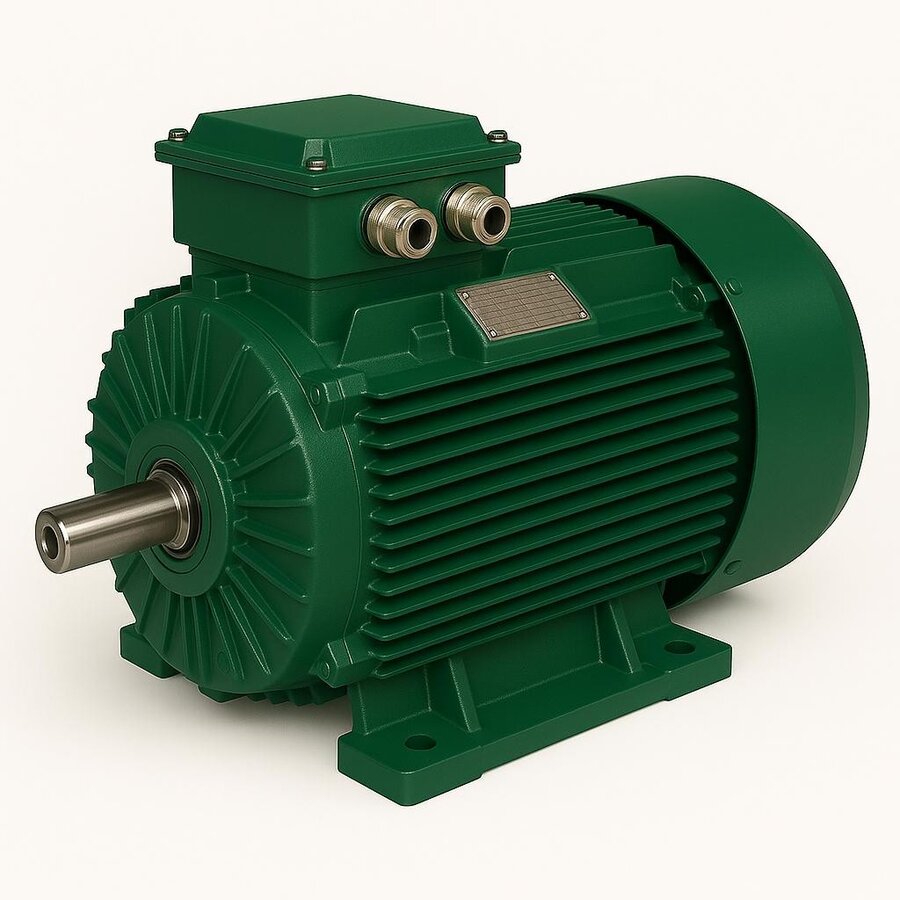

Üç fazlı asenkron motor, sincap kafesli rotoru ve dışarıdan rotora elektrik bağlantısı bulunmayan yalın yapısıyla sanayinin en yaygın tahrik makinesidir. Statorda oluşan döner manyetik alan, rotor çubuklarında gerilim indükler ve bu indüklenen akım döner alanla etkileşerek dönme hareketini başlatır. Fırça, kollektör veya bilezik gibi aşınan parçaların olmaması, motoru hem dayanıklı hem de düşük bakım maliyetli kılar. DRG Motor, İzmir merkezli tedarik hattıyla bu motorları 0,55 kW'tan 355 kW'a kadar geniş bir güç aralığında temin eder.

İndüksiyon Prensibi ve Çalışma Mantığı

Stator sargılarına 400 V / 50 Hz üç fazlı gerilim uygulandığında, üç sargı arasındaki 120 derecelik faz farkı dönen bir manyetik alan oluşturur. Bu alan, hareketsiz duran rotor çubuklarını keserek üzerlerinde gerilim indükler. Sincap kafesli rotorun kısa devre halkalarıyla birbirine bağlı çubuklarında akım dolaşmaya başlar ve bu akım, döner alanla birlikte tork üreterek rotoru harekete geçirir. Tüm bu süreç manyetik kuplaj üzerinden gerçekleştiği için rotora fiziksel bir elektrik bağlantısı gerekmez.

Kayma Neden Gereklidir?

Rotor, statorun döner alan hızına asla tam olarak yetişemez. Eğer yetişseydi rotor çubukları alanı kesmez, gerilim indüklenmez ve tork sıfıra düşerdi. İşte bu nedenle rotor, döner alandan biraz geride kalır; senkron hız ile gerçek rotor hızı arasındaki bu farka "kayma" denir. Tipik yük altında kayma yüzde 2 ile 5 arasındadır. Yük arttıkça kayma da artar, motor daha fazla akım çeker ve dolayısıyla daha fazla tork üretir. Kayma, asenkron motorun kendiliğinden yüke uyum sağlayan doğal bir kontrol mekanizmasıdır.

Kutup Sayısı ve Devir İlişkisi

Senkron hız, besleme frekansına ve motorun kutup sayısına bağlıdır. 50 Hz şebekede senkron hızlar şöyledir:

  • 2 kutuplu motor: yaklaşık 3000 d/d (yüksek devirli santrifüj pompalar, blowerlar)
  • 4 kutuplu motor: yaklaşık 1500 d/d (genel amaçlı; pompa, fan, konveyör)
  • 6 kutuplu motor: yaklaşık 1000 d/d (kırıcı, karıştırıcı, yüksek tork uygulamaları)
  • 8 kutuplu motor: yaklaşık 750 d/d (ağır yüklü, düşük hızlı tahrikler)

Gerçek rotor hızı, kayma kadar bu değerlerin altında kalır; örneğin 4 kutuplu bir motor yük altında 1440-1470 d/d aralığında döner. Uygulamanın gerektirdiği devir, motorun kutup yapısının seçilmesinde ilk belirleyici unsurdur.

Yol Verme Akımı ve Yıldız-Üçgen Başlatma

Sincap kafesli asenkron motorlar, doğrudan şebekeye bağlandığında ilk anda nominal akımın 6 ila 8 katı kadar yüksek bir yol verme akımı çeker. Küçük güçlerde bu durum şebekeyi zorlamazken, büyük motorlarda gerilim düşmesine ve sigorta atmasına yol açabilir. Bu yüzden orta ve büyük güçlerde yıldız-üçgen başlatma kullanılır: motor önce yıldız bağlantıda düşük gerilimle yol alır, devir yükseldikten sonra üçgen bağlantıya geçilerek tam güce ulaşır. Bu yöntem yol verme akımını yaklaşık üçte birine indirir. Daha hassas kontrol gereken yerlerde yumuşak yol verici (soft starter) veya frekans invertörü tercih edilir; bunlar hem akımı hem de mekanik darbeyi sınırlayarak motorun ve tahrik edilen ekipmanın ömrünü uzatır.

Koruma Sınıfı ve Yalıtım Özellikleri

DRG'nin tedarik ettiği üç fazlı asenkron motorlar, standart olarak IP55 koruma sınıfında sunulur; bu sınıf, toza karşı korumalı ve her yönden gelen su püskürtmesine dayanıklı bir gövde anlamına gelir. Sargı yalıtımı F sınıfıdır ve 155 °C'ye kadar sıcaklık dayanımı sağlar; bu da motorun aşırı yük anlarında bile yalıtım ömrünü koruması açısından önemlidir. Çalışma rejimi S1, yani sürekli çalışmadır; motor nominal yükte kesintisiz çalışacak şekilde tasarlanır.

Bağlantı ve Montaj Tipleri

Farklı tesis düzenlerine uyum sağlamak için motorlar çeşitli bağlantı formlarında tedarik edilir:

  • B3: Motorun altındaki ayaklar üzerinden yatay olarak sabitlenen, sanayide en sık karşılaşılan klasik form.
  • B5 flanşlı: ön kapaktaki geniş delikli flanştan, tahrik edeceği makineye doğrudan eksenel olarak takılır.
  • B14 yüzlü flanş: dişli delikli küçük flanşıyla dar yerlere kompakt biçimde monte edilir.

Bu seçenekler, motorun pompa kafasına, redüktöre veya konveyör tahrik grubuna doğrudan kuplajlanmasını kolaylaştırır.

Pik Döküm ve Alüminyum Gövde Karşılaştırması

Gövde malzemesi, motorun çalışacağı ortama göre seçilir. Pik döküm gövde, yüksek mekanik dayanımı ve titreşim sönümleme kabiliyetiyle kırıcı, kompresör ve ağır sanayi uygulamalarında tercih edilir. Alüminyum gövde ise daha hafif olması sayesinde fan, küçük pompa ve sık taşınan ekipmanlarda avantaj sağlar; ayrıca ısıyı daha hızlı atarak soğumayı kolaylaştırır. DRG, her iki gövde tipinde de uygulamaya uygun çözüm sunar.

Bakım ve Uzun Ömür İçin Öneriler

Asenkron motorun yalın yapısı bakımını kolaylaştırsa da düzenli kontrol ömrünü belirgin biçimde uzatır. Yatak gres süreleri etiket plakasındaki tavsiyeye göre takip edilmeli, aşırı yağlamadan kaçınılmalıdır. Soğutma kanatları ve fan kapağı tozdan arındırılmalı; tıkanan hava yolları motorun ısınmasına ve verim kaybına yol açar. Periyodik olarak yalıtım direnci (megger) ölçümü yapmak, nem veya yaşlanma kaynaklı yalıtım zayıflamasını erkenden gösterir. Titreşim ve gürültüdeki artış, yatak aşınması veya hizalama bozukluğunun habercisidir. Klemens bağlantılarının sıkılığı da kontrol edilmeli; gevşek bağlantı ısınma ve faz kaybına neden olabilir. Bu basit kontroller, beklenmedik duruşların önüne geçer.

Tipik Uygulama Alanları

Üç fazlı asenkron motorlar; santrifüj ve dalgıç pompalardan aksiyal fanlara, bant konveyörlerden vidalı kompresörlere, kırıcı ve değirmenlerden karıştırıcılara kadar çok geniş bir yelpazede kullanılır. Sabit devirli uygulamalarda doğrudan şebekeye bağlanırken, debi veya hız kontrolü gereken sistemlerde frekans invertörü (VFD) ile birlikte çalıştırılabilir. Bu esneklik, asenkron motoru sanayide en çok başvurulan çözüm haline getirir.

Verim Sınıfı ve Enerji Maliyeti

Sürekli çalışan bir motorda en büyük maliyet kalemi satın alma değil, elektrik tüketimidir. IEC 60034-30-1 standardının tanımladığı IE3 Premium ve IE4 Süper Premium sınıfı motorlar, aynı mekanik gücü daha az kayıpla ürettiği için yıllık tüketimde gözle görülür tasarruf sağlar. Örneğin yılda 6000 saat çalışan 30 kW'lık bir motorda verimi yüzde 1-2 artırmak, yıllar içinde motor bedelini fazlasıyla geri ödeyen bir kazanç yaratır.

Doğru Motoru Belirlerken Nelere Bakmalı?

Uygun motoru seçmek; uygulamanın güç ihtiyacı, tork eğrisi, çalışma rejimi, devir ve istenen verim sınıfının birlikte değerlendirilmesini gerektirir. Yanlış boyutlandırılmış bir motor ya sürekli aşırı zorlanır ya da düşük yükte verimsiz çalışır. DRG Motor, devir, güç, gövde tipi, bağlantı formu ve verim sınıfını uygulamanıza göre eşleştirerek İzmir'den Türkiye geneline tedarik sağlar. Farklı motor tipleri ve teknik ayrıntılar için ürün ve içerik sayfalarımızı inceleyebilir, ihtiyacınıza en uygun çözümü birlikte belirleyebilirsiniz.
