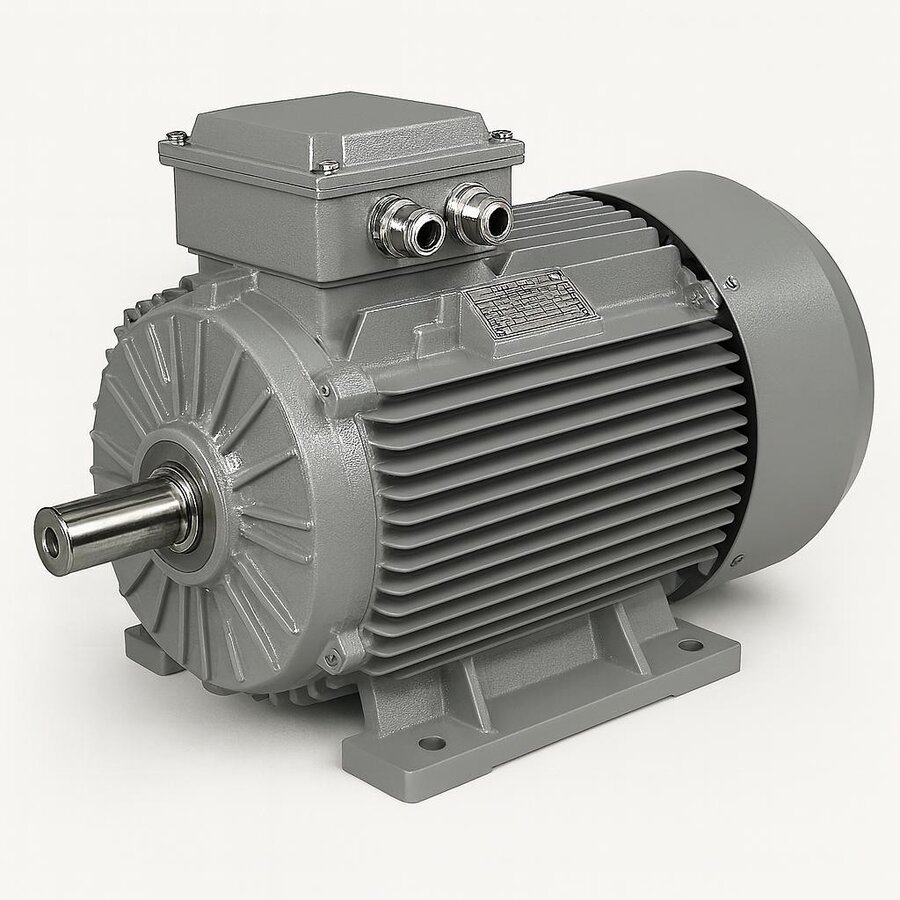

Trifaze elektrik motorları, üç fazlı alternatif akımın stator sargılarında oluşturduğu döner manyetik alanla çalışan ve sanayide en yaygın kullanılan tahrik unsurudur. Son yıllarda hem malzeme bilimindeki gelişmeler hem de sürücü teknolojisinin yaygınlaşması, bu motorların verim ve kontrol kabiliyetini belirgin biçimde ileri taşımıştır. Bu yazıda yeni nesil trifaze motorların çalışma mantığını, hangi noktalarda eski tasarımlardan ayrıldığını ve doğru seçimin nasıl yapılacağını adım adım inceliyoruz.

Döner Manyetik Alan ve Çalışma İlkesi

Çalışmanın özü, sabit duran sargılarla hareketli bir manyetik alan elde edebilmektir. Üç fazın birbirini izleyen tepe değerleri, alanın yönünü sürekli kaydırarak fiziksel olarak hiçbir parça dönmeden alanın dönmesini sağlar. Rotor bu kayan alanın gerisinde kalır; aradaki hız farkı rotor çubuklarında akım yaratır ve bu akım, alanla etkileşerek rotoru çeviren kuvveti üretir. Rotor, alanı yakalamaya çalışırken senkron hızın biraz altında döner; bu hız farkına kayma (slip) denir ve yük arttıkça kayma da büyür. Tek fazlı motorların aksine trifaze motor ilk hareketi kendi başına üretir, ayrı bir yol verme sargısına veya kondansatöre ihtiyaç duymaz. Bu yapısal sadelik, hem daha az arıza hem de daha uzun ömür demektir.

Devir, Kutup Sayısı ve Frekans

50 Hz şebekede senkron hız doğrudan kutup sayısına bağlıdır. Pratikte en çok kullanılan değerler şunlardır:

  • 2 kutup: 3000 d/d senkron hız, yüksek devir gereken pompa ve kompresörler
  • 4 kutup: 1500 d/d, en yaygın genel amaçlı seçim
  • 6 kutup: 1000 d/d, yüksek tork ve düşük devir isteyen konveyör ve karıştırıcılar
  • 8 kutup: 750 d/d, ağır yük ve yavaş hareketli uygulamalar

Yeni nesil motorların en önemli farkı, bu sabit devirlere bağlı kalmamasıdır. Frekans sürücüsüyle (VFD) beslendiğinde motorun hızı kademesiz olarak ayarlanabilir; özellikle pompa ve fan gibi değişken yüklü uygulamalarda bu, ciddi enerji tasarrufu yaratır.

Verim Sınıfları ve Yeni Malzemeler

Güncel trifaze motorlar IEC 60034-30-1 standardına göre verim sınıflarına ayrılır: IE1 (Standart), IE2 (Yüksek), IE3 (Premium), IE4 (Süper Premium) ve IE5 (Ultra Premium). Yeni nesil tasarımlar düşük kayıplı silikon kaplı sac paket, optimize edilmiş hava aralığı ve daha iyi sarım dolgu oranı sayesinde aynı güçte daha az ısı üretir. Daha az ısı, daha düşük bakır ve demir kaybı ve doğrudan daha yüksek verim anlamına gelir. IE3 sınıfı motorlar bugün birçok uygulamada asgari standart hâline gelmiştir.

Yalıtım, Koruma ve Çalışma Rejimi

Dayanıklılığın temelinde sargı yalıtımı ve gövde koruması yatar. Yeni nesil motorlar genellikle F sınıfı (155 °C) yalıtımla üretilir ancak B sınıfı sıcaklık artışında çalıştırılır; böylece sargı, termal sınırına kadar değil daha geniş bir güvenlik payıyla kullanılır. IP55 koruma sınıfı, toz ve her yönden gelen su püskürtmesine karşı koruma sunarak motorun tozlu ve nemli sanayi ortamlarında dahi güvenle çalışmasını sağlar. S1 sürekli çalışma rejimi, motorun kesintisiz tam yükte günlerce dönebileceğini gösterir.

Gövde Tipi ve Bağlantı Seçenekleri

Trifaze motorlar montaj biçimine göre farklı bağlantı tipleriyle sunulur. B3 ayaklı bağlantı zemine veya şaseye cıvatayla sabitlenir; B5 flanşlı bağlantı motorun bir makineye doğrudan civatalanmasını sağlar; B14 yüzlü bağlantı ise küçük ve kompakt montajlarda tercih edilir. Gövde malzemesi de güç sınıfına göre değişir: küçük güçlerde alüminyum gövde hafifliği ve ısı iletkenliğiyle öne çıkarken, yüksek güçlerde pik döküm gövde üstün mekanik dayanım ve titreşim sönümleme sunar.

Sürücü Uyumlu Sargı Tasarımı

Frekans sürücüleri motoru darbeli gerilimle (PWM) beslediğinden, sargı yalıtımının bu hızlı gerilim değişimlerine dayanması gerekir. Yeni nesil motorlarda kullanılan güçlendirilmiş tel emayesi ve faz arası yalıtım, sürücü kaynaklı gerilim piklerine karşı sargıyı korur. Ayrıca yüksek güçlü inverter beslemeli motorlarda mil akımlarını boşaltmak için yalıtımlı rulman veya topraklama fırçası gibi önlemler de tasarıma eklenir. Bu detaylar, sürücüyle çalışan motorların ömrünü doğrudan etkiler.

Enerji Tasarrufu Hesabı

Bir motorun satın alma bedeli, toplam ömür maliyetinin küçük bir kısmıdır; asıl gider tükettiği elektriktir. Örneğin 7,5 kW gücünde, yılda 6000 saat çalışan bir motorun IE2 yerine IE4 seçilmesi, yüzde iki-üç verim farkıyla yılda yüzlerce kilovatsaat tasarruf getirir. Buna pompa ve fan uygulamalarında frekans sürücüsünün sağladığı kazanç eklendiğinde, fark daha da büyür. Doğru verim sınıfı ve doğru kontrol yöntemi, motorun ilk fiyatından çok daha önemlidir.

Yol Verme Yöntemleri

Trifaze motorların kalkış akımı, nominal akımın beş ila yedi katına ulaşabilir. Bu yüksek akımı yönetmek için farklı yol verme yöntemleri kullanılır. Doğrudan yol verme (DOL) küçük güçlerde tercih edilir ve en basit yöntemdir. Yıldız-üçgen yol verme, orta güçlerde kalkış akımını yaklaşık üçte birine düşürür. Yumuşak yol vericiler (soft starter) ise akımı kademeli artırarak mekanik darbeyi ve şebeke yüklenmesini azaltır. Frekans sürücüsü kullanıldığında ise motor sıfır devirden itibaren kontrollü olarak hızlandırılır; bu, hem en düşük kalkış akımını hem de en hassas kontrolü sağlayan yöntemdir.

Bakım ve Uzun Ömür

Yeni nesil trifaze motorlar düşük bakım gerektirse de planlı kontroller ömrü uzatır. Rulmanların periyodik gresleme aralıkları motor etiketindeki bilgiye göre takip edilmeli, sargı yalıtım direnci megaohmmetre ile ölçülmeli ve soğutma kanatçıkları toz birikiminden temizlenmelidir. Aşırı titreşim genellikle hizalama bozukluğunu veya rulman aşınmasını işaret eder; erken müdahale büyük arızaları önler. Motor terminal kutusundaki bağlantıların sıkılığı da düzenli kontrol edilmelidir, çünkü gevşek bağlantı ısınma ve faz kaybına yol açabilir.

Soğutma ve Termal Davranış

Trifaze motorların güvenilirliği büyük ölçüde ürettiği ısının dışarı atılabilmesine bağlıdır. Standart motorlar genellikle IC411 yöntemiyle, yani milin ucundaki fanın gövde üzerinden hava üflemesiyle soğutulur. Yeni nesil tasarımlarda kanatçık geometrisi ve fan kanat profili, hava akışını artırırken gürültüyü düşürecek şekilde optimize edilir. Frekans sürücüsüyle düşük devirde çalışan motorlarda mil fanı yeterince hava basamayabilir; bu durumda ayrı beslemeli zorlanmış soğutma fanı (IC416) kullanılması gerekir. Doğru soğutma çözümü, motorun ömrünü ve sürekli verebileceği gücü doğrudan belirler.

Çevre Koşulları ve Etiket Değerleri

Motorun etiketinde yazan güç değeri, standart koşullar için geçerlidir: 40 °C ortam sıcaklığı ve 1000 metreye kadar rakım. Daha sıcak ortamlarda veya yüksek rakımda havanın soğutma kapasitesi düştüğü için motorun verebileceği güç azalır; bu durumda güç düşürme (derating) hesabı yapılır. Tozlu, nemli veya aşındırıcı ortamlarda ise daha yüksek koruma sınıfı ya da özel kaplamalı sargı tercih edilir. Doğru motor seçimi, yalnızca güç ve devir değil, içinde çalışacağı ortamın gerçek koşullarını da dikkate almayı gerektirir.

Uygulamanıza Uygun Motoru Birlikte Belirleyelim

İzmir merkezli tedarik altyapımızla 0,55–355 kW aralığında yeni nesil trifaze motorları, 400 V / 50 Hz besleme ve farklı bağlantı seçenekleriyle stoğumuzdan sunuyoruz. Doğru motor seçimi; uygulamanın mekanik yükü, istenen devir, çalışma rejimi ve sürücü kullanılıp kullanılmayacağına göre netleşir. İhtiyaç duyduğunuz gücü, devri ve bağlantı tipini bizimle paylaştığınızda, uygulamanız için en uygun verim sınıfını ve gövde tipini birlikte belirleyebiliriz.
