37 kW bir trifaze motor için akım taşıma açısından en küçük bakır kesit 4×25 mm² + PE, 45 kW için ise 4×35 mm² + PE çıkar: 1500 d/d DRG-225S-4 380 V'ta 69,6 A, DRG-225M-4 84,4 A çeker; bu akımlar 1,25 ile çarpılınca tasarım akımı 87,0 A ve 105,5 A olur, tablodaki 101 A'lik 25 mm² ve 126 A'lik 35 mm² kablolar bu değerleri karşılar. Bu sonuç bakır, PVC yalıtımlı, yaklaşık 30°C ortamda örnek değerdir; döşeme yöntemi, gruplama ve ortam sıcaklığına göre bir elektrik mühendisinin doğrulaması gerekir.
Kesit, yalnız akıma bakarak kesinleşmez. Motor panodan uzaklaştıkça gerilim düşümü, kalkış anında akan 510–630 A mertebesindeki akım, koruma elemanıyla uyum ve kablonun kanalda başka kablolarla birlikte döşenmesi kesiti bir veya iki kademe büyütebilir. Aşağıda bu dört adımı sırayla, 37 ve 45 kW modellerin katalog değerleriyle hesaplıyoruz. Motorların teknik sayfalarına ve güncel bilgilerine Elektrik Motoru Online Satın Al bölümünden ulaşabilirsiniz.
37 ve 45 kW Motora Kaç mm² Kablo Gerekir? Hızlı Cevap Tablosu
Tablo, altı modelin etiket akımından başlayıp tasarım akımını (In × 1,25) ve bu akımı taşıyan en küçük kesiti gösterir. Akım taşıma ve direnç değerleri sitemizdeki kablo kesiti aracının tablosundandır.
| Model | Güç / devir | In 380 V | In 400 V | cos φ | Tasarım akımı | En küçük kesit (akım taşıma) |
|---|---|---|---|---|---|---|
| DRG-200L2-2 | 37 kW / 2960 d/d | 67,4 A | 64,0 A | 0,89 | 84,25 A | 25 mm² (101 A) |
| DRG-225S-4 | 37 kW / 1485 d/d | 69,6 A | 66,1 A | 0,86 | 87,0 A | 25 mm² (101 A) |
| DRG-250M-6 | 37 kW / 985 d/d | 71,7 A | 68,1 A | 0,84 | 89,6 A | 25 mm² (101 A) |
| DRG-225M-2 | 45 kW / 2965 d/d | 80,8 A | 76,8 A | 0,90 | 101,0 A | 25 mm² sınırda, 35 mm² önerilir |
| DRG-225M-4 | 45 kW / 1485 d/d | 84,4 A | 80,2 A | 0,86 | 105,5 A | 35 mm² (126 A) |
| DRG-280S-6 | 45 kW / 985 d/d | 85,8 A | 81,6 A | 0,85 | 107,25 A | 35 mm² (126 A) |
DRG-225M-2'nin tasarım akımı (101,0 A) 25 mm²'nin tablo değerine tam eşittir. Hiçbir düzeltme payı kalmadığı için kanal içinde, sıcak bir pano dairesinde ya da başka kablolarla aynı tavada en ufak bir düşüş bu kesiti yetersiz bırakır; 45 kW'ın her kutup sayısında 35 mm² ile başlamak daha tutarlıdır.
Adım 1: Akım Taşıma Kapasitesine Göre Kesit Nasıl Bulunur?
İlk adımda etiketteki nominal akım (In) esas alınır, gücü formüle sokup akımı yeniden hesaplamaya gerek yoktur; katalog akımı motorun gerçek cos φ'sini ve kayıplarını zaten içerir. Hesap şu sırayla yapılır:
- Şebeke gerilimine uygun akımı seçin: 380 V'ta 69,6 A olan DRG-225S-4, 400 V'ta 66,1 A çeker. Türkiye'de sahada ölçülen gerilim çoğu zaman 380–400 V arasında olduğundan hesapta yüksek olan 380 V akımını kullanmak güvenli taraftır.
- Tasarım akımını bulun: Ib = In × 1,25. 37 kW 4 kutup için 69,6 × 1,25 = 87,0 A; 45 kW 4 kutup için 84,4 × 1,25 = 105,5 A.
- Tablodan, akım taşıma değeri Ib'ye eşit veya büyük olan ilk kesiti seçin: 87,0 A için 25 mm² (101 A), 105,5 A için 35 mm² (126 A).
1,25 katsayısı motorun etiket akımı üzerinde kısa süreli yüklenmelerini ve hesap belirsizliğini karşılar; kalkış akımını karşılamak için değildir. Kalkış akımı birkaç saniye sürer ve kablo ısınmasında belirleyici olmaz, onun etkisi 3. adımda koruma tarafında ele alınır. Farklı gücü hızlıca denemek için motor kablo kesiti hesaplama aracını kullanabilirsiniz.
Adım 2: Kablo Uzadıkça Kesit Ne Zaman Büyür?
Akım taşıma yeterli olsa da uzun hatta motor klemensine ulaşan gerilim düşer; düşük gerilimde motor aynı mili döndürmek için daha fazla akım çeker ve ısınır. Hesap formülü:
ΔU = √3 × I × (L/1000) × R × cos φ ve %ΔU = ΔU / U × 100 (R: Ω/km, L: metre, U: 380 V)
Kabul sınırı olarak besleme hattında %3, yüke kadar toplamda %5 alınır. 37 ve 45 kW 4 kutuplu modeller için yüzde gerilim düşümü:
| Kablo boyu | 37 kW – 25 mm² | 37 kW – 35 mm² | 45 kW – 35 mm² | 45 kW – 50 mm² |
|---|---|---|---|---|
| 40 m | %0,79 | %0,57 | %0,69 | %0,51 |
| 80 m | %1,59 | %1,14 | %1,39 | %1,02 |
| 120 m | %2,38 | %1,72 | %2,08 | %1,54 |
| 160 m | %3,17 | %2,29 | %2,77 | %2,05 |
| 200 m | %3,97 | %2,86 | %3,47 | %2,56 |
| %3 için en uzun hat | 151 m | 210 m | 173 m | 234 m |
Hesaplarda DRG-225S-4 için 69,6 A ve cos φ 0,86, DRG-225M-4 için 84,4 A ve cos φ 0,86 kullanıldı; dirençler 25 mm² için 0,727, 35 mm² için 0,524, 50 mm² için 0,387 Ω/km'dir.
Örnek: 130 m uzaklıktaki 45 kW pompa motoru
DRG-225M-4, panodan 130 m uzakta bir pompayı çalıştırıyor. 35 mm² ile ΔU = 1,732 × 84,4 × 0,13 × 0,524 × 0,86 ≈ 8,56 V, yani %2,25 olur ve %3 sınırının altında kalır. Aynı motor 200 m'de %3,47'ye çıkar; bu mesafede 50 mm² (%2,56) seçilmelidir. 37 kW'ta 25 mm² kesit 151 m'ye kadar yeterlidir, daha uzun hatta 35 mm²'ye geçilir.
Adım 3: Kalkış Akımı ve Kısa Devre Koruması Kesiti Nasıl Etkiler?
Direkt yol verildiğinde kalkış akımı, Is/In oranıyla bulunur: DRG-225S-4'te 69,6 × 7,4 ≈ 515 A, DRG-225M-4'te 84,4 × 7,4 ≈ 624,6 A. Bu akım kabloyu birkaç saniye taşır ve iki şeyi etkiler:
- Kalkıştaki gerilim çökmesi: Gerilim düşümü akımla orantılı olduğundan kalkış anında yüzdeler yaklaşık 7,4 katına çıkar. Uzun ve ince bir hatta motor kalkış momentini kaybeder, yük ağırsa kalkış uzar. Uzun hatlarda bir üst kesit veya yıldız-üçgen ya da yumuşak yol verme bu yüzden birlikte düşünülür.
- Koruma elemanının seçimi: Sigorta veya motor koruma şalteri kalkış akımında açmamalı, ama kabloyu da korumalıdır. Koruma elemanının değeri motor kalkışına göre büyütüldükçe kablonun kısa devre anında açma süresince ısıya dayanıp dayanmadığı (kablonun kısa süreli akım dayanımı) kontrol edilir. Gerekirse kesit büyütülür veya koruma tipi değiştirilir.
Bu adımda kesin sigorta değeri vermiyoruz; cihaz üreticisinin açma eğrisi ve tesisin kısa devre akımı belirleyicidir. Mantığı ve örnek seçimi termik, sigorta ve kontaktör seçim aracında görebilirsiniz.
Adım 4: Döşeme Şekli, Gruplama ve Ortam Sıcaklığı Düzeltmesi
Tablodaki 101 A ve 126 A değerleri tek başına, havalanan bir kablo için verilmiş örnek değerlerdir. Sahada şu durumlar kablonun taşıyabileceği akımı azaltır:
- Kablonun boru veya kapalı kanal içinde, ısısını atamayacağı şekilde döşenmesi,
- Aynı tavada veya kanalda birden fazla yüklü kablonun yan yana gitmesi (gruplama),
- Kazan dairesi, çatı arası, güneş alan dış cephe gibi 30°C'nin üzerindeki ortamlar,
- Toprağa gömülü hatlarda toprağın ısıl özelliği ve derinlik.
Her durum için yönetmelik ve kablo üreticisi tablolarındaki düzeltme katsayıları kullanılır; bu katsayıların çarpımı ile tablo akımı küçültülür ve Ib ile yeniden karşılaştırılır. Örneğin 45 kW 4 kutuplu motorda 35 mm²'nin 126 A'lik değeri, düzeltme sonrasında 105,5 A'in altına iniyorsa kesit 50 mm²'ye çıkar. Katsayıları tahminle seçmeyin; projede mühendis onayı alın.
Yıldız-Üçgen Yol Vermede 2×(3 Damar) Kablo Kesiti Nasıl Hesaplanır?
37 ve 45 kW modellerin tamamı 400/690 V (Δ/Y) etiketlidir; 380–400 V şebekede üçgen çalışırlar, bu yüzden yıldız-üçgen yol vermeye uygundurlar. Bu bağlantıda panodan motora tek kablo değil, iki ayrı 3 damarlı kablo gider: biri U1-V1-W1'e, diğeri W2-U2-V2'ye bağlanır. Her kablo sargı (faz) akımını taşır ve bu akım hat akımının √3'te biridir.
| Hesap adımı | 37 kW (DRG-225S-4) | 45 kW (DRG-225M-4) |
|---|---|---|
| Hat akımı In (380 V) | 69,6 A | 84,4 A |
| Sargı akımı In/√3 | 40,18 A | 48,73 A |
| Tasarım akımı × 1,25 | 50,23 A | 60,91 A |
| Her kablo için en küçük kesit | 2 × (3×10 mm²) (60 A) | 2 × (3×16 mm²) (80 A) |
| Panoya gelen besleme kablosu | 4×25 mm² + PE | 4×35 mm² + PE |
45 kW'ta tasarım akımı 60,91 A'dir ve 10 mm²'nin 60 A değerini çok az aşar, bu yüzden 16 mm²'ye çıkılır. İki kablo setinde gerilim düşümü, sargıyı besleyen iki iletken üzerinden hesaplanır: ΔU ≈ 2 × Isargı × (L/1000) × R × cos φ. Örneğin 45 kW motor 130 m'deyse 16 mm² ile 2 × 48,73 × 0,13 × 1,15 × 0,86 ≈ 12,5 V, yani %3,30 çıkar ve sınırı aşar; 2 × (3×25 mm²) ile %2,08'e iner. Kısa hatta ince olan iki kablo seti yeterken uzun hatta bu avantaj azalır. PE iletkeni ayrıca çekilir veya kablolardan birinin içinde yer alır. Yıldız-üçgende kontaktör ve termik akımları için yıldız-üçgen yol verme aracına, bu güçlerin kalkış akımı ve moment ilişkisi için 37 ve 45 kW motor kaç amper çeker yazımıza bakabilirsiniz.
Klemens Kutusu, Kablo Girişi ve Kablo Çekmeden Önce Kontrol Listesi
Kesit belirlendikten sonra kablonun motora fiziksel olarak girebildiği de kontrol edilmelidir. Katalog verisine göre 200L, 225S ve 225M gövdeli 37/45 kW modellerde kablo girişi 2 × M50×1,5, 250M ve 280S gövdelerde 2 × M63×1,5'tir. İki giriş, yıldız-üçgende iki kablo setinin ayrı rakorlardan girmesine imkân verir. Rakor seçerken kablonun dış çapının rakorun sıkma aralığında kalmasına dikkat edin; dış çap kablonun yapısına göre değiştiği için kablonun teknik föyünden bakılmalıdır. Klemens kutusu koruması ve giriş detayları için motor klemens kutusu ve kablo girişi yazısı faydalı olur.
- Etiketteki In değerini 380 V ve 400 V için okudum; hesapta 380 V akımını kullandım.
- Tasarım akımını (In × 1,25) hesapladım ve tablodan ilk yeterli kesiti seçtim.
- Gerçek kablo boyuyla gerilim düşümünü hesapladım; %3'ü aşıyorsa bir üst kesite geçtim.
- Döşeme yöntemi, gruplama ve ortam sıcaklığı için düzeltmeyi mühendisle doğruladım.
- Koruma elemanının kalkış akımında açmadığını ve kabloyu kısa devrede koruduğunu kontrol ettim.
- Yıldız-üçgende iki kablo setinin aynı kesitte ve aynı boyda olmasını sağladım.
- Kablo dış çapının rakor (M50 veya M63) sıkma aralığına uyduğunu ve pabuçların klemens saplamasına uygun olduğunu teyit ettim.
- PE iletkenini motor gövdesindeki ve klemens kutusundaki topraklama vidasına bağladım.
37 ve 45 kW Motor Modelleri

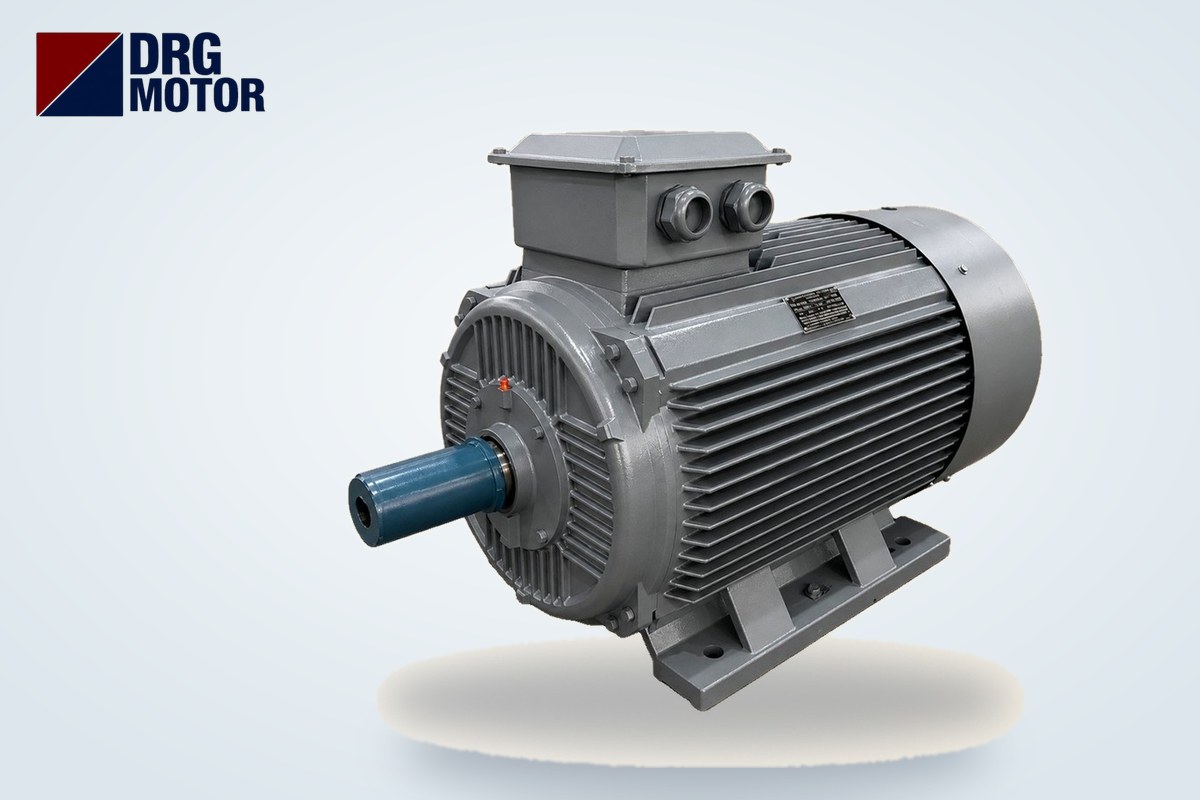

Bu yazıdaki hesaplarda kullanılan pik döküm gövdeli modeller:
- DRG-200L2-2 – 37 kW – 3000 d/d – 200L pik döküm
- DRG-225S-4 – 37 kW – 1500 d/d – 225S pik döküm
- DRG-250M-6 – 37 kW – 1000 d/d – 250M pik döküm
- DRG-225M-2 – 45 kW – 3000 d/d – 225M pik döküm
- DRG-225M-4 – 45 kW – 1500 d/d – 225M pik döküm
- DRG-280S-6 – 45 kW – 1000 d/d – 280S pik döküm
Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →
Sıkça Sorulan Sorular
37 kW motor kaçlık kablo çekilir?
1500 d/d DRG-225S-4 için tasarım akımı 87,0 A'dir; bakır, PVC, yaklaşık 30°C koşulda 4×25 mm² + PE akım taşıma açısından yeterlidir. Hat 151 m'yi geçiyorsa gerilim düşümü %3'ü aştığı için 35 mm² seçilir. Kanal ve gruplama düzeltmesi kesiti büyütebilir.
45 kW motora 25 mm² kablo yeter mi?
Önerilmez. 1500 d/d DRG-225M-4'ün tasarım akımı 105,5 A'dir ve 25 mm²'nin 101 A'lik değerini aşar. 3000 d/d DRG-225M-2'de bile tasarım akımı 101,0 A ile tam sınırdadır; 45 kW için başlangıç kesiti 35 mm²'dir.
45 kW yıldız-üçgen motora kaç mm² kablo gider?
Sargı akımı 84,4 / √3 ≈ 48,73 A, tasarım akımı 60,91 A'dir; kısa hatta motor tarafına 2 × (3×16 mm²) yeterlidir. Panoya gelen besleme hattı ise tam hat akımını taşıdığı için 4×35 mm² + PE olarak hesaplanır. Uzun hatta iki setin gerilim düşümü ayrıca kontrol edilir.
37 kW motorda kablo boyu kaç metreyi geçerse kesit büyütülür?
DRG-225S-4 (69,6 A, cos φ 0,86) için 25 mm² kabloyla %3 gerilim düşümü yaklaşık 151 m'de, 35 mm² ile yaklaşık 210 m'de dolar. Bu mesafelerin ötesinde bir üst kesite geçilir.
