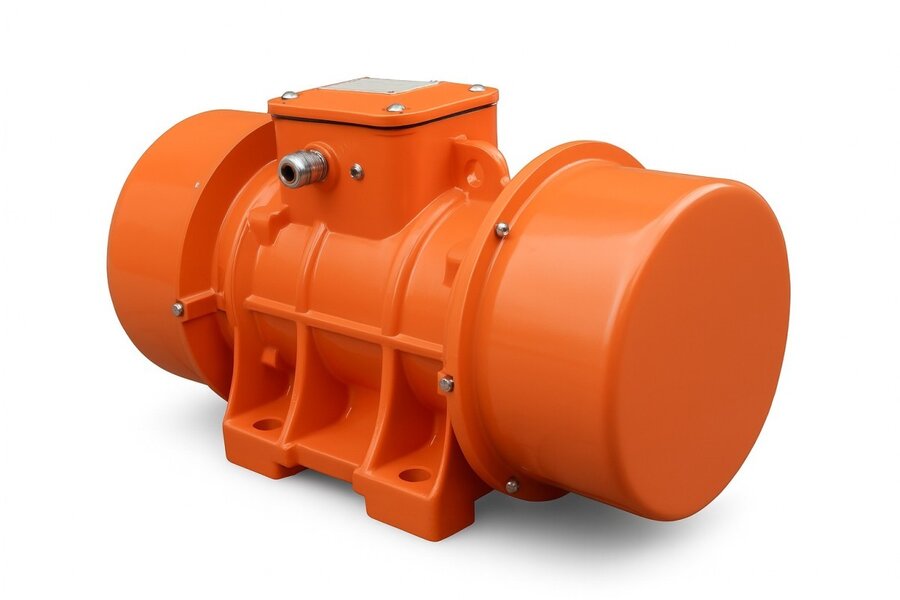

Titreşimli besleyiciler, elekler ve bunkerler önünde duranlar genellikle aynı soruyu sorar: makineye o düzenli sarsıntıyı veren mekanizma nereden geliyor? Cevap çoğu zaman gövdenin yanına civatalanmış, mil uçlarında metal ağırlıklar taşıyan kompakt bir motordur. Bu sayfada vibrasyon motorlarının çalışma mantığını, gövde ve sargı özelliklerini, doğru seçim yöntemini ve sahadaki bakım pratiklerini teknik ayrıntılarıyla ele alıyoruz.

Eksantrik Ağırlık ve Merkezkaç Kuvvetinin Mantığı

Klasik bir elektrik motoru, milindeki yükü düzgün döndürmek için dengeli tasarlanır. Vibrasyon motoru ise bunun tam tersini yapar: milin her iki ucuna ayarlanabilir yarım daire ağırlıklar takılır ve kütle bilinçli olarak dengeden çıkarılır. Mil döndüğünde bu ağırlıklar merkezkaç kuvveti üreterek gövdeyi her devirde itip çeker. Üretilen kuvvet, dönen kütle ile devir sayısının karesiyle orantılı arttığından, küçük bir hız farkı bile çıkış kuvvetinde belirgin değişim yaratır. İşte bu yüzden aynı gövde gerinde 3000 d/d ve 1500 d/d versiyonları çok farklı genlik ve frekans değerleri sunar.

Sincap Kafesli Rotor ve Sargı Yapısı

Vibrasyon motorlarının çoğu üç fazlı, sincap kafesli asenkron motor temelinde kurulur. Stator sargısı 400V/50Hz şebekeye göre sarılır ve F sınıfı (155°C) yalıtım malzemesiyle korunur. Sürekli sarsıntı altında çalıştıkları için sargı empregnasyonu ve bağlantı klemensleri standart motorlara göre daha sağlam yapılır; bobin başları reçineyle desteklenerek titreşimin sargıyı yormasının önüne geçilir. Bu motorlar genellikle S1 sürekli çalışma rejiminde değerlendirilir ancak ısınma davranışı, eksantrik ağırlık ayarına ve ortam sıcaklığına göre dikkatle izlenmelidir.

Genlik, Frekans ve Kutup Sayısı İlişkisi

Vibrasyon motoru seçilirken iki büyüklük öne çıkar: titreşim frekansı (saniyedeki devir) ve genlik (salınım mesafesi). Kutup sayısı bu iki değeri doğrudan belirler:

  • 2 kutup, ~3000 d/d: yüksek frekans, düşük genlik — ince elekleme, kompaktlaştırma ve hassas dozajlama için.
  • 4 kutup, ~1500 d/d: dengeli frekans-genlik — en yaygın kullanım, besleme ve genel taşıma.
  • 6 kutup, ~1000 d/d: düşük frekans, yüksek genlik — iri ve yapışkan malzemenin taşınması, ağır bunker boşaltma.

Eksantrik ağırlıklar üzerindeki ölçek sayesinde merkezkaç kuvveti genellikle yüzde 0 ile 100 arasında kademeli ayarlanabilir; böylece aynı motor farklı malzeme ve eğimlerde devreye alınabilir.

Koruma Sınıfı ve Gövde Malzemesi

Saha koşulları zorlu olduğundan vibrasyon motorlarında en az IP55, taş ocağı ve maden uygulamalarında ise IP66 koruma sınıfı tercih edilir. Toz ve su girişine karşı sızdırmazlık, motorun rulman ve sargı ömrü için belirleyicidir. Gövde tarafında iki yaklaşım vardır: pik döküm gövdeler darbe ve sürekli titreşim altında üstün dayanım sunarken, alüminyum gövdeler daha hafif ve ısıyı daha hızlı atan çözümler sağlar. Ağır agrega ve kırıcı hatlarında pik döküm, hafif paketleme ve gıda hatlarında alüminyum öne çıkar.

Rulmanlar: Sistemin En Çok Yorulan Parçası

Vibrasyon motorunda mekanik yükün büyük kısmını rulmanlar taşır. Eksantrik ağırlıkların ürettiği radyal kuvvet sürekli rulman üzerine biner, bu yüzden bu motorlarda çoğunlukla güçlendirilmiş silindirik makaralı rulmanlar kullanılır. Doğru gres seçimi ve düzenli yağlama aralığı, rulman ömrünü doğrudan etkiler. Sahada arızaların büyük bölümü gevşeyen civatalar, aşınan rulman veya yanlış ayarlanmış ağırlıklardan kaynaklanır; bu nedenle periyodik tork kontrolü ihmal edilmemelidir.

Kullanım Alanları ve Bağlandığı Makineler

Vibrasyon motorları nadiren tek başına kullanılır; bir taşıyıcı yapının üzerine monte edilerek o yapıya hareket verirler. Yaygın uygulamalar şunlardır:

  • Titreşimli besleyiciler ve dozaj olukları
  • Eleme ve sınıflandırma elekleri (agrega, kömür, gıda)
  • Silo ve bunker boşaltma sistemleri (köprüleşmeyi kırma)
  • Beton kalıp ve masa vibratörleri (hava boşluğu giderme)
  • Konkasör ve kırıcı besleme üniteleri

Genel sanayi tahrikinde tercih edilen asenkron AC motorların mantığı burada da geçerlidir; fark, milin dengesizleştirilerek faydalı titreşime dönüştürülmesidir.

Doğru Seçim İçin Hesap Kriterleri

Vibrasyon motoru boyutlandırırken yalnızca güç (kW) değil, üretmesi gereken merkezkaç kuvveti (kN) belirleyicidir. Taşınacak malzemenin yoğunluğu, taşıyıcı yapının kütlesi, istenen taşıma hızı ve eğim açısı hesaba katılır. Genel kural olarak, çalışan toplam kütle ile hedef genliğe göre gerekli kuvvet bulunur ve buna uygun motor modeli seçilir. Çift motorlu uygulamalarda iki motorun zıt yönde senkron dönmesi yatay kuvvetleri sıfırlayıp düz doğrultuda temiz bir lineer titreşim elde edilmesini sağlar — eleme verimini artıran en yaygın yöntem budur.

Enerji ve İşletme Maliyeti Tarafı

Karmaşık dişli kutusu veya kayış-kasnak aktarması olmadan doğrudan titreşim üretmeleri, vibrasyon motorlarının en güçlü yönüdür. Aktarma kaybı olmadığı için harcanan elektrik enerjisinin büyük bölümü faydalı sarsıntıya dönüşür. Bakımı da sadeleşir: yağlanacak dişli, gerdirilecek kayış yoktur; düzenli rulman bakımı ve civata kontrolü çoğu zaman yeterlidir. Bu sade yapı, hem yedek parça maliyetini hem de duruş sürelerini düşürür.

Hangi Motorun Sizin Hattınıza Uyduğunu Belirlemek

Doğru vibrasyon motoru, ancak besleyeceği makine ve taşınacak malzeme birlikte değerlendirildiğinde ortaya çıkar. Yanlış kutup sayısı malzemenin sıçramasına ya da hiç ilerlememesine, eksik kuvvet ise tıkanmaya yol açar. İzmir merkezli stok yapımızla farklı kutup, kuvvet ve koruma sınıfındaki motorları tedarik ediyor; uygulamanızın yük ve genlik gereksinimine göre en uygun modeli belirlemenizde teknik destek sunuyoruz. İhtiyaçlarınızı netleştirmek için DRG Motor üzerinden bize ulaşabilirsiniz.

Tek Motorlu ve Çift Motorlu Sistemler Arasındaki Fark

Hattınızda tek bir motorun mu yeteceği, yoksa ikili bir grubun mu gerekeceği büyük ölçüde malzemenin nasıl ilerlemesini istediğinize bağlıdır. Tek motor takıldığında gövde dairesel ya da yumurta biçimli bir yörünge çizer; dökme ürünü nazikçe öne süren besleyici olukları için bu hareket çoğunlukla yeterlidir. Eleğin altına simetrik olarak yerleştirilen iki motor zıt yönde ve aynı anda döndüğünde ise sağa-sola itme kuvvetleri birbirini yutar; elek tablası tek bir hat boyunca ileri-geri gidip gelen düzgün bir titreşim alır. Eleme verimini ve taşıma hızını en üst düzeye çıkarmak istenen ağır eleklerde bu yöntem tercih edilir. İki motorun otomatik senkronizasyonu, eksantrik kütlelerin manyetik etkileşimiyle kendiliğinden gerçekleşir; ayrı bir kontrol devresine gerek kalmaz.

Devreye Alma ve Yön Kontrolü

Vibrasyon motoru devreye alınırken eksantrik ağırlıkların simetrik ayarlandığından ve her iki uçtaki kütlenin eşit konumda olduğundan emin olunmalıdır. Asimetrik ayar, sahada düzensiz salınıma ve gövdede ek gerilmelere yol açar. İlk çalıştırmada akım değeri etiket değerinin üzerine çıkıyorsa, ağırlık ayarı yüksek demektir ve kademeli olarak düşürülmelidir. Bağlantı civatalarının torku, ilk birkaç saatlik çalışmadan sonra mutlaka tekrar kontrol edilmelidir; çünkü titreşim, ilk oturma sürecinde bağlantıları gevşetme eğilimindedir. Bu basit kontroller, motorun ömrünü doğrudan uzatır.
