Bir elektrik motoru, şebeke frekansına bağlı olarak çoğunlukla 1500 ya da 3000 d/d gibi yüksek devirde döner; oysa konveyör, karıştırıcı, kaldırma sistemi ya da kırıcı gibi tahriklerde istenen şey düşük hız ve yüksek torktur. Redüktör tam bu noktada motor ile yük arasına girerek devri düşürür, çıkış torkunu çevrim oranı kadar yükseltir ve hareketi uygulamaya kullanılabilir hâle getirir. Aşağıda redüktörün motor sistemindeki işlevini, çalışma mantığını, tiplerini ve doğru eşleştirme kriterlerini ayrıntılı biçimde ele alıyoruz.

Redüktör Devri Nasıl Düşürür?

Redüktörün içindeki dişli kademeleri arasındaki çevrim oranı, giriş ve çıkış devri arasındaki farkı belirler. Örneğin 1500 d/d ile dönen bir motor, 1/30 çevrim oranlı bir redüktörle çıkışta 50 d/d hıza iner. Devir bu oranda düşerken çıkış torku teorik olarak aynı oranda artar; böylece görece düşük güçlü bir motorla yüksek kuvvet gerektiren bir yük rahatça hareket ettirilebilir. Çok kademeli redüktörlerde her dişli çiftindeki oranlar çarpılarak toplam çevrim oranına ulaşılır. İki ya da üç kademeli yapılar, tek kademede elde edilemeyecek kadar yüksek oranları kompakt bir gövdeye sığdırmak için kullanılır.

Tork ve Hız Dengesi

Motorun mil gücü, tork ile açısal hızın çarpımına bağlıdır. Güç sabit kaldığında devir düştükçe aynı güçten daha yüksek tork elde edilir. Bu temel ilişki, redüktörün neden motorun anma gücünü değiştirmeden tahrikin tork talebini karşılayabildiğini açıklar. Pratikte çıkış torku hesaplanırken redüktörün verimi de hesaba katılmalıdır; çünkü dişli sürtünmeleri nedeniyle gerçek çıkış torku, teorik değerin biraz altında kalır. Doğru çevrim oranını seçmek için yükün direnci, başlangıç momenti ve sürekli çalışma rejimi birlikte değerlendirilmelidir.

Servis Faktörü ve Yük Tipi

Redüktör seçiminde servis faktörü (SF), uygulamanın darbeli olup olmadığını yansıtan bir emniyet katsayısıdır. Sakin yüklerde 1,0-1,25 arası bir servis faktörü yeterken; taş kırma, presleme ya da ani yük değişimi olan uygulamalarda 1,5-2,0 ve üzeri değerler tercih edilir. Yüksek servis faktörü, dişlilerin ve rulmanların darbeli rejim altında daha uzun ömürlü olmasını sağlar. Bu faktör doğru seçilmediğinde redüktör erken aşınır ve dolaylı olarak motorun da fazla yüklenmesine yol açar. Günlük çalışma süresi, başlatma-durdurma sıklığı ve ortam sıcaklığı da servis faktörünü doğrudan etkileyen unsurlardır.

Redüktör Tipleri

Farklı uygulamalar için farklı dişli mimarileri kullanılır:

  • Helisel dişli redüktör: Yüksek verim (yüzde 95'in üzerinde), sessiz çalışma; konveyör ve genel tahriklerde yaygındır.
  • Sonsuz vidalı redüktör: Mil yönünü 90 derece çevirir, yüksek çevrim oranı sağlar; ancak sürtünme nedeniyle verimi daha düşüktür ve kendiliğinden kilitlenme özelliği taşır.
  • Konik dişli redüktör: Giriş ve çıkış millerinin dik olduğu uygulamalarda kullanılır; helisel kademe ile birleştirildiğinde yüksek verim sunar.
  • Planet (gezegen) redüktör: Kompakt gövdede çok yüksek tork yoğunluğu; kaldırma ve ağır hizmet uygulamalarında tercih edilir.

Motora Bağlantı Biçimleri

Redüktör motora doğrudan flanşlı ya da ayaklı şekilde kavuşturulabilir. Elektrik motorunun bağlantı biçimi de burada belirleyicidir: B5 flanşlı motor, redüktör girişine kaplinsiz biçimde monte edilebilirken, B3 ayaklı motor genellikle kaplin ya da kayış-kasnak ile bağlanır. B14 yüzlü bağlantı ise küçük güçlerde kompakt çözümler sunar. Doğru montaj, mil eksenlerinin hizalanmasını ve titreşimin minimumda tutulmasını sağlar. Eksen kaçıklığı bırakılan tahriklerde rulmanlar erken yorulur ve dişli dişlerinde düzensiz aşınma başlar.

Pik Döküm ve Alüminyum Gövdenin Etkisi

Redüktör ve motor gövdesinin malzemesi, sistemin ısı atma ve titreşim sönümleme kapasitesini belirler. Pik döküm gövde, ağırlığına karşın yüksek rijitlik ve iyi titreşim sönümlemesi sunduğu için ağır hizmet ve darbeli uygulamalarda öne çıkar. Alüminyum gövde ise hafifliği ve daha iyi ısı iletimiyle küçük ve orta güçlerde avantaj sağlar. Sürekli yüksek tork aktaran bir redüktörde gövdenin rijit olması, dişli ekseninin yük altında bükülmesini önler ve dişli teması boyunca yükün dengeli dağılmasını sağlar. Gövde seçimi bu nedenle yalnızca dayanıklılık değil, çalışma sesi ve ömür açısından da önemlidir.

Verim, Isınma ve Bakım

Redüktörün verimi yalnızca enerji tüketimini değil, motorun yüklenmesini de doğrudan etkiler. Düşük verimli bir redüktör, aynı çıkış işi için motordan daha fazla güç çeker ve ısınır. Bu yüzden sürekli çalışan tesislerde yüksek verimli helisel ve konik tipler öne çıkar. Bakım açısından ise yağ seviyesinin ve kalitesinin düzenli kontrolü, dişli ömrü için belirleyicidir. Yağ sıcaklığının sürekli yüksek seyretmesi, çevrim oranı ya da güç seçiminde bir hata olduğunun habercisi olabilir. Devreye almadan önce ilk yağ değişimini erken yapmak, alıştırma döneminde oluşan metal partiküllerinin sistemden uzaklaştırılmasına yardımcı olur.

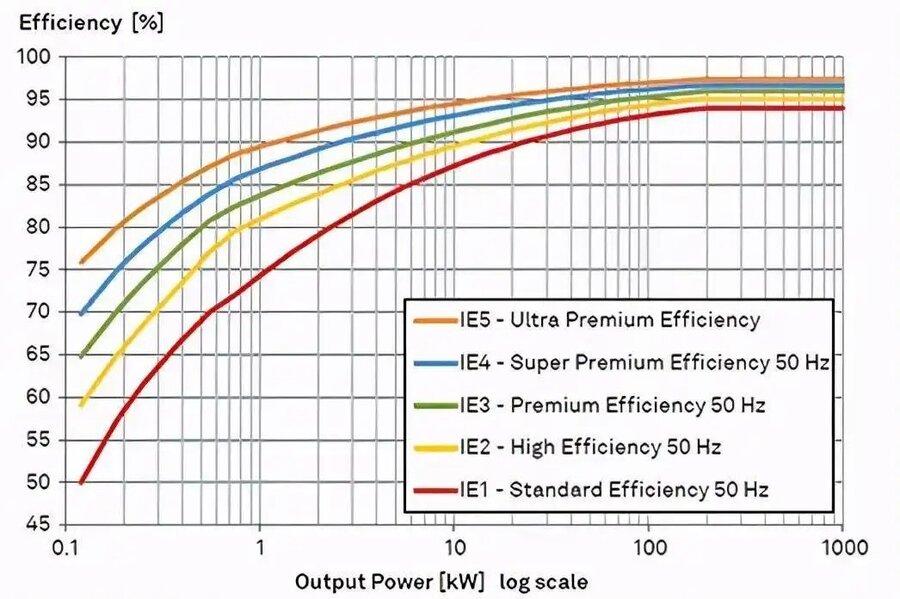

Verim Sınıfının Sistemdeki Rolü

Redüktörlü tahriklerde toplam verim, motor verimi ile redüktör veriminin çarpımıdır. Bu nedenle motor tarafında yüksek verim sınıfı seçmek tüm sistemi etkiler. IE3 elektrik motorları ve üzeri sınıflar, redüktörle birleştiğinde yıllık enerji giderini düşürür. Örneğin günde 16 saat çalışan 11 kW'lık bir tahrikte verim sınıfını bir kademe yükseltmek, yıl boyunca kayda değer bir tasarruf sağlayabilir. IEC 60034-30-1 standardına göre tanımlanan IE3 ve IE4 sınıfları, uzun ömür boyunca elektrik faturasındaki farkı motorun satın alma maliyetinin önüne geçirir.

Doğru Motor-Redüktör Eşlemesi

DRG Motor, 0,55-355 kW aralığındaki IE3, IE4 ve IE5 verimlilik sınıfı asenkron motorlarını redüktörlü tahrik sistemleriyle eşleyerek İzmir merkezli olarak tedarik eder. Konveyör, mikser, taş kırma ve kaldırma uygulamalarında istenen çıkış devri ve torkuna göre motor gücü ile çevrim oranını birlikte belirleyebilmeniz için teknik ekibimizden destek alabilirsiniz. Uygulamanızın yük karakterini, günlük çalışma süresini ve ortam koşullarını paylaştığınızda, hem motor gücünü hem de redüktör servis faktörünü doğru noktada buluşturan bir çözüm sunabiliriz.

Çevrim Oranı Hesabı ve Tipik Örnekler

Doğru çevrim oranı, istenen çıkış devrinin motor devrine bölünmesiyle bulunur. 1500 d/d dönen bir motorla çıkışta 25 d/d isteniyorsa gereken oran 1/60 olur; bu da çoğunlukla iki ya da üç kademeli bir redüktörle elde edilir. Konveyörlerde bant hızı, kasnak çapı ve istenen taşıma hızından geri hesaplanarak çıkış devri belirlenir. Karıştırıcılarda ise viskozite ve karışım hacmi, gereken torku ve dolayısıyla oranı şekillendirir. Hesap yapılırken yalnızca anma rejimi değil, en ağır yük anındaki tork talebi de göz önünde tutulmalı; aksi hâlde başlatma anında redüktör ve motor birlikte zorlanır. Pratik bir yaklaşım, hesaplanan tork değerinin üzerine servis faktörünü uygulayıp en yakın standart redüktör boyutuna yuvarlamaktır.

Yaygın Uygulama Alanları

Redüktörlü tahrikler sanayinin neredeyse her kolunda karşımıza çıkar. Bant konveyörlerde malzemenin sabit ve kontrollü hızda taşınmasını, kaldırma sistemlerinde yükün güvenli biçimde yukarı alınmasını, karıştırıcı ve mikserlerde yoğun karışımların düşük devirde döndürülmesini sağlar. Taş kırma ve öğütme hatlarında yüksek tork ve darbe dayanımı; ambalaj ve tekstil makinelerinde ise hassas ve sessiz hareket öne çıkar. Her uygulamada belirleyici olan, motorun devrini yükün gerçekten ihtiyaç duyduğu hız ve tork değerine dönüştürmektir. Bu eşleştirme doğru kurulduğunda hem enerji verimli bir tahrik elde edilir hem de mekanik aksamın ömrü uzar.
