Bir tesisin elektrik faturasının büyük bölümü, sürekli dönen üç tahrik grubundan gelir: su ve proses sıvısı basan pompalar, hava ve gaz hareket ettiren fanlar, basınçlı hava üreten kompresörler. Bu üç grup çoğunlukla 60 ile 100 kW arasında güç çeker ve günün büyük kısmında durmadan çalışır. Yük karakterleri birbirinden farklı olduğu için aynı güçte bile motor seçimi değişir; doğru kutup sayısı, doğru verim sınıfı ve doğru gövde tipi, hem enerji giderini hem de arıza riskini belirler.

Üç Uygulamanın Yük Karakteri Neden Farklı?

Santrifüj pompa ve fan, devrin karesiyle artan bir yük momentine sahiptir; yani devir iki katına çıktığında çekilen moment dört katına yaklaşır. Bu, kalkışta görece kolay ama tam devirde sabit ve uzun süreli bir yük demektir. Kompresör ise tipine göre değişir: pistonlu kompresör çevrimsel ve darbeli bir moment çeker, vidalı kompresör ise daha düz bir yük eğrisi sunar. Bu yüzden 60-100 kW bandında tek bir reçete yoktur; her uygulamanın çektiği torkun zaman içindeki davranışı motorun seçimini şekillendirir.

Pompa Tahriklerinde Kutup ve Devir Seçimi

Santrifüj pompalar genellikle 2 kutuplu 3000 d/d veya 4 kutuplu 1500 d/d motorlarla eşleştirilir. Yüksek basma yüksekliği isteyen uygulamalarda 2 kutuplu yüksek devir tercih edilirken, debinin öne çıktığı ve sessiz çalışmanın istendiği yerlerde 4 kutuplu motor daha uygundur. Sürekli çalışan pompalarda verim sınıfının etkisi büyüktür:

  • Yılda 6000 saat çalışan 75 kW bir pompa motorunda IE2'den IE3'e geçiş, kayıpları yaklaşık yüzde 15 azaltır.
  • S1 sürekli rejim ve IP55 koruma, ıslak ve tozlu pompa dairelerinde standart beklentidir.
  • Frekans çeviriciyle debinin ayarlandığı sistemlerde motorun değişken devirde de soğuyabilmesi önemlidir.

Yüksek verimli sınıflar hakkında daha fazlasını IE3 elektrik motorları içeriğinde inceleyebilirsiniz.

Fan Uygulamasında Sürekli Rejim Dayanımı

Fanlar saatlerce, çoğu zaman günlerce sabit devirde döner. Bu nedenle fan tahriklerinde belirleyici olan kalkış torku değil, uzun süreli kararlı sıcaklıktır. F sınıfı yalıtım, sargının 155 °C'ye kadar güvenle çalışmasına izin verir; pik döküm gövde ise yüzeyinden ısıyı verimli atarak rulman bölgesini serin tutar. Büyük çaplı fanlarda atalet momenti yüksek olduğundan kalkış süresi uzar; bu durumda motorun kalkış akımına ve termal kapasitesine dikkat etmek gerekir.

Kompresör Tahriklerinde Tork ve Mekanik Sağlamlık

Pistonlu kompresörler her çevrimde tepe yapan bir moment çeker; bu dalgalı yük, motor milinde ve rulmanlarda sürekli bir zorlanma yaratır. Bu uygulamada güçlü bir devrilme torku marjı (motorun devrilmeden çekebileceği en yüksek moment) ve titreşimi sönümleyen sağlam bir gövde önemlidir. Pik döküm gövde, alüminyuma göre daha ağır olsa da çevrimsel yükün ürettiği titreşimi daha iyi sönümler ve rulman ömrünü korur. Vidalı kompresörlerde yük daha düzgün olsa da yüksek çalışma saati nedeniyle yine sürekli rejim dayanımı ve yüksek verim öne çıkar.

Pik Döküm Gövde mi, Alüminyum mu?

60-100 kW bandında çoğunlukla pik döküm (gri dökme demir) gövde kullanılır. Bunun nedeni hem mekanik sağlamlık hem de termal kütledir: ağır gövde, ani yük değişimlerinde sıcaklığı daha yavaş yükseltir ve titreşimi sönümler. Alüminyum gövde daha hafif ve korozyona dayanıklı olsa da, bu güç sınıfındaki sürekli ve zorlu yüklerde pik döküm daha güvenli bir tercihtir. Gövde malzemesi seçimi hakkında genel bilgi için ana sayfamızdaki ürün gruplarına göz atabilirsiniz.

Verim Sınıfının Faturaya Yansıması

Bu güç bandındaki bir motor yılda binlerce saat çalıştığı için verim farkı doğrudan paraya dönüşür. Basit bir örnek: 90 kW bir motor IE3 yerine IE4 seçildiğinde verimde yaklaşık 1 puanlık artış olur. Bu 90 kW yükte yaklaşık 0,9 kW daha az kayıp demektir; yılda 7000 saat çalışmada bu yaklaşık 6300 kWh tasarrufa karşılık gelir. Üç dört motorlu bir tesiste bu fark, yüksek verim sınıfının satın alma farkını birkaç yılda kapatır.

Bakım ve İşletme Önerileri

  • Rulman yağlamasını etiket ve katalogda belirtilen aralığa göre yapın; yüksek çalışma saatinde yağlama aralığı kısalır.
  • Soğutma fanının ve kanatçıkların tozdan arınmış olmasına dikkat edin; tıkalı kanatçık sıcaklığı hızla yükseltir.
  • Klemens kutusu bağlantılarını ve topraklamayı periyodik kontrol edin; gevşek bağlantı ısınma ve verim kaybı yapar.
  • Titreşim ölçümüyle rulman aşınmasını erken tespit edin; özellikle kompresör tahriklerinde değerlidir.

60-100 kW İhtiyacınız İçin Doğru Eşleştirme

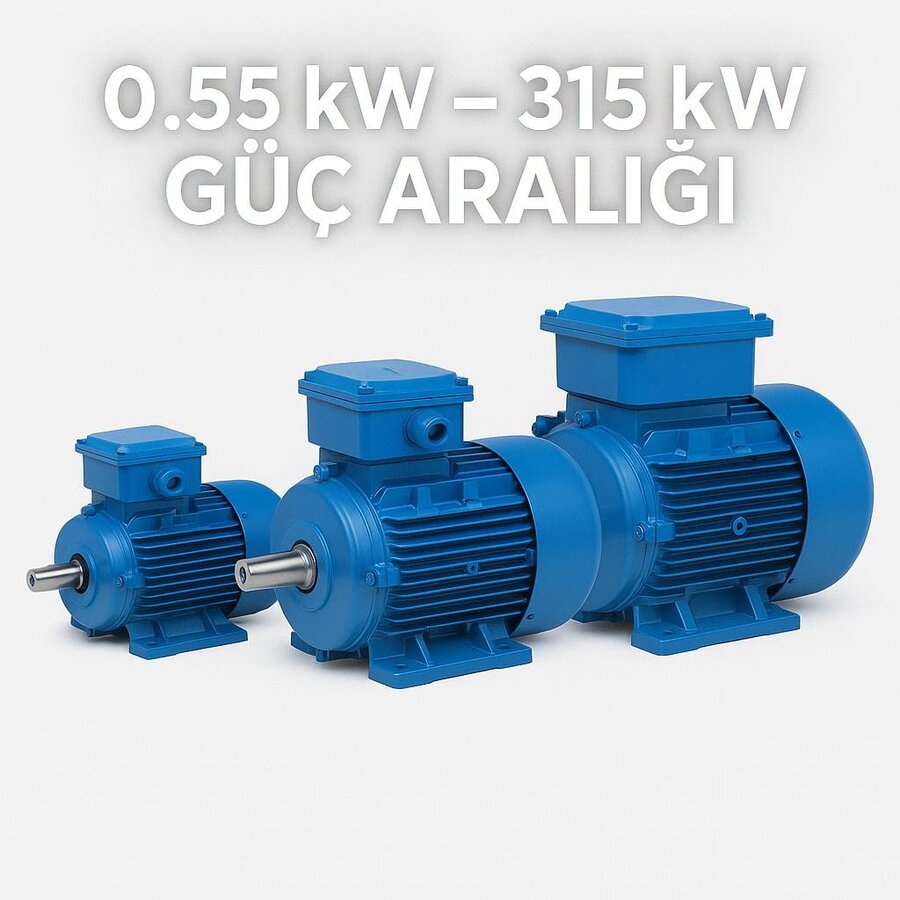

DRG Motor, pompa, fan ve kompresör uygulamaları için 0,55-355 kW aralığında pik döküm gövdeli, IE3, IE4 ve IE5 sınıflarında motorları İzmir merkezli tedarik eder. 60-100 kW bandındaki sisteminiz için doğru seçim; uygulamanın yük karakterine, çalışma saatine ve istenen devire göre belirlenir. Tahrik ettiğiniz makinenin tipini, devir ihtiyacını ve bağlantı şeklini (B3 ayaklı, B5 flanşlı, B14 küçük flanş) ilettiğinizde, sistemine uygun motoru kutup sayısı ve gövde tipiyle birlikte planlayabiliriz.

Doğru Devir ve Kaymanın Sistem Performansına Etkisi

Asenkron motorda mil devri, senkron devirden kayma (slip) kadar düşüktür. 4 kutuplu bir motorun senkron devri 1500 d/d olsa da tam yükte gerçek devir 1450-1470 d/d civarında kalır. Pompa ve fan gibi devre çok duyarlı uygulamalarda bu fark debiyi ve basıncı etkiler; çünkü santrifüj makinelerde debi devirle, basınç devrin karesiyle, güç ise devrin küpüyle değişir. Bu yüzden 60-100 kW bandında devir seçimi, sadece motorun değil tüm hidrolik veya pnömatik sistemin verimini belirler. Devir az da olsa düştüğünde sistemin çalışma noktası kayar; bunu telafi etmek için frekans çevirici kullanmak, hem hassas ayar hem de enerji tasarrufu sağlar.

Sürekli Çalışan Sistemlerde Termal Bütçe

Bu güç bandındaki motorlar günde çoğu zaman 16-24 saat çalışır; dolayısıyla termal denge kritik bir tasarım kriteridir. Motor, ürettiği ısıyı gövde yüzeyinden ve soğutma fanından sürekli atarak kararlı bir sıcaklığa ulaşır. Ortam sıcaklığı 40 °C'yi aştığında veya rakım yükseldiğinde motorun anma gücü düşürülmelidir (derating). Pik döküm gövdenin geniş yüzey alanı ve termal kütlesi, bu zorlu koşullarda sargıyı F sınıfı sınırının altında tutar. Soğutma havasının önünün açık olması, motorun arka tarafına en az gövde çapı kadar boşluk bırakılması, sürekli rejimde sıcaklığın güvenli kalması için pratik ama çok önemli kurallardır.

Yol Verme Yöntemi ve Kalkış Akımı

60-100 kW bandındaki motorlarda doğrudan yol verme (direkt online), anma akımının 6-7 katına ulaşan bir kalkış akımı yaratır. Bu ani akım hem şebekeyi zorlar hem de mekanik olarak tahrik edilen makinede darbe oluşturur. Bu nedenle bu güçlerde yumuşak yol verici (soft starter) veya frekans çevirici sık kullanılır. Yumuşak yol verici kalkış akımını ve mekanik darbeyi azaltırken, frekans çevirici ek olarak devri sürekli ayarlayarak pompa ve fan uygulamalarında belirgin enerji tasarrufu sağlar. Yol verme yönteminin seçimi; şebeke kapasitesi, tahrik edilen yükün ataleti ve istenen ayar hassasiyeti birlikte değerlendirilerek yapılır.
