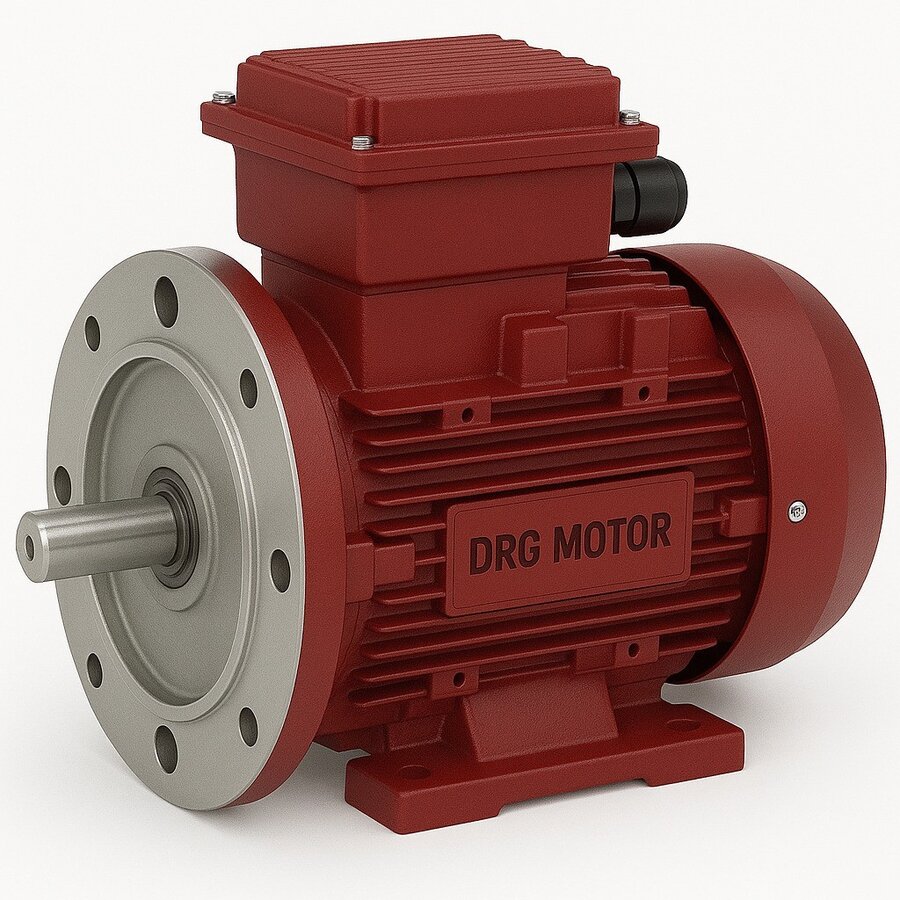

Bir motorun mili neden döner sorusunun yanıtı, görünmeyen bir manyetik alan ile bu alan içinde akan elektrik akımı arasındaki etkileşimde gizlidir. Elektrik enerjisini mekanik dönme hareketine çeviren bu makineler, fizik yasalarının pratik bir uygulamasıdır. Bu yazıda statorun nasıl manyetik alan kurduğunu, rotorun bu alanı nasıl takip ettiğini ve farklı motor tiplerinin çalışma mantığını adım adım açıklıyoruz.

Temel Bileşenler: Stator ve Rotor

Her elektrik motoru iki ana yapıdan oluşur. Stator, gövdeye sabitlenmiş duran kısımdır ve içine yerleştirilmiş bakır sargılar şebekeden gelen akımla beslenir. Rotor ise milin üzerinde dönen parçadır. Endüstride en yaygın kullanılan asenkron motorlarda rotor, sincap kafesli yapıdadır: alüminyum veya bakır çubukların iki uçtan halkalarla kısa devre edilmesiyle oluşur. Bu basit ve sağlam yapı, fırça gerektirmediği için bakım ihtiyacını en aza indirir.

Manyetik Alanın Oluşması

Üç fazlı motorda statora birbirinden 120 derece faz farkıyla gelen üç ayrı akım uygulanır. Bu akımların ürettiği manyetik alanlar birleşince, statorun içinde dönen bir manyetik alan ortaya çıkar. Bu olaya döner manyetik alan denir ve asenkron motorun kalbidir. Alanın dönme hızı senkron hız olarak adlandırılır ve şebeke frekansı ile kutup sayısına bağlıdır.

Lorentz Kuvveti ve Tork

Döner manyetik alan, rotor çubuklarını keserek üzerlerinde bir gerilim indükler. Rotor kafesi kısa devre olduğundan bu gerilim hemen bir akım doğurur. Manyetik alan içinde akım taşıyan iletken bir kuvvete maruz kalır; buna Lorentz kuvveti denir. Bu kuvvet rotora tork üreterek onu dönmeye zorlar. Rotor, statorun döner alanını yakalamaya çalışarak aynı yönde dönmeye başlar.

Senkron Hız, Kutup ve Devir İlişkisi

Bir asenkron motorun teorik dönme hızı, kutup sayısı ile belirlenir. 50 Hz şebekede:

  • 2 kutuplu motor: 3000 d/d (senkron)
  • 4 kutuplu motor: 1500 d/d
  • 6 kutuplu motor: 1000 d/d

Kutup sayısı arttıkça devir düşer, buna karşılık tork artar. Bu yüzden yüksek hızlı pompa ve fanlarda 2 kutup, yüksek torklu konveyör ve kaldırma sistemlerinde 4 veya 6 kutuplu motorlar tercih edilir.

Kayma (Slip) Nedir?

Asenkron motorlarda rotor hiçbir zaman senkron hıza tam ulaşamaz. Eğer ulaşsaydı manyetik alan ile rotor arasında bağıl hareket kalmaz, indüksiyon olmaz ve tork üretilemezdi. Senkron hız ile gerçek rotor hızı arasındaki bu farka kayma (slip) denir. Tipik bir motorda kayma yüzde 2-5 arasındadır; yani 1500 d/d senkron hızlı bir motor yük altında yaklaşık 1440-1470 d/d döner. Yük arttıkça kayma artar, motor daha fazla tork üretir.

Yol Alma Anında Neler Olur?

Motora ilk enerji verildiği anda rotor henüz durmaktadır ve manyetik alan ile rotor arasındaki bağıl hız en yüksek seviyededir. Bu nedenle yol alma anında rotorda indüklenen akım çok büyüktür; statordan çekilen başlangıç akımı, nominal akımın beş ila yedi katına kadar çıkabilir. Rotor hızlandıkça bağıl hız azalır ve çekilen akım hızla normal değerine iner. Bu davranış, doğrudan yol verilen motorlarda şebekede ani bir yük oluşmasına yol açtığından, büyük güçlerde yıldız-üçgen yol verme ya da yumuşak yol verici kullanılarak başlangıç akımı sınırlandırılır.

AC ve DC Motorların Farkı

Alternatif akım (AC) motorlarında alanın yön değiştirmesi şebeke frekansıyla doğal olarak gerçekleşir; bu nedenle sincap kafesli AC motorlar son derece dayanıklı ve bakımsızdır. Doğru akım (DC) motorlarında ise akımın yönü, kolektör ve fırça sistemiyle mekanik olarak çevrilir. DC motorlar hassas hız kontrolü gereken yerlerde kullanılsa da fırça aşınması düzenli bakım gerektirir. Endüstriyel uygulamaların büyük çoğunluğunda asenkron AC motorlar tercih edilir.

Verimi Belirleyen Etkenler

Bir motorun ne kadarının dönme hareketine, ne kadarının ısıya gittiği verimle ölçülür. Sargıların direnci, sac paketinin manyetik kalitesi, hava aralığının hassasiyeti ve mekanik sürtünme kayıpları verimi etkiler. IEC 60034-30-1 standardı motorları IE1'den IE5'e kadar sınıflandırır; sınıf yükseldikçe kayıplar azalır. Bir frekans invertörü (sürücü) ile motorun hızı kademesiz ayarlanabilir, bu da değişken yüklü uygulamalarda ek enerji tasarrufu sağlar.

Isınma, Soğutma ve Çalışma Rejimi

Motorda kayıplar ısıya dönüştüğü için sargıların aşırı sınmaması gerekir. Çoğu standart motor, mil ucundaki bir pervanenin gövdedeki kanatlar üzerinden hava üflemesiyle soğutulur; bu yöntem kendinden soğutmalı yapı olarak bilinir. Sargı yalıtımının dayanabileceği sıcaklık, yalıtım sınıfıyla belirlenir; F sınıfı yalıtım yaygın kullanılan ve geniş güvenlik marjı sunan bir sınıftır. Motorun ne kadar süre yük altında kalabileceği ise çalışma rejimiyle tanımlanır. S1 rejimi, motorun durmaksızın tam yükte çalışabildiği sürekli rejimi ifade eder; aralıklı veya kısa süreli yüklenen uygulamalarda farklı rejim tanımları kullanılır. Doğru çalışma rejimi seçilmediğinde motor gereğinden fazla sınarak ömrünü kısaltabilir.

Motorun Etiket Değerleri Ne Anlatır?

Bir motorun nasıl çalıştığını anlamanın pratik yolu, gövdesindeki etiketi okumaktır. Etikette yer alan değerler, motorun davranışını doğrudan açıklar. Güç (kW) milin verebileceği mekanik gücü, devir (d/d) yük altındaki gerçek dönme hızını, gerilim ve akım ise elektriksel beslemeyi gösterir. cos φ (güç katsayısı) motorun şebekeden çektiği reaktif gücün ölçüsüdür; verim (%) ve IE sınıfı ise enerji performansını belirtir. F sınıfı yalıtım sargının dayanabileceği sıcaklığı, IP55 ise toz ve suya karşı korumayı ifade eder. Bu değerleri okumayı bilmek, doğru motoru seçmek kadar önemlidir.

Senkron ve Asenkron Motorların Ayrımı

Buraya kadar anlatılan kayma esaslı çalışma asenkron (indüksiyon) motorlara özgüdür. Senkron motorlarda ise rotor, döner manyetik alanı kayma olmadan tam olarak izler; yani rotor hızı senkron hıza eşittir. Bu yapı genellikle rotorda kalıcı mıknatıs ya da ayrı bir uyartım sargısı bulundurularak elde edilir. Senkron motorlar yüksek verim ve hassas hız kararlılığı sunduğundan, devrin yük altında bile sabit kalması gereken uygulamalarda öne çıkar. Buna karşılık sincap kafesli asenkron motorlar, basit yapıları, düşük maliyetleri ve neredeyse bakım gerektirmeyen tasarımları sayesinde endüstride en yaygın çözüm olmayı sürdürür. Hangi tipin seçileceği, uygulamanın hız hassasiyeti ve verim beklentisine göre belirlenir.

Fizikten Sahaya

Görüldüğü gibi elektrik motorunun çalışması, manyetik alan ile akım arasındaki etkileşim gibi sade bir fizik ilkesine dayanır; ancak bu ilke konveyörden pompaya, asansörden kompresöre kadar sayısız makinenin temelini oluşturur. Doğru kutup, güç ve verim sınıfını seçmek, hem performansı hem de işletme maliyetini doğrudan belirler. DRG Motor olarak farklı devir ve güçteki asenkron motorları stoktan tedarik ediyor, uygulamanıza uygun seçimde teknik destek sağlıyoruz.
