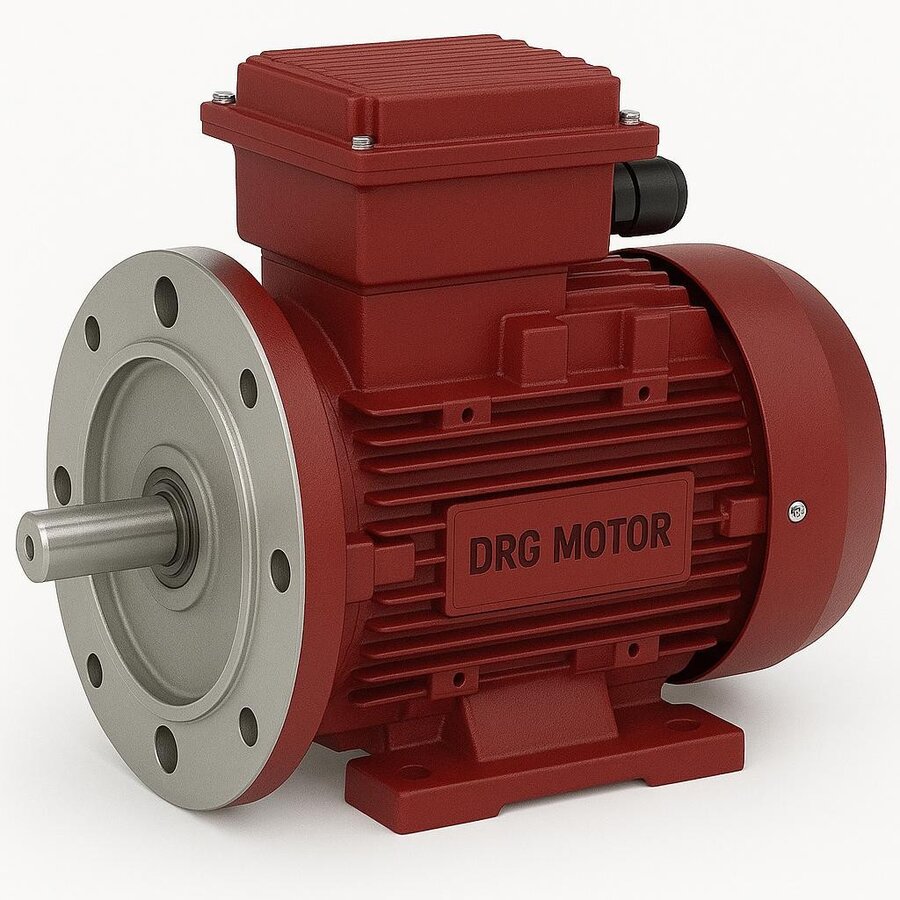

AC elektrik motorları, alternatif akımı mekanik dönme hareketine çeviren ve sanayinin neredeyse her dalında tahrik görevini üstlenen makinelerdir. Pompadan fana, konveyörden kompresöre kadar uzanan geniş bir alanda kullanılırlar. Bu yazıda AC motorun nasıl çalıştığını, türlerini, teknik özelliklerini ve doğru seçim için bilinmesi gereken başlıkları ayrıntılı biçimde ele alıyoruz.

Çalışma Prensibi

AC motorun temelinde stator sargılarına uygulanan alternatif akımın oluşturduğu döner manyetik alan vardır. Bu alan, rotor üzerinde bir akım indükleyerek manyetik etkileşim doğurur ve rotor, alanı izleyerek dönmeye başlar. En yaygın tip olan sincap kafesli asenkron motorda rotor, alüminyum veya bakır çubuklardan oluşan bir kafes yapısındadır; fırça ve bilezik bulunmadığı için yapısı sade ve dayanıklıdır. Rotorun devri, döner alanın senkron devrinin bir miktar altında kalır; bu farka kayma (slip) denir ve motorun yük altında tork üretmesini sağlar.

AC Motor Türleri

Rotorun döner alanı izleyiş biçimine bakıldığında karşımıza iki temel aile çıkar:

  • Asenkron (indüksiyon) motorlar: Sanayide en yaygın kullanılan tiptir; sade yapısı, düşük bakım gereksinimi ve dayanıklılığı ile öne çıkar.
  • Senkron motorlar: Rotoru, manyetik alanla arada kayma kalmadan eşit hızda döndüğü için devri yüke göre sapmaz; hassas ve sabit hız ile yüksek güç katsayısı istenen özel uygulamalarda tercih edilir.

Beslemeye göre ise tek fazlı ve üç fazlı olarak ayrılır. Tek fazlı motorlar küçük güçlerde ve hafif uygulamalarda; üç fazlı motorlar ise endüstriyel tahrikin büyük çoğunluğunda kullanılır. Asenkron AC motorlar hakkındaki ayrıntılı içeriğimizden de yararlanabilirsiniz.

Devir, Kutup Sayısı ve Güç

AC motorun devri, kutup sayısı ve şebeke frekansı tarafından belirlenir. 50 Hz şebekede 2 kutuplu motor yaklaşık 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu ise 1000 d/d senkron devirde döner; gerçek devir kayma nedeniyle bu değerlerin biraz altındadır. Genel amaçlı tahrikte 4 kutuplu motorlar en yaygın tercihtir. Güç aralığı 0,55 kW'lık küçük makinelerden 355 kW'lık ağır sanayi tahriklerine kadar uzanır ve doğru kademenin seçilmesi hem performans hem maliyet açısından belirleyicidir.

Verim Sınıfları

IEC 60034-30-1 standardı, AC motorları verimlerine göre IE1'den IE5'e kadar sınıflandırır. Sınıf yükseldikçe aynı işi daha az elektrikle yapma kapasitesi artar. Uzun saat çalışan tesislerde IE3, IE4 ve IE5 sınıfı motorlar, yıllık enerji giderini gözle görülür biçimde düşürür. Bir motorun ömrü boyunca harcadığı elektriğin bedeli, çoğunlukla satın alma fiyatının kat kat üzerine çıktığından, verim sınıfı seçimi uzun vadeli tasarrufun en önemli kaldıracıdır.

Yalıtım, Koruma ve Çalışma Rejimi

AC motorların güvenle çalışması, doğru koruma ve yalıtım seçimine bağlıdır. IP55 koruma sınıfı, tozlu ve su sıçramasına açık ortamlarda motoru korur. F sınıfı yalıtım, sargının yüksek sıcaklıklara dayanmasını sağlayarak emniyet payı bırakır. Kesintisiz çalışan hatlarda S1 sürekli çalışma rejimi esas alınır; bu sayede motor, sıcaklık dengesine ulaşıp uzun süre kararlı biçimde yük taşıyabilir.

Kullanım Alanları

AC elektrik motorları, sanayiden tarıma çok geniş bir yelpazede görev alır:

  • İmalat tezgâhlarının bant ve taşıma hatları
  • Su ve atık su pompa istasyonları
  • Havalandırma, soğutma ve iklimlendirme fanları
  • Vidalı ve pistonlu kompresörler
  • Tarımsal sulama ve derin kuyu pompaları
  • Atölye tezgâhları ve küçük-orta ölçekli makineler

Doğru AC Motor Nasıl Seçilir

Doğru seçim için önce tahrik edilen makinenin yük tipi belirlenir: pompa ve fan değişken torklu, konveyör ve kırıcı sabit ya da yüksek kalkış momentli yüklerdir. Ardından gerekli güç ve devir hesaplanır, ortam koşullarına göre koruma ve yalıtım sınıfı seçilir, son olarak bağlantı tipi (B3 ayaklı, B5 ve B14 flanşlı) makineyle uyumlu biçimde belirlenir. Değişken debili uygulamalarda motoru bir frekans invertörüyle birlikte değerlendirmek, hem işletme esnekliği hem enerji tasarrufu kazandırır.

Bakım ve Uzun Ömür

AC motorların düşük bakım gereksinimi, sade yapılarının doğal sonucudur; yine de uzun ömür için birkaç noktaya dikkat etmek gerekir. Rulmanların belirli periyotlarla yağlanması, sürtünme kayıplarını ve ısınmayı azaltır. Soğutma kanatçıklarının ve gövde yüzeyinin tozdan arındırılması, ısının dışarı atılmasını kolaylaştırır. Sargı sıcaklığının ve titreşim seviyesinin izlenmesi, olası bir arızanın erken belirtilerini yakalamayı sağlar. Şebeke geriliminin nominal değerin dışına çıkması ya da faz dengesizliği, motoru zamanla yıpratacağından beslemenin de düzenli kontrol edilmesi önerilir.

Asenkron ile Senkron Arasındaki Farkı Anlamak

İki ailenin ayrımı yalnızca akademik bir başlık değil, doğru seçimin temelidir. Asenkron motorda rotor, döner alanın hep biraz gerisinden gelir; yük arttıkça kayma büyür, devir hafifçe düşer. Bu esneklik, değişken yüklü genel sanayi tahriklerinde avantaj sağlar ve motoru darbelere karşı toleranslı kılar. Senkron motorda ise rotor, döner alanla tam aynı hızda kilitlenir; yük değişse de devir sabit kalır. Bu nedenle senkron makineler, sabit hız hassasiyetinin ya da yüksek güç katsayısının öne çıktığı uygulamalarda tercih edilir. Çoğu pompa, fan ve konveyör için sincap kafesli asenkron motorun sağlamlığı ve sadeliği yeterli ve ekonomik bir çözümdür.

Güç Katsayısı ve Reaktif Yük

AC motorlar, döner manyetik alanı kurabilmek için şebekeden bir miktar reaktif güç çeker; bu da güç katsayısının (cos φ) birden küçük olmasına neden olur. Motor düşük yükte çalıştığında güç katsayısı daha da düşer ve şebekeden gereksiz yere akım çekilir. Bu durum, hem kablo ve trafoların gereksiz yüklenmesine hem de bazı tarifelerde ek maliyete yol açar. Doğru boyutlandırılmış, yüküne uygun seçilmiş bir motor güç katsayısını yüksek tutar. Birden çok motorun bulunduğu tesislerde merkezi kompanzasyon ile reaktif güç dengelenir; bu sayede şebeke daha verimli kullanılır ve gerilim kararlılığı artar.

Yol Verme Yöntemleri

Bir AC motora nasıl yol verileceği, hem motorun ömrünü hem de şebekenin kararlılığını etkiler. Kalkış anında çekilen akım, nominal akımın birkaç katına ulaşabildiğinden, güç sınıfına ve uygulamaya göre uygun yöntem seçilir:

  • Şebekeye doğrudan bağlama: Düşük güç sınıflarında uygulanan en yalın çözümdür; ek bir donanım gerektirmeden motora tam gerilim uygulanır, kalkış kısa sürer.
  • Yıldız-üçgen geçiş: Sargıların kalkış sırasında yıldız, devir oturunca üçgen bağlanmasıyla başlangıç akımının önemli ölçüde sınırlandığı, orta güçte yaygın bir uygulamadır.
  • Kademeli gerilim yükseltme: Yarı iletken esaslı bir cihaz, gerilimi yavaşça yükselterek hem mekanik aktarım organlarındaki ani zorlanmayı hem de başlangıç akımındaki tepe değerini yumuşatır.
  • Değişken frekans sürücüsü: Frekansı kontrol ederek kalkışı pürüzsüz hâle getirir ve aynı zamanda devri çalışma boyunca ayarlayabildiğinden, debinin değiştiği hatlarda gözle görülür enerji kazancı sağlar.

Yüksek ataletli fan ve pompa gruplarında kalkış süresi uzadığından, ısınmayı sınırlamak için yol verme yönteminin baştan doğru planlanması gerekir.

DRG Motor ile AC Motor Tedariki

İzmir merkezli tedarikçi olarak DRG Motor, IE3, IE4 ve IE5 verim sınıfı AC motorları farklı sektörlerin ihtiyacına göre tedarik eder. Uygulama bilgilerinizi paylaştığınızda güç, devir, verim sınıfı ve bağlantı tipini birlikte netleştirir; doğru motoru kısa teslim süresiyle ulaştırırız. Geniş ürün yelpazesine ve teknik desteğe drgmotor.com üzerinden ulaşabilirsiniz.
