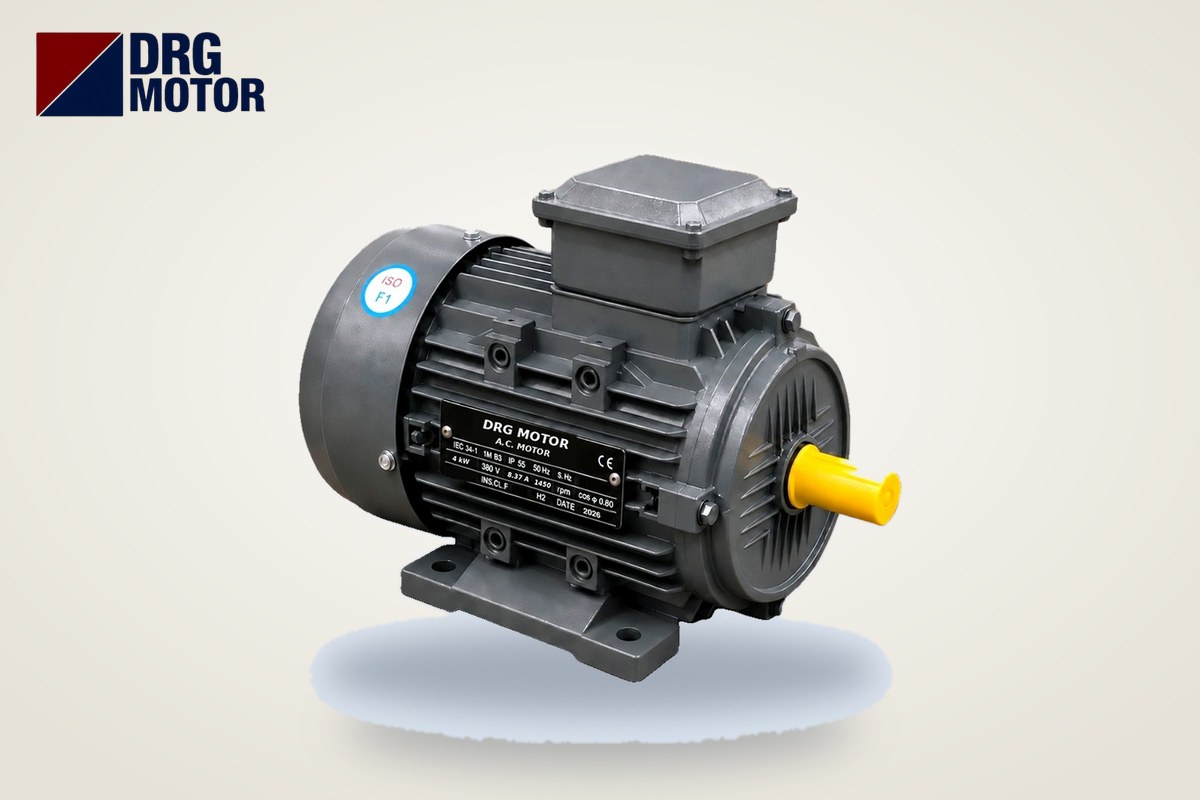

3 kW trifaze bir motora 380 V'ta, 50 metreye kadar olan hatta genellikle 4 × 1,5 mm² (3 faz + PE) bakır kablo yeter; 4 kW motorda da akım taşıma açısından 1,5 mm² yeterlidir, ancak hat yaklaşık 80 metreyi geçince 2,5 mm²'ye çıkmak gerekir. Hesabın dayanağı motor akımıdır: 3 kW, 1500 d/d motor 380 V'ta 6,34 A, 4 kW, 1500 d/d motor 8,37 A çeker; tasarım akımı (In × 1,25) 7,92 A ve 10,46 A olur ve ikisi de 1,5 mm² kablonun 18,5 A'lik taşıma değerinin altında kalır. Değerler Elektrik Motoru Online Satın Al mağazamızdaki modellerin etiket akımlarından alınmıştır.
Küçük güçte kesiti çoğu zaman akım değil mesafe belirler. Kablo uzadıkça direnç artar, motor uçlarındaki gerilim düşer ve motor aynı gücü vermek için daha fazla akım çeker. Aşağıdaki tablolar 20, 50 ve 100 m için gerilim düşümünü tek tek hesaplıyor ve hangi noktada 2,5 veya 4 mm²'ye geçmeniz gerektiğini gösteriyor. Hepsi örnek hesaptır: döşeme yöntemi, aynı kanalda kaç kablo olduğu ve ortam sıcaklığı sonucu değiştirir; nihai kesiti elektrik mühendisi doğrulamalıdır.
3 ve 4 kW Motorun Akımı ve Akıma Göre En Küçük Kesit
Tablodaki kesit, sitedeki motor kablo kesiti hesaplama aracının tablosundan (bakır, PVC, ~30 °C) tasarım akımını taşıyan en küçük değerdir.
| Model | Güç | Kutup / nominal devir | Etiket gerilimi | 380 V bağlantı | In 380 V | In 400 V | Tasarım akımı In × 1,25 | Akıma göre en küçük kesit | Kablo girişi | Mağaza |
|---|---|---|---|---|---|---|---|---|---|---|
| DRG-100L-2 | 3 kW | 2 kutup / 2.895 d/d | 230/400 V Δ/Y | yıldız (Y) | 6,02 A | 5,71 A | 7,52 A | 1,5 mm² (18,5 A) | 1 × M25×1,5 | Fiyatları Gör |
| DRG-100L2-4 | 3 kW | 4 kutup / 1.450 d/d | 230/400 V Δ/Y | yıldız (Y) | 6,34 A | 6,02 A | 7,92 A | 1,5 mm² (18,5 A) | 1 × M25×1,5 | Fiyatları Gör |
| DRG-112M-2 | 4 kW | 2 kutup / 2.905 d/d | 400/690 V Δ/Y | üçgen (Δ) | 7,84 A | 7,45 A | 9,80 A | 1,5 mm² (18,5 A) | 2 × M32×1,5 | Fiyatları Gör |
| DRG-112M-4 | 4 kW | 4 kutup / 1.450 d/d | 400/690 V Δ/Y | üçgen (Δ) | 8,37 A | 7,95 A | 10,46 A | 1,5 mm² (18,5 A) | 2 × M32×1,5 | Fiyatları Gör |
Dikkat edilecek fark etiket gerilimindedir. 3 kW modeller 230/400 V etiketlidir ve 380 V şebekede yıldız bağlanır; 4 kW modeller 400/690 V etiketlidir ve 380 V'ta üçgen bağlanır. Bu fark kablo sayısını doğrudan etkiler (aşağıda yıldız-üçgen bölümüne bakın). Akımın kutup sayısına göre nasıl değiştiğini ayrıntılı görmek isterseniz 3 kW motor kaç amper çeker yazımıza bakabilirsiniz.
Gerilim Düşümü Nasıl Hesaplanır?
Trifaze motor hattında gerilim düşümü şu formülle bulunur:
ΔU = √3 × I × (L / 1000) × R × cos φ ve %ΔU = ΔU / U × 100
Burada I motorun etiket akımı (A), L tek yön kablo boyu (m), R kablonun km başına direnci (Ω/km), cos φ motorun güç faktörüdür. Sitedeki tabloda direnç değerleri 1,5 mm² için 12,1 Ω/km, 2,5 mm² için 7,41 Ω/km, 4 mm² için 4,61 Ω/km'dir. Kabul ölçütü: besleme hattında en fazla %3, trafodan motora kadar toplamda en fazla %5.
Örnek: DRG-112M-4 (4 kW, 4 kutup, 8,37 A, cos φ 0,82), 1,5 mm² kablo ile 100 m: ΔU = 1,732 × 8,37 × 0,1 × 12,1 × 0,82 ≈ 14,38 V; 14,38 / 380 × 100 ≈ %3,79. Sonuç %3'ü aştığı için bu mesafede 1,5 mm² uygun değildir. Aynı hatta 2,5 mm² ile düşüm %2,32'ye iner.
20, 50 ve 100 Metrede Gerilim Düşümü Tablosu
Kalın yazılan hücreler %3 besleme sınırını aşan seçimlerdir.
| Model (In, cos φ) | Mesafe | 1,5 mm² | 2,5 mm² | 4 mm² |
|---|---|---|---|---|
| DRG-100L-2 (6,02 A, 0,87) | 20 m | 2,20 V / %0,58 | 1,34 V / %0,35 | 0,84 V / %0,22 |
| 50 m | 5,49 V / %1,44 | 3,36 V / %0,88 | 2,09 V / %0,55 | |
| 100 m | 10,98 V / %2,89 | 6,72 V / %1,77 | 4,18 V / %1,10 | |
| DRG-100L2-4 (6,34 A, 0,82) | 20 m | 2,18 V / %0,57 | 1,33 V / %0,35 | 0,83 V / %0,22 |
| 50 m | 5,45 V / %1,43 | 3,34 V / %0,88 | 2,08 V / %0,55 | |
| 100 m | 10,90 V / %2,87 | 6,67 V / %1,76 | 4,15 V / %1,09 | |
| DRG-112M-2 (7,84 A, 0,88) | 20 m | 2,89 V / %0,76 | 1,77 V / %0,47 | 1,10 V / %0,29 |
| 50 m | 7,23 V / %1,90 | 4,43 V / %1,17 | 2,75 V / %0,72 | |
| 100 m | 14,46 V / %3,81 | 8,85 V / %2,33 | 5,51 V / %1,45 | |
| DRG-112M-4 (8,37 A, 0,82) | 20 m | 2,88 V / %0,76 | 1,76 V / %0,46 | 1,10 V / %0,29 |
| 50 m | 7,19 V / %1,89 | 4,40 V / %1,16 | 2,74 V / %0,72 | |
| 100 m | 14,38 V / %3,79 | 8,81 V / %2,32 | 5,48 V / %1,44 |
Tablodan çıkan sonuç net: 3 kW motorda 100 m'de bile 1,5 mm² sınırın altında kalıyor (yaklaşık %2,9), ancak pay neredeyse bitmiş durumda. 4 kW motorlar 100 m'de 1,5 mm² ile %3,8 civarına çıkıyor ve bir üst kesit (2,5 mm²) zorunlu hâle geliyor. Hattın önünde ana panoya kadar zaten bir düşüm varsa toplam %5 sınırı da hesaba katılmalıdır.
Hangi Mesafede Bir Üst Kesite Geçilir?
Aynı formül tersine çevrildiğinde, %3 düşüme kadar izin verilen en uzun hat bulunur: Lmax = 0,03 × 380 / (√3 × I × R × cos φ) × 1000.
| Model | 1,5 mm² ile en fazla | 2,5 mm² ile en fazla | 4 mm² ile en fazla |
|---|---|---|---|
| DRG-100L-2 | ≈ 103 m | ≈ 169 m | ≈ 272 m |
| DRG-100L2-4 | ≈ 104 m | ≈ 170 m | ≈ 274 m |
| DRG-112M-2 | ≈ 78 m | ≈ 128 m | ≈ 206 m |
| DRG-112M-4 | ≈ 79 m | ≈ 129 m | ≈ 208 m |
Pratik kural olarak 3 kW motorda yaklaşık 100 m'ye, 4 kW motorda yaklaşık 78 m'ye kadar 1,5 mm² yeterlidir; bu sınırların ötesinde 2,5 mm², 4 kW'ta 130 m'yi aşan hatlarda 4 mm² seçilir. Sınıra çok yakın değerlerde bir üst kesit tercih edin; motor kalkışta etiket akımının birkaç katını çeker (4 kW, 2 kutupta Is/In 8,3 → yaklaşık 65 A) ve uzun, ince kabloda kalkış momenti belirgin düşer.
4 Damarlı Kablo mu, 6 Damar mı? Yıldız-Üçgen Durumu
Direkt yol vermede
Motor nötr kullanmaz. Direkt yol verilen 3 veya 4 kW motora üç faz (L1, L2, L3) ve sarı-yeşil koruma iletkeni (PE) giden 4 damarlı kablo çekilir; örneğin 4 × 1,5 mm² ya da 4 × 2,5 mm². PE iletkeni klemens kutusundaki topraklama vidasına bağlanır. Termistör, fren veya ayrı fan beslemesi varsa bunlar için ayrı kumanda kablosu planlanır.
Yıldız-üçgen yol vermede
Yıldız-üçgen kalkış için motor 380 V'ta üçgen çalışabilmelidir; bu da etiketin 400/690 V olması demektir. Bu yüzden yıldız-üçgen yalnız 4 kW modellerde (DRG-112M-2, DRG-112M-4) uygulanabilir; 230/400 V etiketli 3 kW modeller 380 V'ta zaten yıldız çalışır ve bu yöntemle kalkış yapılamaz. Yıldız-üçgende klemens köprüleri sökülür ve panodan motora 6 damar (U1 V1 W1 + W2 U2 V2) artı PE gider; uygulamada iki adet 4 damarlı kablo kullanılır. Her iletken faz akımını taşır: 8,37 / √3 ≈ 4,83 A, tasarım akımı ≈ 6,04 A. Bu değer için 1,5 mm² yeterlidir. Küçük güçte yıldız-üçgenin kalkış akımını düşürme faydası sınırlı olduğundan çoğu atölyede direkt yol verme tercih edilir; kalkış yöntemlerini yol verme yöntemleri aracında karşılaştırabilirsiniz.
Atölye Örneği: Tali Panodan Kompresör ve Testere
Bir atölyede ana panodan tali panoya kadar olan beslemede %2 gerilim düşümü hesaplanmış olsun (örnek varsayım). Tali panodan iki motor beslenecek:
- Kompresör: DRG-112M-2, 4 kW, 2 kutup, 7,84 A, cos φ 0,88, mesafe 70 m. 1,5 mm² ile düşüm 10,12 V (%2,66), toplam %4,66 → %5 sınırına çok yakın. 2,5 mm² ile 6,20 V (%1,63), toplam %3,63 → güvenli. Seçim: 4 × 2,5 mm².
- Daire testere: DRG-100L2-4, 3 kW, 4 kutup, 6,34 A, cos φ 0,82, mesafe 30 m. 1,5 mm² ile düşüm 3,27 V (%0,86), toplam %2,86 → yeterli. Seçim: 4 × 1,5 mm².
Örnek, aynı tali panodan çıkan iki benzer güçteki motorun mesafe yüzünden farklı kesit alabildiğini gösteriyor. Koruma elemanının seçimi (sigorta, motor koruma şalteri, termik ayarı) kablo kesitiyle uyumlu olmalıdır: koruma, kablonun taşıyabileceğinden büyük akımı geçirmemeli ama kalkışta da açmamalıdır. Değerleri termik, sigorta ve kontaktör seçimi aracıyla kontrol edin.
Kablo Çekmeden Önce Kontrol Listesi
- Motor etiketinden akımı ve gerilimi okuyun (230/400 V mu, 400/690 V mu?).
- Tasarım akımını In × 1,25 ile bulun ve tablodan en küçük kesiti seçin.
- Hat uzunluğunu ölçün; gerilim düşümünü formülle hesaplayın, %3'ü aşıyorsa bir üst kesite geçin.
- Ana panoya kadar olan düşümü ekleyip toplam %5 sınırını kontrol edin.
- Direkt yol vermede 4 damar (3 faz + PE), yıldız-üçgende 6 damar + PE planlayın.
- Kablo girişine uygun rakoru seçin: 3 kW modellerde 1 × M25×1,5, 4 kW modellerde 2 × M32×1,5.
- Aynı kanalda çok sayıda kablo varsa veya ortam sıcaksa kesiti mühendise doğrulatın.
- Uç pabuçlarını kesite uygun seçin, klemens somunlarını sıkın ve PE bağlantısını unutmayın.
Bu Güçteki Motorlar
- DRG-100L-2 – 3 kW – 3000 d/d – 100L alüminyum
- DRG-100L2-4 – 3 kW – 1500 d/d – 100L alüminyum
- DRG-112M-2 – 4 kW – 3000 d/d – 112M alüminyum
- DRG-112M-4 – 4 kW – 1500 d/d – 112M alüminyum
- DRG-100L2-4 – 3 kW – 1500 d/d – 100L pik döküm
- DRG-112M-4 – 4 kW – 1500 d/d – 112M pik döküm
- DRG-90L-2K – 3 kW – 3000 d/d – 90L pik döküm kompakt
Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →
Sıkça Sorulan Sorular
3 kW motor kaçlık kablo çekilir?
3 kW, 1500 d/d motor 380 V'ta 6,34 A çeker; tasarım akımı 7,92 A'dır. Yaklaşık 100 m'ye kadar 4 × 1,5 mm² bakır kablo yeterlidir; daha uzun hatlarda 4 × 2,5 mm² seçilir. Döşeme koşullarına göre elektrik mühendisi doğrulamalıdır.
4 kW motora 1,5 mm² kablo yeter mi?
Akım taşıma açısından yeter: 4 kW, 4 kutup motorun tasarım akımı 10,46 A, 1,5 mm² kablonun taşıma değeri 18,5 A'dır. Ancak %3 gerilim düşümü sınırı nedeniyle yaklaşık 78 m'den uzun hatlarda 2,5 mm²'ye geçilmelidir.
4 kW motor için 50 metrede kaç mm² kablo gerekir?
50 m'de 1,5 mm² ile gerilim düşümü yaklaşık %1,9'dur ve tek başına kabul sınırının altındadır. Ana panoya kadar olan hatta da düşüm varsa toplam %5'i aşmamak için 2,5 mm² (%1,16) daha rahat bir seçimdir.
Motor kablosu kaç damarlı olmalı?
Direkt yol verilen trifaze motora 4 damarlı kablo (L1, L2, L3 ve PE) yeterlidir; motor nötr kullanmaz. Yıldız-üçgen yol vermede 6 iletken artı PE gerekir ve genellikle iki adet 4 damarlı kablo çekilir.
