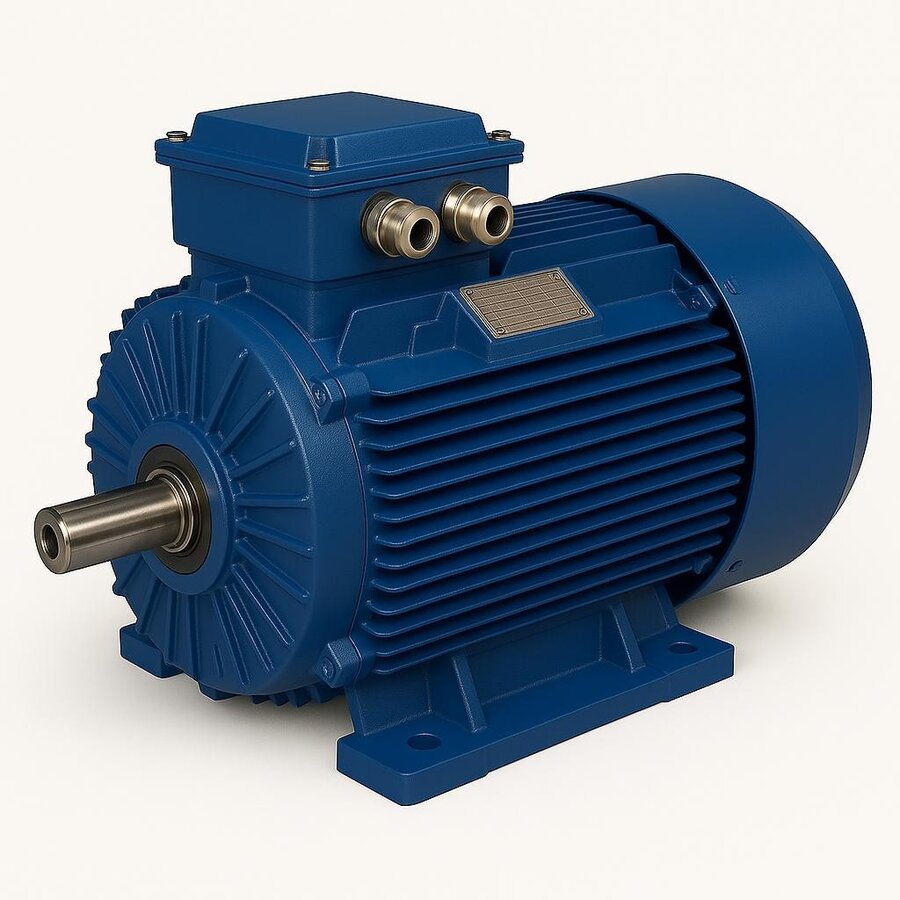

250 kW gücünde ve 1500 devir/dakika hızında çalışan üç fazlı asenkron motor, ağır sanayi tahriklerinin omurgasını oluşturan güç sınıflarından biridir. Yaklaşık 335 beygir gücüne karşılık gelen bu çıkış, çimento değirmenlerinden büyük santrifüj pompalara, ağır konveyörlerden basınçlı havalı kompresörlere kadar geniş bir ekipman yelpazesini döndürecek momenti üretir. DRG Motor olarak bu güç noktasındaki dört kutuplu motorları farklı gövde, verim ve bağlantı seçenekleriyle tedarik ediyor, uygulamaya doğru konfigürasyonun seçilmesinde yön gösteriyoruz.

250 kW 1500 d/d Ne Demek?

Motorun "1500 devir" değeri, dört kutuplu sargı yapısının 50 Hz şebekede oluşturduğu senkron hızdan gelir. Senkron hız, kutup sayısı ve frekansın bir fonksiyonudur: dört kutup için 50 Hz'de 1500 d/d senkron hız oluşur. Asenkron motorun rotoru ise bu hıza tam olarak ulaşmaz; yük altında küçük bir kayma (slip) ile döner. Bu nedenle 250 kW dört kutuplu bir motorun yük altındaki gerçek devri yaklaşık 1480-1490 d/d bandındadır. Kayma, rotor barlarında akım indüklenmesi için fiziksel olarak gereklidir ve momentin kaynağıdır. Kayma değeri yük arttıkça hafifçe büyür; boşta çalışmada ise neredeyse senkron hıza yaklaşılır.

  • 2 kutup = 3000 d/d (yüksek devirli pompa, kompresör)
  • 4 kutup = 1500 d/d (en yaygın genel amaçlı tahrik)
  • 6 kutup = 1000 d/d (yüksek tork isteyen kırıcı, karıştırıcı)

Sincap Kafesli Rotor ve Çalışma Prensibi

Bu güç sınıfındaki motorlar, dayanıklılığı ve bakım kolaylığıyla bilinen sincap kafesli rotor yapısını kullanır. Statorda dönen manyetik alan, rotor çubuklarında gerilim indükler; bu gerilim kapalı kafes üzerinden akım akıtır ve akımla alanın etkileşimi rotoru döndüren torku üretir. Fırça ve bilezik gibi aşınan parça bulunmadığından, sincap kafesli motor uzun ömürlü ve düşük bakım maliyetlidir. 250 kW gibi büyük bir güçte bu sadelik, işletme sürekliliği için belirleyici bir avantajdır.

Tipik Kullanım Alanları

250 kW sınıfı motorlar, tekil ekipmanın güç ihtiyacı yüz kilovatların üzerine çıktığında devreye girer. Bu güçte motorun döndürdüğü makineler genellikle bir tesisin ana üretim hattını besler, dolayısıyla duruş maliyeti yüksektir ve güvenilirlik ön plandadır.

  • Büyük debili santrifüj ve dalgıç pompalar, terfi istasyonları
  • Çimento ve maden tesislerinde değirmen ve kırıcı tahrikleri
  • Ağır yük taşıyan bant konveyörler
  • Vidalı ve pistonlu basınçlı hava kompresörleri
  • Endüstriyel havalandırma ve baca gazı fanları
  • Karıştırıcılar, ekstrüderler ve büyük presler

Tork ve Yol Verme Davranışı

250 kW dört kutuplu bir motorun nominal mil torku, yaklaşık 1600 Nm mertebesindedir. Yol verme anında çekilen akım nominal değerin altı-yedi katına ulaşabildiğinden, bu güçte doğrudan yol verme (DOL) çoğu şebeke için uygun değildir. Yıldız-üçgen yol verici, yumuşak yol verici (soft starter) veya frekans invertörü tercih edilir. Konveyör ve kırıcı gibi yüksek atalet momentli yüklerde kalkış süresi uzar; bu durumda motorun termal kapasitesi ve yol verme yöntemi birlikte değerlendirilmelidir. Sık yol verilen uygulamalarda her kalkışın sargıyı ısıttığı unutulmamalı, saatlik kalkış sayısı motor kataloğundaki sınırın altında tutulmalıdır.

Gövde Malzemesi ve Mekanik Yapı

Bu güç sınıfında gövde genellikle pik döküm olarak seçilir. Pik döküm, mekanik darbelere ve titreşime karşı yüksek dayanım sağlar; ayrıca rotor ile stator arasındaki hava aralığının zaman içinde sabit kalmasına yardımcı olarak titreşimi ve gürültüyü sınırlar. Daha hafif ve modüler kurulumların gerektiği özel durumlarda alüminyum gövdeli muadiller de gündeme gelebilir; ancak ağır sanayi koşullarında pik döküm gövdenin sağladığı dayanım çoğunlukla belirleyicidir. Rotor dinamik olarak balanslanır, rulmanlar uzun ömür için boyutlandırılır ve sargılar yüksek saflıkta bakır iletkenden sarılır. Düşük titreşim, hem motorun hem de ona bağlı kaplin, redüktör ve yatakların ömrünü uzatır.

Koruma, Yalıtım ve Çalışma Rejimi

Standart koruma sınıfı IP55'tir; bu, motorun toza karşı korunmuş ve her yönden gelen su püskürtmesine dayanıklı olduğu anlamına gelir. Tozlu maden ortamları veya yıkamalı tesisler için daha yüksek koruma sınıfları opsiyoneldir. Yalıtım F sınıfıdır (155 °C izin verilen sargı sıcaklığı); pratikte B sınıfı sıcaklık artışıyla çalıştırılarak sargıya termal yedek bırakılır. Çalışma rejimi S1 süreklidir; yani motor nominal yükte kesintisiz olarak çalışacak şekilde tasarlanmıştır. Bu, üç vardiya dönen tesisler için belirleyici bir özelliktir.

Bağlantı Tipleri ve Montaj

Montaj biçimi, motorun döndüreceği ekipmana göre seçilir:

  • B3: Ayak montajlı; zemine veya şaseye sabitlenip kaplinle bağlanır.
  • B5: Flanş montajlı; pompa veya redüktöre doğrudan civatalanır.
  • B14: Küçük yüz flanşlı; kompakt kurulumlar için.

Mil çapı, flanş ölçüsü ve klemens kutusu konumu uygulamaya göre belirlenir. Bu güç sınıfındaki motorlar frekans invertörleriyle (VFD) tam uyumludur; değişken debili pompa ve fan uygulamalarında devir kontrolü hem süreç esnekliği hem de enerji tasarrufu sağlar.

Verim Sınıfı ve Enerji Hesabı

250 kW gibi bir güçte verim sınıfı doğrudan işletme maliyetine yansır. IEC 60034-30-1 standardı motorları IE1'den IE5'e kadar sınıflandırır; bu güçte IE3 (Premium) şebeke beslemeli kurulumlarda yaygın referanstır, IE4 ise süper premium seviyedir. Verimin yalnızca bir puan artması bile bu güçte yıllık binlerce kilovatsaatlik fark yaratır. Örneğin sürekli çalışan bir motorda yüzde 1'lik verim kazanımı, 250 kW yükte yılda 8000 saat çalışmada yaklaşık 20.000 kWh tasarrufa karşılık gelir. Yüksek verimli sınıflar için IE3 elektrik motorları sayfasındaki ayrıntıları inceleyebilirsiniz.

Bakım ve Aksesuarlar

Motorun uzun ömrü düzenli bakıma bağlıdır. Rulman yağlama aralıkları, titreşim ve sargı sıcaklığı izlemi temel kontrollerdir. Bu güçte sargı koruması için PTC termistör veya PT100 sıcaklık sensörleri, konumlandırma uygulamalarında enkoder, durdurma gerektiren tahriklerde elektromanyetik fren ve sürekli dönen büyük motorlarda otomatik yağlama sistemleri opsiyonel olarak eklenir. Klemens kutusunun ulaşılabilir konumda olması, periyodik bakımı hızlandırır. Yağlama aralığına uyulması, yatakların erken aşınmasını önleyen en basit ama en etkili önlemdir.

Doğru Motoru Tedarik Etmek

250 kW 1500 d/d bir motorun seçimi yalnızca güç değeriyle bitmez; yük profili, yol verme yöntemi, ortam koşulları ve istenen verim sınıfı birlikte değerlendirilmelidir. DRG Motor olarak bu güç sınıfındaki asenkron motorları farklı gövde, koruma ve bağlantı seçenekleriyle tedarik ediyor, uygulamanıza uygun konfigürasyonu teklif aşamasında birlikte belirliyoruz. Diğer güç ve devir seçenekleri için ana sayfamızı ziyaret edebilirsiniz.
