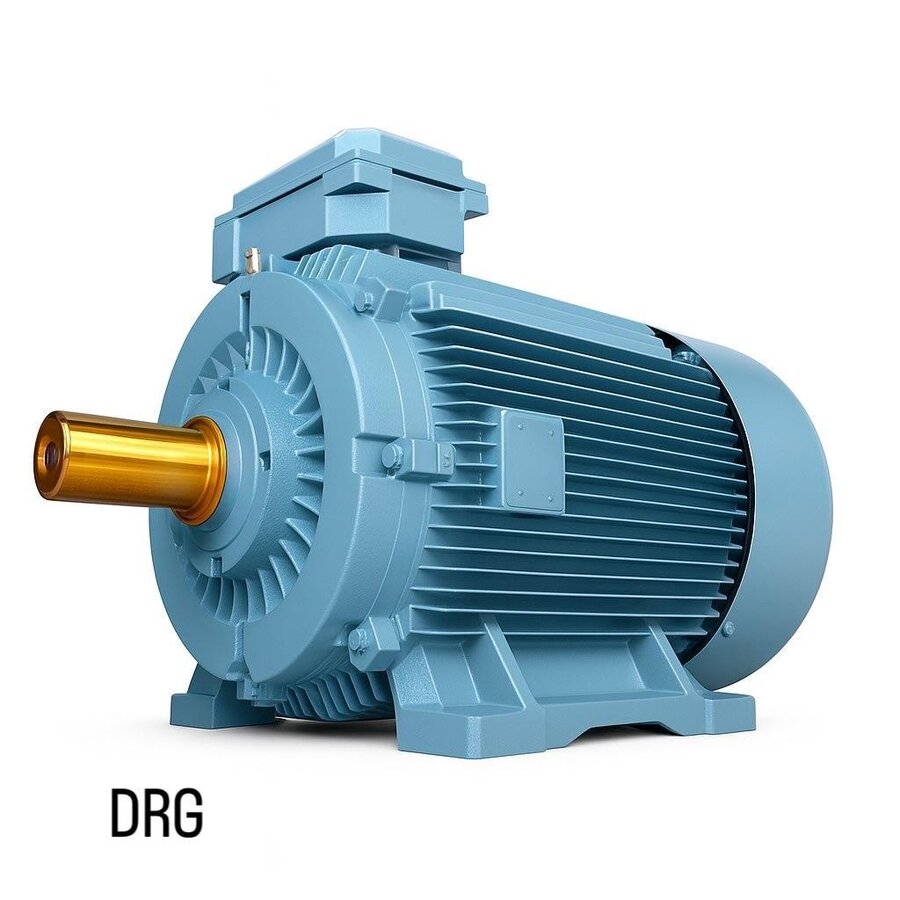

22 kW dört kutuplu asenkron motor, ağır hizmet tipi sanayi tahriklerinde güç ile verim arasında dengeli bir basamak oluşturur. 1500 d/d senkron hız sayesinde yüksek başlangıç torku gerektiren kırıcı, kompresör ve büyük pompa gruplarında güvenle kullanılır. Bu içerikte 22 kW / 1500 d/d motorun teknik özelliklerini, seçim ölçütlerini ve işletme pratiklerini ayrıntılı biçimde açıklıyoruz.

Anma Değerleri ve Tork Karakteristiği

50 Hz şebekede dört kutuplu bir makinenin senkron hızı 1500 d/d'dir; yük altında kayma nedeniyle anma devri yaklaşık 1460-1475 d/d aralığında oluşur. 22 kW gücün anma devrindeki tork karşılığı, T = 9550 × P / n bağıntısıyla yaklaşık 143-145 Nm'dir. Sincap kafesli rotorun yol alma torku bu değerin katları mertebesine ulaşabildiğinden, yüklü başlatılan konveyör ve kırıcı uygulamalarında motor zorlanmadan devreye girer.

  • Senkron hız: 1500 d/d (50 Hz, 4 kutup)
  • Anma devri: ~1465 d/d (kayma ile)
  • Anma torku: ~143 Nm civarı
  • 400 V'ta anma akımı: yaklaşık 40-42 A mertebesinde

Verim Sınıfları ve Enerji Maliyeti

22 kW gibi sürekli çalışan güç basamaklarında verim farkları yıl içinde ciddi tutarlara ulaşır. IEC 60034-30-1 standardı IE1-IE5 arasında verim seviyelerini tanımlar; bu güçte IE3 asgari, IE4 ise tercih edilen seviyedir. Tek bir IE sınıfı yükselişi yüzde birkaç verim kazancı sağlasa da, yılda binlerce saat çalışan bir hatta bu kazanç yıllık enerji faturasında belirgin düşüş anlamına gelir. Asenkron AC motorlar hakkındaki genel bilgilere de göz atabilirsiniz.

Yalıtım, Koruma ve Termik Dayanım

22 kW motorlarda standart yalıtım sınıfı F (155 °C) olup, sargılar genellikle B sınıfı sıcaklık artışıyla işletilerek termik rezerv bırakılır; bu, sıcak ortamlarda dahi uzun sargı ömrü sağlar. IP55 koruma, toza karşı tam koruma ve su püskürmesine dayanım sunarak tozlu kırma-eleme tesislerine ve nemli pompa istasyonlarına uygunluk kazandırır. S1 sürekli çalışma rejimi, motorun kesintisiz anma yükünde çalışabileceğini garanti eder.

  • Yalıtım: F sınıfı (B sıcaklık artışıyla işletim)
  • Koruma: IP55 (ağır toz için IP66 opsiyonu)
  • Rejim: S1 sürekli çalışma
  • Soğutma: IC411 kendinden soğutmalı

Gövde Malzemesi ve Mekanik Yapı

22 kW güçte mekanik yükler arttığından gövde dayanımı önem kazanır. Pik döküm gövde, yüksek titreşimli kırıcı ve kompresör uygulamalarında üstün mekanik mukavemet ve titreşim sönümleme sunar; alüminyum gövde ise daha hafif montaj ve iyi ısı atımı sağlar. Mil ve rulman boyutları, radyal-eksenel yüklere göre boyutlandırılır; kayış-kasnak tahrikinde radyal yük dayanımı, doğrudan kaplinli bağlantıda ise eksenel hizalama belirleyici olur.

Montaj ve Bağlantı Biçimleri

Ayaklı B3 düzeni, motorun tabana cıvatalandığı en yaygın yatay biçimdir ve konveyör, kırıcı ile genel tahriklerde kullanılır. Büyük flanşlı tip, motoru aracısız biçimde pompa ya da redüktör gövdesine kavuşturur ve böylece hizalama hatası riskini düşürür. Küçük flanşlı seçenek, sınırlı hacme sahip makine içi montajlar için elverişlidir. Ayak ve flanşı birlikte içeren kombine biçim ise hem cıvatalı hem flanşlı sabitleme gerektiren ağır düzeneklerde ek mekanik kararlılık sağlar.

Bağlantı tipi, makine gövdesine entegrasyonu ve hizalamayı doğrudan etkilediğinden, sipariş öncesi mevcut tahrik düzeninin doğru tanımlanması gerekir.

Tipik Kullanım Alanları

22 kW / 1500 d/d motor; yüksek debili santrifüj pompalarda, büyük aspiratör ve cebri çekiş fanlarında, vidalı kompresörlerde, taş kırma ve agrega eleme hatlarında, plastik ekstrüder ve granülatör tahriklerinde sıkça kullanılır. 1500 d/d devir, kırıcı ve değirmen gibi yüksek atalet momentine sahip yüklerde daha yumuşak bir hızlanma ve daha düşük mekanik zorlanma sağlar.

Frekans İnvertörü ile Değişken Hız

Debi veya basınç kontrolü gereken proseslerde 22 kW motor frekans dönüştürücüyle sürülerek önemli enerji tasarrufu sağlar. Pompa ve fanlarda güç, hızın küpüyle orantılı olduğundan, devirde yapılan küçük bir azalma güç tüketiminde büyük düşüşe karşılık gelir. İnvertörlü uygulamalarda darbe gerilimine dayanıklı sargı yalıtımı ve gerektiğinde harici soğutma fanı tercih edilmelidir; düşük devirde kendinden soğutmanın zayıflaması göz önünde bulundurulmalıdır.

Verim Farkının İşletmeye Yansıması

22 kW motorda verim sınıfı seçimi, sürekli çalışan tesislerde dikkate değer bir maliyet kalemidir. Yılda 6000 saat anma yükünde çalışan bir motor, yaklaşık 22 kW × 6000 = 132.000 kWh düzeyinde yıllık iş üretir. IE2 ile IE3 arasındaki yüzde 1,5-2 mertebesindeki verim farkı, bu çalışma süresinde yaklaşık 2000-2600 kWh ek tüketime karşılık gelir. Tesisteki motor sayısı arttıkça bu fark katlanarak büyür.

Bu hesap, daha yüksek verim sınıfının ilk alım maliyetindeki farkı işletme döneminde fazlasıyla telafi ettiğini gösterir. Özellikle değişken debili pompa ve fan hatlarında invertör desteğiyle birlikte değerlendirildiğinde, toplam enerji giderindeki düşüş daha da belirginleşir.

Bakım, Koruma ve İşletme

22 kW motorun güvenilir çalışması düzenli bakıma bağlıdır. Termik aşırı yük rölesi ve motor koruma şalteri anma akımına göre ayarlanmalı, rulmanlar katalogda belirtilen periyoda uygun greslenmelidir. Sargı sıcaklığı PTC veya PT100 sensörlerle izlenebilir; bu, ağır yükte ısınmayı erken haber verir.

  • Termik koruma ve röle ayarının akıma göre doğrulanması
  • Rulman gresleme ve titreşim takibi
  • Soğutma yüzeyleri ve pervane kapağının temizliği
  • Yıllık izolasyon direnci (megger) ölçümü

Yol Verme ve Güç Katsayısı

22 kW motorda doğrudan yol verme (DOL) sırasında çekilen kalkış akımı anma akımının 6-7 katına ulaşabildiğinden, özellikle yüksek atalet momentli kırıcı ve fan yüklerinde uygun yol verme yöntemi seçmek gerekir. Yıldız-üçgen yol verme kalkış akımını azaltsa da yük altında kalkan makinelerde yetersiz tork sorununa yol açabilir; bu durumlarda yumuşak yol verici veya frekans dönüştürücü daha uygundur.

  • Yumuşak yol verici: kalkış akımını sınırlar, mekanik darbeyi ve kayış aşınmasını azaltır
  • Frekans dönüştürücü: kontrollü hızlanma ve değişken devir imkânı sunar
  • Yıldız-üçgen: ekonomik çözüm, ancak boşta/düşük yükle kalkış için uygundur

22 kW dört kutuplu motorların güç katsayısı (cosφ) genellikle 0,84-0,88 aralığındadır. Reaktif güç kompanzasyonu uygulanması, çekilen görünür gücü düşürerek tesisin enerji verimliliğine katkı sağlar ve şebeke yükünü hafifletir.

İşletmenize Uygun Motorun Belirlenmesi

22 kW motor seçiminde güç değeri kadar yükün karakteri belirleyicidir; yüksek atalet momentli kırıcı ve değirmenlerde kalkış torku ve hızlanma süresi, sürekli çalışan pompalarda ise verim ve sessiz çalışma öne çıkar. Ortam sıcaklığı, başlatma sıklığı ve montaj biçimi birlikte değerlendirilmelidir. İzmir merkezli tedarik ağımızla 22 kW / 1500 d/d motorları B3/B5/B14 bağlantı ve IE3/IE4 verim seçenekleriyle stoktan ve hızlı teslimatla sunuyoruz; uygulamanıza en uygun yapılandırma için teknik ekibimizden destek alabilir, diğer ürünler için ana sayfamızı inceleyebilirsiniz.
