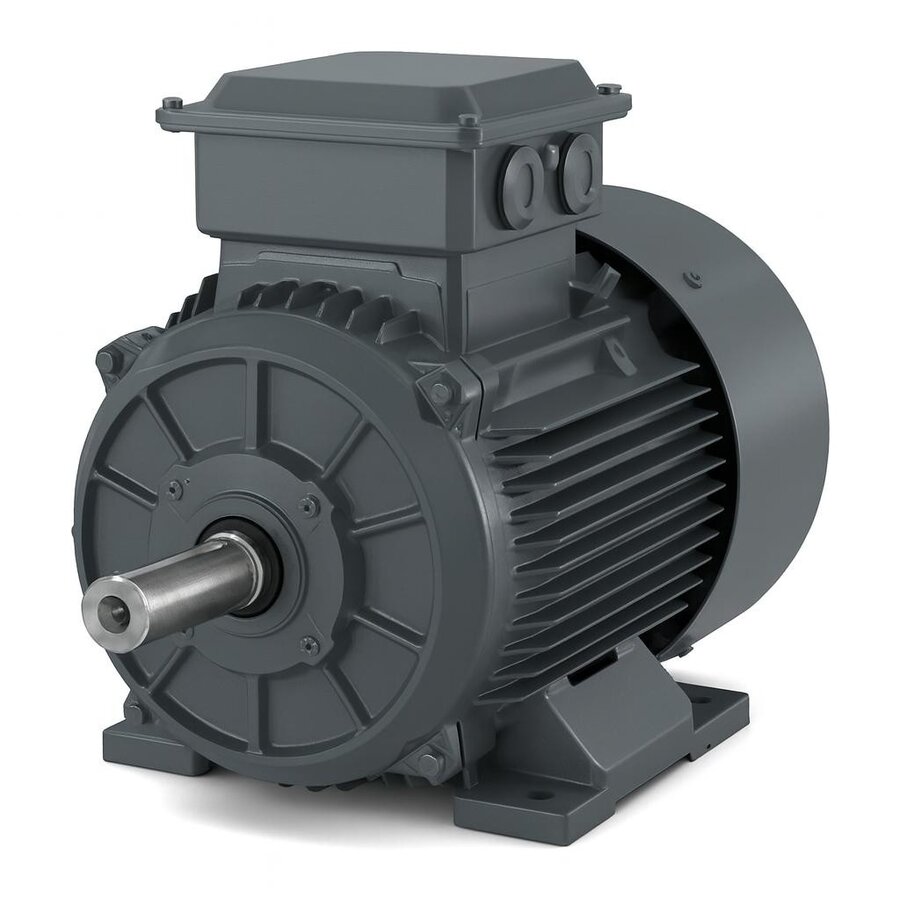

160 kW gücündeki 1500 devirli elektrik motoru, dört kutuplu yapısıyla orta-ağır segmentte yüksek talep gören bir tahrik çözümüdür. Saniyede 25 devir karşılığı gelen 1500 d/d senkron hız, tork ile devir dengesini iyi kuran bir nokta olduğu için pompa, fan, kompresör ve konveyör gibi sürekli yük altında çalışan sistemlerde tercih edilir. Bu yazıda 160 kW dört kutuplu motorun teknik özelliklerini, verim sınıflarını, seçim kriterlerini ve devreye alma detaylarını uygulamaya dönük biçimde ele alıyoruz.

160 kW 4 Kutuplu Motorun Temel Tasarımı

Dört kutuplu (2p=4) bir asenkron motorda 50 Hz besleme altında senkron hız 1500 d/d olur; sincap kafesli rotor, kayma (slip) nedeniyle tam yükte yaklaşık 1480-1490 d/d arasında döner. 160 kW'lık bu güç seviyesinde motor genellikle 400V/50Hz üç fazlı şebekeye bağlanır, daha yüksek gerilimli dağıtım için 690V sargı seçeneği de bulunur. Gövde, ısı yükünü ve mekanik darbeleri karşılayabilmek için bu güç sınıfında çoğunlukla pik döküm (gri dökme demir) olarak imal edilir. Pik döküm gövde, alüminyuma kıyasla daha ağır olmakla birlikte titreşim sönümlemesi ve uzun ömür açısından ağır sanayi ortamlarında avantaj sağlar.

IE3 ve IE4 Verim Sınıfları

Verimlilik, 160 kW gibi yüksek güçlerde işletme maliyetini doğrudan belirler. IEC 60034-30-1 standardı motorları IE1'den IE5'e kadar sınıflandırır. Bu güç bandında pazar çoğunlukla IE3 (Premium) ve IE4 (Super Premium) seviyelerinde yoğunlaşır. 160 kW dört kutuplu bir motorda IE3 verimi tipik olarak %95,8 dolayında iken IE4 ile %96,5 ve üzerine çıkılabilir.

  • IE3 (Premium): birçok endüstriyel uygulamada asgari yasal sınır.
  • IE4 (Super Premium): sürekli ve uzun saatli işletmelerde enerji tasarrufu hedefleyen tesisler için.
  • IE5: en düşük kayıp seviyesi, özel uygulamalar.

Verim sınıflandırması ve seçim mantığı için IE3 elektrik motorları içeriğimiz daha ayrıntılı bir karşılaştırma sunar.

Koruma Sınıfı, Yalıtım ve Çalışma Rejimi

Standart konfigürasyonda 160 kW motor IP55 koruma sınıfına sahiptir; bu, toz girişine karşı tam korumayı ve her yönden gelen su püskürtmelerine dayanımı ifade eder. Sargı yalıtımı F sınıfıdır (155 °C dayanım), ancak sıcaklık artışı genellikle B sınıfı (80 K) sınırında tutularak sargı ömrü uzatılır. Çalışma rejimi S1 yani sürekli çalışmadır; motor, anma yükünde kesintisiz çalışacak şekilde tasarlanmıştır. Soğutma, gövde üzerindeki kanatçıklar ve şaft ucundaki fan ile IC411 yöntemine göre sağlanır.

Bağlantı Biçimleri ve Montaj

160 kW motorlarda en yaygın montaj biçimi ayaklı B3'tür; pompa ve kompresör gruplarında flanşlı B5 veya ayaklı-flanşlı B35 tercih edilir. Daha küçük güçlerde görülen B14 flanş bu kütle aralığında nadiren kullanılır.

  • B3: ayaklı, zemine/şaseye sabitlenir.
  • B5: büyük flanşlı, doğrudan makineye geçişli.
  • B35: hem ayaklı hem flanşlı, ek mekanik destek.

Yol Verme Yöntemleri

160 kW seviyesinde doğrudan yol verme (DOL) ilk anda anma akımının 6-7 katına ulaşabilen bir yol verme akımı oluşturur; bu da şebekede gerilim düşümüne ve mekanik zorlanmaya yol açabilir. Bu nedenle çoğu tesiste yumuşak yol verici (soft starter) veya frekans invertörü (VFD) kullanılır. Frekans invertörü, devir ayarı gerektiren pompa ve fan uygulamalarında ayrıca ciddi enerji tasarrufu sağlar; pompa-fan tahrikinde devir düşürüldükçe güç tüketimi kübik oranla azalır.

Uygulama Alanları

160 kW 1500 devirli motor, ara güç ile büyük güç arasında bir köprü konumundadır ve geniş bir uygulama yelpazesinde çalışır:

  • Büyük santrifüj ve dalgıç pompa grupları
  • Endüstriyel fanlar ve aspiratörler
  • Vidalı ve pistonlu kompresörler
  • Ağır konveyör ve bant sistemleri
  • Kırıcı, değirmen ve karıştırıcılar

Pompa ve fan tahriklerinde doğru motor-yük eşleştirmesi için DRG Motor ürün gamından uygun gövde ve verim sınıfı seçilebilir.

Enerji Tasarrufu Hesabı

160 kW gibi yüksek güçlü bir motorda küçük bir verim farkı bile yıllık tüketimde büyük rakamlara dönüşür. Yılda 6000 saat çalışan bir motorun IE3 yerine IE4 seçilmesiyle yaklaşık %0,7 verim kazancı sağlandığını varsayalım: bu, yılda yaklaşık 6700 kWh'lik bir tasarruf anlamına gelir. Birim elektrik maliyetiyle çarpıldığında, motorun fiyat farkı çoğu zaman birkaç yıl içinde geri kazanılır. Bu nedenle uzun saatli çalışan tesislerde verim sınıfı seçimi satın alma fiyatından çok işletme dönemine göre yapılmalıdır.

Tork-Devir Karakteristiği ve Yük Uyumu

160 kW dört kutuplu bir motorun anma torku, P=2πnT/60 bağıntısından yola çıkarak yaklaşık 1025 Nm dolayındadır. Kalkış anında motor, anma torkunun 2-2,5 katına ulaşan bir devirme torku üretir; bu, yüklü kalkış gerektiren konveyör ve kırıcı uygulamalarında önemlidir. Yükün karakteristiği de seçimi belirler: santrifüj pompa ve fan gibi kuadratik yüklerde tork devirle birlikte artar, konveyör gibi sabit tork yüklerinde ise devir boyunca tork hemen hemen sabit kalır. Motorun çekme torku (pull-out torque) ile yükün tepe torku arasında yeterli pay bırakmak, ani yük artışlarında motorun devrilmesini (durmasını) önler. Yanlış yük uyumu, hem verimsiz çalışmaya hem de sargının aşırı ısınmasına yol açar.

Rulman ve Soğutma Detayları

Bu güç sınıfında motor genellikle bilyalı rulmanlarla donatılır; yatay montajda yük tarafında daha büyük kapasiteli rulman seçilir. Kayışlı tahriklerde yan kuvvetler arttığı için rulman ömrü doğru kasnak çapı ve kayış gerginliğiyle korunur. Soğutma açısından IC411 yöntemi, şaft ucundaki fanın gövde kanatçıkları üzerinden hava sirkülasyonu yaratmasına dayanır. Ortam sıcaklığı 40 °C'yi aştığında veya rakım 1000 metreyi geçtiğinde motorun anma gücünde düşüş (derating) hesaba katılmalıdır; aksi hâlde sargı F sınıfı sıcaklık sınırını zorlar ve yalıtım ömrü kısalır.

Bakım ve İşletme Önerileri

Uzun ömürlü çalışma için düzenli bakım gerekir. Rulmanlar üreticinin önerdiği aralıklarla gresle beslenmeli, titreşim ve sıcaklık periyodik olarak izlenmelidir. Sargı yalıtım direnci (megger) ölçümleri nem ve yaşlanmayı erken gösterir. Soğutma kanatçıkları üzerinde biriken toz ısı atımını düşürdüğü için temiz tutulmalıdır. Kaplin hizalaması ve kayış gerginliği yanlış ayarlandığında rulman ömrü hızla kısalır; devreye almadan önce hizalama mutlaka kontrol edilmelidir. Frekans invertörüyle çalışan motorlarda yalıtımlı rulman veya şaft topraklama fırçası kullanmak, yatak akımlarından kaynaklanan erken aşınmayı önler.

Doğru Motoru Seçerken Dikkat Edilecekler

160 kW 1500 devirli bir motor seçerken yükün tork-devir karakteristiği, çalışma saati, ortam sıcaklığı, koruma ihtiyacı ve şebeke gerilimi birlikte değerlendirilmelidir. Pompa ve fan gibi değişken yüklerde frekans invertörüyle birlikte planlama yapmak, hem yumuşak kalkış hem de enerji verimi açısından en sağlıklı sonucu verir. İhtiyaca uygun gövde malzemesi, verim sınıfı ve bağlantı biçimini netleştirmek, hem ilk yatırımı hem de uzun vadeli işletme maliyetini optimize eder. DRG Motor olarak bu güç sınıfında uygun stok ve teknik danışmanlığı İzmir merkezli tedarik altyapımızla sunuyoruz.
