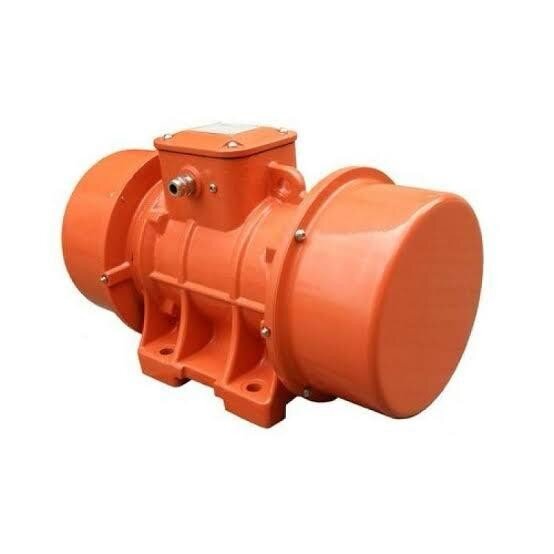

Vibrasyon motorları, dönen milin uçlarına yerleştirilen dengesiz ağırlıklar (kontra balanslar) sayesinde merkezkaç kuvveti üreterek titreşim oluşturan elektromekanik makinelerdir. Sincap kafesli asenkron motor prensibiyle çalışan bu üniteler, bir noktadan değil tüm gövde üzerinden titreşim aktararak malzemenin taşınması, elenmesi, sıkıştırılması ve boşaltılması gibi işlemleri mümkün kılar. Aşağıda bu motorların hangi sektörlerde, hangi makinelerde ve hangi teknik koşullarda kullanıldığını ayrıntılı biçimde ele alıyoruz.

Çalışma Prensibi ve Titreşim Nasıl Üretilir

Vibrasyon motorunun rotor mili her iki ucundan dışarı uzar ve bu uçlara ayarlanabilir flanşlı ağırlıklar takılır. Mil 3000 d/d (2 kutup) veya 1500 d/d (4 kutup) gibi devirlerde dönerken dengesiz kütle merkezkaç kuvveti oluşturur ve bu kuvvet gövdeye titreşim olarak iletilir. Ağırlık dilimlerinin açısı değiştirilerek titreşim genliği (santrifüj kuvvet, kgf cinsinden) ince ayarlanabilir. Kutup sayısı arttıkça (6 kutup/1000 d/d) genlik büyür, devir düştükçe titreşim sertliği değişir; bu da farklı malzemeler için farklı tahrik karakteri sağlar.

  • 2 kutup (3000 d/d): yüksek frekanslı, küçük genlikli titreşim; ince malzeme ve eleme için.
  • 4 kutup (1500 d/d): orta frekans; en yaygın kullanım, besleme ve taşıma.
  • 6 kutup (1000 d/d): düşük frekans, büyük genlik; iri ve ağır malzemeler için.

Eleme ve Boyutlandırma Sistemleri

En yaygın kullanım alanı titreşimli eleklerdir. Maden, agrega, çimento ve gıda tesislerinde malzeme boyutuna göre ayrıştırma yapan tek veya çift motorlu elekler, vibrasyon motorlarının ürettiği lineer ya da dairesel hareketle çalışır. Karşılıklı senkron dönen iki motor lineer titreşim verirken, tek motor dairesel hareket sağlar. Elek yüzeyindeki malzeme bu titreşimle ileri taşınır ve gözenek boyutuna göre elenir.

Besleme ve Dozajlama Üniteleri

Titreşimli besleyiciler (vibrating feeder), bunker veya silo altından malzemeyi kontrollü hızda alıp bir sonraki prosese aktarır. Motorun santrifüj kuvveti ayarlanarak debi kontrol edilir; bu da kırıcı, değirmen veya konveyör beslemesinde düzgün akış sağlar. Cam, plastik, kimya ve ilaç sektöründe hassas dozajlama uygulamalarında da titreşimli olukların tahriki bu motorlarla yapılır.

Beton ve Yapı Malzemesi Üretimi

Beton sıkıştırma masaları, parke taşı ve briket presleri, kalıp içindeki betonun hava boşluklarından arınıp homojen yoğunluğa ulaşması için titreşime ihtiyaç duyar. Vibrasyon motorları kalıp altına veya masaya monte edilerek bu sıkıştırmayı sağlar. Şantiyelerde kullanılan beton vibratörleri de benzer prensiple döküm sırasında segregasyonu önler ve dayanım kazandırır.

Silo ve Bunker Boşaltma

Toz ve granül malzemeler silolarda köprüleşme (bridging) veya tıkanma yapabilir. Silo cidarına monte edilen vibrasyon motorları, kontrollü titreşimle bu köprüleşmeyi kırar ve malzemenin serbestçe akmasını sağlar. Çimento, un, şeker, plastik granül ve kimyasal toz depolayan tesislerde boşaltma sürekliliği bu sayede korunur.

Döküm ve Metal Sektörü

Dökümhanelerde kum kalıbın bozulması (knock-out) ve kalıp kumunun elenip geri kazanılması titreşimli ızgaralarla yapılır. Talaşlı imalatta titreşimli taşıma olukları, sıcak veya keskin talaşların güvenli biçimde toplanmasını sağlar. Bu zorlu ortamlarda IP55 koruma sınıfı ve F sınıfı yalıtım, toz ve ısıya karşı dayanıklılık sunar.

Motor Seçiminde Dikkat Edilecek Teknik Kriterler

Doğru vibrasyon motoru seçimi, makinenin titreşen kütlesine ve istenen genliğe göre yapılır. Üretilmesi gereken santrifüj kuvvet, taşınan malzemenin yoğunluğu ve makine geometrisine bağlıdır.

  • Santrifüj kuvvet (kgf): titreşen toplam kütle ile uyumlu seçilmeli.
  • Koruma sınıfı: tozlu/nemli ortam için en az IP55, gerekirse IP66.
  • Yalıtım: sürekli titreşim ve ısı için F sınıfı, S1 sürekli çalışma rejimi.
  • Rulman ömrü: titreşim motorlarında özel olarak güçlendirilmiş rulmanlar kullanılır.
  • Güç aralığı: küçük dozaj üniteleri için birkaç yüz watt'tan ağır elekler için kW seviyelerine kadar.

Standart 400V/50Hz şebekeye uygun bu motorların montajında, gövde cıvatalarının düzenli tork kontrolü titreşim nedeniyle gevşemeyi önlemek için zorunludur. İhtiyacınıza uygun asenkron motor altyapısı hakkında asenkron AC motorlar içeriğimizden teknik bilgi edinebilirsiniz.

Bakım ve Uzun Ömür İçin Öneriler

Vibrasyon motorları sürekli mekanik zorlanma altında çalıştığından bakım disiplini doğrudan ömrü etkiler. Periyodik olarak balans ağırlıklarının sıkılığı, rulman gürültüsü, kablo bağlantıları ve gövde cıvataları kontrol edilmelidir. Rulman yağlama aralıklarına uyulması, aşırı ısınmanın önlenmesi ve doğru genlik ayarı, hem motor hem de tahrik ettiği makinenin verimini korur. Yedek motorların stokta bulundurulması, üretim hattının durmaması açısından önemlidir.

Lineer ve Dairesel Titreşim Farkı

Vibrasyon motorlarının ürettiği hareket biçimi, uygulamanın verimini doğrudan belirler. Tek motor tek başına döner balans etkisiyle dairesel titreşim üretir ve malzemenin eleme yüzeyinde dönerek ilerlemesini sağlar. İki motorun karşılıklı ve senkron biçimde zıt yönde dönmesiyle ise yatay bileşenler birbirini götürür, dikey bileşen kalır ve lineer (düz) titreşim elde edilir. Lineer titreşim malzemeyi kontrollü bir yönde hızlı taşırken, dairesel titreşim daha yoğun ayrıştırma sağlar. Doğru hareket tipinin seçimi; taşınan ürünün tane boyutu, nemi ve istenen kapasiteye göre yapılır.

Enerji Tüketimi ve Verimlilik

Vibrasyon motorları da temelde asenkron motor olduğundan, verimlilik sınıfı tüketimi etkiler. Sürekli (S1) rejimde, gün boyu çalışan eleme ve besleme hatlarında düşük verimli bir motor yıllık enerji faturasına belirgin yük bindirir. Santrifüj kuvvetin gereğinden büyük seçilmesi de hem gereksiz enerji tüketir hem de mekanik zorlanmayı artırır. Doğru genlik ayarı ve uygulamaya uygun güç seçimi, hem elektrik tüketimini hem de yıpranmayı azaltarak işletme maliyetini düşürür.

Doğru Tedarik Neden Önemli

Uygulamaya uygun santrifüj kuvvete, koruma sınıfına ve devir karakteristiğine sahip bir vibrasyon motoru, makinenin verimini ve hat sürekliliğini doğrudan belirler. İzmir merkezli olarak farklı kutup sayıları ve güç aralıklarındaki vibrasyon motorlarını tedarik ediyor, eleme, besleme, sıkıştırma ve boşaltma uygulamalarınıza en uygun modeli birlikte belirliyoruz. Projenize göre teknik karşılaştırma ve yönlendirme için DRG Motor üzerinden bizimle iletişime geçebilirsiniz.
