Kablosuz Titreşim Sensörleriyle Motor Durum İzleme

Bir elektrik motorunun sağlığı hakkında en dürüst bilgiyi veren şey, çoğu zaman onun titreşimidir. Rulmanlar aşınmaya başladığında, rotor dengesizliği oluştuğunda ya da bağlantılar gevşediğinde motor bunu önce titreşim imzasıyla belli eder; sıcaklık artışı veya akım anomalisi çoğu durumda daha sonra gelir. Geleneksel yöntemde bir teknisyen periyodik olarak sahaya iner, taşınabilir cihazını motora dayar ve birkaç saniyelik bir ölçüm alır. Bu yaklaşım onlarca yıl işe yaradı, ancak iki temel zayıflığı vardı: ölçümler arası boşlukta gelişen arızalar gözden kaçabiliyor ve insan erişiminin zor olduğu motorlar düzenli takip edilemiyordu. Kablosuz titreşim sensörleri tam da bu boşluğu doldurmak için ortaya çıktı. DRG Motor olarak IE3, IE4 ve IE5 sınıfı asenkron motorlarımızın saha ömrü boyunca güvenilir çalışmasını önemsiyor, bu nedenle durum izleme teknolojilerinin doğru anlaşılmasına katkı sunmak istiyoruz.

Titreşim neden motorun en güvenilir sağlık göstergesidir?

Dönen her makine titreşir; mesele titreşimin var olup olmaması değil, karakterinin ne olduğudur. Sağlıklı bir motor belirli bir genlik ve frekans desenine sahip, kararlı bir titreşim üretir. Bir arıza gelişmeye başladığında bu desen değişir: belirli frekanslarda enerji yoğunlaşır, genlik artar ya da yeni harmonikler ortaya çıkar. Bu değişimler genellikle motorun dışarıdan fark edilir bir performans kaybı yaşamasından çok önce başlar.

Titreşimin bu kadar değerli olmasının nedeni, mekanik olayları doğrudan yansıtmasıdır. Bir rulmanın iç bileziğinde oluşan mikroskobik bir çukurluk, her geçişte küçük bir darbe üretir ve bu darbe titreşim spektrumunda kendine özgü bir iz bırakır. Aynı şekilde rotor dengesizliği dönüş frekansında belirgin bir tepe oluşturur. Bu doğrudan ilişki, titreşim analizini kestirimci bakım programlarının omurgası haline getirir.

Periyodik ölçümün gizli maliyeti

Elinde taşınabilir cihazla gezen bir teknisyenin aldığı ölçüm değerlidir, ancak bir anlık fotoğraftır. Motor o an iyi görünebilir; oysa iki ölçüm arasındaki dört haftalık boşlukta bir rulman hızla bozulabilir. Bu "kör nokta" özellikle hızlı gelişen arızalarda kritik öneme sahiptir.

Periyodik ölçümün ikinci sorunu, ölçüm koşullarının tekrarlanabilirliğidir. Cihazın motora dayanma açısı, yük durumu ve motor sıcaklığı her ölçümde farklı olabilir; bu da trend analizini zorlaştırır. Sürekli izleme ise her zaman aynı noktadan, aynı yöntemle veri topladığı için çok daha tutarlı bir trend oluşturur.

Kablosuz sensör mimarisi genel hatlarıyla nasıl çalışır?

Bir kablosuz titreşim izleme sistemi temelde üç katmandan oluşur. İlk katman, motor gövdesine sabitlenen sensörlerdir. Bu sensörler genellikle ivmeölçer tabanlıdır ve titreşimi elektrik sinyaline çevirir. İkinci katman, sensörlerden gelen verileri toplayan ve ileten ağ geçididir. Üçüncü katman ise verinin saklandığı, işlendiği ve görselleştirildiği yazılım platformudur.

Kablosuz olmasının en büyük avantajı kurulum kolaylığıdır. Kablo çekmek, kablo kanalı açmak ve uzun mesafelere sinyal taşımak yerine sensör doğrudan motora monte edilir ve veriyi havadan iletir. Bu, özellikle çok sayıda motorun izlenmesi gereken tesislerde kurulum maliyetini ve süresini ciddi biçimde düşürür.

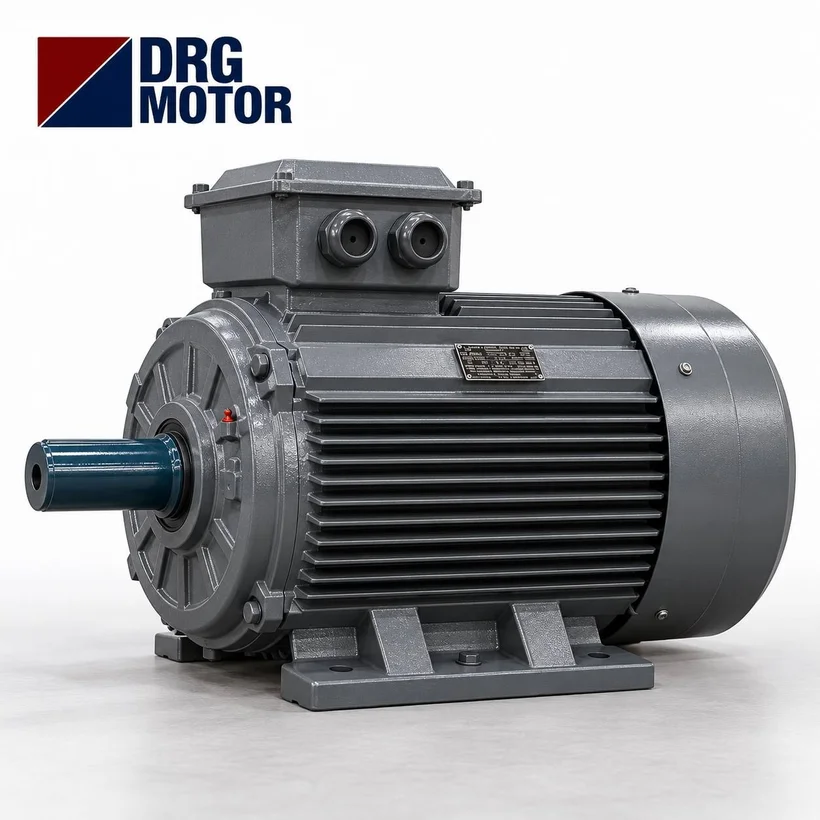

Sensör nereye ve nasıl monte edilmeli?

Titreşim verisinin kalitesi büyük ölçüde montaj noktasına bağlıdır. İdeal olan, sensörü titreşimin kaynağına en yakın, rijit metal yüzeye sabitlemektir; bu genellikle rulman yatağının bulunduğu bölgedir. Yumuşak yüzeyler, boya katmanları veya gevşek bağlantılar yüksek frekanslı titreşimleri sönümleyerek erken arıza belirtilerinin kaybolmasına yol açar.

Üç eksenli sensörler radyal ve eksenel yönlerdeki titreşimi aynı anda yakaladığı için tek bir montaj noktasından çok yönlü bilgi sağlar. Montaj yönü ve eksen tanımının izleme yazılımında doğru ayarlanması, sonradan yapılacak analizlerin anlamlı olması için önemlidir.

Rulman arızasının titreşim imzası

Rulman arızaları, motor arızalarının en yaygın nedenlerinden biridir ve neyse ki titreşim analizinde en belirgin imzaya sahip arızalardandır. Rulmanın iç bileziği, dış bileziği, bilyaları ve kafesi farklı geçiş frekanslarına sahiptir. Bu frekanslarda ortaya çıkan tepeler, hangi bileşenin bozulduğunu nokta atışı gösterebilir.

Erken evrede bu belirtiler yüksek frekans bölgesinde, düşük genlikli ama düzenli darbeler şeklinde belirir. Arıza ilerledikçe genlik artar ve harmonikler çoğalır. Bu evrelemenin izlenmesi, bakım ekibine "hemen müdahale" ile "bir sonraki planlı duruşta değiştir" arasında karar verme imkânı tanır.

Dengesizlik ve hizasızlık nasıl ayrılır?

Dengesizlik (balanssızlık) ve hizasızlık (kaplin/aks kaçıklığı) sık karıştırılan iki sorundur, ancak titreşim imzaları farklıdır. Dengesizlik tipik olarak dönüş frekansında baskın bir radyal titreşim üretir. Hizasızlık ise dönüş frekansının ikinci harmoniğinde belirgin bir bileşen ve genellikle eksenel yönde artan titreşim olarak görülür.

Bu ayrımı yapabilmek, doğru düzeltici eyleme yönelmeyi sağlar. Yanlış teşhis edilen bir dengesizlik problemi gereksiz balans işlemleriyle uğraşmaya, gerçek nedeni olan hizasızlığın ise sürmesine yol açar. Bu konunun mekanik tarafıyla gürültü ve titreşim azaltma başlığında daha ayrıntılı ilgileniyoruz.

Mekanik gevşeklik ve yapısal sorunlar

Bağlantı cıvatalarının gevşemesi, ayak bağlantılarındaki boşluklar veya zemine zayıf montaj, titreşim spektrumunda dönüş frekansının çok sayıda harmoniği şeklinde ortaya çıkar. Mekanik gevşeklik sinsi bir sorundur; başlangıçta hafif bir gürültü olarak başlar, ardından kendini besleyerek hızla kötüleşir ve diğer bileşenlere zarar verir.

Sürekli izleme, gevşekliğin yarattığı bu harmonik desenini erkenden yakalayarak basit bir sıkma işlemiyle çözülebilecek bir sorunun büyük bir arızaya dönüşmesini engeller.

Elektriksel kaynaklı titreşimler

Her titreşim mekanik kökenli değildir. Stator sargı sorunları, rotor çubuğu kırıkları ve hava boşluğu eksantrikliği gibi elektriksel arızalar da kendine özgü titreşim imzaları üretir. Özellikle kırık rotor çubuğu, hat frekansının yan bant bileşenleri şeklinde belirir. Bu tür arızaların ayrıntılı tespitinde MCSA ile kırık rotor çubuğu teşhisi yöntemi titreşim analizini tamamlar.

Titreşim ve akım analizinin birlikte kullanılması, mekanik ve elektriksel arızaları birbirinden ayırmayı kolaylaştırır ve teşhis güvenilirliğini artırır.

Alarm seviyeleri ve trend analizi

Kablosuz izlemenin gücü tek bir ölçümde değil, zaman içindeki trendde yatar. Sistem her motor için bir taban çizgisi (baseline) öğrenir ve genel titreşim seviyesi bu çizgiden saparsa uyarı üretir. Genellikle iki kademeli bir alarm yapısı kullanılır: bir "dikkat" eşiği ve bir "alarm" eşiği.

Trend grafikleri, bir arızanın ne kadar hızlı geliştiğini gösterir. Yavaş yükselen bir trend, planlı bir duruşta müdahale için zaman olduğunu; dik bir yükseliş ise acil ilgi gerektiğini söyler. Bu bilgi, bakım planlamasını tahminden veriye dayalı bir disipline dönüştürür.

Sıcaklıkla birlikte izleme

Birçok kablosuz titreşim sensörü aynı zamanda yüzey sıcaklığını da ölçer. Titreşim ve sıcaklık verisinin birlikte değerlendirilmesi teşhis gücünü artırır. Örneğin hem titreşimde hem sıcaklıkta eşzamanlı artış, ilerlemiş bir rulman arızasının güçlü göstergesidir. Bu konuyla elektrik motoru sıcaklık kontrolü başlığında bütünleşik olarak ilgileniyoruz.

Hangi motorlarda kablosuz izleme önceliklidir?

Her motora sensör takmak ekonomik olmayabilir; bu nedenle önceliklendirme önemlidir. Kritiklik analizi yapılırken iki soru sorulur: bu motor arızalanırsa üretim durur mu, ve arızalanma olasılığı yüksek mi?

Sürekli çalışan, yedeksiz, üretim hattının kalbinde yer alan büyük güçlü motorlar ilk sıradadır. Erişimi zor, yüksekte ya da tehlikeli bölgede bulunan motorlar da kablosuz izlemeden en çok fayda görenlerdir, çünkü manuel ölçüm bu noktalarda zahmetli ve risklidir.

Kestirimci bakım programına entegrasyon

Kablosuz sensörler tek başına değer üretmez; gerçek değer, topladıkları verinin bir bakım iş akışına bağlanmasıyla ortaya çıkar. Bir alarm tetiklendiğinde otomatik olarak iş emri oluşturulması, ilgili teknisyenin bilgilendirilmesi ve geçmiş verinin teşhis için erişilebilir olması, sistemi gerçek bir kestirimci bakım aracına dönüştürür.

Bu entegrasyon, daha geniş bir bakım stratejisinin parçasıdır. Titreşim verisini enerji izleme ve düzenli bakım adımları ile birleştirmek, motorun bütünsel bir sağlık tablosunu çıkarır.

Verinin yorumlanması: yazılım ne kadar yeterli?

Modern izleme yazılımları otomatik teşhis sunsa da, kritik kararlarda deneyimli bir gözün değeri yadsınamaz. Yazılım bir tepe noktasını işaretleyebilir, ancak bunun gerçek bir arıza mı yoksa çalışma koşullarındaki bir değişimden mi kaynaklandığını yorumlamak çoğu zaman insan birikimini gerektirir. En iyi sonuçlar, otomatik analiz ile uzman değerlendirmesinin birleştiği yerde alınır.

Yanlış alarmları azaltmak

Sürekli izleme sistemlerinin en büyük pratik sorunlarından biri yanlış alarmlardır. Yük değişimleri, geçici çalışma koşulları veya hatalı eşik ayarları gereksiz uyarılara yol açabilir. Bu, "alarm yorgunluğu" denilen ve ekibin gerçek uyarıları da ciddiye almamaya başladığı bir duruma sebep olur. Eşiklerin motorun gerçek çalışma profiline göre dikkatle ayarlanması bu riski azaltır.

Batarya ömrü ve bakım gerektirmeyen tasarım

Kablosuz sensörlerin çoğu bataryayla çalışır ve uzun batarya ömrü saha kullanımı için kritiktir. İyi tasarlanmış bir sistem, sensörün yıllarca bakım gerektirmeden çalışmasını sağlar. Veri iletim sıklığı ile batarya ömrü arasında bir denge vardır; çok sık iletim daha ayrıntılı veri sunar ama bataryayı hızla tüketir.

Verimli motorlarda durum izlemenin katma değeri

IE4 ve IE5 sınıfı yüksek verimli motorlar daha yüksek bir başlangıç yatırımı temsil eder; bu yatırımı korumak için durum izleme doğal bir tamamlayıcıdır. Verimli bir motorun beklenmedik arızası hem değiştirme maliyeti hem de üretim kaybı açısından pahalıdır. Yüksek verimli elektrik motorları sayfamızda bu motorların sunduğu avantajları ayrıntılandırıyoruz; durum izleme ise bu avantajların ömür boyu sürmesini güvence altına alır.

Kurulumdan önce sorulması gereken sorular

Bir izleme projesine başlamadan önce net hedefler koymak gerekir. Hangi arıza türlerini yakalamak istiyoruz? Kaç motor izlenecek? Veri kimin tarafından, hangi sıklıkta yorumlanacak? Mevcut bakım sistemiyle nasıl entegre olacak? Bu soruların yanıtları, doğru sensör yoğunluğunu ve sistem mimarisini belirler.

Sahada tipik kazanımlar

Doğru uygulandığında kablosuz titreşim izleme, plansız duruşlarda belirgin azalma, bakım maliyetlerinde düşüş ve motor ömründe uzama sağlar. Belki en önemlisi, bakım ekibinin "yangın söndürme" modundan çıkıp planlı, öngörülü bir çalışmaya geçmesidir. Bu kültürel değişim, teknolojinin kendisi kadar değerlidir.

Örnekleme frekansı neden önemli?

Bir titreşim sensörünün ne kadar sık ve hangi çözünürlükte örnek aldığı, hangi arızaları görebileceğini doğrudan belirler. Yüksek frekanslı rulman arızalarını yakalamak için yeterince yüksek örnekleme frekansı gerekir; aksi halde erken belirtiler tamamen gözden kaçar. Buna karşılık dengesizlik gibi düşük frekanslı sorunlar daha düşük örnekleme ile bile rahatça görülebilir. Sistem tasarlanırken yakalanmak istenen arızaların frekans aralığı ile sensör yeteneği örtüşmelidir.

Bu denge, batarya ömrü ve veri hacmiyle de bağlantılıdır. Sürekli yüksek çözünürlüklü ölçüm en zengin veriyi sunar ama en pahalı seçenektir. Birçok tesis, periyodik yüksek çözünürlüklü tam spektrum ölçümü ile sık aralıklı genel seviye ölçümünü birleştiren karma bir yaklaşım benimser.

Zaman alanı ve frekans alanı analizi

Titreşim verisi iki temel perspektiften incelenir. Zaman alanı analizi, titreşim dalga biçimini olduğu gibi gösterir ve darbe benzeri olayları, çarpmaları yakalamakta güçlüdür. Frekans alanı analizi (spektrum) ise sinyali bileşen frekanslarına ayırarak hangi frekansta enerji yoğunlaştığını ortaya koyar; bu, arızanın kaynağını belirlemenin anahtarıdır. Olgun bir izleme programı her iki yaklaşımı da kullanır.

Zarf (envelope) analizi gibi ileri teknikler, özellikle erken evre rulman arızalarını gürültünün içinden çekip çıkarmakta etkilidir. Bu teknikler, basit genel seviye ölçümünün gözden kaçırabileceği belirtileri yakalar.

Çalışma koşullarının veriye etkisi

Titreşim verisi yalnız başına değil, çalışma bağlamıyla birlikte anlam taşır. Aynı motor farklı yük, hız veya sıcaklıkta farklı titreşim üretir. Bu nedenle veriyi yorumlarken motorun o anki çalışma durumunu bilmek gerekir. Hız kontrolüyle çalışan motorlarda bu özellikle önemlidir; çünkü dönüş frekansı sürekli değişir ve sabit eşikler anlamsız hale gelebilir.

Bazı sistemler, ölçüm anındaki hız ve yük bilgisini titreşim verisiyle birlikte kaydederek bu sorunu aşar. Böylece benzer çalışma koşullarındaki ölçümler kendi içinde karşılaştırılır ve trend gerçek bir bozulmayı mı yoksa yalnız çalışma noktası değişimini mi yansıttığı anlaşılır.

Kablosuz iletişimde güvenilirlik

Kablosuz sistemlerin doğal bir kaygısı veri iletiminin güvenilirliğidir. Metal yoğun endüstriyel ortamlar sinyal yayılımını zorlaştırabilir. İyi tasarlanmış sistemler, ağ geçidi yerleşimini ve sinyal yolunu dikkatle planlayarak veri kaybını en aza indirir. Sensörlerin kısa süreli iletişim kesintilerinde veriyi yerel olarak tamponlayıp bağlantı geri geldiğinde göndermesi, hiçbir ölçümün kaybolmamasını sağlar.

Ölçeklenebilirlik avantajı

Kablolu sistemlerde her yeni sensör ek kablolama maliyeti demektir; kablosuz sistemlerde ise bir sensör daha eklemek genellikle yalnız onu monte edip ağa tanıtmaktan ibarettir. Bu ölçeklenebilirlik, izleme programının zamanla büyümesini kolaylaştırır. Tesisler genellikle en kritik birkaç motorla başlar, değeri gördükçe kapsamı kademeli olarak genişletir.

Veri tarihçesinin değeri

Sürekli izlemenin sıklıkla göz ardı edilen bir faydası, zamanla biriken zengin veri tarihçesidir. Bir motorun aylar, yıllar boyunca biriken titreşim geçmişi, benzer motorların davranışını anlamak ve gelecekteki arızaları daha iyi öngörmek için paha biçilmez bir kaynaktır. Bu birikim, bakım kararlarının giderek daha isabetli hale gelmesini sağlar.

Fan ve kompresör uygulamalarında özel önem

Bazı uygulamalar titreşim izlemeden orantısız fayda görür. Fan ve aspiratör sistemleri zamanla kanat üzerinde toz birikmesi nedeniyle dengesizlik geliştirmeye yatkındır; titreşim izleme bu birikimi erkenden yakalar. Fan ve aspiratör motoru seçimi başlığında bu uygulamaların özel gereksinimlerini ele alıyoruz. Kompresör sistemlerinde ise titreşim, hem mekanik aşınmanın hem de proses kaynaklı sorunların erken habercisi olabilir.

DRG Motor ile güvenilir motor altyapısı

Kablosuz titreşim sensörleri, bir motorun sağlığını şeffaf hale getiren güçlü bir araçtır; ancak bu izlemenin değer üretebilmesi için izlenen motorun başından beri sağlam tasarlanmış olması gerekir. Dengeli rotorlar, kaliteli rulman yatakları ve titiz üretim toleransları, düşük ve kararlı bir titreşim taban çizgisinin temelidir. DRG Motor olarak ürettiğimiz IE3, IE4 ve IE5 sınıfı asenkron motorları, hem yüksek verim hem de uzun ömürlü mekanik kararlılık hedefiyle tasarlıyoruz. DRG elektrik motorlarını inceleyebilir, tesisinizin durum izleme stratejisine uygun motor seçimi için bizimle iletişime geçebilirsiniz. Sağlam bir motor ile akıllı bir izleme sistemi bir araya geldiğinde, üretiminiz öngörülebilir ve kesintisiz hale gelir.
