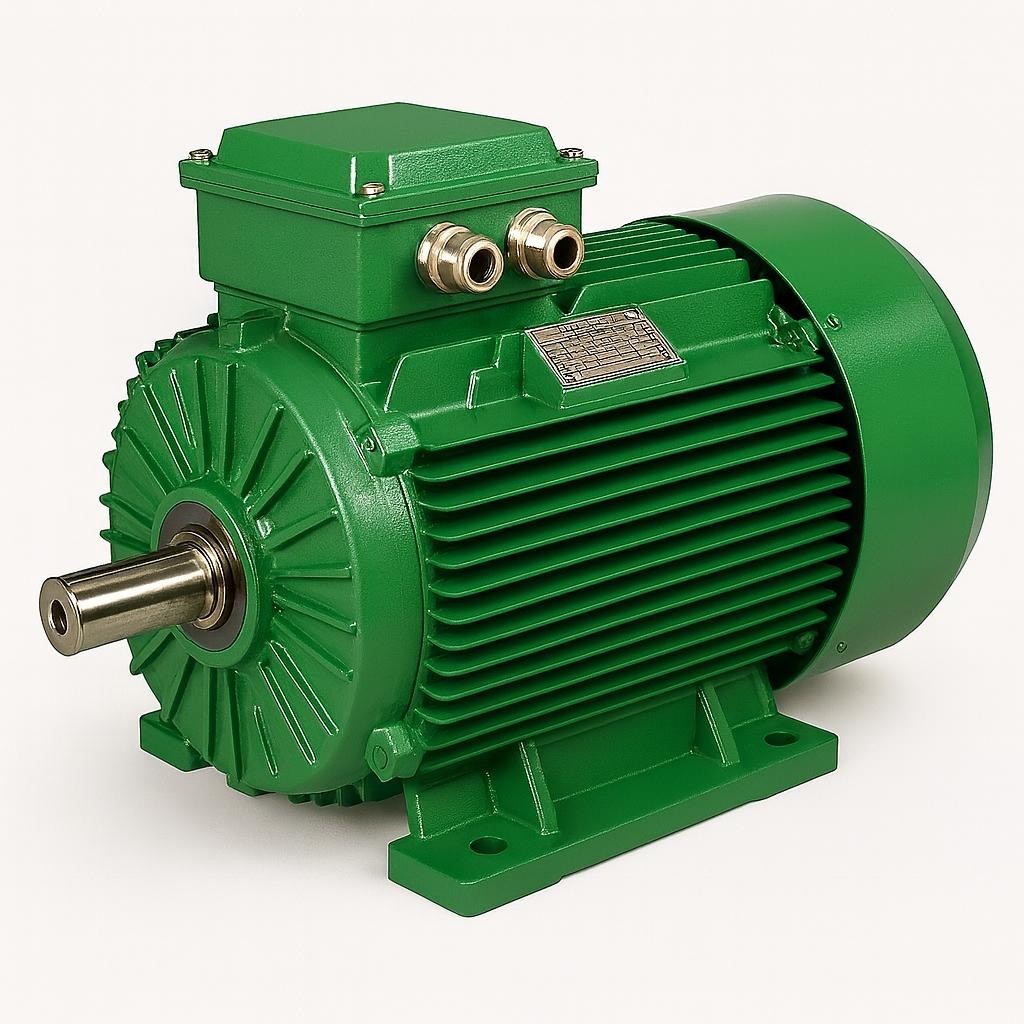

DRG IE5 Serisi Elektrik Motorları
DRG IE5 serisi; 0,55 – 355 kW güç aralığında, IEC 60034-30-1 Ultra Premium Efficiency (IE5) sınıfında üretilen, bugün dünyadaki en yüksek verim sınıfındaki üç fazlı asenkron elektrik motorlarıdır. IE3'e göre %8–9, IE4'e göre %3–4 daha yüksek verim, tam inverter (VFD) uyumu ve stoktan teslim ile geleceğe hazır bir çözümdür.
Genel Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Güç Aralığı | 0,55 – 355 kW |
| Verimlilik Sınıfı | IE5 – Ultra Premium Efficiency (IEC 60034-30-1) |
| Gerilim | 230/400 V – 400/690 V |
| Frekans | 50 Hz / 60 Hz |
| Gövde Malzemesi | Pik döküm (GG20) |
| Yalıtım Sınıfı | F Class (155 °C) |
| Koruma Sınıfı | IP55 (IP65 opsiyonel) |
| Çalışma Türü | S1 (sürekli çalışma) |
| Gürültü | 52 – 70 dB(A) |
| Titreşim | ≤ 1,5 mm/s |
| Sertifikalar | CE – ISO – EMC – LVD – EAC |
Yapı ve Malzeme
Yüksek teknolojili elektromanyetik tasarım:
- Optimize stator sargı geometrisi ile maksimum manyetik akı
- Düşük kayıplı yüksek silis içerikli sac paketleme
- Histerezis ve girdap akımı kayıplarını en aza indiren rotor profili
- Yüksek tork / düşük akım dengesi
Malzeme kalitesi:
| Bileşen | Özellik |
|---|---|
| Sargı | %100 saf elektrolitik bakır – vakum emprenye |
| Gövde | Pik döküm (GG20) – yüksek titreşim sönümleme |
| Rotor | Düşük kayıplı alüminyum veya bakır kafesli |
| Rulmanlar | SKF / NSK / C&U – yüksek sıcaklık gresli, sessiz, uzun ömürlü |
| Fan | Aerodinamik kompozit – sessiz soğutma |
| Kapaklar | Dökme demir – yüksek mekanik mukavemet |
| Boya | Elektrostatik toz boya – RAL 7032 / 6028 / 5012 |
Koruma ve dayanım: IP55 / IP65 opsiyonlu, F Class (155 °C) yalıtım, S1 sürekli çalışma.
Gürültü, Titreşim ve Termal Denge
Gürültü Seviyeleri (dB(A)):
| Güç Aralığı | Devir | Gürültü Düzeyi | Test Standardı |
|---|---|---|---|
| 0,55 – 7,5 kW | 1500 d/d | 52 – 57 dB(A) | EN 60034-9 |
| 11 – 55 kW | 1500 d/d | 57 – 62 dB(A) | EN 60034-9 |
| 75 – 200 kW | 1500 d/d | 62 – 68 dB(A) | EN 60034-9 |
| 250 – 355 kW | 1500 d/d | 68 – 70 dB(A) | EN 60034-9 |
Aerodinamik fan tasarımı ve pik gövdenin titreşim emici özelliği, ses seviyesini 70 dB(A) altında tutar.
Titreşim Seviyeleri (RMS Hız – mm/s):
| Test Standardı | Değer | Açıklama |
|---|---|---|
| ISO 10816 / IEC 60034-14 | ≤ 1,5 mm/s | Standart çalışma |
| Düşük titreşimli özel sipariş | ≤ 1,0 mm/s | Hassas sistemler için |
Termal yapı ve soğutma:
- Maksimum sargı sıcaklığı: 110 °C
- Maksimum rulman sıcaklığı: 80 °C
- Termal artış: < 75 K
- PTC / PT100 sensörlü termal koruma opsiyonu

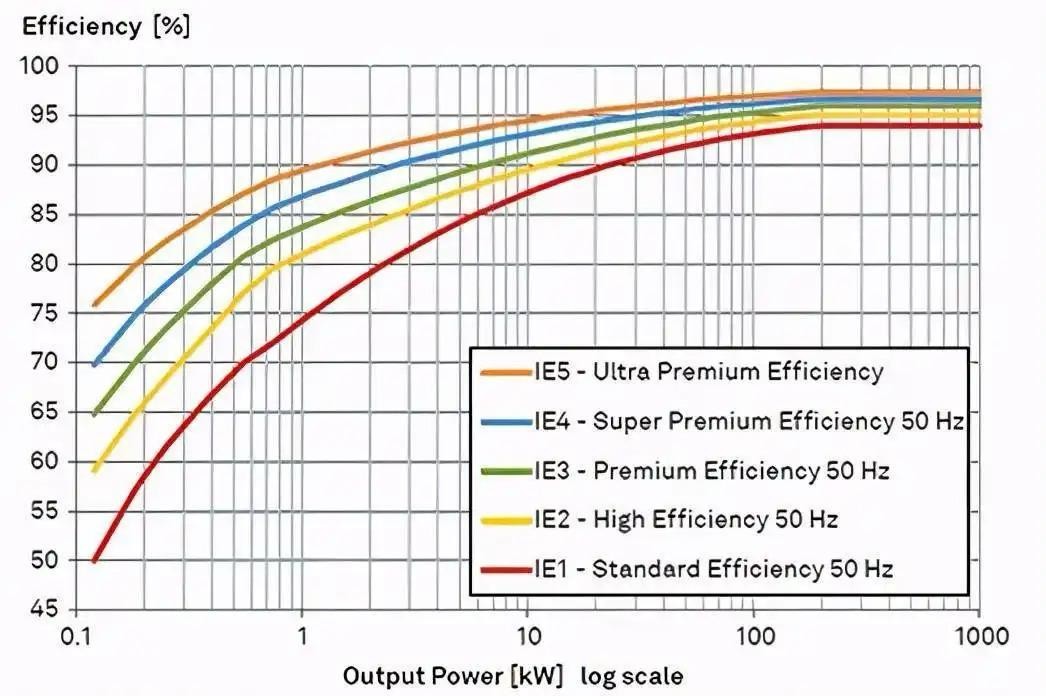

Enerji Verimliliği ve Dijital Uyum
| Geçiş | Verimlilik Artışı | Ortalama Enerji Tasarrufu |
|---|---|---|
| IE3 → IE4 | +%3–5 | %10'a kadar |
| IE4 → IE5 | +%3–4 | %15'e kadar |
| IE3 → IE5 | +%8–9 | %20'ye kadar |
- İnverter (VFD) sistemleriyle tam uyum: hız kontrolü, enerji optimizasyonu, motor koruma
- IoT tabanlı izleme ile sıcaklık, titreşim ve akım değerleri uzaktan takip edilebilir
Kalite Testleri (Üretim Sonrası)
- Sargı direnci ve izolasyon testi (500 V Megger)
- Rotor balans testi (G 2.5 standardı)
- Gürültü testi (EN 60034-9)
- Titreşim testi (ISO 10816)
- Yük tork ve akım testi
- Termal test (2 saat sürekli çalışma)
- İnverter uyumluluk kontrolü
- Son denetim (termal kamera ve rulman sıcaklığı ölçümü)
Neden DRG IE5?
- Maksimum verim: uzun vadede %20'ye varan enerji tasarrufu
- Ultra sessiz: < 70 dB(A) ses, ≤ 1,5 mm/s titreşim, G 2.5 balans
- Uzun ömür: rulman ömrü 40.000 saat, gövde ömrü 20 yılın üzerinde
- Endüstri 4.0 uyumlu: akıllı kontrol, sensör entegrasyonu, inverter uyumu
- DRG güvencesi: 2 yıl garanti, Türkiye geneli servis ve yedek parça
Teslimat, Garanti ve Satış Sonrası
Standart kademeler stoktan teslim edilir; özel sarım ve yüksek güçler için kısa termin sağlanır. Tüm ürünlerde 2 yıl garanti, Türkiye geneli servis ve yedek parça desteği sunulur.
Teklif ve Sipariş
İhtiyacınıza uygun kW, devir, gövde ve montaj seçenekleri için fiyat teklifi alın:
WhatsApp ile hızlı teklif | +90 542 666 11 11 | İletişim & Teklif Formu
IE5 verimlilik sınıfı ve enerji tasarrufu hakkında detay için IE5 verimliliği içeriğimize göz atın.
