110 kW gücünde ve 1500 devir/dakika hızında çalışan elektrik motorları, orta-yüksek güç segmentinin en çok talep gören modelleri arasındadır. Bu güç ve devir kombinasyonu; büyük pompalar, endüstriyel fanlar, kompresörler ve konveyör sistemleri gibi sürekli çalışma gerektiren ağır hizmet uygulamaları için dengeli bir tork ve verim sunar. Bu yazıda 110 kW 1500 d/d motorun teknik özelliklerini, kullanım alanlarını, verim sınıflarını ve seçim kriterlerini ayrıntılı biçimde inceliyoruz.

110 kW 1500 d/d Kombinasyonunun Anlamı

110 kW, motorun mil ucundan verebileceği mekanik gücü ifade eder; bu güç, yaklaşık 150 beygir gücüne karşılık gelir ve büyük ölçekli endüstriyel yükleri tahrik etmeye yeterlidir. 1500 d/d hızı ise 50 Hz şebekede 4 kutuplu bir motorun senkron hızıdır. Yük altında kayma nedeniyle gerçek çalışma hızı yaklaşık 1480-1490 d/d arasındadır. 4 kutuplu yapı, yüksek devirli 2 kutuplu motorlara kıyasla daha yüksek tork ve daha düşük gürültü sunarak çoğu sanayi uygulaması için ideal dengeyi sağlar.

Tork ve Güç İlişkisi

1500 d/d'de 110 kW gücündeki bir motorun nominal torku yaklaşık 700 Nm seviyesindedir. Bu tork değeri, yüksek atalet momentine sahip yükleri (büyük fan rotorları, dolu pompa hatları) hareketlendirmek için önemlidir. Başlangıç anında motor, nominal torkunun birkaç katına ulaşan kalkış torku üreterek yükü harekete geçirir. Yüksek atalet gerektiren uygulamalarda yumuşak yol verici veya frekans sürücüsü kullanımı, kalkış akımını sınırlayarak şebekeyi ve motoru korur.

Verim Sınıfı ve Enerji Tasarrufu

110 kW gibi yüksek bir güçte verim, doğrudan enerji maliyetine yansır. IEC 60034-30-1 standardına göre IE3 sınıfı bir 110 kW motorun verimi yüzde 95'in üzerindedir. Yılda 6000-7000 saat çalışan bir motorda, IE2 yerine IE3 sınıfı motor tercih etmek yalnızca enerji kaleminde belirgin bir tasarruf yaratır. Yüzde 1'lik verim farkı bile bu güçte yıllık binlerce kilovatsaata karşılık gelir; bu nedenle sürekli çalışan tesislerde IE4 sınıfı da tercih edilir.

  • IE3: çoğu ağır hizmet uygulaması için temel seçim.
  • IE4: yılda binlerce saat aralıksız işleyen ağır hizmet hatlarında geri ödeme süresini kısaltır.
  • Frekans sürücüsü: pompa ve fanlarda ek tasarruf sağlar.

Yapısal Özellikler ve Dayanım

110 kW gücündeki motorlar genellikle pik döküm gövde ile üretilir. Pik döküm, ağır yükler altında oluşan titreşim ve mekanik gerilmelere karşı yüksek dayanım sağlar ve motorun uzun ömürlü olmasını destekler. Sincap kafesli rotor yapısı, fırça ve kolektör gibi aşınan parçalar içermediğinden bakım ihtiyacını en aza indirir. Soğutma, gövde kanatçıkları ve arka fan aracılığıyla gerçekleştirilir.

  • IP55 gövde: toz girişine tam kapalı, her yönden gelen su jetine dayanıklı.
  • F sınıfı yalıtım: 155 °C'ye kadar termal dayanım.
  • S1 rejimi: durmaksızın tam yükte, kararlı sıcaklıkta çalışabilme.

Montaj Tipleri ve Bağlantı

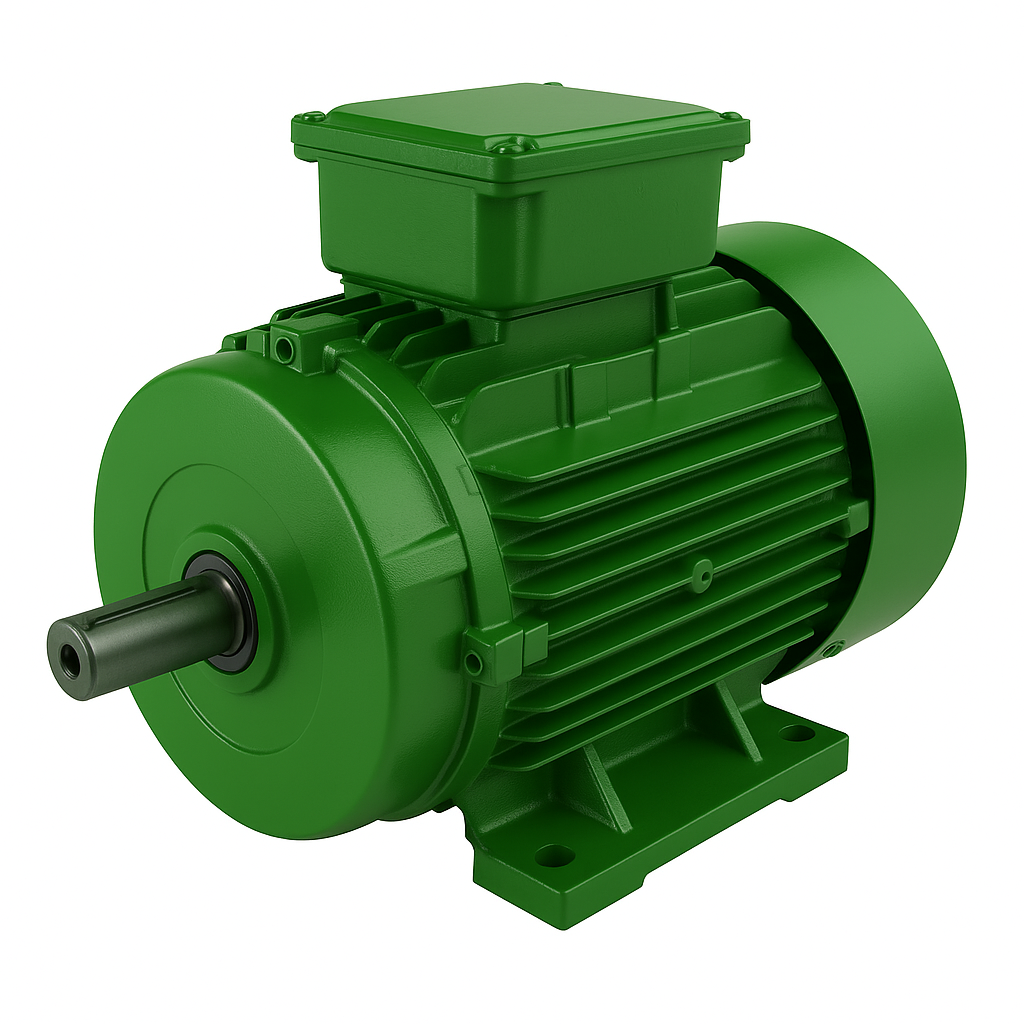

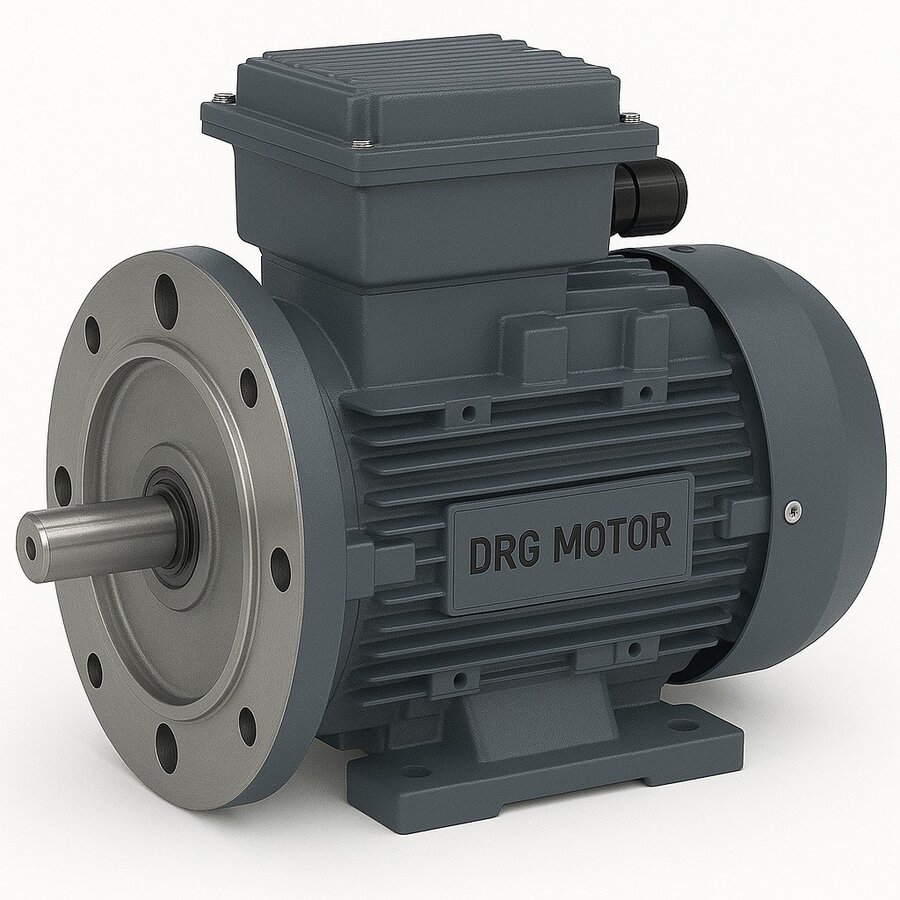

Bu güç sınıfındaki motorlar farklı montaj tipleriyle sunulur. Ayaklı B3 montaj en yaygın olanıdır ve sağlam bir temele cıvatalanır. Flanşlı B5 montaj, motorun doğrudan bir pompa veya redüktöre bağlanması gerektiğinde tercih edilir. Doğru montaj tipinin seçilmesi, kaplin hizalamasını kolaylaştırır ve titreşim kaynaklı arızaları önler. Mil çapı ve flanş ölçüleri, IEC standartlarına göre güç sınıfıyla uyumlu biçimde belirlenir.

Tipik Kullanım Alanları

110 kW 1500 d/d motorlar pek çok ağır hizmet uygulamasında görev alır:

  • Şehir şebekesi terfi ve arıtma hatlarındaki büyük santrifüj pompalar.
  • Fabrika cebri çekiş fanları ile baca gazı emiş aspiratörleri.
  • Vidalı ve pistonlu kompresörler.
  • Uzun ve yüklü konveyör hatları.
  • Karıştırıcılar ve öğütme sistemleri.

Bu uygulamaların ortak özelliği, motorun uzun süreli ve kesintisiz çalışmasıdır; bu da verim ve dayanımı öncelikli kılar. Asenkron AC motorların çalışma prensibi bu uygulamaların temelini oluşturur.

Akım, Gerilim ve Kablo Boyutlandırması

110 kW gücündeki bir motor 400V/50Hz şebekede yaklaşık 195-200 A nominal akım çeker. Bu akım seviyesi, besleme kablolarının ve koruma elemanlarının doğru seçilmesini zorunlu kılar; yetersiz kesit, gerilim düşümüne ve ısınmaya yol açar. Doğrudan yol vermede (DOL) kalkış akımı nominalin 6-7 katına, yani 1200 A civarına ulaşabilir. Bu nedenle 110 kW sınıfında yıldız-üçgen yol verici veya frekans sürücüsü kullanımı standart hale gelmiştir. Klemens kutusunda motor 400V için üçgen, 690V şebekede yıldız bağlanır; bağlantı şemasının etiket değerlerine göre yapılması, sargıların doğru gerilimde çalışmasını güvence altına alır.

Soğutma, Rulman ve Termal Koruma

Bu güç sınıfındaki motorlar genellikle IC411 tipi kendinden soğutmalıdır; mil ucundaki fan, gövde kanatçıkları üzerinden hava sirkülasyonu sağlar. Yüksek ortam sıcaklığı veya düşük devirli sürücülü çalışmada harici fan (zorlanmış soğutma) ile destek gerekebilir. 110 kW motorlarda büyük çaplı rulmanlar kullanılır ve uzun süreli işletmede gres takibi ömrü doğrudan etkiler. Sargı ve rulmanlara yerleştirilen PTC termistör veya PT100 sensörleri, aşırı ısınmayı erken algılayarak motoru korur. Bu koruma katmanları, kesintisiz çalışan ağır hizmet tesislerinde beklenmedik duruşların önüne geçer.

Frekans Sürücüsüyle Çalışma ve Enerji Yönetimi

Pompa ve fan uygulamalarında 110 kW motorun frekans dönüştürücüyle sürülmesi, en büyük enerji kazanımını sağlayan yöntemdir. Afinite kanunları gereği akış devirle doğru orantılı değişirken, güç tüketimi devrin küpüyle değişir; debiyi yüzde 20 azaltmak güç tüketimini yaklaşık yarıya indirir. Bu nedenle değişken yük profiline sahip bir pompa istasyonunda VFD kullanımı, kısma vanasıyla akış kontrolüne kıyasla yıllık çok ciddi tasarruf yaratır. Sürücülü çalışmada izolasyon gerilimi yükseldiğinden, bu uygulamalar için takviyeli sargı yalıtımı ve gerektiğinde çıkış filtresi önerilir.

Toplam Sahip Olma Maliyeti Açısından Değerlendirme

110 kW gibi büyük bir motorda satın alma fiyatı, motorun ömür boyu yarattığı toplam maliyetin yalnızca küçük bir bölümünü oluşturur; asıl kalemi tükettiği elektrik enerjisi belirler. Yılda 7000 saat çalışan bir motorda enerji gideri, ilk yatırımın birkaç katına ulaşabilir. Bu nedenle birkaç puanlık verim farkı dahi, işletme süresince ciddi bir fark yaratır. Motorun doğru güçte seçilmesi de aynı ölçüde önemlidir: gereğinden büyük seçilen bir motor, düşük yükte çalışarak hem verimini hem güç faktörünü düşürür. Yük analizine dayalı doğru boyutlandırma, enerji giderini ve bakım yükünü birlikte optimize eder.

110 kW Motor Seçiminde Dikkat Edilmesi Gerekenler

110 kW 1500 d/d bir motor seçerken güç ve devir kadar verim sınıfı, koruma derecesi, yalıtım, montaj tipi ve kalkış yöntemini de değerlendirmek gerekir. Doğru seçilmiş bir motor, hem enerji tüketimini optimize eder hem de bakım ihtiyacını azaltarak işletmenin toplam maliyetini iyileştirir. Sürekli çalışan ağır hizmet uygulamalarında yüksek verim sınıfına yönelmek, başlangıçtaki fiyat farkını işletme süresince fazlasıyla telafi eder ve uzun vadeli güvenilirlik sağlar.
